Anteny kierunkowe wymagają rotora, a Yaesu oferuje dużą ich różnordność . Są rotory do anten lekkich KF, anten większych – bardziej rozłożystych; są też te do łączności przez satelity – regulowane w dwóch płaszczyznach, do nadążania za przmieszcającymi się obiektami. W inRADIO mamy wszystkie obecnie produkowane modele rotorów…
Najbardziej popularnym i najatńszym rotortem antenowym YAESU jest G450. Niedawno ukazała się nowa, zmodyfikowana, silniejsza wersja i symbolu: G-450CDC.
W poprzednich wersjach rotor G450 posiadał napęd w postaci silnika 24V prądu przeminnego (AC), a teraz rotor doczekał się wersji CDC, który ma wmontowany silnik prądu stałego (DC) znacznie silniejszy niż w wersji pierwotnej. Od strony elektrycznej producent dołożył wyłączniki krańcowe (jak w G1000 i wyższych modelach). Teraz nie ma się co dziwić – silnika nie zatrzyma się ręką, nawet przy połowie zasilania,
jak można to była zrobić przy wersji AC.
Dla ciekawych – konstrukcja oparta jest na potencjometrze i jego synchronizacji z kontrolerem w którym jest taki sam potencjometr. Prawda że prościej się nie da?

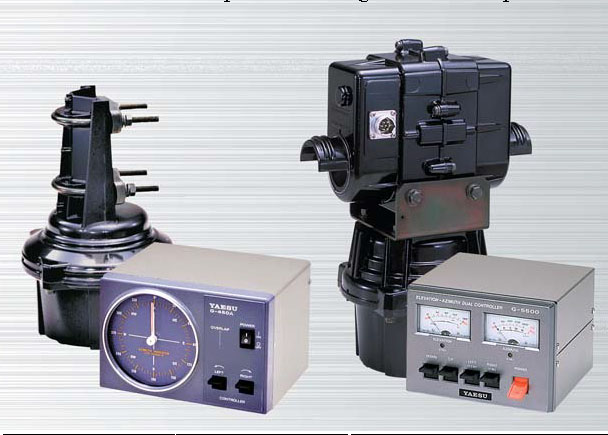

Rotor antenowy Yaesu G-450 CDC
Rotor G-450C jest idealny do zastosowań o średnim obciążeniu, ponieważ jest CZTERY do PIĘCIU razy mocniejszy niż typowe obrotnice „anten telewizyjnych”, które są jedynie rotorami o małym obciążeniu.
Smukła konstrukcja G-450C sprawia, że idealnie nadaje się do montażu wewnątrz wielu instalacji wieżowych z korbą.
Zakres obrotu wynosi 450 stopni.
KIlka faktów o YAESU G-450 CDC:
• Maksymalna powierzchnia oddziaływania wiatru przy montażu wieży na płaskiej płycie: 1,0 metra kwadratowego
• Współczynnik K: 100. Współczynnik K odnosi się do bezwładności. Dwa nieco różne wzory umożliwiają dwa obliczenia wartości bezwładności anteny na podstawie masy, powierzchni wiatru, długości wysięgnika i elementów. Wybierz rotor o najwyższym współczynniku K, aby uzyskać niezawodność!
• Moment hamowania stacjonarnego: 3000 kg/cm
• Moment obrotowy: 600 kg/cm
• Maksymalne obciążenie pionowe: 100 kg.
• Odchylenie: 1,0°
• Rozmiar masztu: 32~63mm
• Czas obrotu 360°: 63 sek.
• Opcjonalne sterowanie przez radio Yaesu
• Opcjonalne sterowanie komputerem
• Średnica i wysokość rotora: 170 mm x 263 mm
• Waga rotora: 3,2 kg.
• Wejście 220~240VAC
• Wymaga kabla 5-żyłowego
Więcej szczegółow i możliwość zakupu na stronie : Rotor antenowy YAESU G-450 CDC w sklepie inRADIO

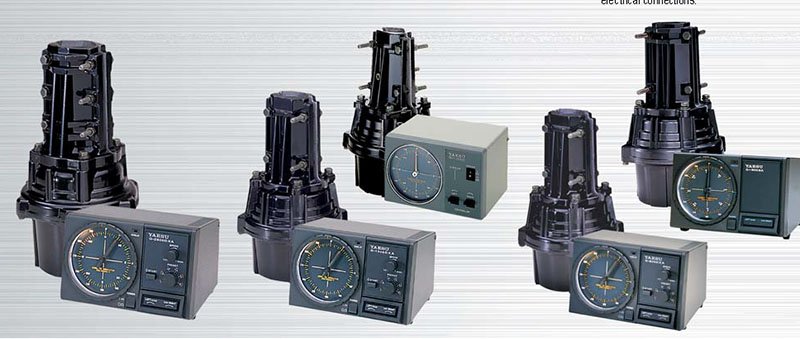

Dla przypomnienia przedstawiamy także inne, ciekawe modele rotorów YAESU
Zestawienie rotorów YAESU
W poniższej tabeli przedsatwiamy głowne parametry rotorów, aby łatwo je mnożna było porównać.
| Rotor | Obrót w pionie | Obrót w poziomie | Obciążenie w pionie | Średnica masztu | Kabel sterujący | Luz między- zębowy | Maksymalny obrót | Dopuszczalne obciążenie wiatrem | Opcja sterowania z komputera |
|---|---|---|---|---|---|---|---|---|---|
| G-450 CDC | – | + | 100kg | 32-63mm | 5 żył | 1º | 450º | 1m2 | – |
| G-1000 DXC | – | + | 200kg | 38-63mm | 6 żył | 1º | 450º | 2,2m2 | + |
| G-5500 DC | + | + | 50kg | 38-62mm | 2x 6 żył | 1º | azymut 450º elewacja 180º | 1m2 | + |
| G-2800 DXC | – | + | 300kg | 48-63mm | 6 żył | 0,2º | 450º | 3m2 | + |

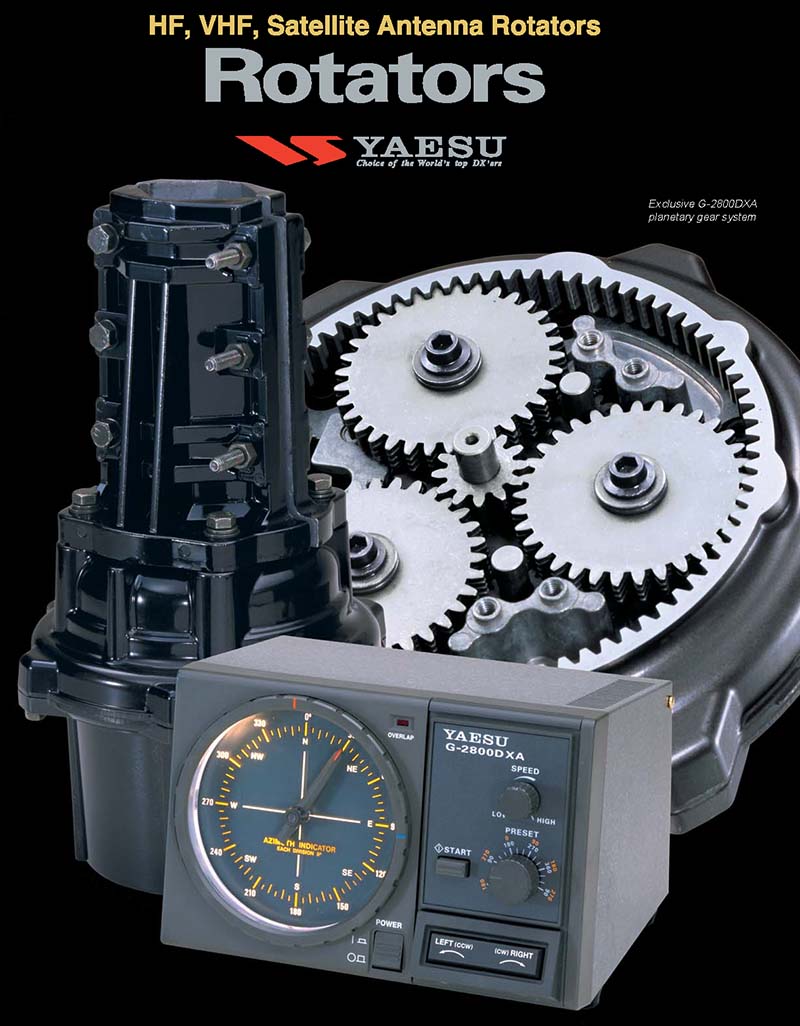

Rotor antenowy Yaesu G-2800 DXC
G-2800DXC to najlepszy i najmocniejszy dostępny rotor Yaesu! Zaprojektowany o wyjątkowo dużej wytrzymałości do instalacji dużych anten, obejmuje funkcje Auto Slow Start i Auto Slow Stop, aby łagodzić gwałtowne wstrząsy w układzie antenowym i wieży. Zakres obrotu wynosi 450 stopni.
Specyfikacja:
• Maksymalna powierzchnia oddziaływania wiatru przy montażu wieży na płaskiej płycie: 3 metry kwadratowe
• Współczynnik K: 950. Współczynnik K odnosi się do bezwładności. Dwa nieco różne wzory umożliwiają dwa obliczenia wartości bezwładności anteny na podstawie masy, powierzchni wiatru, wysięgnika i długości elementów. Wybierz rotor o najwyższym współczynniku K, aby uzyskać niezawodność!
• Moment hamowania stacjonarnego: 25 000 kg/cm
• Moment obrotowy: 2500~800 kg/cm
• Maksymalne obciążenie pionowe: 300 kg.
• Luz: 0,2 °
• Rozmiar masztu: 48~63mm
• Czas obrotu 360 °: 50~120 sek.
• Opcjonalne sterowanie przez radiostację Yaesu
• Opcjonalne sterowanie komputerem
• Średnica i wysokość rotora: 200 mm x 345 mm
• Waga rotora: 6,5 kg.
• Wymaga kabla 6-żyłowego
• Wejście 220~240VAC
Więcej szczegółow i możliwość zakupu na stronie : Rotor antenowy YAESU G-2800DXC w sklepie inRADIO
Rotor antenowy Yaesu G-1000 DXC:
Wysokowydajny rotor G-1000DXC i jest idealny do ciężkich zastosowań. Jego smukła konstrukcja sprawia, że jest idealny do wielu instalacji wieżowych z korbą. Zakres obrotu wynosi 450 stopni.
Kilka szczegółów o G-1000 DXC :
• Maksymalna powierzchnia oddziaływania wiatru przy montażu wieży na płaskiej płycie: 2,2 metra kwadratowego
• Współczynnik K: 230. Współczynnik K odnosi się do bezwładności. Dwa nieco różne wzory umożliwiają dwa obliczenia wartości bezwładności anteny na podstawie masy, powierzchni wiatru, długości wysięgnika i elementów. Wybierz rotor o najwyższym współczynniku K, aby uzyskać niezawodność!
• Moment hamowania stacjonarnego: 6000 kg/cm
• Moment obrotowy: 1100~600 kg/cm
• Maksymalne obciążenie pionowe: 200 kg.
• Odchylenie: 1,0°
• Rozmiar masztu: 38~63mm
• Czas obrotu 360 °: 40~100 sek.
• Opcjonalne sterowanie przez radio Yaesu
• Opcjonalne sterowanie komputerem
• Średnica i wysokość rotora: 186 mm x 300 mm
• Waga rotora: 3,5 kg.
• Wejście 220~240VAC
• Wymaga kabla 6-żyłowego
Więcej szczegółow i możliwość zakupu na stronie : Rotor antenowy YAESU G-1000 DXC w sklepie inRADIO
Rotor antenowy Yaesu G-5500 DC
Rotor ten to kombinacja rotorów Azymut + elewacja G-5500 jest idealny do anten dla komunikacji kosmicznej.
Rotor azymutalny ma zakres obrotu 450 stopni, a rotor elewacji ma zakres obrotu 180 stopni!
Uwaga: DC = silnik prądu stałego. Dzięki temu jest o wiele łatwiejszy do kontrolowania za pomocą komputera niż dawny G-5500, który miał silnik prądu przemiennego. Poza tym jest to zasadniczo ten sam rotor, co wycofany model G-5500.
KIlka szczegółow o rotorze YAESU G-5500 DC :
• Maksymalna powierzchnia oddziaływania wiatru przy montażu wieży na płaskiej płycie: 1,0 metr kwadratowy
• Współczynnik K: 60. Prosimy o uwzględnienie współczynnika K przy instalacji anteny.
• Moment hamowania stacjonarnego względem azymutu (AZ): 4000 kg/cm
• Stacjonarny moment hamowania wznoszący (EL): 4000 kg/cm
• Moment obrotowy względem azymutu (AZ): 600 kg/cm
• Moment obrotowy przy podnoszeniu (EL): 1400 kg/cm
• Maksymalne obciążenie pionowe: 30 kg.
• Luz: 1,0° w obu osiach
• Rozmiar masztu: 38~62mm AZ/EL
• Średnica wysięgnika poziomego (AZ): 32 ~ 43 mm
• Czas obrotu AZ 360 ° : 70 sek.
• Czas obrotu EL 360 ° : 80 sek.
• Opcjonalne sterowanie przez radio Yaesu
• Opcjonalne sterowanie komputerem
• Średnica i wysokość rotatora: 186 mm x 300 mm
• Całkowita masa rotorów wynosi 7,8 kg.
• G-5500 wymaga 2 kabli 6-żyłowych
• Wejście 220~240VAC
• G-5500 obejmuje dwa rotory i jeden pulpit sterowniczy
Możesz zakupić w inRADIO: YAESU G-5500 DC w inRADIO

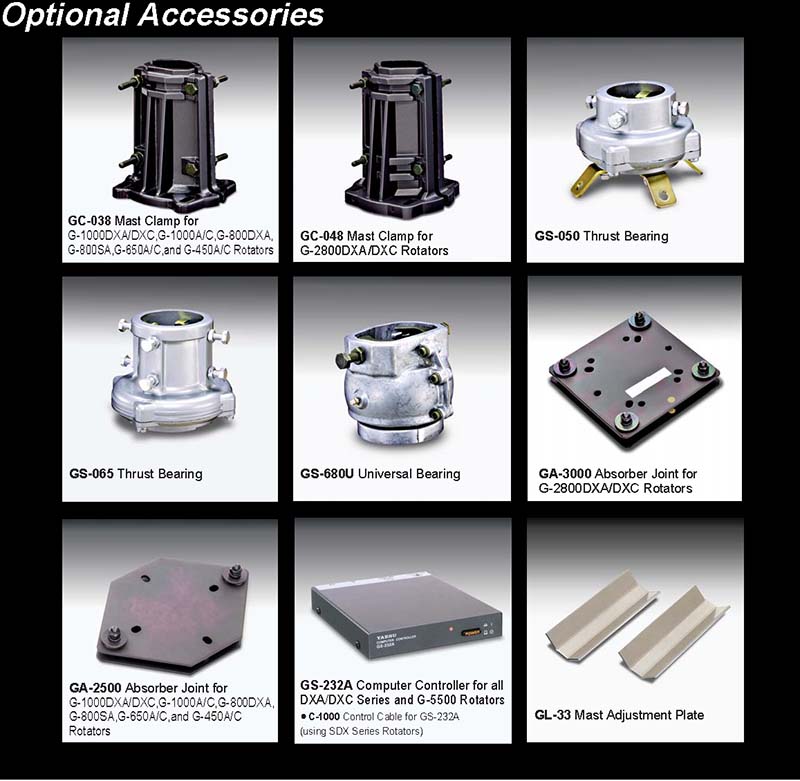

Akcesoria wspomagające pracę rotorów YAESU
Posiadamy w ofercie wiele akcesoriów do rotorów antenowych YAESU.
- przewody YAESU o długości 25m i 40m: Yaesu 25M-WP i Yaesu 40M-WP, a dzięki zasilaniu nie przekraczającego 24V, możemy również zaproponować innej długości – jak dotąd najdłuższe były 85m i spisują się znakomicie
- wtyki 7-pin do rotorów YAESU można nabyć osobno i są to: Yaesu 40MWP oraz Yaesu 25M-WP które to różnią się kolorem metalowej obudowy wtyczki do obrotnicy i niczym więcej.
- Przy rotorach, producent zaleca stosowanie płyt absorpcyjnych GA-2500 i GA-3000 w celu wyeliminowania zjawiska momentu obrotowego przy starcie obrotu anten.
- Montaż rotora może być także na rurze i służą do tego szczęki: Yaesu GC-038.
- Jest kilka rozwiązań montażu rotora; jeśli będzie zamontowany nisko na maszcie/podstawie i antena będzie wyniesiona w górę, na długiej rurze ponad 2m, to producent proponuje łożyska oporowe do stabilizacji rury – albo łożysko przymocowane do masztu, albo do odciągów – można zobaczyć to na obrazku łożyska GS-065, typy montażu elementu stabilizacyjnego. Drugie łożysko oporowe GS-050 jest na mniejszą średnicę masztu – do 50mm.
