SKU: mfj224

MFJ-224 – Miernik sygnału FM dla pasma 2m

Przenośny miernik sygnału FM.

Informacje dodatkowe

Producent

Na stanie

1 093,00  netto: 888,62

Na stanie

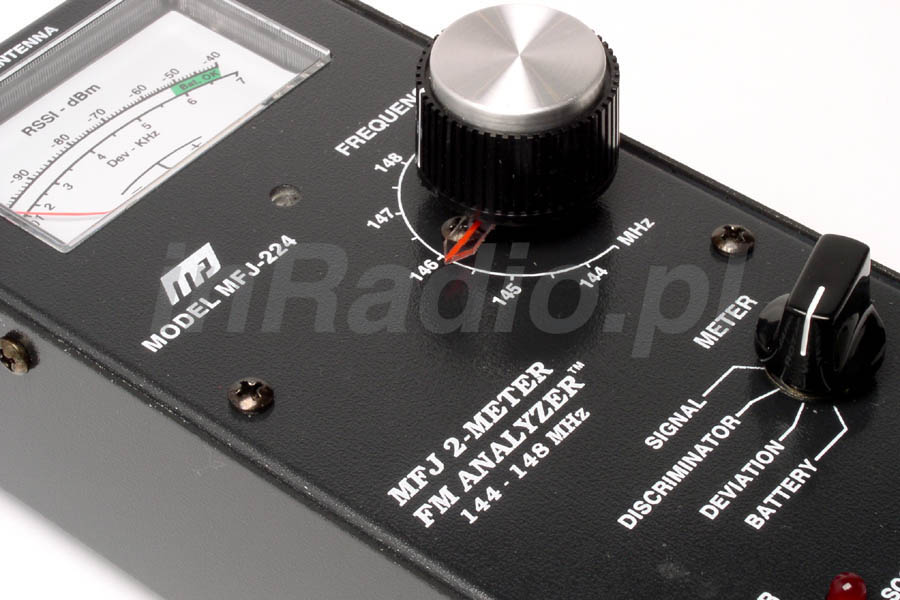

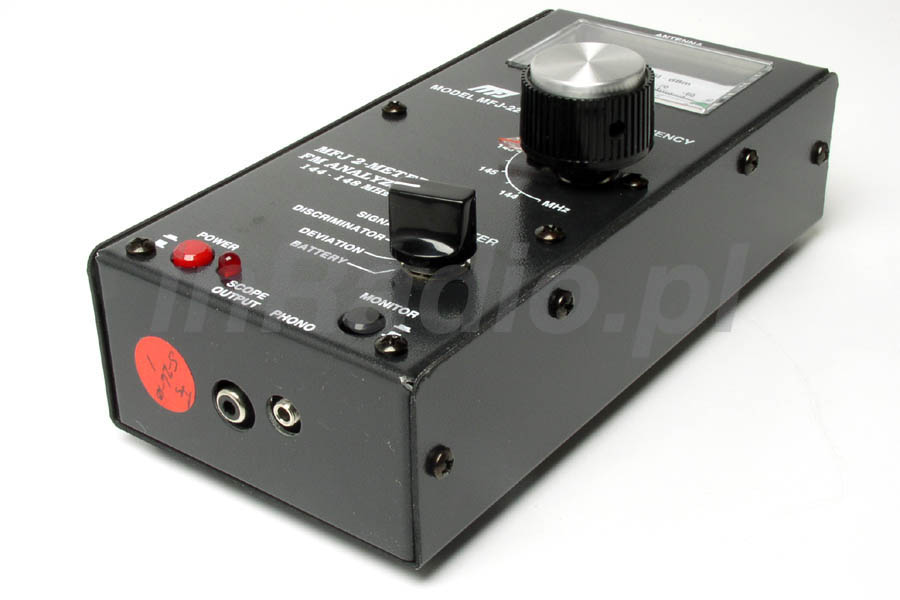

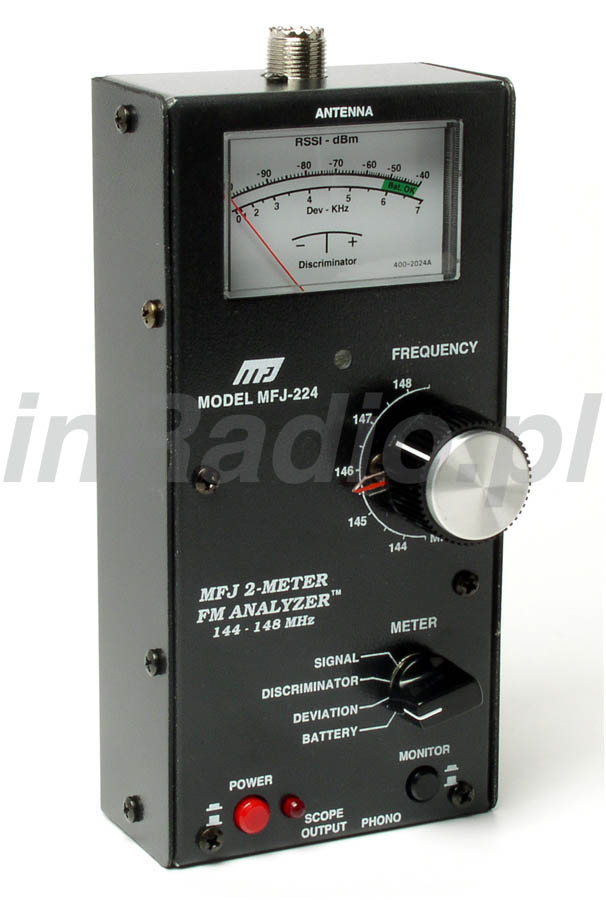

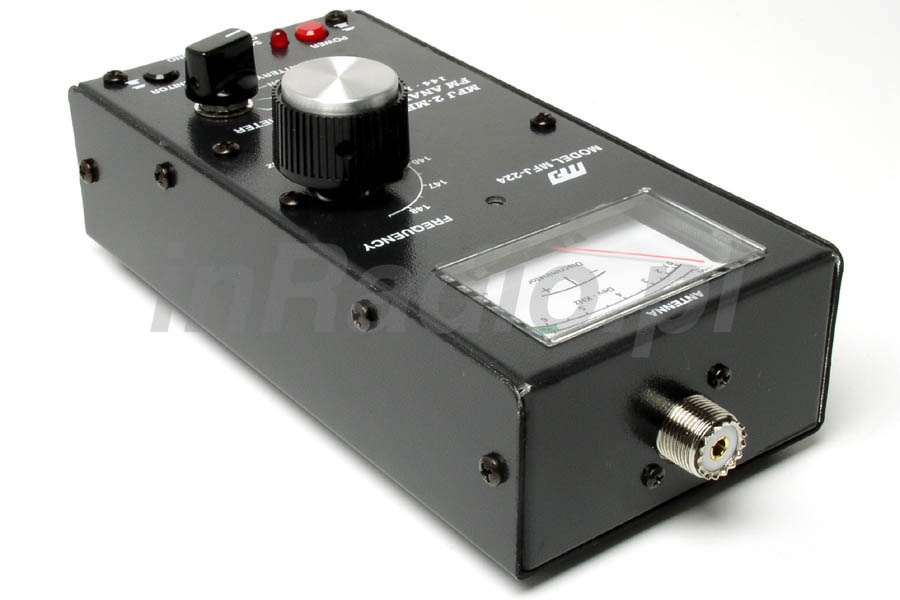

MFJ-224 Miernik FM nadajnika dla pasma 2m

MFJ-224 jest przyrządem pozwalającym zmierzyć siłę sygnału do ponad 60dB, strat w przewodach w dB. Pozwala wizualnie przeanalizować przebiegi modulacji, zniekształceń dźwięku, szumów oraz wartości szczytowe. MFJ-224 pozwala na łatwe dostrojenie się do sygnału z zakresu 143,5 – 148,5MHz. Opcja podłączenia słuchawek sprawia łatwiejsze dostrojenie się do wymaganego sygnału. Analizator posiada wskaźnik stanu naładowania baterii, zasilany jest baterią 9V.



Przykładowe zastosowania MFJ224:

  • Mierzenie natężeń pola anteny w terenie.
  • Pomiar wzmocnienia przedwzmacniacza.
  • Wykrywanie usterki w przewodzie antenowym.
  • Śledzenie ukrytych nadajników
  • Oraz wiele innych opcji!

MFJ-224 może zostać podłączony do oscyloskopu by analizować jakość dźwięku. Przyrząd posiada własne filtry oraz możliwość dostrajania się do badanego sygnału oraz ich identyfikacji.

Zasilany z baterii 9V (nie stanowi wyposażenia) .

Dane techniczne MFJ-224:

  • Zakres częstotliwości: 143,5 – 148,5 MHz
  • Selektywność: -6 dB przy 20 kHz
  • Typ odbiornika: Podwójna konwersja, pierwsza pośrednia10,7 MHz, druga pośrednia 455 kHz
  • Wyjście dla oscyloskopu: 1 V ss dla tonu 1 kHz przy odchyleniu 5 kHz
  • Gniazdo słuchawek: mały jack
  • RSSI Zakres: -100 dBm do -40 dBm (w zakresie 60 dB)
  • Zakres odchylenia: 0-7 kHz na mierniku, na zakresie 0-20 kHz (sygnał 1 kHz)
  • Dyskryminator Miernik zakres: + / – 3 kHz,
  • Napięcie pracy: 6,5 – 9,0 V DC
  • Zasilanie: bateria 9 V alkaliczna 6F22
