Riden 800-68 zasilacz do panela RD6012

Riden 800-68 zasilacz opcjonalny do kontrolera – panela RD6012

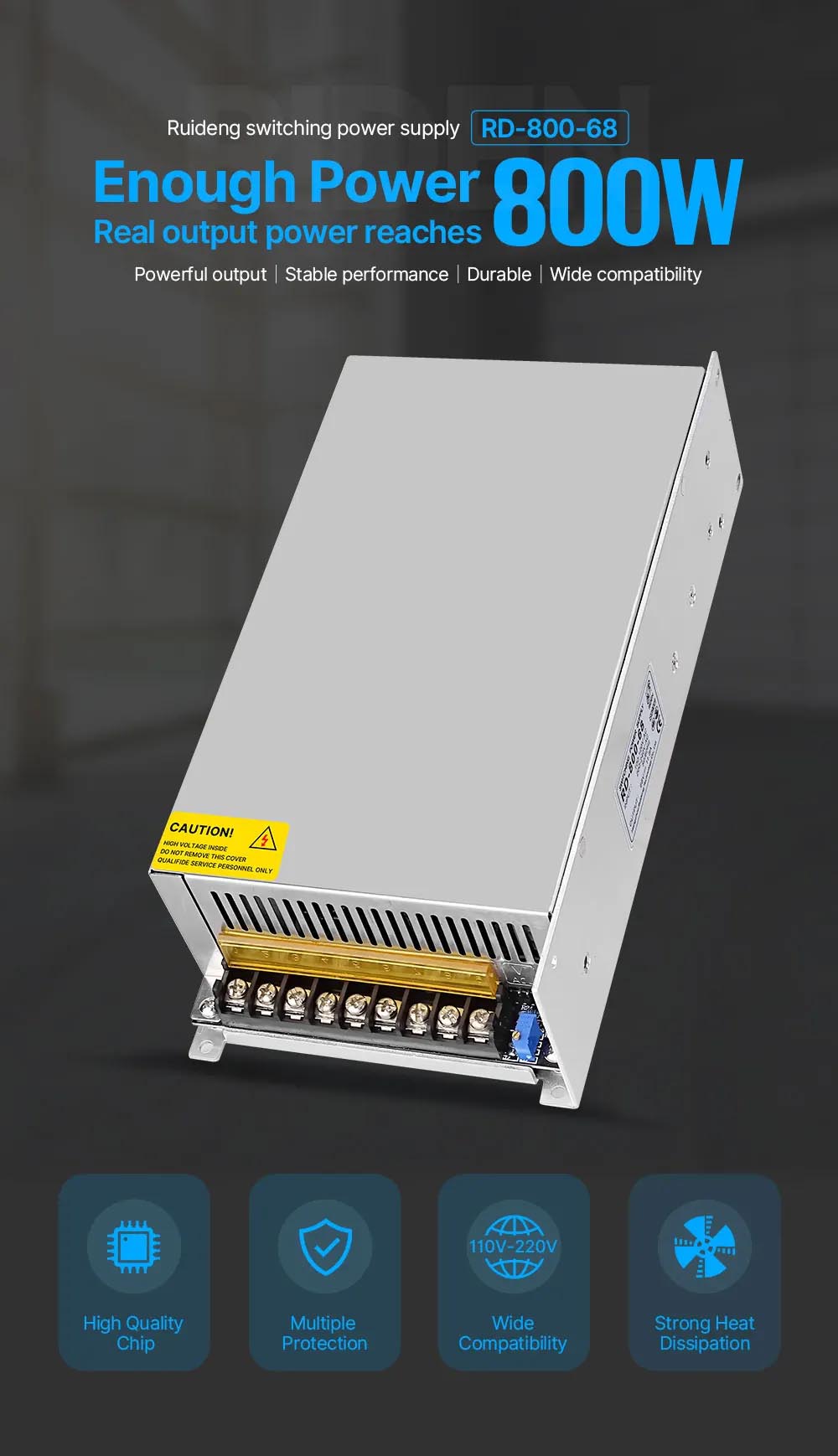

Riden 800-68 to 800 watowy zasilacz impuslowy który osiąga rzeczywistą moc wyjściową. Zasilacz zapewnia wysoką jakość zasilania, szeroką kompatybilność i stabilną wydajność. Wyjście jest regulowane potencjometrem wieloobrotowym do dokładnego ustawienia napięcia na wyjściu zasilacza. Bardzo przydatne do regulacji około 65V dla kontrolera RD6012 (lub innego panela Riden).

Ostrzeżenie:

Zasilacz przeznaczony jest dla osób posiadających przygotowanie do instalacji urządzeń elektrycznych.

Zasilacz dedykowany jest do zastosowań wewnątrz pomieszczeń, gdzie nie będzie narażony kontakt z wodą, czy czynnikami atmosferycznymi.

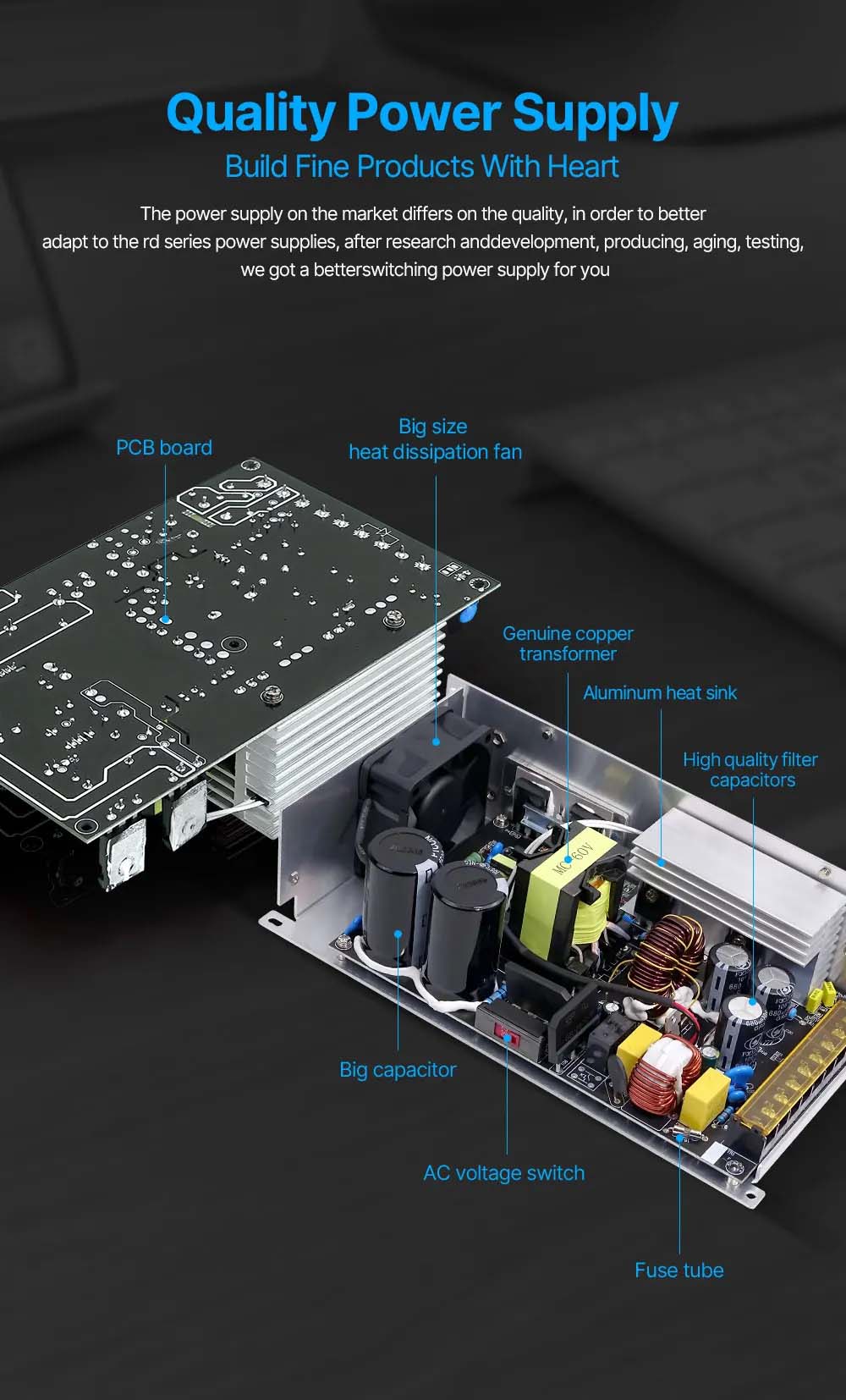

Zasilacz zbudowany z lepszych podzespołów które producent wyróżnia:

• Większy i wydajniejszy wentylator do chłodzenia
• Posiada prawdziwy transformator, bo z uzwojeniami miedzianymi
• Aluminiowy duży radiator do odprowadzania ciepła z półprzewodników
• Wysokiej jakości fitlry na wyjściu zasilania
• Dużej pojemności kondensatory na wejściu zasilacza
• Przełącznik rodzaju zasilania sieciowego
• Bezpiecznik w obwodzie pierwotnym

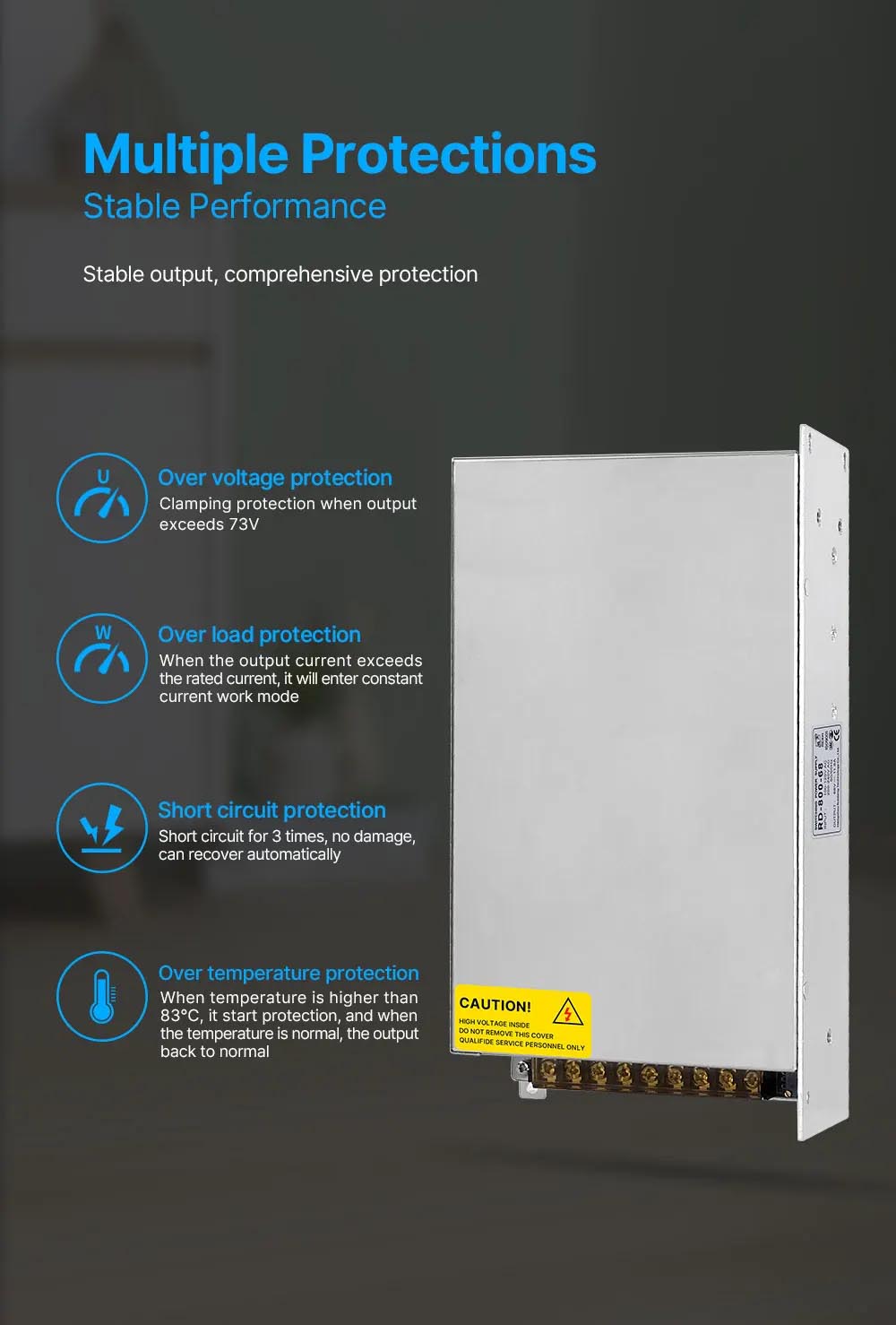

Zabezpieczenia zasilacza Riden 800-68:

• OVP Over Voltage protection (ochrona przed wysokim napięciem załączenie zabezpieczenia gdy napięcie przekroczy 73V)
• OLP Over Load Protection (gdy prąd wyjściowy przekroczy prąd znamionowy, przejdzie w tryb pracy ze stałym prądem)
• SCP Short Circuit protection (trzykrotne zwarcie, bez uszkodzeń w obwodzie, przywróci automatycznie zasilanie)
• OTP Over Temperature Protection (gdy temperatura przekroczy 83°C to załączy się zabezpieczenie, gdy temperatura spadnie, zabezpieczenie się wyłączy)

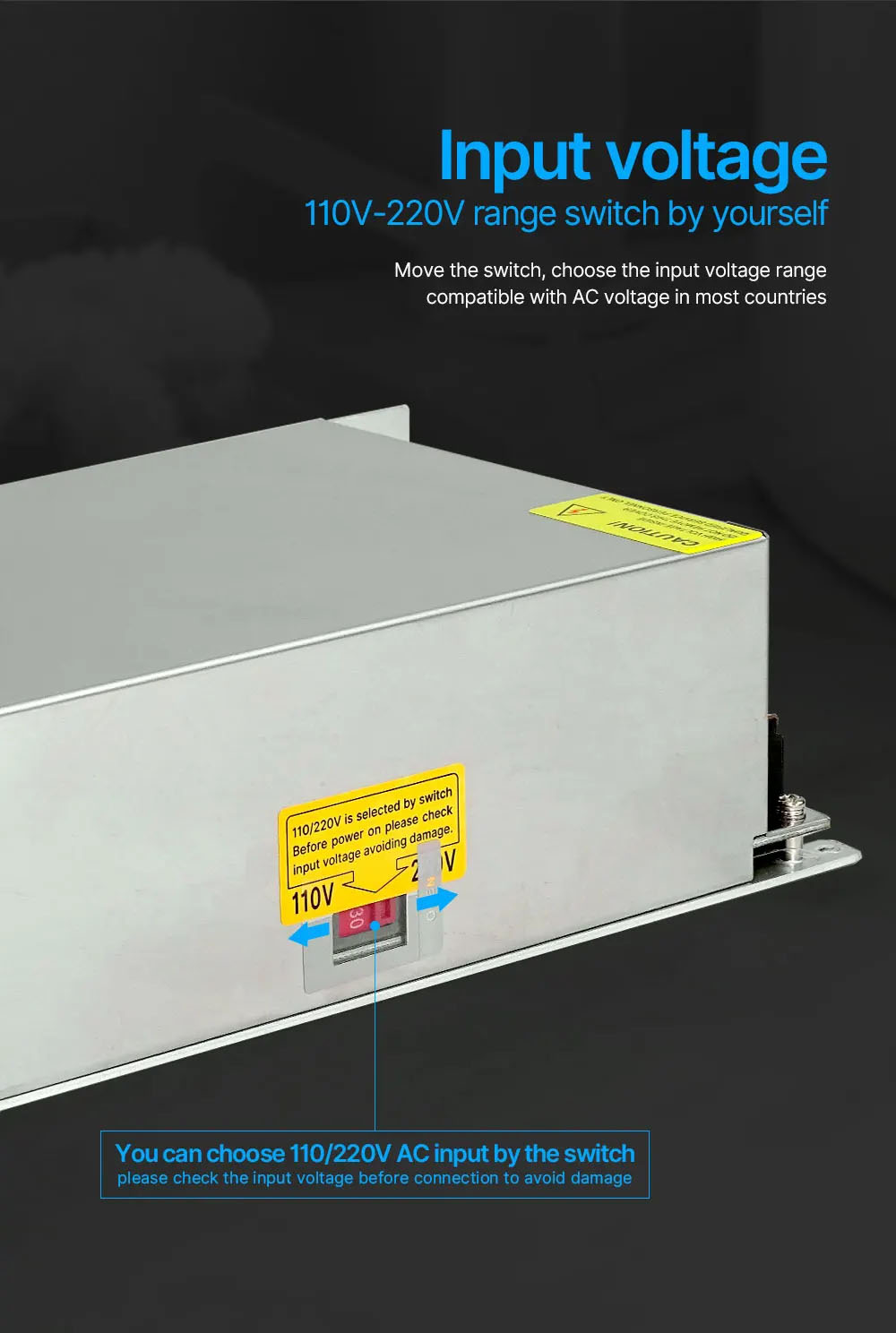

 Możliwość ustawienia od strony pierwotnej, na jakim napięciu sieciowym, zasilacz ma pracować:

• 230V Większość krajów EU
• 110V inne kraje

Wyboru dokonuje użytkownik w zależności od danego kraju. Na użytkowniku spoczywa obowiązek aby uniknąć uszkodzeń, sprawdzenia do jakiej sieci (230V czy 110V) będzie podpięty zasilacz.

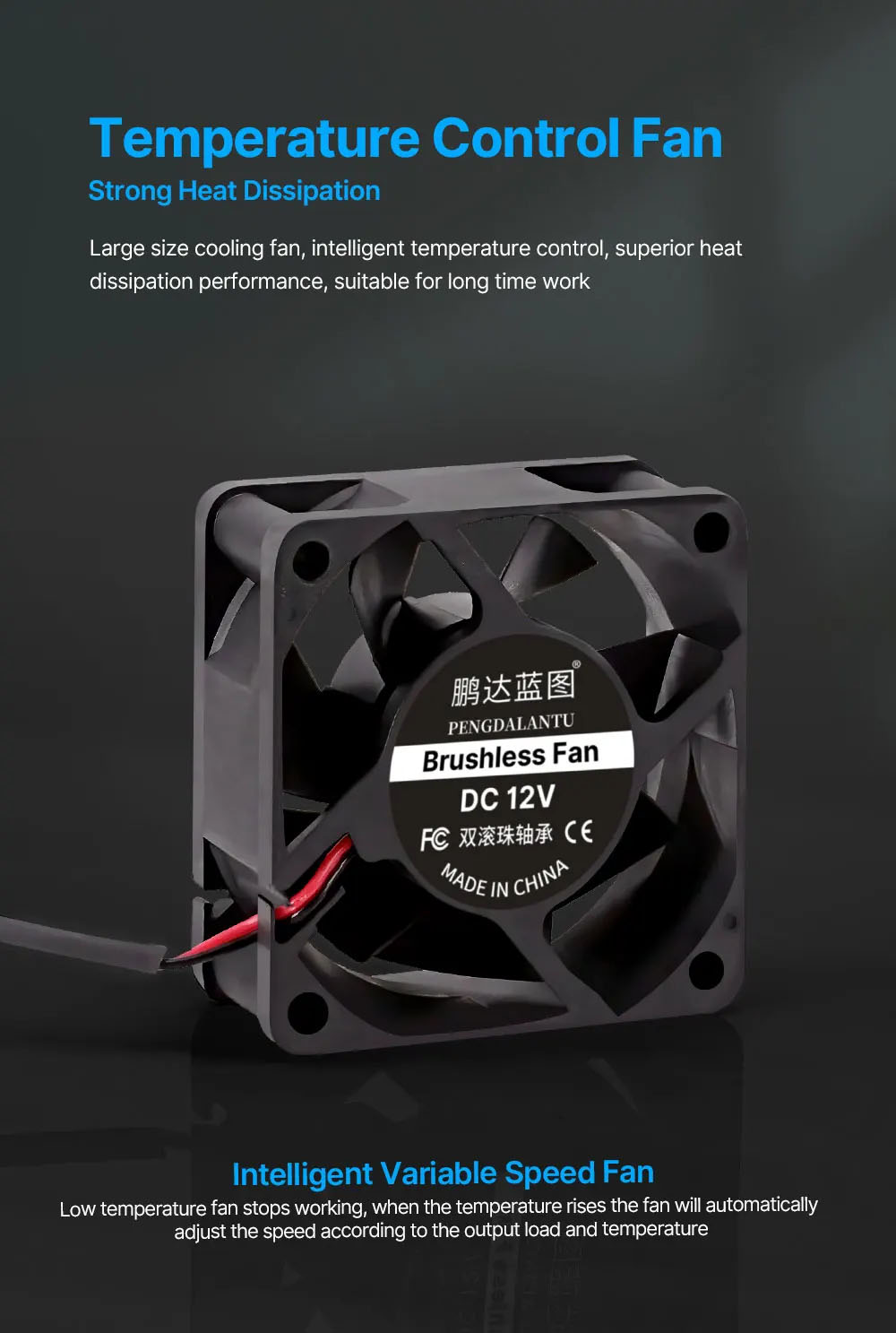

Sterowany temperaturowo wentylator który silnie rozprasza ciepło

• Duży wentylator chłodzący
• Inteligenta kontrola temperatury
• Doskonała wydajnosć odprowadzenia ciepła
• Odpowiedni do długiego czasu pracy

Inteligentne sterowanie wentylatora ze zmienną prędkością

• Niska temperatura zatrzyma wentylator, gdy temperatura wzrasta, wentylator automatycznie dostosuje prędkość w zależności od obciążenia wyjściowego i temperatury
• Doskonała jakość dzięki dobraniu markowych komponentów
• Przejrzysty układ struktury wewnętrznej
• Rozsądny projekt przestrzeni

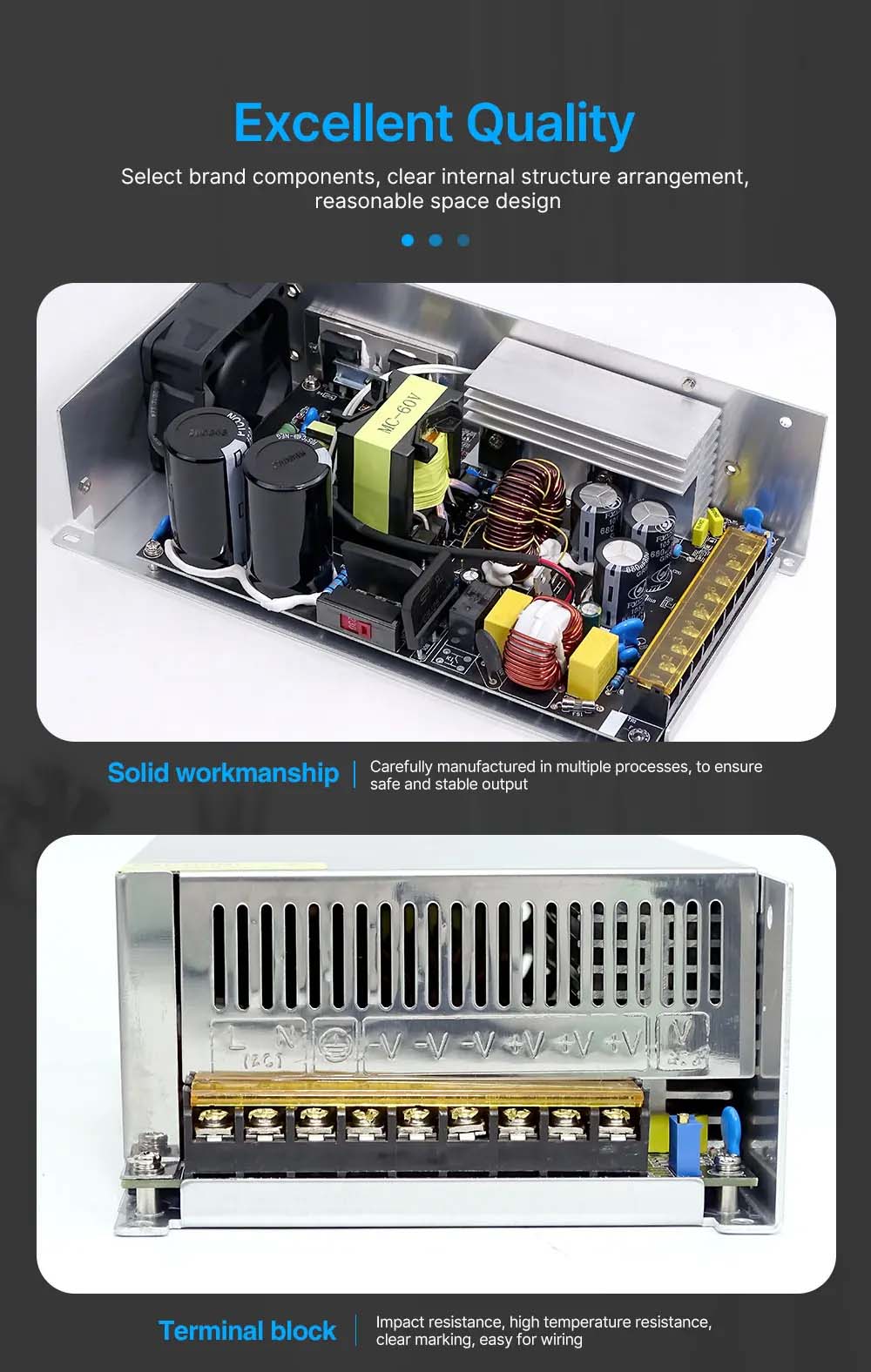

solidne wykonanie

Starannie wyprodukowane na wielu etapach produkcji, aby zapewnić bezpieczną i stabilną wydajność

Listwa zaciskowa zasilacza

• Odporność na uderzenia
• Odporność na wysoką temperaturę
• Wyraźne oznaczenie
• Łatwe podłączenie okablowania – mocowania śrubowe

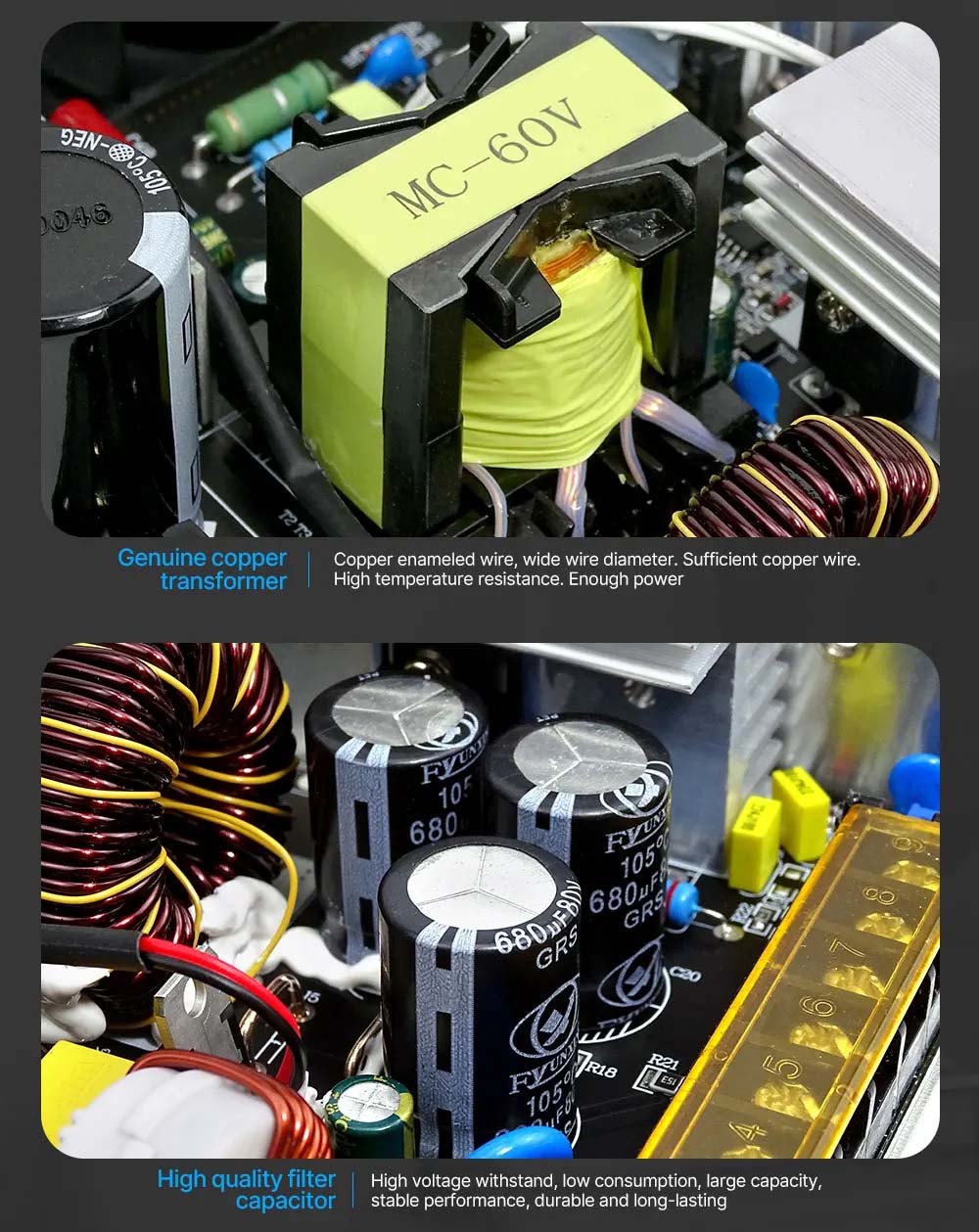

Oryginalny transformator przetwornicy z miedzianymi uzwojeniami

• Drut miedziany emaliowany
• Duża średnica drutu (w tańszych konstrukcjach korzysta się ze zmniejszonej średnicy powodując szybsze i mocniejsze nagrzanie trafa)
• Wystarczająca ilość drutu miedzianego
• Odporność na wysoką temperaturę
• Wystarczająca moc

Wysokiej jakości kondensatory filtrujące

• Wytrzymałe na wysokie napięcie
• Niskie zużycie energi
• Duża pojemność
• Stabilna wydajność
• Trwałe kondensatory markowe

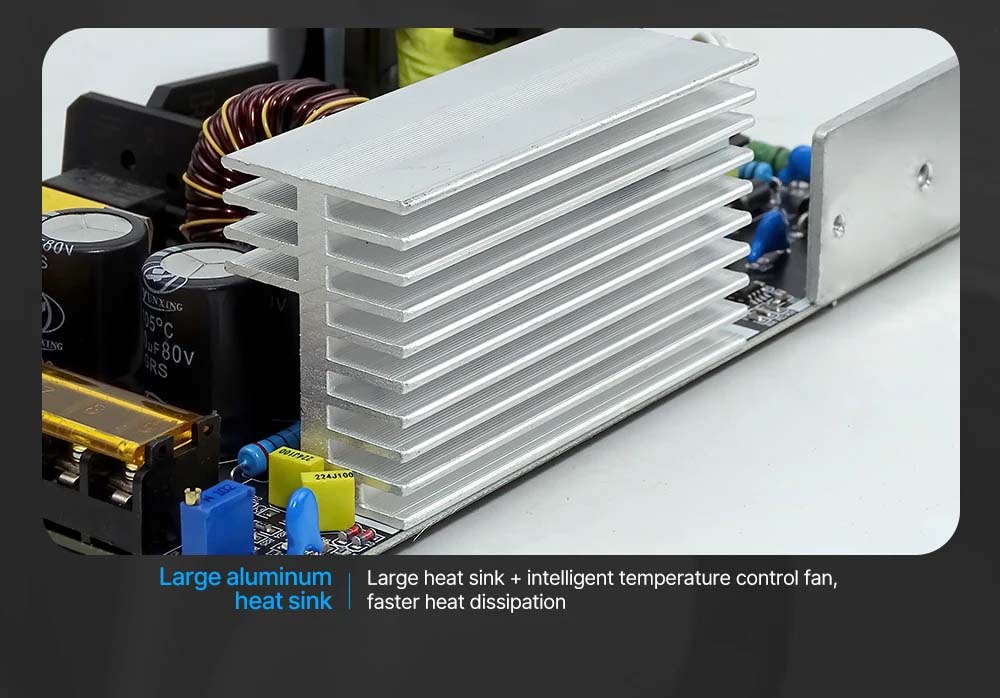

Duży aluminiowy radiator

Duży aluminiowy radiator + inteligentne zarządzanie wentylatorem przez sterownik temperatury, to efekt szybszego odprowadzania ciepła

Riden 800-68 Modułowy zasilacz 68V/12A do paneli RD6012, RD6012W

Zasilacz Riden 800-68 posiada liczne zabezpiezenia, kompleksową ochronę, a także stabilne napięcie wyjściowe, wybrany przez producenta jako najlepszy do zasilania kontrolerów RD6012. Panel może być zasilany z innego źródła DC do 70V, jednakże producent mocno naciska na przetestowane urządzenie, ze względu na brak szpilek impulsowych oraz stabilność, czego nie można być pewnym z innymi urządzeniami zasilającymi.

Dla tych co chcą sami złożyć zasilacz z panelem w obudowie S800:

Zasilacz można nabyć osobno, sam panel także, a wszystko co potrzebne do złożenia, znajduje się w opakowaniach urządzeń. Śruby mocujące, przykręcane nóżki oraz kable pomiędzy zasilaczem a gniazdem 230V – to wszystko jest w zestawach.

Do samodzielnego uruchomienia całego zestawu jest potrzebne:

– Panel RD-6012 lub RD-6012W (W – z modułem WiFi)

– Moduł WiFi (jeśli takowego potrzebujesz – nie jest niezbędny)

– Obudowa S800

– Zasilacz Riden 800-68 (opisywany tu, lub inny)

– Śrubokręt krzyżakowy / philips do skręcania śrub montażowych

– Niewielki śrubokręt płaski do regulacji napięcia

– Miernik z zakresem woltomierza do 100V

– Trochę czasu

– Miejsce na biurku

Uwaga: Pierwszy krok to uruchomienie samego zasilacza sieciowego (Riden800-68), zanim podłączony zostanie panel. Otóż trzeba ustawić napięcie wyjściowe na 65V lub mniej. Zasilony panel powyżej 70V się uszkodzi, jeszcze raz: producent wybiera dokładnie takie modele zasilaczy do paneli z którymi nie ma kłopotów. Napięcie ustawia się na niebieskim potencjometrze wieloobrotowym z prawej strony.

Uwaga:

Operujesz przy zaciskach 230V, jeśli nie masz doświadczenia technicznego, przekaż skłądanie osobie uprawnionej do pracy z prądem elektrycznym.

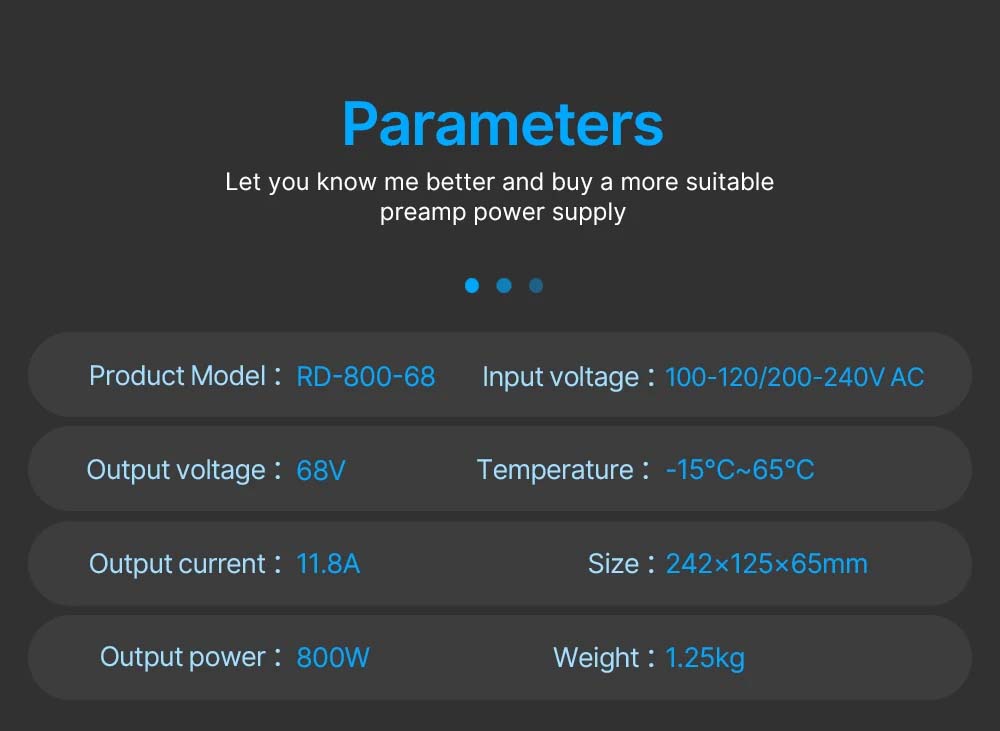

Specyfikacja zasilacza impulsowego RIDEN 800-68:

• Napięcie wyjściowe: 68V regulowane
• Prąd do 11,8A
• Moc zasilacza: 800W
• Zasilanie AC:
  • 100~120V
  • 200~240V
• 9 zacisków śrubowych
• Zasilacz modułowy / do zabudowy
• Dedykowany do obudów S800 i paneli RD6012
• Wyjście jak i wejście są obok siebie, trzeba mieć to na uwadze podczas składania i pomiarów
• Wymaga uziemienia
• Możliwość pracy z siecią 110V lub 230V (ustawione przez producenta, ale trzeba sprawdzić przed podłączeniem)
• Praca w zakresie temperatur: -15°C do +65°C
• Chłodzenie aktywne (jak wszystkie zasilacze dużej mocy)
• Zabezpieczenia:
  • OVP (załączenie zabezpieczenia gdy napięcie przekroczy 73V)
  • OLP (gdy prąd wyjściowy przekroczy prąd znamionowy, przejdzie w tryb pracy ze stałym prądem)
  • SCP (trzykrotne zwarcie, bez uszkodzeń w obwodzie, może powrócić automatycznie zasilanie)
  • OTP (gdy temperatura przekroczy 83°C to załączy się zabezpieczenie, gdy temperatura spadnie zabezpieczenie się wyłączy)

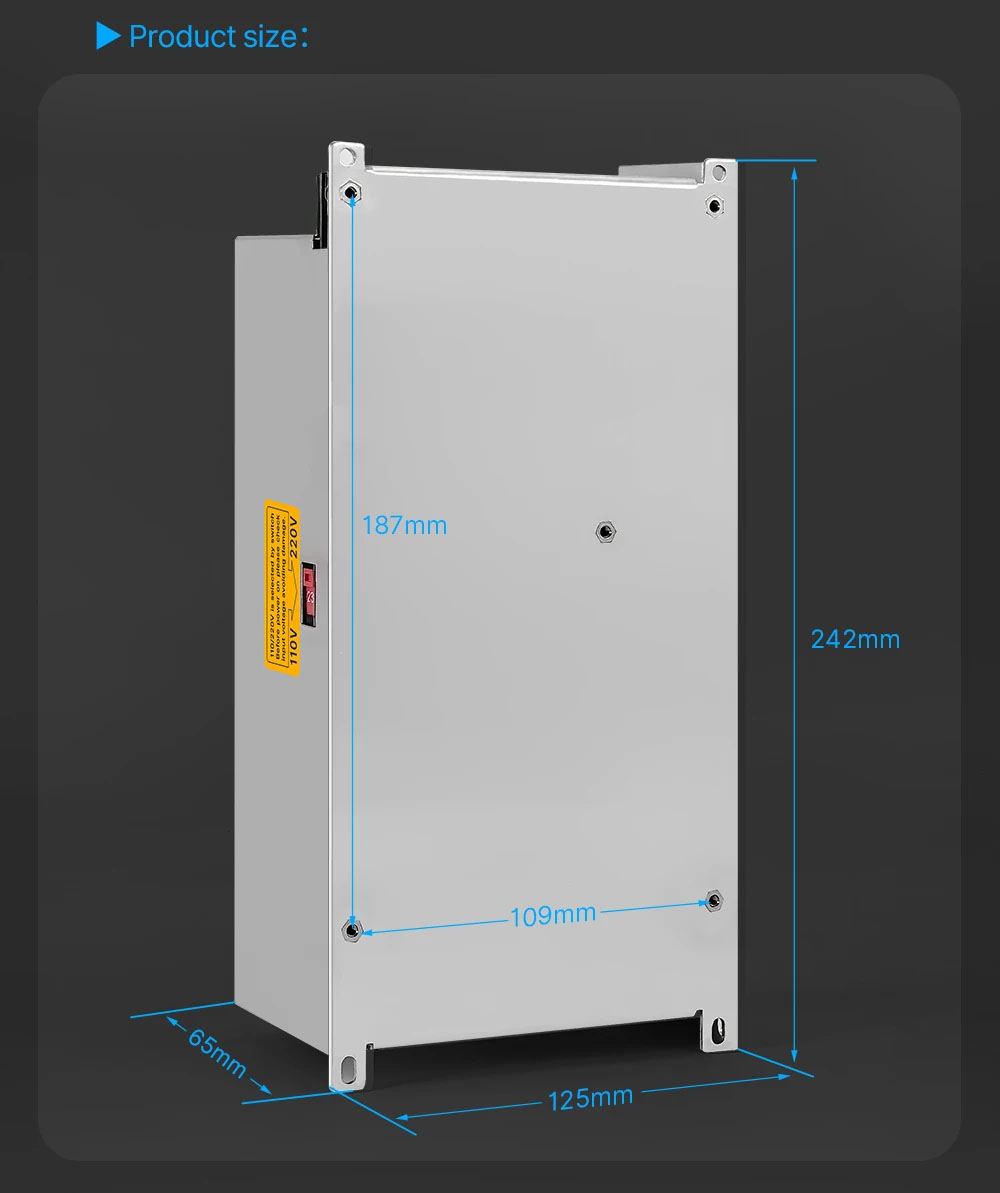

• Wymiary: 242x125x65mm
• Waga: 1,25kg

Przy zakupie kompletnego i złożonego zasilacza, w postaci panelu RD6012 w tym obudowy i zasilacza sieciowego Riden800-68, wszystkie niuanse regulacji i sprawdzenia są dla użytkownika nieistotne, urządzenie zostanie zmontowane i uruchomione. Użytkownik wówczas dostanie gotowy produkt, który wystarczy podpiąć do gniazdka sieciowego. W produktach powiązanych znajduje się link do kompletnego zasilacza RD6024.
