SKU: acom1400s

ACOM 1400S Wzmacniacz mocy KF 1,2kW

1.2 kW, 1.8-54 MHz, tranzystorowy, filtry pasmowe, osobny panel sterujący

Informacje dodatkowe

Producent

Brak w magazynie

19 880,00  netto: 16 162,60

Brak w magazynie

Uwaga: to jest zapowiedź nowego produktu.  W tej chwili nie jest jeszcze dostępny na rynku. Planowana dostępność – nie wcześniej niż marzec 2025. Podana cena może się zmnienić.
Jeśli jesteś zainteresowany zakupem – napisz do nas, na e-mail   biuro@inradio.pl



ACOM 1400S Tranzystorowy wzmacniacz mocy 1,8-54MHz

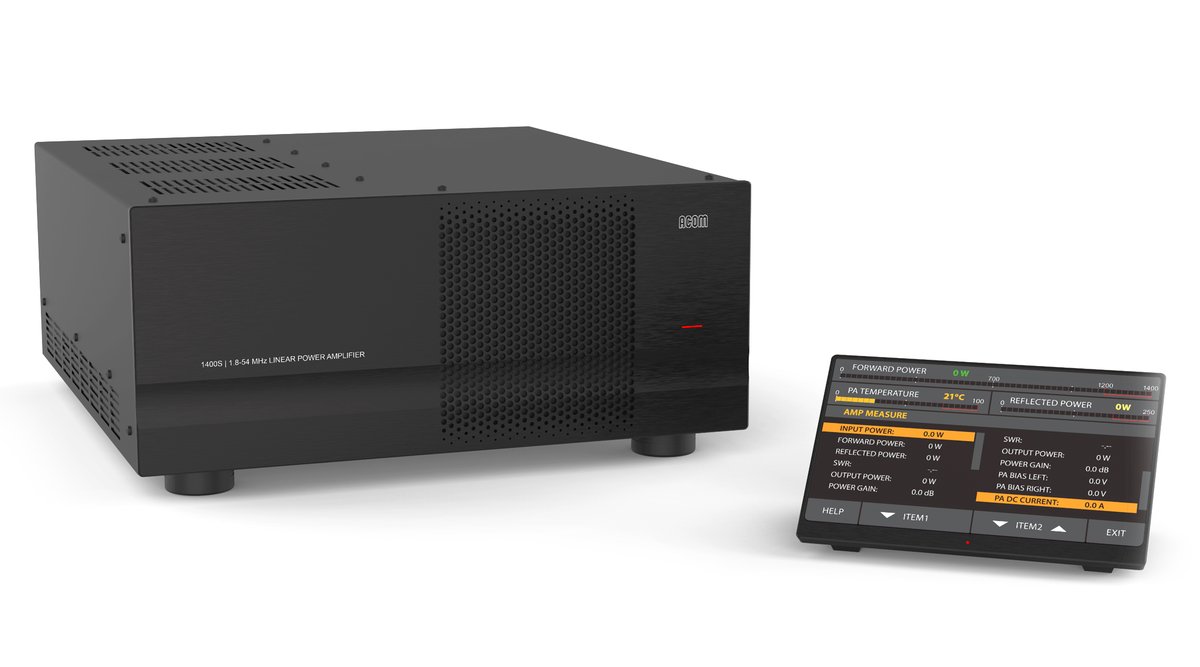

ACOM 1400S to najnowocześniejszy liniowy wzmacniacz mocy, który obejmuje wszystkie pasma amatorskie od 1,8 do 54 MHz i zapewnia moc wyjściową 1200 W (PEP lub ciągła nośna). Informacje o działaniu wzmacniacza są wyświetlane na oddzielnym zdalnym sterowaniu (RCU) wyposażonym w ekran dotykowy.

Łatwość obsługi

Ogólna obsługa ACOM 1400S jest niezwykle uproszczona: menu ekranu dotykowego na RCU są intuicyjne i łatwe do zrozumienia, a operator nie musi posiadać żadnych specjalnych umiejętności przy zmianie pasm częstotliwości.

Przyjazna dla użytkownika automatyczna kontrola

Po podłączeniu do transceivera z funkcją CAT wzmacniacz będzie śledził częstotliwość roboczą i odpowiednio zmieniał pasma. Nawet jeśli nie jest podłączony do CAT, wzmacniacz monitoruje częstotliwość sygnału wejściowego za pomocą wbudowanego licznika częstotliwości i automatycznie przełącza pasma.

Kolorowy wyświetlacz dotykowy o wysokiej rozdzielczości

Wskaźniki stanu wzmacniacza są objaśniane za pomocą szczegółowego tekstu wyświetlanego na 7-calowym kolorowym wyświetlaczu dotykowym RCU. Wszystkie wskaźniki i elementy sterujące (oprócz głównego przełącznika sieciowego i wskaźnika zasilania) są dostępne za pośrednictwem ekranu dotykowego RCU, a także wszystkie polecenia wprowadzane do RCU są sterowane z poziomu menu,

Niezależny od transceivera

Zgodny ze wszystkimi modelami transceiverów — nie wymaga żadnych specjalnych sygnałów: „masa przy transmisji” i moc nadajnika mniejsza niż 50 W, jest wystarczająca.

Możliwości zdalnego sterowania

Zdalne sterowanie przez Internet za pośrednictwem zintegrowanego interfejsu internetowego i portu Ethernet RJ45.

Technologia tranzystora LDMOS

Ostateczny stopień PA wykorzystuje wytrzymały tranzystor LDMOS 65 V do ciężkich trybów pracy.

Obwód wejściowy szerokopasmowy

Obwód wejściowy szerokopasmowy, zapewniający idealne obciążenie transceivera ze współczynnikiem SWR poniżej 1,2 (zwykle 1,1), bez ponownego strojenia w całym zakresie częstotliwości od 1,8 do 54 MHz.

Inteligencja

Samodzielnie dba o siebie podczas pracy dzięki stale działającym obwodom zabezpieczającym we wszystkich trybach. Operator może monitorować wiele parametrów wzmacniacza podczas pracy.

Łatwa konserwacja

Szczegółowe dane (55 parametrów) o każdym z ostatnich 28 zadziałań zabezpieczenia przed awarią są przechowywane w pamięci wzmacniacza.

​Kompaktowa konstrukcja

Niezwykle kompaktowa konstrukcja z wbudowanym zasilaczem impulsowym (SMPS), który działa w rozszerzonym zakresie napięcia sieciowego 900-264 VAC, bez wewnętrznego przełączania. Pobierany prąd jest czysto sinusoidalny, z korekcją współczynnika mocy (PFC) i ograniczonym prądem rozruchowym. Dzięki temu obsługa niestabilnej sieci i generatorów jest łatwa i bezproblemowa.

Dane techniczne wzmacniacza ACOM1400S:

  • Wszystkie pasma amatorskie od 1,8 do 54 MHz:
    • 1,800 – 2,000 MHz (pasmo 160 m)
    • 3,500 – 4,000 MHz (pasmo 80 m)
    • 5,020 – 5,455 MHz (pasmo 60 m)*
    • 7,000 – 7,300 MHz (pasmo 40 m)
    • 10,100 – 10,150 MHz (pasmo 30 m)
    • 14,000 – 14,350 MHz (pasmo 20 m)
    • 18,068 – 18,168 MHz (pasmo 17 m)
    • 21,000 – 21,450 MHz (pasmo 15 m)
    • 24,890 – 24,990 MHz (pasmo 12 m)
    • 28,000 – 29,700 MHz (pasmo 10 m)
    • 50,000 – 54,000 MHz (pasmo 6 m)*
  • Znamionowa moc wyjściowa
    • 1200 W ±0,5 dB, PEP lub ciągła nośna, bez ograniczenia trybu, przy sieci 200-264 VAC
    • 600 W przy pracy przy sieci 90-132 VAC
  • Zniekształcenia intermodulacyjne (IM3)
    • Lepsze niż 31 dB poniżej znamionowego PEP
  • Tłumienie emisji harmonicznych i pasożytniczych
  • -60 / -70 dB lub mniej (pasmo HF/50 MHz)
  • Impedancje wejściowe i wyjściowe
  • Wartość nominalna: 50 Ohm niezbalansowane, złącza typu UHF (SO-239)
  • Obwód wejściowy: szerokopasmowy, SWR poniżej 1,2 (typowo 1,1), 1,8-54 MHz ciągły zakres bez ponownego strojenia lub przełączania
  • Ścieżka obejścia RF: SWR – poniżej 1,1, 1,8-54 MHz
  • Dopuszczalny SWR przy obciążeniu wyjściowym (antena): do 3 z proporcjonalną redukcją mocy i do 1,5 dla pełnej mocy wyjściowej
  • Wzmocnienie mocy RF
  • 14 dB ±1 dB (typowo 50 W dla mocy wyjściowej 1200 W)
  • Napięcie zasilania sieciowego
  • 100-240 VAC, ±10%, 50-60 Hz, jednofazowe
  • Pobór mocy sieciowej przy pełnej mocy wyjściowej
  • Współczynnik mocy 0,95 lub wyższy; Do 3100 VA przy mocy znamionowej (200 VAC)
  • Do 2000 VA przy mocy wyjściowej 600 W przy 100/120 VAC
  • Pobór mocy sieciowej w trybie niskiego zużycia energii (oczekiwania)
  • Mniej niż 1 VA;
  • Sterowanie odbiorem/transmisją
  • KEY-IN – złącze Phono RCA
  • Napięcie przyłożone do wyjścia klucza transceivera – do +12 V
  • Przepływ prądu w obwodzie zamkniętym do wyjścia klucza transceivera – do 6 mA
  • KEY-OUT – złącze Phono RCA z otwartym drenem
    • Rezystancja wyjściowa: nie większa niż 120 Ohm
    • Maksymalne dopuszczalne napięcie w obwodzie otwartym pochodzące z podłączenia urządzeń zewnętrznych: +50 V;
    • Maksymalny dopuszczalny przepływ prądu w obwodzie zamkniętym przez urządzenia zewnętrzne: 20 mA;
    • Minimalny wymagany czas sekwencji między wysłaniem żądania transmisji (sygnał KEY-IN „masa przy transmisji”) a zastosowaniem zasilania RF na złączu RF INPUT w celu bezpiecznego przełączenia odbioru na transmisję: 10 ms.
  • Rozmiar i waga (praca, bez podłączonych kabli)
  • Wzmacniacz, szer. x gł. x wys.: 372 x 418 x 170 mm, 14,6 kg (14,7 x 16,5 x 6,7 cala, 32,2 funta)
  • Jednostka zdalnego sterowania, szer. x gł. x wys.: 179 x 118 x 86 mm, 0,730 kg (7,1 x 4,7 x 3,4 cala, 1,6 funta)
  • Środowiska operacyjne
    • Zakres temperatur: od -10 do +40 stopni Celsjusza (od 14 stopni F do 104 stopni F)
    • Wilgotność względna powietrza: do 95% przy +35 stopniach Celsjusza (95 stopni F)
    • Wysokość nad poziomem morza: do 3050 m (10000 stóp) bez pogorszenia wydajności.

 Opcjonalne akcesoria producenta ACOM do tego wzmacniacza:

  • ACOM 06AT | Automatyczny tuner antenowy i przełącznik
  • ACOM 04AT | Zdalny automatyczny tuner antenowy i przełącznik
  • Kubek na kawę/herbatę 🙂
    • Jest znaczącą opcją w sprawie łączności w DX-ach
