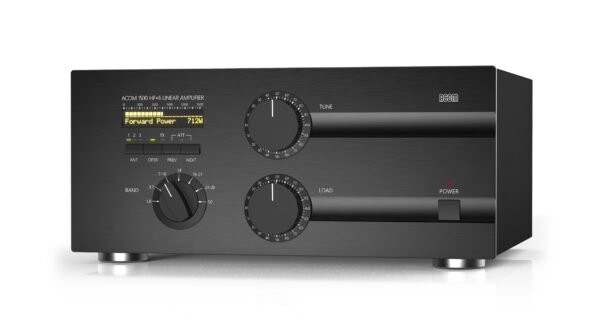

Acom 1500 lampowy wzmacniacz mocy

1.2kW, 1.8-54MHz, lampowy, LCD, ręczne przełączanie pasm i strojenie

Informacje dodatkowe

Wzmacniacz lampowy ACOM 1500 KF

ACOM 1500 to kompletny i samodzielny wzmacniacz liniowy, który obejmuje wszystkie pasma amatorskie od 1,8 do 54 MHz i zapewnia moc wyjściową ponad 1500 W PEP (1200 W ciągłej nośnej) przy mocy sterowania poniżej 85 W.

Łatwa obsługa
Kto pracował na wzmacniaczach lampowych Acoma, ten zna prostotę strojenia. Wskaźnik rzeczywistej rezystancji (TRI) to potężne narzędzie wspomagające strojenie, które wraz z automatycznie sterowanym tłumikiem wejściowym pomaga operatorowi szybko i precyzyjnie dopasować impedancję anteny do optymalnej impedancji obciążenia lampy (zazwyczaj 5-10 sekund). Funkcja AUTO-OPERATE (po włączeniu) utrzymuje wzmacniacz w trybie OPERATE, oszczędzając czas i ręczną obsługę.

Brak konieczności stosowania tunera antenowego
Nie są wymagane żadne ciężkie zewnętrzne tunery antenowe do współczynnika SWR anteny do około 3:1. Twój wzmacniacz umożliwi Ci praktycznie natychmiastową zmianę anten i pozwoli Ci korzystać z anten w szerszym zakresie częstotliwości.

Przyjazny dla użytkownika i trwały
Wzmacniacz, który jest zarówno przyjazny dla użytkownika, jak i samowystarczalny. Został zaprojektowany tak, aby bezpiecznie wytrzymać moc odbitą do 300 W, impulsy mocy do 100 milisekund, impulsy mocy po zwolnieniu przycisku PTT lub sterowania KEY, przypadkowe błędy strojenia operatora itp. Wzmacniacz nie przestanie działać przy „miękkim” zasilaniu prądem przemiennym i dostarczy ponad połowę mocy przy zaledwie 85% nominalnego napięcia sieciowego. Wytrzymuje spadki napięcia (do zera V) do 10 milisekund i toleruje skoki napięcia sieciowego o 15%, co jest szczególnie ważne podczas FIELD-DAY, ekspedycji DX, oraz podczas imprez mobilnych, gdzie wymagane jest zasilanie awaryjne.

Wyświetlacz OLED
Wszystkie wskazania stanu wzmacniacza są objaśniane za pomocą szczegółowego tekstu wyświetlanego na wyświetlaczu OLED (Organic Light Emitting Diode). Górny wiersz wyświetlacza OLED zawsze wskazuje szczytową moc wyjściową. Wskaźniki LED informują o: trybie pracy (OPERATE), włączonym tłumieniu (ATT), transmisji (TX), wybranym wyjściu antenowym (1, 2 lub 3) oraz stanach WŁ./WYŁ.

Łatwy wybór anteny

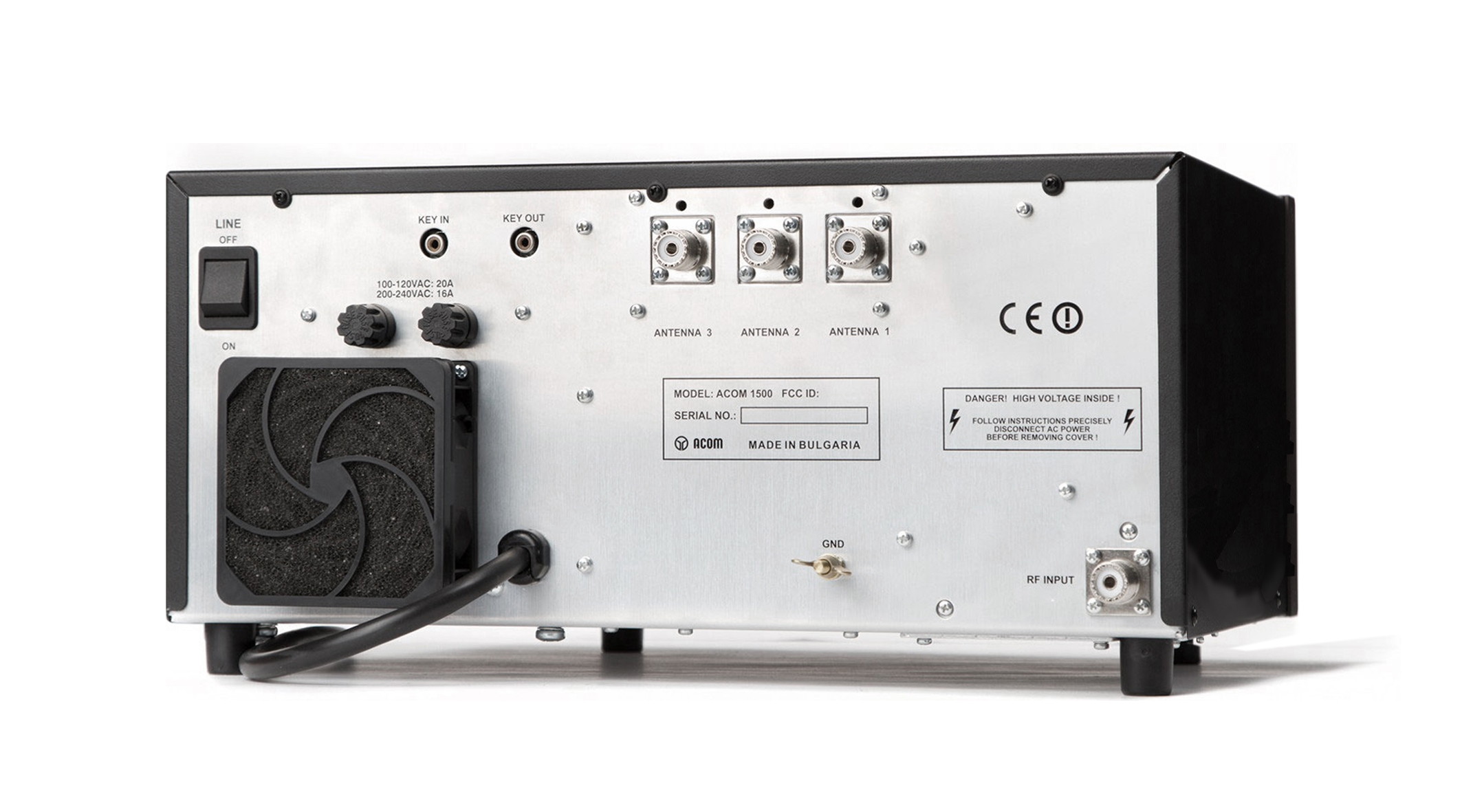

Trzy wyjścia antenowe można wybrać za pomocą przycisku na panelu przednim.

Łatwa konserwacja
Sygnatury stanu wewnętrznego wzmacniacza są przechowywane w pamięci nieulotnej dla 7 ostatnich zadziałań automatycznych zabezpieczeń. Informacje te można przesłać do dealera w celu diagnostyki. Korzystając z aplikacji EXCEL (dostępnej bezpłatnie w firmie ACOM lub u dealera) i komputera PC, można również samodzielnie zdekodować sygnatury.

Mniej hałasu w pomieszczeniu
Zestaw bocznikujący wejście i próżniowe przekaźniki antenowe są praktycznie bezgłośne, nawet w trybie QSK CW, dzięki specjalnemu montażowi.

Efektywne strojenie
Mniejszy QRM i lepsza kompatybilność elektromagnetyczna podczas strojenia. Strojenie wzmacniacza można uzyskać w mniej niż 10 sekund przy jednej czwartej nominalnej mocy wyjściowej.

Niezależność od transceivera
Wzmacniacz działa bez specjalnych sygnałów z transceivera – sygnał „Ground on TX” (PTT) i moc wyjściowa 85 W są wystarczające.

Szerokopasmowe dopasowanie wejściowe
Konstrukcja szerokopasmowego dopasowania wejściowego zapewnia doskonałe obciążenie transceivera w całym paśmie, od 1,8 MHz do 54 MHz.

Praca z jedną lampą
Wykorzystuje pojedynczą tetrodę wiązkową 4CX1000A/8168, ceramiczno-metalową, promieniową, o mocy rozpraszania anod 1000 W (chłodzoną wymuszonym obiegiem powietrza, sterowaną siatką), która została specjalnie zaprojektowana do pracy z liniowymi wzmacniaczami RF klasy AB1.

Ochrona lampy
Stały monitoring obejmuje ochronę napięć i prądów anod i siatki, a także temperatury powietrza wylotowego. Optymalizator polaryzacji zmniejsza ciepło rozpraszane przez lampę, a automatyczne zabezpieczenie przed przegrzaniem, zgodnie ze specyfikacją producenta lampy, jest dostępne.

Zabezpieczenie przed łukiem elektrycznym RF na wyjściu
Zastosowano zabezpieczenie przed łukiem elektrycznym w.cz. na wyjściu. Ta ważna funkcja chroni wzmacniacz, antenę, selektor antenowy i tuner przed poważnymi uszkodzeniami w przypadku ewentualnej awarii.

Zabezpieczenie przed wysokim napięciem
Ograniczenie prądu rozruchowego w zasilaczu wysokiego napięcia. Ta funkcja zmniejsza ryzyko dla wrażliwych urządzeń podłączonych do tego samego obwodu sieciowego (ważne w przypadku użytkowania przenośnego), gdy wzmacniacz jest włączony. Ponadto wzmacniacz można skonfigurować dla 8 różnych nominalnych napięć sieciowych: 100, 110, 120, 200, 210, 220, 230 lub 240 V AC, 50 lub 60 Hz.

Ciągły monitoring i/lub pomiar z możliwością wyboru
Ciągły monitoring i/lub pomiar z możliwością wyboru 12 najważniejszych parametrów wzmacniacza, wzbudnika i wybranej anteny za pośrednictwem wyświetlacza OLED.

Dokumentacja
Instrukcja obsługi jest dostępna wyłącznie w formacie PDF. Najnowsza wersja jest dostępna w zakładce „Pobierz” (patrz wyżej).
Firma ACOM tworzy i dystrybuuje swoją dokumentację wyłącznie w języku ANGIELSKIM. Jeśli potrzebujesz instrukcji obsługi w swoim języku lokalnym, skontaktuj się ze swoim sprzedawcą.

Warunki gwarancji
Warunki handlowe ACOM (Ogólne Warunki Sprzedaży i Ogólne Warunki Świadczenia Usług) są dostępne w plikach PDF w menu „Wsparcie” -> „Warunki handlowe”.
Nabywając produkty ACOM, Klient (Sprzedawca lub Użytkownik Końcowy) oświadcza, że akceptuje powyższe Warunki handlowe ACOM.

Specyfikacja wzmacniacza RF dużej mocy Acom1500:

  • Zakres częstotliwości:
    • Wszystkie pasma amatorskie od 1,8 do 54 MHz:
    • 1800–2000 MHz (pasmo 160 m)
    • 3500–4000 MHz (pasmo 80 m)
    • 7000–7300 MHz (pasmo 40 m)
    • 10100–10150 MHz (pasmo 30 m)
    • 14000–14350 MHz (pasmo 20 m)
    • 18068–18168 MHz (pasmo 17 m)
    • 21000–21450 MHz (pasmo 15 m)
    • 24890–24990 MHz (pasmo 12 m)
    • 28000–29700 MHz (pasmo 10 m)
    • 50000– 54 000 MHz (pasmo 6 m)*
      • (*) Szczegółowe informacje na temat przydziałów i ograniczeń można znaleźć w obowiązujących regionalnych planach zagospodarowania pasma i przepisach;
  • Moc wyjściowa:
    •  1500 W PEP lub 1200 W ciągłej nośnej, bez limitu modów;
  •  Zniekształcenia intermodulacyjne:
    • Poniżej 35 dB poniżej znamionowej mocy wyjściowej PEP;
  • Przydźwięk i szum:
    • Poniżej 40 dB poniżej znamionowej mocy wyjściowej
  • Tłumienie harmonicznych:
    •  1,8-21,5 MHz – lepsze niż 50 dB poniżej znamionowej mocy wyjściowej;
    • 24-54 MHz – lepsze niż 66 dB poniżej znamionowej mocy wyjściowej;
  • Impedancje wejściowe i wyjściowe
    • Wartość nominalna: 50 omów, niesymetryczne, złącza typu UHF (SO-239A);
  • Obwód wejściowy: szerokopasmowy, SWR poniżej 1,3:1, 1,8-54 MHz w trybie ciągłym (bez strojenia, bez przełączania);
  • SWR ścieżki obejściowej poniżej 1,1:1, 1,8-54 MHz w trybie ciągłym;
  • Możliwość dopasowania impedancji wyjściowej (anteny): SWR do 3:1 lub wyższy;
  • Typowo 13 dB, pasmo przenoszenia poniżej 1 dB (moc napędu 60–85 W przy mocy znamionowej);
  • Napięcie zasilania sieciowego
    • 85–132 V AC / 170–264 V AC (odczepy nominalne 100, 110, 120, 200, 210, 220, 230 i 240 V, tolerancja +10%–15%), 50–60 Hz, jednofazowe;
  • Pobór mocy z sieci
    • Do 3500 VA przy mocy znamionowej z sieci 200/240 V AC;
    • Do 2400 VA przy mocy wyjściowej 1000 W z sieci 100/120 V AC;
  • Bezpieczeństwo i kompatybilność elektromagnetyczna
    • Zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej Unii Europejskiej (CE);
    • Zgodność z przepisami amerykańskiej Federalnej Komisji Łączności (FCC) — identyfikator FCC: X8NX8NAA1500, data przyznania: 7 czerwca 2012 r.;
  • Wymiary i waga (w trakcie pracy, bez podłączonych kabli)
    • Szer. x Gł. x Wys.: 422 x 355 x 195 mm, 26,5 kg (16,7 x 14,0 x 7,7 cala, 58,5 funta);
  • Wymiary i waga wysyłkowa
    • Szer. x Gł. x Wys.: ok. 630 x 570 x 410 mm, 30,0 kg (24,8 x 22,5 x 16,2 cala, 66,2 funta), stan na wrzesień 2024 r.
    • Prosimy o kontakt w celu uzyskania szczegółów wysyłki;
  • Środowiska pracy
    • Zakres temperatur: od 0 do +50 stopni Celsjusza (od 32 do 122 stopni Fahrenheita);
    • Wilgotność względna powietrza: do 95% przy +35 stopniach Celsjusza (95 stopni Fahrenheita);
    • Wysokość nad poziomem morza: do 3050 m (10000 stóp) bez pogorszenia jakości sygnału.
