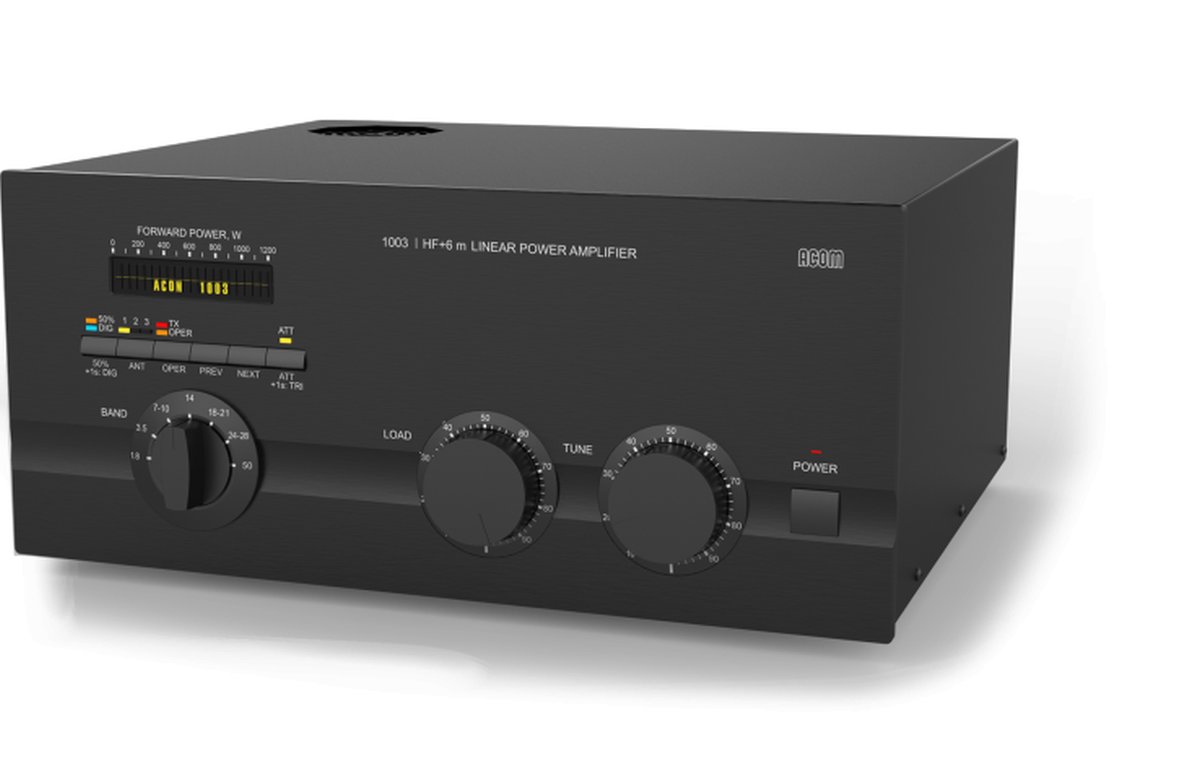

Acom 1003 Wzmacniacz mocy KF lampowy

Acom1003 Lampowy wzmacniacz mocy KF 1000W

Acom 1003 Wzmacniacz na pasma od 1,8MHz do 54MHz, zbudowany w oparciu o lampę 3CX800A7 (zachodni zamiennik GU74) na której może wydobyć 1kW PEP lub 900W mocy ciągłej. Wygląd i obsługa taka sama jak we wzmacniaczu Acom1000. ACOM1003 to ręcznie strojony i niezależny wzmacniacz liniowy, który obejmuje wszystkie amatorskie pasma radiowe od 1,8 MHz do 54 MHz. Dostarcza 1000 W mocy wyjściowej PEP lub 900 W ciągłej nośnej bez ograniczeń trybu pracy, z mocą wejściową 50-80 W (z transceivera).

Łatwy w obsłudze

Konfiguracja anteny jest prosta dzięki wskaźnikowi słupkowemu, do dokładnego ustawienia rzeczywistej rezystancji obciążenia na anodzie lampy (TRI). Tłumik wejściowy sterowany przez operatora umożliwia łatwe zmniejszenie mocy wejściowej, bez konieczności regulacji transceivera. Wskaźnik słupkowy mocy szczytowej, parametry operacyjne i wiadomości tekstowe są wyświetlane podczas pracy na dwuwierszowym wyświetlaczu OLED. Przełączanie odbioru/nadawania jest szybkie i zgodne z OSK, przy użyciu cichego przekaźnika kontaktronowego w.cz.

Bez tunera antenowego

Nie jest potrzebny żaden zewnętrzny tuner antenowy (ATU) do SWR anteny do 1:3. SWR do 1:3 jest dozwolony przy 1000 W mocy wyjściowej anteny.

Przyjazny dla użytkownika i trwały

Wzmacniacz, który jest zarówno przyjazny dla użytkownika, jak i dba o siebie.

• Wybierany przez operatora tryb klasy AB2 dla najlepszej liniowości lub klasa B dla minimalnej straty na anodzie w ciągłych trybach cyfrowych;
• Wybierane przez operatora tryby pełnej lub 50% zmniejszonej mocy wyjściowej bez spadku wydajności;
• Automatycznie sterowany przepływ powietrza chłodzącego;
• Ciągły monitoring parametrów i ochrony lampy;
• Możliwość monitorowania jednego z 20 wybranych przez operatora, parametrów wzmacniacza na wyświetlaczu;
• Unikalna ochrona ACOM dla przełącznika pasm (BAND);
• Oryginalna – ACOM – ochrona wyładowań w.cz. na wyjściu lub na antenie;
• Oryginalny monit ACOM TRI: wskaźnik słupkowy do szybkiego i dokładnego ustawienia rzeczywistej rezystancji obciążenia na anodzie lampy po dopasowaniu do anteny;
• Fabrycznie ustawione filtry dolnoprzepustowe wejściowe dla najlepszej liniowości i SWR wejściowego mniejszego niż 1,3 dla dowolnego pasma radiowego amatorskiego;

Wyświetlacz OLED

Dwuwierszowy wyświetlacz OLED (Organic Light Emitting Diode) ze wskaźnikiem szczytowym mocy wyjściowej, 20 parametrami operacyjnymi i szczegółowymi wiadomościami tekstowymi. Wszystkie wskazania stanu wzmacniacza są wyjaśnione za pomocą szczegółowego tekstu wyświetlanego na wyświetlaczu OLED.

Trzy wyjścia antenowe

Trzy wyjścia antenowe można wybrać za pomocą przycisku na panelu przednim.

Mniejszy hałas w pomieszczeniu

Przekaźnik kontaktronowy anteny HF zapewniający praktycznie bezgłośną pracę przełączania, zgodna z QSK praca CW

Niezależny od transceivera

Wzmacniacz działa bez specjalnych sygnałów z transceivera — „Ground on TX” (PTT) i moc sterowania RF 80 W są wystarczające.

Działanie pojedynczej lampy

Używa pojedynczej triody cermetowej 3CX800A7 w uziemionej pętli siatki.

Ochrona lampy

Ciągły monitoring parametrów i ochrona lampy.

Ochrona łuku RF na wyjściu

Oryginalna ochrona łuku HF ACOM na wyjściu lub przy antenie.

Zasilanie

Jednofazowe zasilanie sieciowe, 90-132 / 180-264 VAC przy 50-60 Hz, pobór mocy przy mocy znamionowej – 2000 VA, cosϕ=0,8 przy 240 VAC. Zasilacz wzmacniacza można skonfigurować dla 8 różnych nominalnych napięć liniowych: 100, 110, 120, 200, 210, 220, 230 lub 240 VAC.

Łatwa konserwacja

Pamięć nieulotna z Opisami 8 ostatnich zdarzeń błędów: „Serious Fault Protection”.

Dokumentacja

Instrukcja użytkownika jest dostępna wyłącznie w pliku PDF. Najnowsza wersja instrukcji użytkownika jest dostępna w zakładce Pobieranie (patrz powyżej).

Specyfikacja:

• Zakres częstotliwości
  • Wszystkie pasma amatorskie od 1,8 do 54 MHz:
  • 1,800 – 2,000 MHz (pasmo 160 m)
  • 3,500 – 4,000 MHz (pasmo 80 m)
  • 5,250 – 5,450 MHz (pasmo 60 m)*
  • 7,000 – 7,300 MHz (pasmo 40 m)
  • 10,100 – 10,150 MHz (pasmo 30 m)
  • 14,000 – 14,350 MHz (pasmo 20 m)
  • 18,068 – 18,168 MHz (pasmo 17 m)
  • 21,000 – 21,450 MHz (pasmo 15 m)
  • 24,890 – 24,990 MHz (pasmo 12 m)
  • 28,000 – 29,700 MHz (pasmo 10 m)
  • 50,000 – 54,000 MHz (pasmo 6 m)*
  • (*) Zapoznaj się z obowiązującymi regionalnymi planami pasm i przepisami dotyczącymi konkretnych przydziałów i ograniczeń;
  • W szczególnych przypadkach biznesowych można omówić rozszerzenia lub zmiany zasięgu częstotliwości, ale należy to uzgodnić przed złożeniem zamówienia. W każdym razie nie jest to obowiązek producenta i nie może być sprzeczne z lokalnymi przepisami i regulacjami
• Moc wyjściowa: 1000 W PEP lub 900 W ciągłej nośnej, bez ograniczeń trybu pracy
  • W trybach ciągłej nośnej (RTTY itp.) dla transmisji dłuższych niż 5 minut należy zamontować zewnętrzny wentylator pomocniczy
• Zniekształcenia intermodulacyjne przy mocy znamionowej: Nie więcej niż 34 dB IMD3 w odniesieniu do jednego z dwóch tonów (40 dB w odniesieniu do PEP)
• Szum elektryczny i szum: Nie więcej niż 40 dB przy mocy znamionowej
• Tłumienie emisji harmonicznych
  • 1,8-29,7 MHz – nie mniej niż 50 dB poniżej mocy znamionowej
  • 50-54 MHz – nie mniej niż 70 dB poniżej mocy znamionowej
• Impedancje wejściowe i wyjściowe
  • 50 Ohm asymetryczne, złącza koncentryczne UHF (SO-239A)
  • Obwód wejściowy: fabrycznie ustawione filtry dolnoprzepustowe dla wysokiego poziomu liniowości i SWR wejściowy nie więcej niż 1,3 w każdym paśmie częstotliwości radiowych HAM od 160 m do 6 m
  • SWR sekcji obejściowej: nie więcej niż 1,1 w sposób ciągły od 1,8 MHz do 54 MHz
  • Zakres dopasowanych impedancji wyjściowych: SWR do 3 przy dowolnym kącie fazowym
• Wzmocnienie w.cz.: 12 dB ±1 dB (50-80 W na wejściu dla znamionowej mocy wyjściowej)
• Napięcie zasilania sieciowego
  • 90-132 / 180-264 VAC (100, 110, 120, 200, 210, 220, 230 lub 240 VAC znamionowe odczepy, tolerancja ±10%), 50-60 Hz, jednofazowe
• Pobór mocy sieciowej: 2000 VA przy mocy znamionowej, cosϕ=0,8 przy 240 VAC
• Bezpieczeństwo i zgodność elektromagnetyczna
  • Zgodność z wymogami bezpieczeństwa i zgodności elektromagnetycznej CE, a także z przepisami Federalnej Komisji Łączności (FCC) USA
• Rozmiar i waga (podczas pracy, bez podłączonych kabli)
  • Szer. x gł. x wys.: 423 x 398 x 195 mm, 21,0 kg (16,7 x 15,7 x 7,7 cala, 46,3 funta)
• Rozmiar i waga przesyłki
• Szer. x gł. x wys.: ok. 632 x 583 x 413 mm, 25,0 kg (24,9 x 23,0 x 16,3 cala, 55,2 funta)
• Środowiska pracy
  • Zakres temperatur: od 0 do +50 stopni Celsjusza (od 32 do 122 stopni Fahrenheita)
  • Wilgotność względna powietrza: do 95% przy +35 stopniach Celsjusza (95 stopni Fahrenheita)
  • Wysokość nad poziomem morza: do 3050 m (10000 stóp) bez pogorszenia jakości wyjściowej.
