MFJ-209 – Analizator antenowy – miernik SWR

1.8-170MHz w zakresach, UHF, 8x AA/12V

Informacje dodatkowe

Producent

Brak w magazynie

1 016,00  netto: 826,02

Brak w magazynie

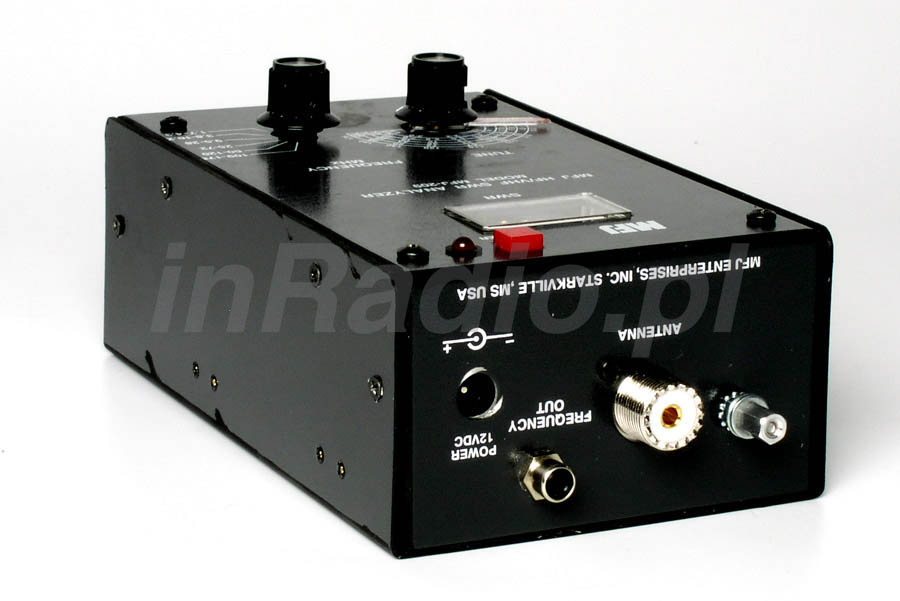

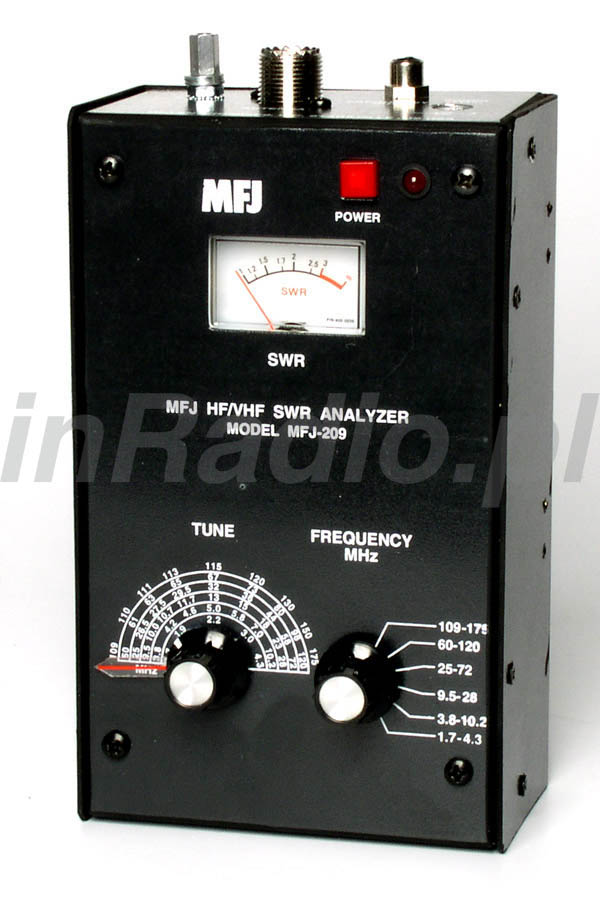

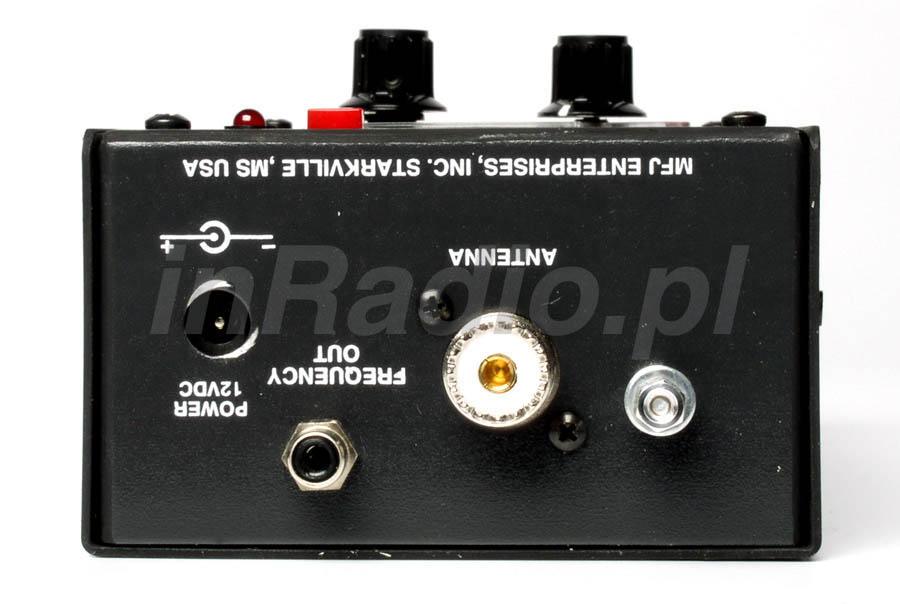

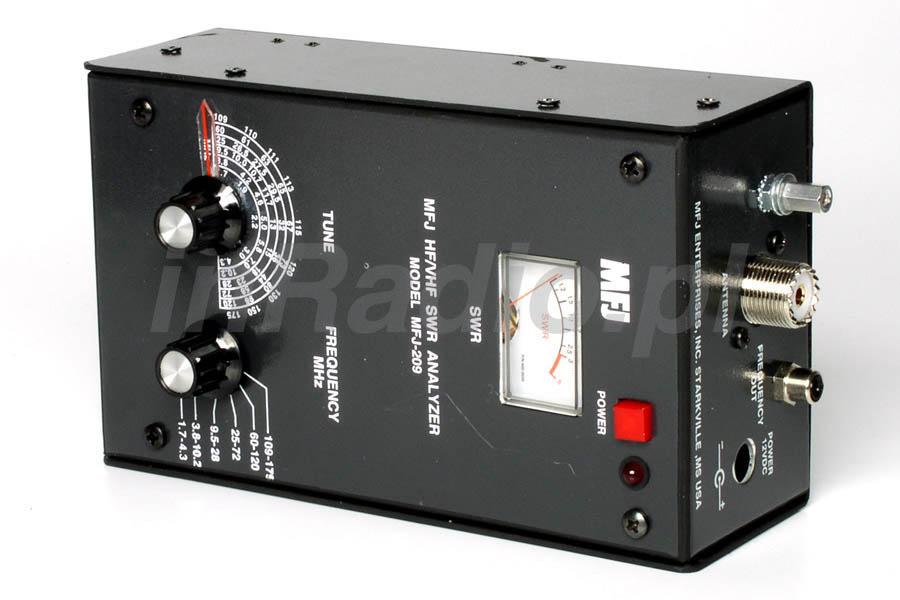

MFJ-209 Analizator antenowy – miernik SWR Anten

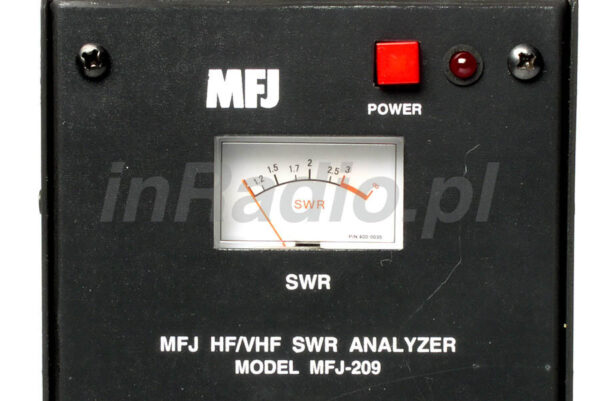

Analizator antenowy MFJ-209 umożliwia pomiar SWR w zakresie 1.8-170MHz na analogowym wskaźniku wychyłowym. Posiada przełącznik do wyboru podzakresu częstotliwości i gałkę do precyzyjnego dostrojenie.

Brak wyświetlacza LCD, miernika częstotliwości i obwodu ładowania akumulatorów. Zasilanie z ośmiu ogniw AA. Kompaktowa, poręczna obudowa o wymiarach 171mm /102mm /64mm (wys. x szer. x głęb.).

MFJ209 może służyć do pomiarów i regulacji anten W zakresie:

  • Częstotliwość rezonansowa anten, pomiar SWR, efektywności oraz pasmowo-przepustowości.
  • SWR i częstotliwość dostrojenia tunerów antenowych
  • Częstotliwość nadajników i oscylatorów
  • Dławiki RF i ich rezonanse
  • Pojemności kondensatorów
  • Częstotliwość rezonansowa pułapek (trapów)
  • Przewody antenowe, ich rezonans, współczynnik prędkości, straty
  • Strojone obwody i ich częstotliwości rezonansowe
  • Koncentryczne i zrównoważone linie przesyłowe, ich impedancja, współczynnik prędkości, rezonans.

Zakresy częstotliwości zmienianych przełącznikiem FREQUENCY:

  • 1.8 – 4 MHz
  • 4 – 10 MHz
  • 10 – 26.2 MHz
  • 26.2 – 62.5 MHz
  • 62.5 – 113 MHz
  • 113 – 170 MHz

Dodatkowe informacje:

  • Analizator antenowy MFJ 209 – instrukcja obsługi (ang.)
