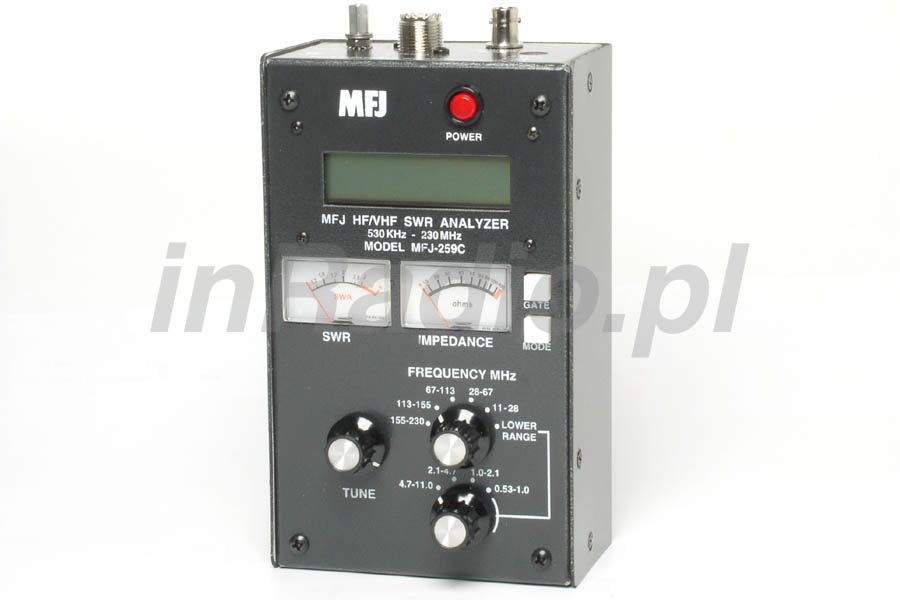

MFJ-259C Analizator Antenowy

MFJ-259C Najpopularnijszy analizator antenowy z wieloma funkcjami

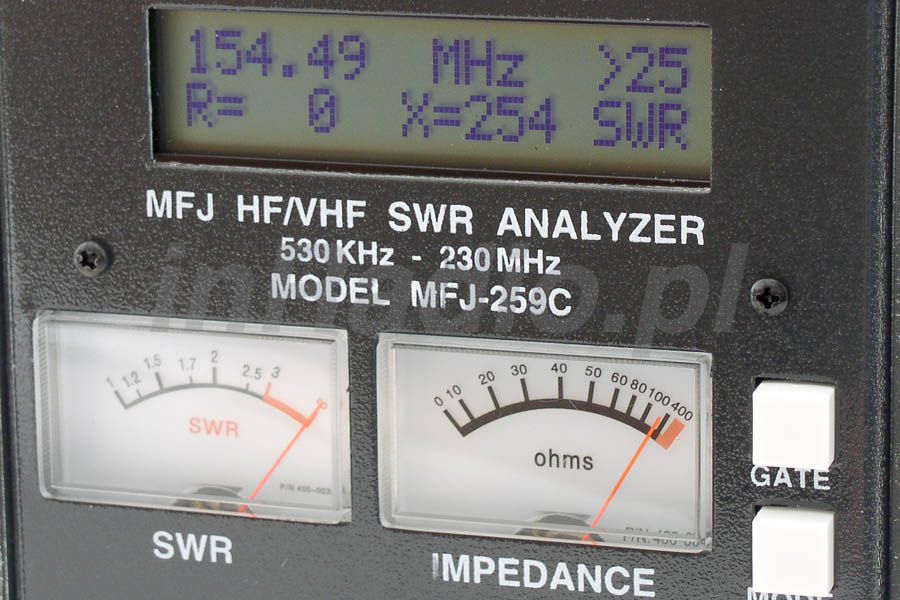

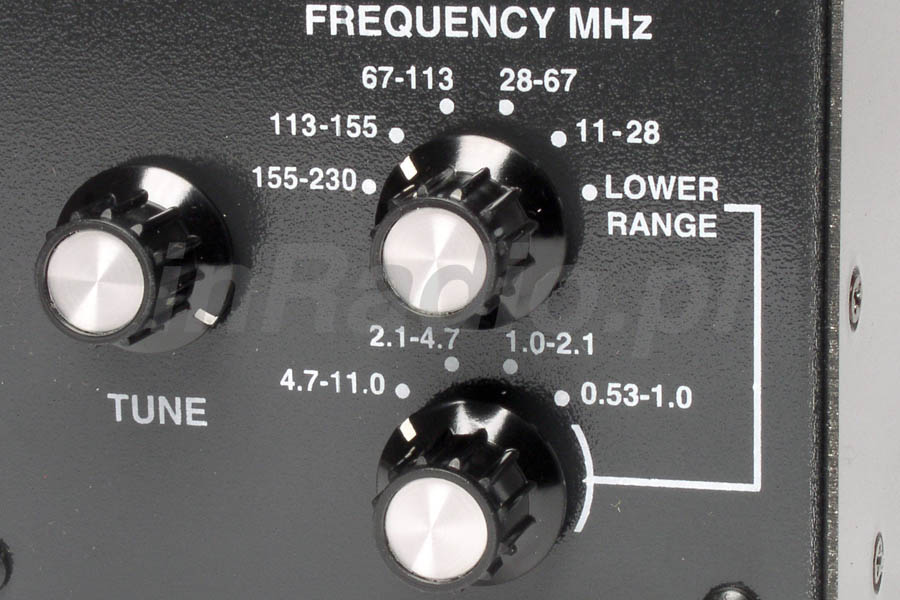

Analizator MFJ-259C daje pełny obraz możliwości Twojej anteny, umożliwiając pomiar jej SWR i impedancji zespolonej w zakresie częstotliwości 0.53 do 230MHz. Impedancja zespolona mierzona jest jako szeregowe połączenie rezystancji i reaktancji (R+jX) lub moduł impedancji (Z) i faza (stopnie). Można pomierzyć współczynnik prędkości, tłumienie kabla koncentrycznego w dB, jego długość i odległość do przerwy lub zwarcia. Dodatkowo SWR, straty wtrąceniowe i współczynnik odbicia dla każdej dowolnej częstotliwości niezależnie. Do tego dochodzi jeszcze pomiar indukcyjności w uF i pojemności w pF dla częstotliwości w.cz.. Wyniki pomiarów pokazywane są na dużym czytelnym dwurzędowym wyświetlaczu LCD i na wskaźnikach wychyłowych. Przyrząd posiada wbudowany miernik częstotliwości, układ ładowania akumulatorów Ni-Cad, system oszczędzania zasilania, ostrzeganie o niskim poziomie napięcia baterii, układ płynnego dostrojenia i wiele więcej. Bardzo łatwa obsługa! Wystarczy wybrać odpowiedni zakres częstotliwości przełącznikiem obrotowym i dostroić się gałką – tak jak w każdym transceiverze. SWR i impedancja zespolona pokazywane są natychmiast.

Zobacz, co za pomocą tego przyrządu możesz zrobić!

• Znajdź prawdziwą częstotliwość rezonansową swojej anteny. Dostrój dipole i verticale. Dopasuj parametry anten Yagi, quad, pętlowych i innych, zmieniając odległości elementów anten lub ich wysokość, obserwując równocześnie SWR i zmiany rezystancji oraz reaktancji. Wystarczy tylko obserwować wskaźniki, aby być dokładnie zorientowanym, co robić.
• Precyzyjnie i szybko dostrój czułe anteny samochodowa KF do rzadkiego DXa – bez obciążania swojego transceivera wysokim SWR.
• Pomierz szerokość pasma anteny dla SWR 2:1 na jednym paśmie, lub też przeanalizuj możliwe do osiągnięcia parametry Twojej anteny dla wielu pasm.
• Sprawdź SWR poza pasmem amatorskim bez naruszania norm FCC. Domysły i spekulacje zamień na wiarygodne wyregulowanie obwodów dopasowujących i balunów.
• Zmierz odległość do zwarcia lub przerwy w uszkodzonym kablu koncentrycznym. Pomierz długość kabla koncentrycznego na bębnie, zmierz jego tłumienie, współczynnik prędkości i impedancję.
• Pomierz indukcyjność i pojemność. Pomierz częstotliwość rezonansową i określ dobroć Q dla trapów, pętli dostrajających, linii antenowych, cewek w.cz., obwodów dostrojczych i balunów.
• Ustaw dla tunera antenowego dopasowanie 1:1 bez produkowania niepotrzebnych QRM-ów. I to jest zaledwie początek! MFJ-259B to wielofunkcyjne krótkofalarskie urządzenie pomiarowo-testowe zawierające miernik częstotliwości, generator sygnału w.cz., analizator SWR, analizator rezystancji i reaktancji w.cz., analizator kabli koncentrycznych, miernik pojemności i indukcyjności – i wiele więcej.

Zabierz go wszędzie!

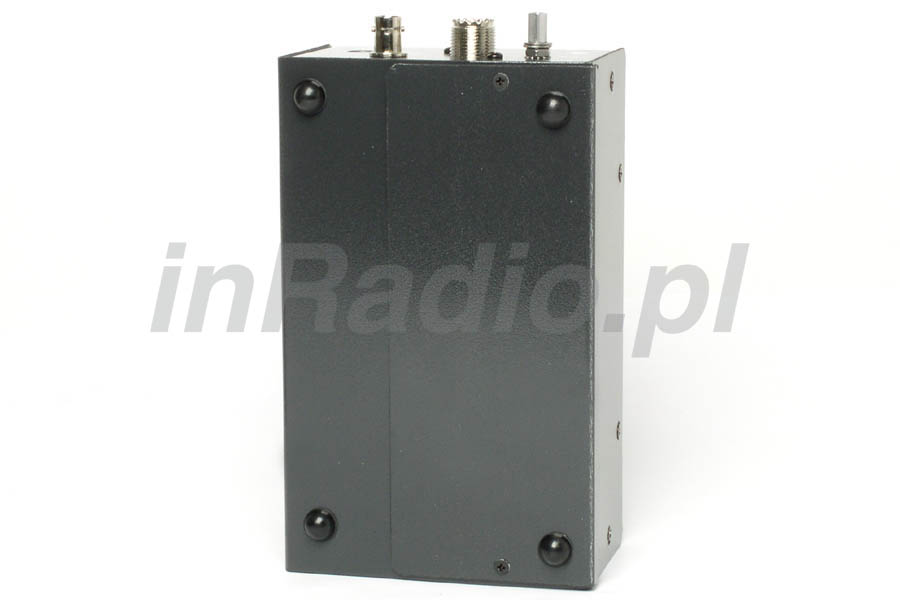

Analizator MFJ-259C jest urządzeniem całkowicie przenośnym, daje zabrać się wszędzie, w dalekie wyprawy DX-owe i na czubek masztu. Do zasilania można zastosować 10 baterii AA lub akumulatory Ni-Cad. Wytrzymała, całkowicie metalowa obudowa ma wymiary tylko 171x102x50mm (wys. x szer. x głęb.).

Jak dobry jest analizator antenowy MFJ-259C ?

Analizatory SWR firmy MFJ pracują tak dobrze, że wielu producentów anten używa ich w swoich laboratoriach i na liniach produkcyjnych – oszczędzając tysiące dolarów na drogim sprzęcie pomiarowym. Używane są przez profesjonalistów z branży antenowej na całym świecie.

Analizator MFJ-259C umożliwia pomiar:

• Współczynnika fali stojącej SWR
• Zespolonej impedancji w.cz.:
• Rezystancja (R) i Reaktancja (X)
• Moduł impedancji (Z) i Faza (stopnie)
• Tłumienia kabla koncentrycznego (dB)
• Długości kabla koncentrycznego i odległości do uszkodzenia
• Strat wtrąceniowych
• Współczynnika odbicia
• Indukcyjności
• Pojemności
• Napięcia baterii.

Podstawowe cechy:

• zakres pracy 0.53 – 230 MHz.
• możliwość dostrajania prostych układów antenowych
• łatwa obsługa przy pomocy dwóch pokręteł
• płynne dostrojenie
• 8-bitowy konwerter Analog /Cyfra
• oszczędzanie energii
• miernik częstotliwości
• wskaźniki wychyłowe
• sygnalizacja niskiego stanu naładowania akumulatorów
• układ ładowania akumulatorów Ni-Cad/Ni-MH
• wyświetlacz LCD
• estetyczna czarna metalowa obudowa
• wbudowany generator sygnałowy
• wbudowany miernik częstotliwości
• pomiar indukcyjności i pojemności linii antenowych
• pomiar impedancji
• bogactwo funkcji obliczeniowych
• pomiar współczynnika SWR dla układów o impedancji innej niż 50 Ohm
• pomiar tłumienia przewodów

Specyfikacja techniczna analizatora antenowego MFJ259C :

Wyposażenie standardowe:

• instrukcja obsługi w języku polskim
• instrukcja obsługi w języku angielskim

Dodatkowe informacje o analizatorze antenowym MFJ-259 C :

• Analizator antenowy MFJ 259 C – instrukcja obsługi (ang.)
