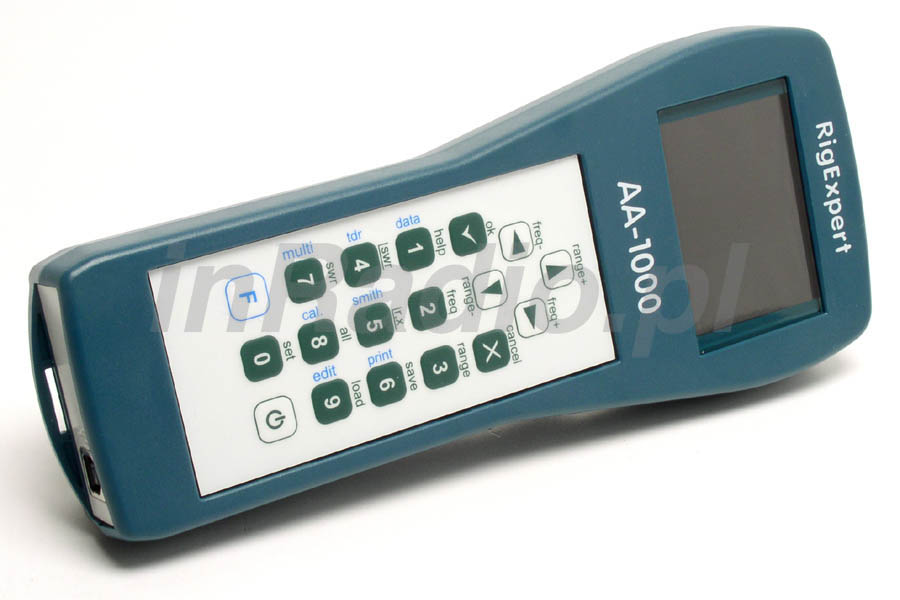

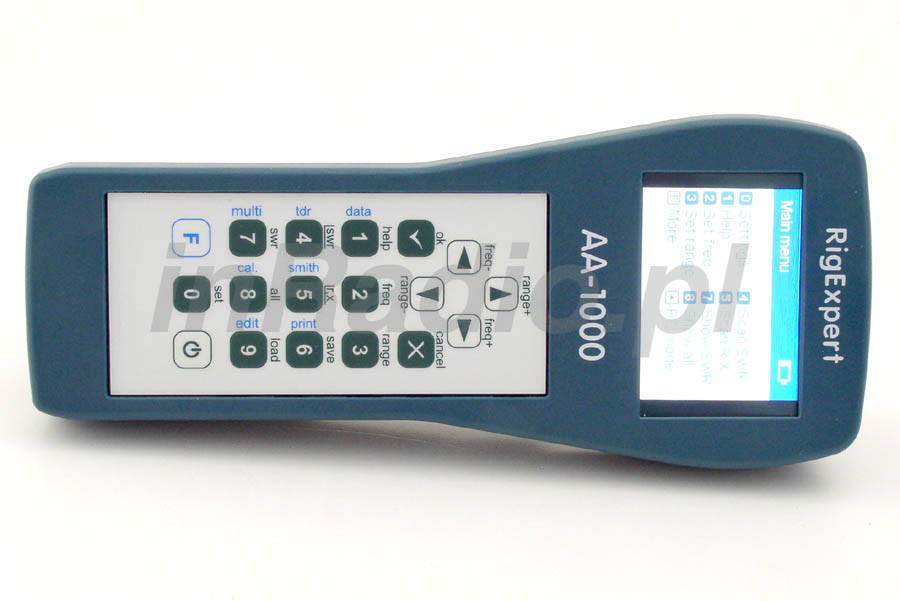

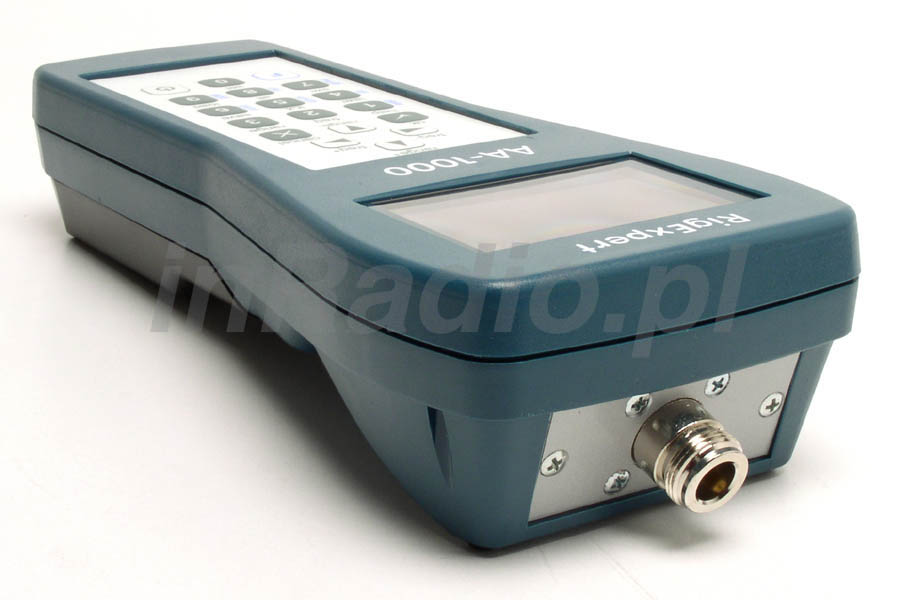

RigExpert AA-1000 Analizator Antenowy

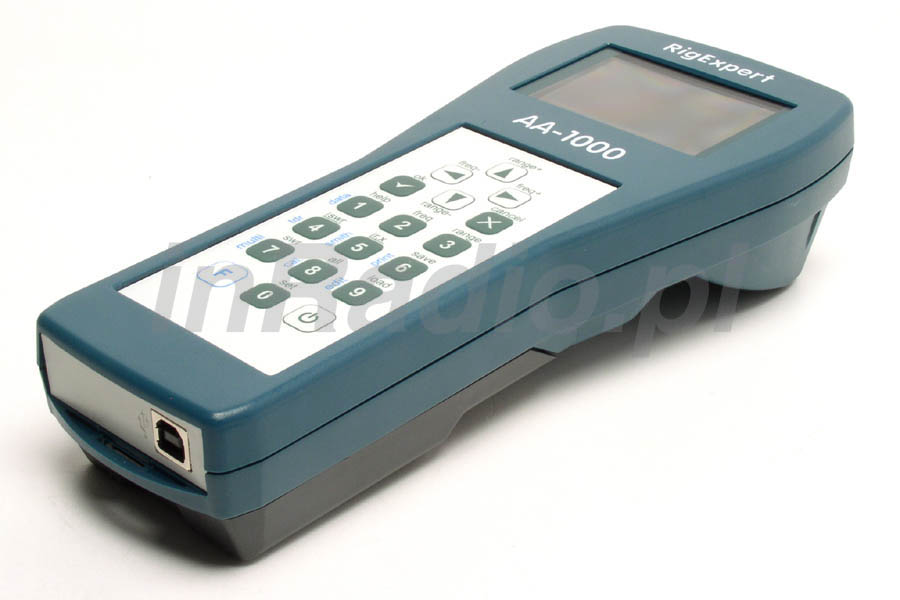

Analizator antenowy RigExpert AA-1000

AA-1000 Rigexperta to kolejny model po AA-600 który posiada wykres Smitha. Analizator antenowy AA1000 jest przeznaczony do testowania, sprawdzania, strojenia lub napraw anten i przewodów antenowych. Porównując do poprzednich modeli analizatorów szybciej kreśli wykresy, posiada reflektometr w dziedzinie czasu rzeczywistego, wykres Smitha, kolorowy wyświetlacz LCD (mogący rysować funkcje w różnych kolorach, dzięki czemu odczyt jest łatwiejszy). Zasilanie USB lub wewnętrzne z 3 ogniw AA. Urządzenie można skalibrować (zalecane powyżej 100MHz przez producenta)  z dowolnym odcinkiem przewodu który stanie się przeźroczysty dla pomiaru. Urządzenie posiada polskie menu.

RigExpert AA1000 jest analizatorem o wielkich możliwościach jak na przenośne urządzenie. Pracuje w zakresie do 1GHz, posiada możliwość wyświetlania danych w postaci wykresu Smitha, TDR, wyświetla znacznie więcej wyników pomiarów niż starsze modoele analizatorw RIGEXPERT. Jest także szybszy w obliczeniach. Posiada możliwość skorygowania lini transmisyjnej tak że będzie widziana jako wyjście z analizatora i dopiero od zakończenia tegoż przewodu analizator będzie dokonywał pomiarów. Kolorowy ekran pozwala na łatwiejsze zorientowanie się w wynikach pomiarów.

RigExpert AA 1000 posiada wszystkie funkcje poprzednich modeli analizatorów:

• wyświetlanie/pomiar ciągłego WFS (dalej SWR), odczyt kilku pasm na raz,
• AIR czyli strojenie anteny na dachu z podręcznym radiem do odbioru na zakresie 2m gdy analizator jest podłączony w domu na końcu przewodu.
• Wykres SWR, R,X, all czyli wszystkie dostępne dane nt pomiaru.
• Zapis i odczyt z pamięci urządzenia wyników pomiaru – można przenieść na komputer lub wydrukować.
• Dodatkowo wbudowany TDR który wcześniej występował tylko w modelu AA230pro.
• Pod przyciskiem 1 (DATA) znajduje się multum informacji z pomiaru.

Analizator antenowy RIGEXPERT  AA-1000 jest narzędziem laboratoryjnym przeznaczonym do testowania, kontroli, strojenia oraz napraw anten i linii zasilających pracujących w zakresie od 0.1 do 1000 MHz.

• Graficzny prezentacja wartości współczynnika SWR oraz impedancji, pozwala znacząco skrócić czas potrzebny do prawidłowego zestrojenia anteny.
• Tryby pracy MultiSWR™ i SWR2Air™ wspomagają i tak już bardzo łatwy w użyciu tryb pomiarów, a dodatkowe funkcjonalności w postaci pamięci pomiarów (100 komórek) i możliwości podłączenia do komputera (kreślenie wykresów), czynią ten przyrząd atrakcyjnym zarówno dla profesjonalistów, jak i dla hobbystów.

TRYB MultiSWR™:

• Zapewnia możliwość wyświetlania wartości (liczbowo lub graficznie) współczynnika SWR na maksymalnie pięciu zadanych częstotliwościach, co skutecznie wspomaga strojenie anten wielopasmowych.

TRYB SWR2Air™:

• Wspomaga proces strojenia anten zasilanych długimi liniami – typowo (w takiej sytuacji) jedna osoba wykonuje czynności strojeniowe przy antenie, a druga kontroluje wartość osiągniętego współczynnika SWR. Użycie trybu SWR2Air™ pozwala te same czynności wykonać znacznie szybciej, bo wartość współczynnika SWR nadawana jest na wybranej częstotliwości VHF lub UHF. Długość odbieranego na przenośnym urządzeniu sygnału jest zależna od wartości współczynnika SWR.

Podstawowe cechy analizatora antenowego RIGEXPERT AA-1000

• szybkie sprawdzenie anteny
• strojenie anteny do jej rezonansu
• wykonywanie charakterystyk porównawczych przed i po niespodziewanych zdarzeniach (deszcze, burze, huragany itp.)
• dopasowywanie linii zasilających lub pomiar ich parametrów
• lokalizacja miejsc uszkodzeń linii zasilających
• pomiar pojemności lub indukcyjności obciążeń reaktancyjnych

Przykładowe wskazania wyświetlacza Rigexperta AA-1000

Wyposażenie standardowe analizatora antenowego RIGEXPERT AA1000

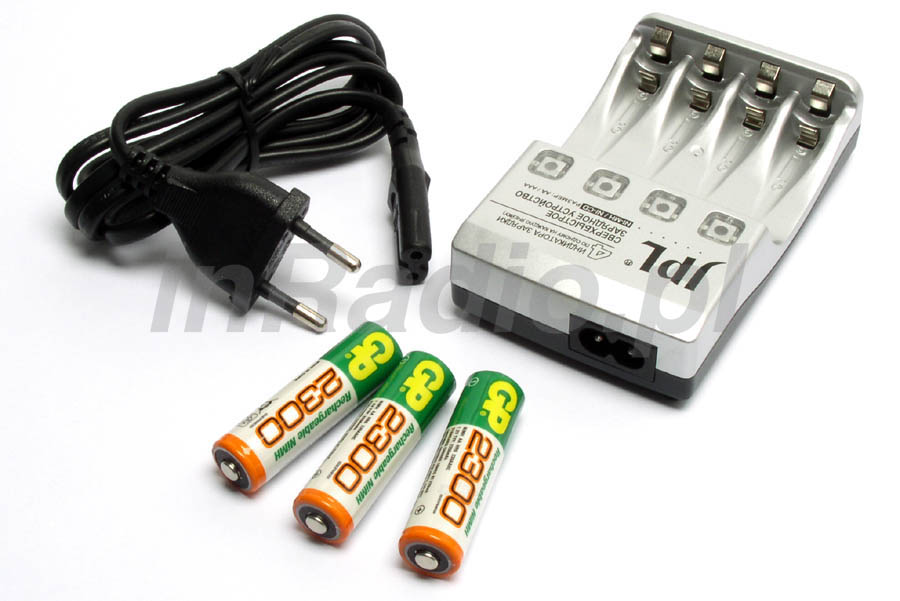

• akumulator

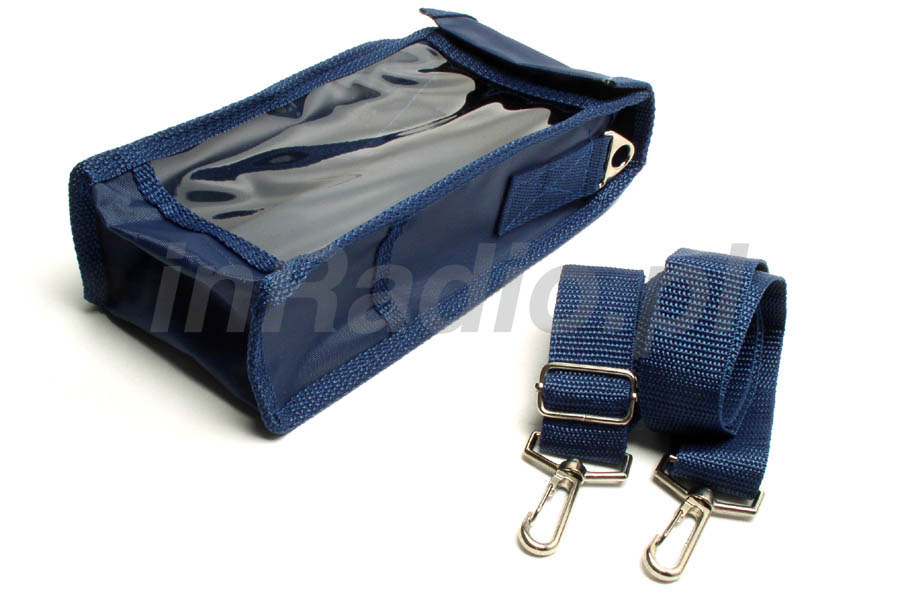

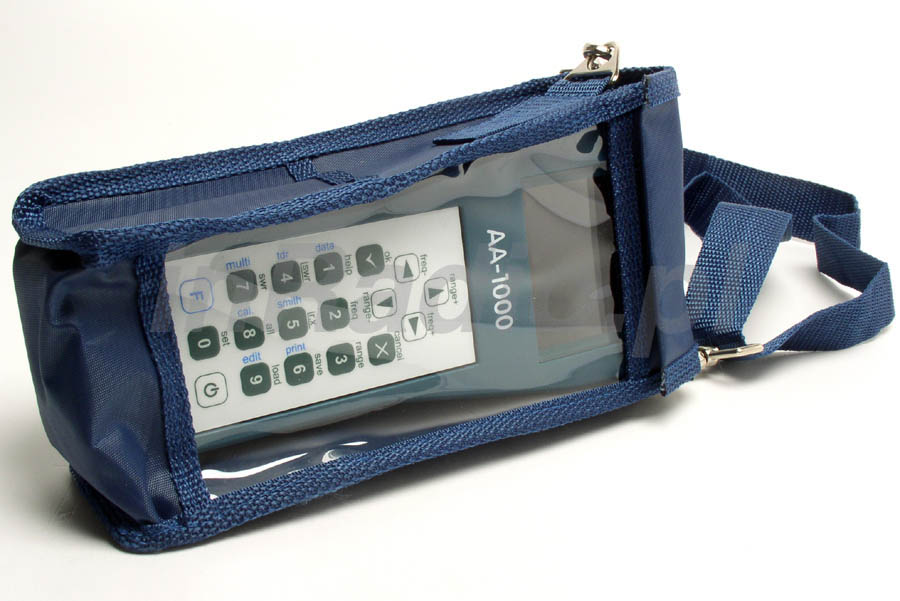

• pokrowiec z paskami
• ładowarka

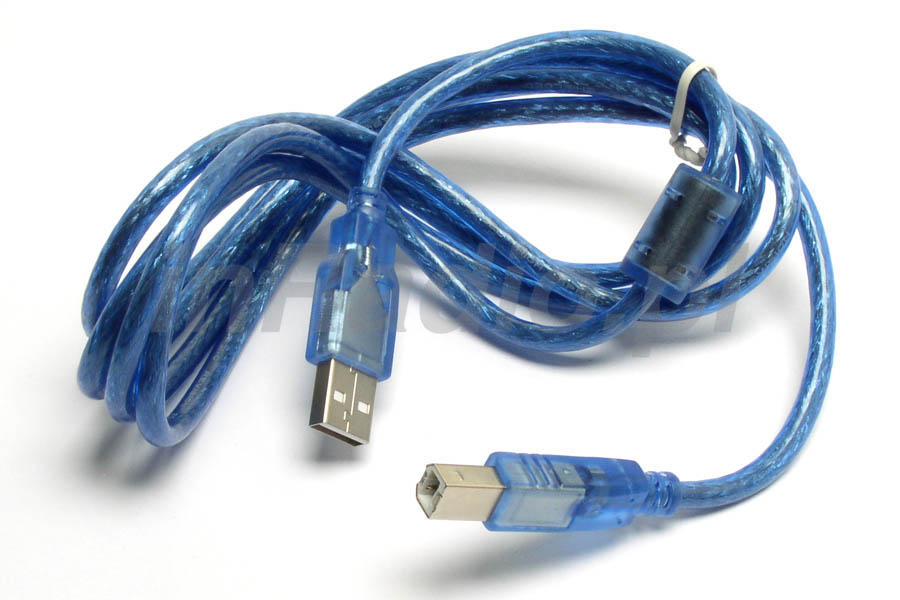

• przewód USB
• instrukcja obsługi w języku polskim
• płyta CD ze sterownikami i oprogramowaniem

Unboxing podobnego analizatora:

Dodatkowe materiały AA-1000 :

• RIGEXPERT AA-1000 – instrukcja obsługi
• RIGEXPERT AA1000 – Instrukcja obsługi oprogramowania
