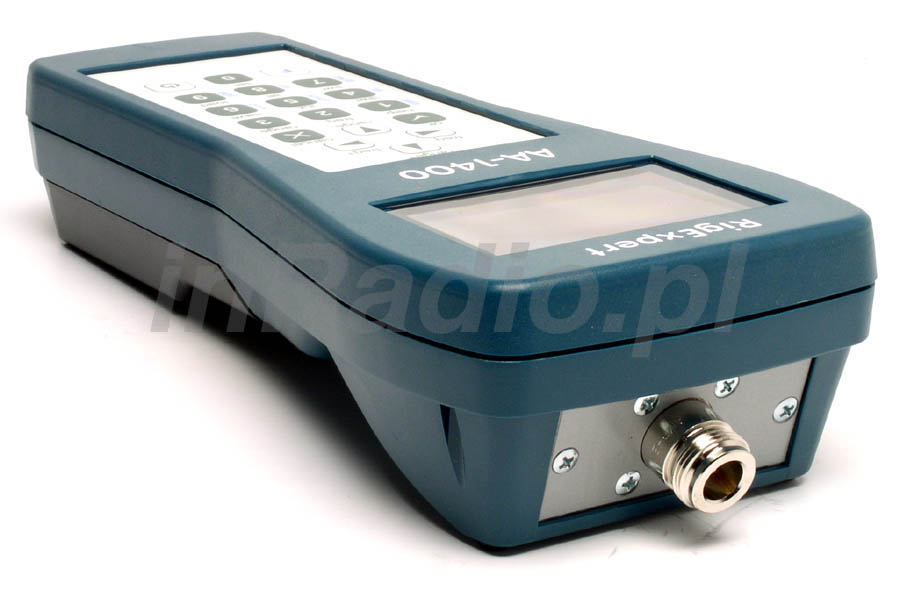

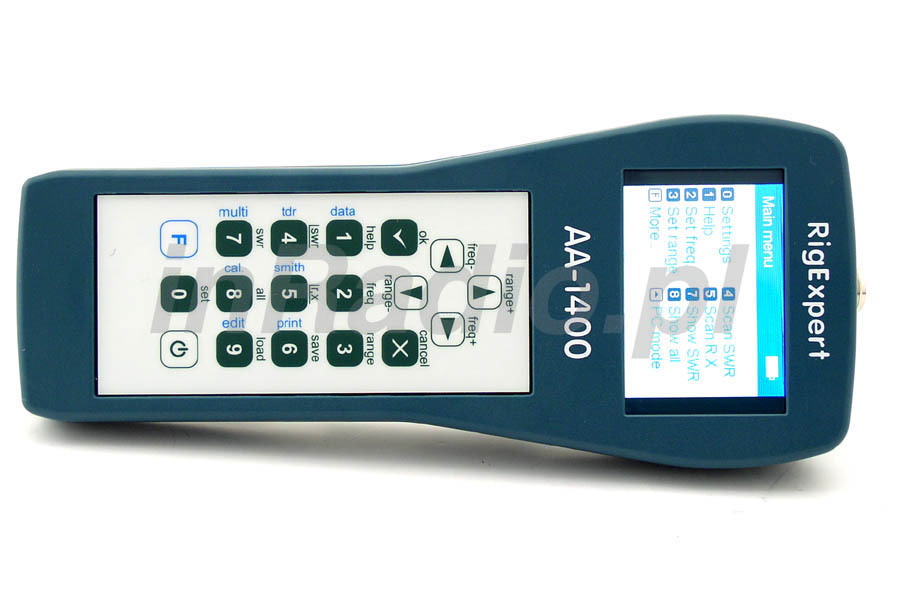

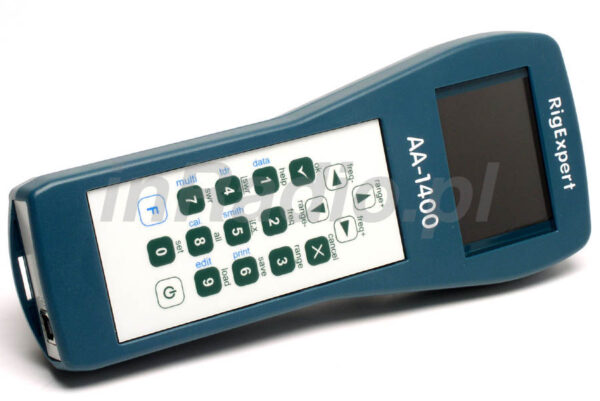

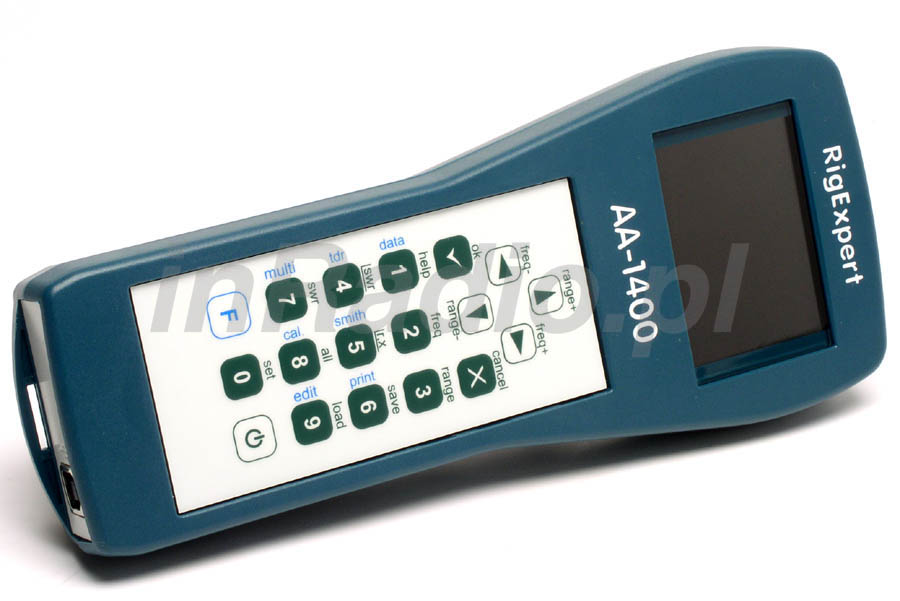

RigExpert AA-1400 Analizator Antenowy

Co ciekawego posiada analizator antenowy RigExpert AA-1400 ?

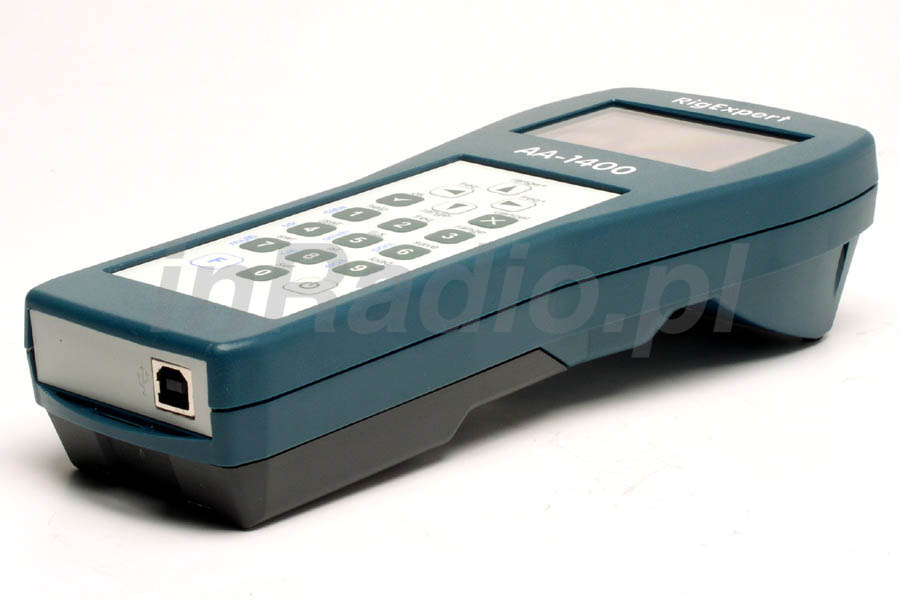

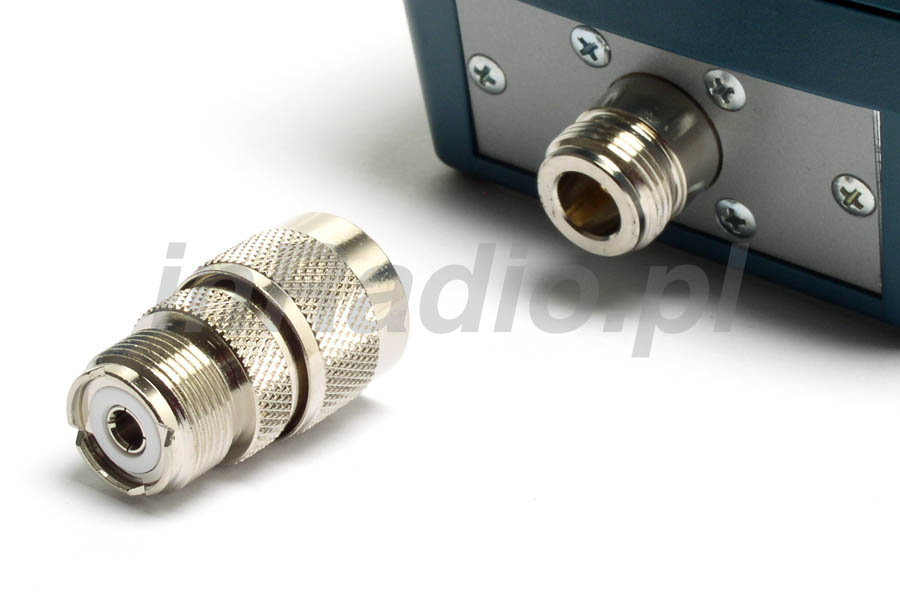

AA-1400 Rigexpert analizator antenowy który posiada i wykres Smitha i TDR i granicę częstotliwości do 1,4GHz bez żadnych dziur w częstotliwościach i to wszystko w jednym analizatorze! Posiada sloty na baterie AA, więc jeśli robisz dużo pomiarów, można zaopatrzyć się w dodatkowe akumulatorki (3 sztuki) lub dobrej jakości baterie i można robić pomiary godzinami. Analizator AA 1400 jest wyposażony w złącze USB które słuzy nie tylko do przesyłania danych do komputera lub jego sterowaniem , ale umożliwia także zasilanie z portu USB. Czyli USB, oprogramowanie sterujące / ściągające z pamięci wewnętrznej analizatora zapisane pomiary anten ale dołożona jest funkcja tak jak w pozostałych analizatorach antenowych takich jak AA-600 czy AA-1000 możliwość przeprowadzenia kalibracji! Kalibracja może być dokonana nie tylko na dołączonym adapterze UC1-N, ale także na przewodzie jaki sobie użytkownik podłączy. I to dla każdej z impedancji 50, 25 czy 100 lub 75 omów! Kolejnym atutem jest że Analizatory antenowe od AA600 do AA1400 posiadają polskie menu. Kolejny dodatek to kolorowy ekran, który moze mieć zmienioną kolorystykę jeśli np: słońce będzie uniemożliwiało odczyt danych z ekranu kreślącego wykres lub pokazane inne pomiary anteny.

RigExpert AA1400 jest analizatorem antenowym o wielkich możliwościach jak na przenośne urządzenie. Działa do 1400MHz, szybciej przelicza i wyświetla dane na ekranie, rysuje wykres Smitha, wykres TDR, pokazuje więcej pomiarów i ma możliwość skorygowania lini transmisyjnej tak że będzie widziana jako wyjście z analizatora i dopiero od zakończenia tegoż przewodu analizator będzie dokonywał pomiarów.

Analizator antenowy Rigexperta AA1400 posiada funkcje poprzednich modeli

• wyświetlanie/pomiar ciągłego WFS (dalej SWR), odczyt kilku pasm na raz,
• AIR czyli strojenie anteny na dachu z podręcznym radiem do odbioru na zakresie 2m gdy analizator jest podłączony w domu na końcu przewodu.
• Wykres SWR, R,X, all czyli wszystkie dostępne dane nt pomiaru.
• Zapis i odczyt z pamięci urządzenia wyników pomiaru – można przenieść na komputer lub wydrukować.
• Dodatkowo wbudowany TDR który wcześniej występował tylko w modelu AA230pro.
• Pod przyciskiem 1 (DATA) znajduje się multum informacji z pomiaru.

Analizator antenowy RIGEXPERT  AA-1400 jest narzędziem laboratoryjnym przeznaczonym do testowania, kontroli, strojenia oraz napraw anten i linii zasilających pracujących w zakresie od 0.1 do 1400 MHz.

• Graficzny prezentacja wartości współczynnika SWR oraz impedancji, pozwala znacząco skrócić czas potrzebny do prawidłowego zestrojenia anteny.
• Tryby pracy MultiSWR™ i SWR2Air™ wspomagają i tak już bardzo łatwy w użyciu tryb pomiarów, a dodatkowe funkcjonalności w postaci pamięci pomiarów (100 komórek) i możliwości podłączenia do komputera (kreślenie wykresów), czynią ten przyrząd atrakcyjnym zarówno dla profesjonalistów, jak i dla hobbystów.

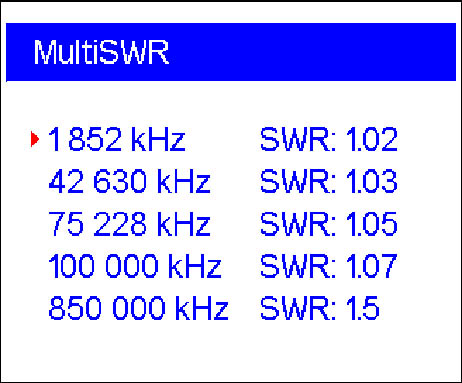

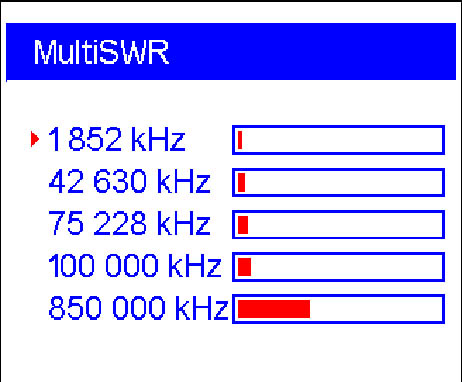

TRYB MultiSWR™:

• Zapewnia możliwość wyświetlania wartości (liczbowo lub graficznie) współczynnika SWR na maksymalnie pięciu zadanych częstotliwościach, co skutecznie wspomaga strojenie anten wielopasmowych.

TRYB SWR2Air™:

• Wspomaga proces strojenia anten zasilanych długimi liniami – typowo (w takiej sytuacji) jedna osoba wykonuje czynności strojeniowe przy antenie, a druga kontroluje wartość osiągniętego współczynnika SWR. Użycie trybu SWR2Air™ pozwala te same czynności wykonać znacznie szybciej, bo wartość współczynnika SWR nadawana jest na wybranej częstotliwości VHF lub UHF. Długość odbieranego na przenośnym urządzeniu sygnału jest zależna od wartości współczynnika SWR.

Analziator antenowy RigExpert AA 1400 podstawowe cechy:

• szybkie sprawdzenie anteny
• strojenie anteny do jej rezonansu
• wykonywanie charakterystyk porównawczych przed i po niespodziewanych zdarzeniach (deszcze, burze, huragany itp.)
• dopasowywanie linii zasilających lub pomiar ich parametrów
• lokalizacja miejsc uszkodzeń linii zasilających
• pomiar pojemności lub indukcyjności obciążeń reaktancyjnych

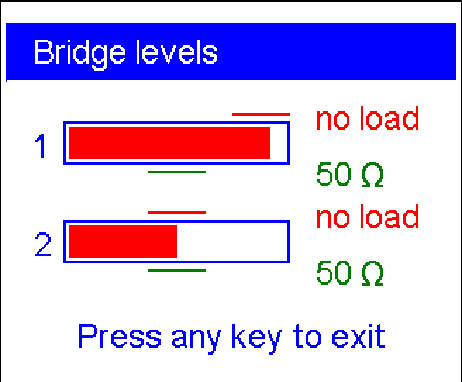

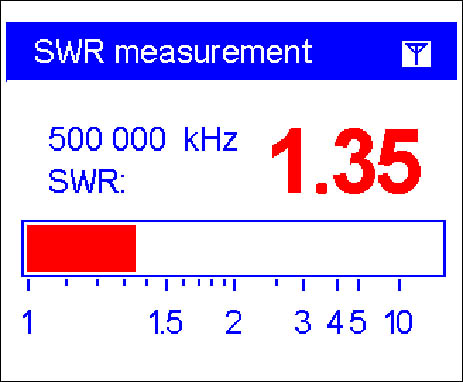

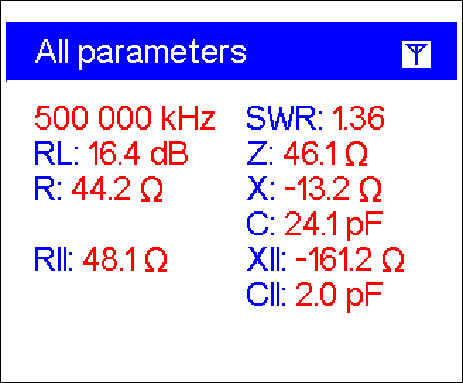

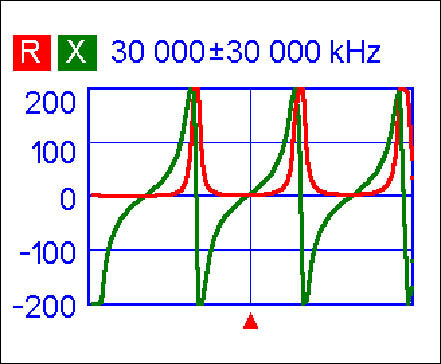

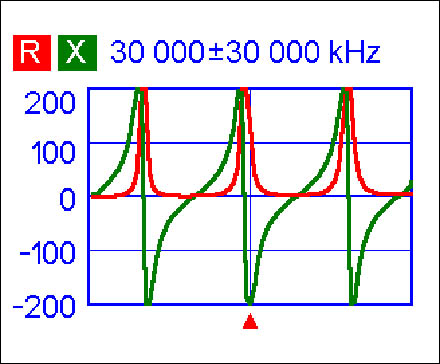

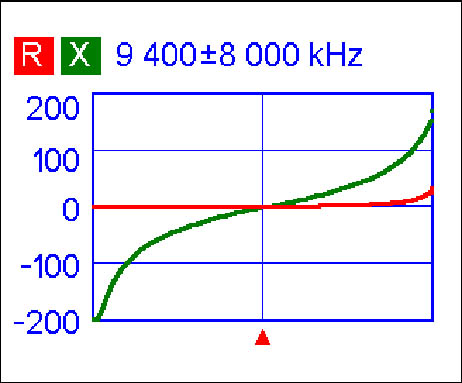

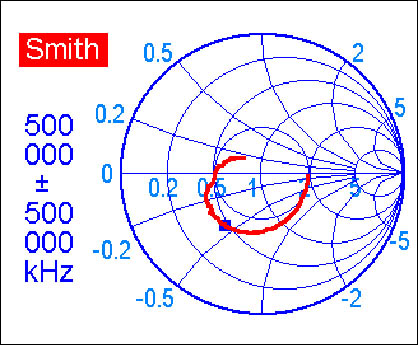

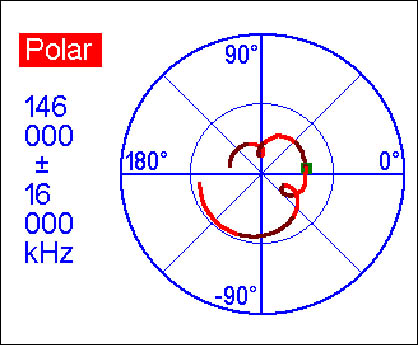

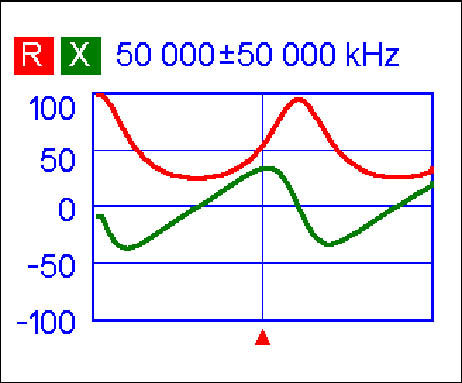

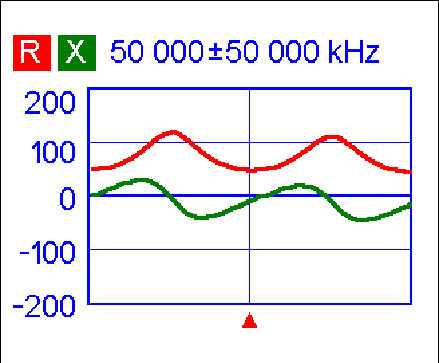

RigExpert AA 1400 Wskazania przykładowe na wyświetlaczu:

Analizator antenowy RIGEXPERT AA1400 wyposażenie standardowe :

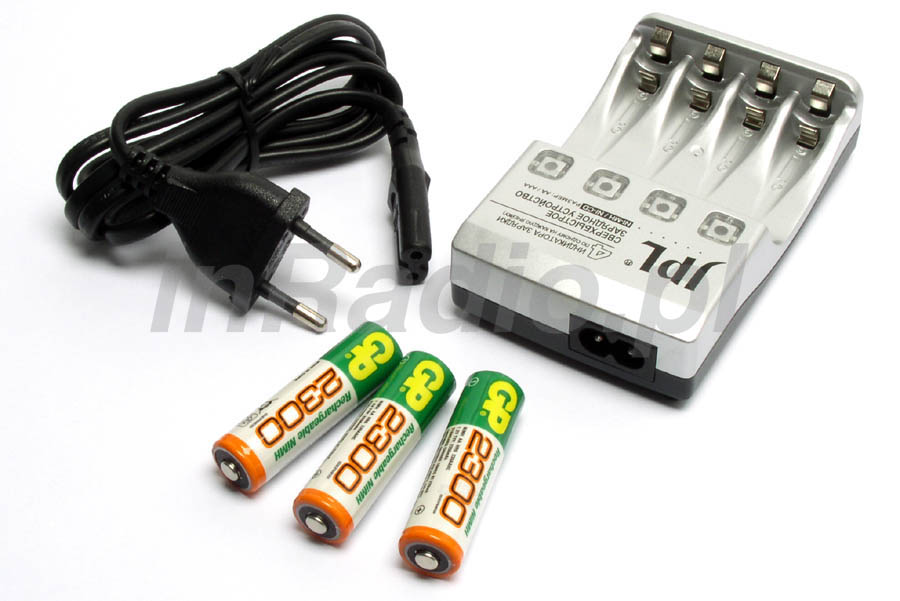

• akumulatory 3 sztuki

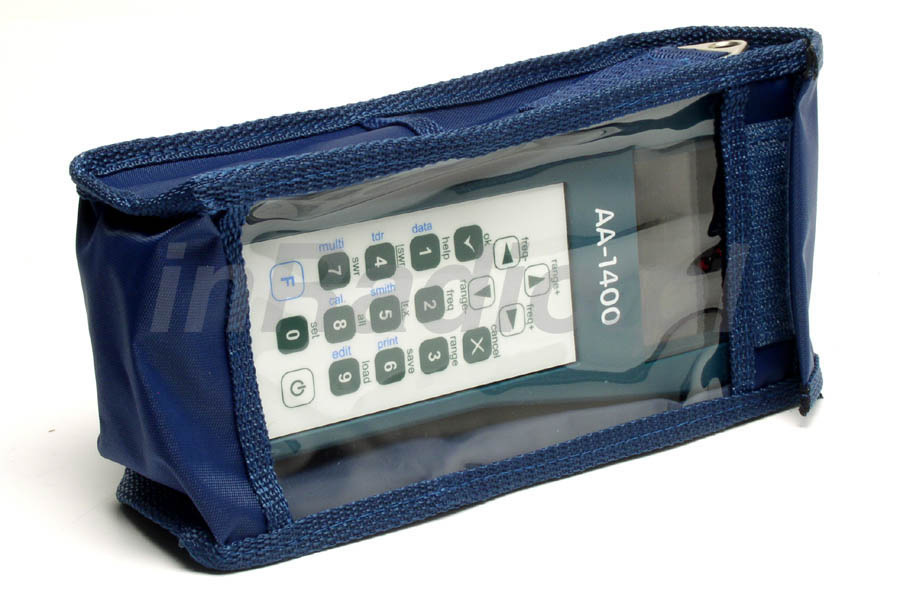

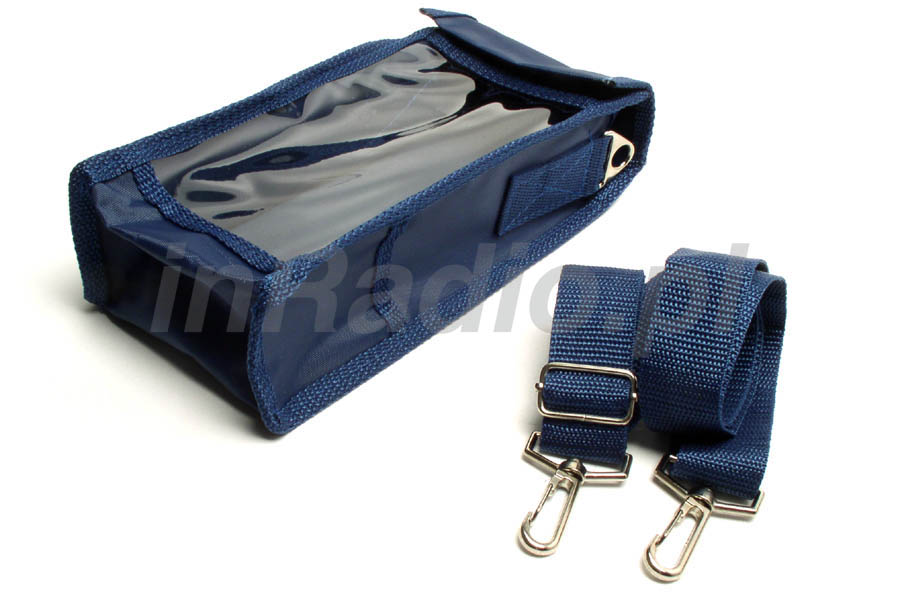

• pokrowiec z paskiem
• ładowarka z kablem sieciowym

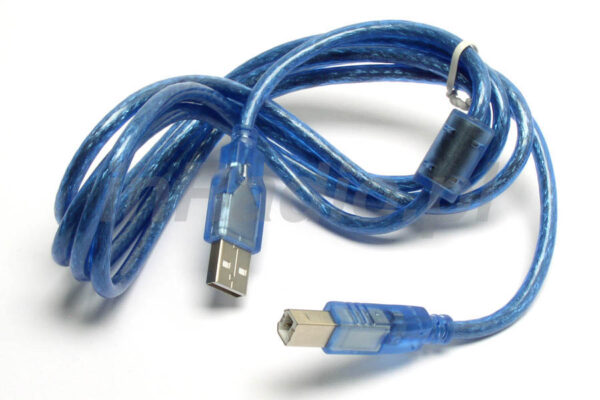

• kolorowy przewód USB
• dołączona instrukcja obsługi w języku polskim
• płyta CD ze sterownikami i oprogramowaniem

Dodatkowe materiały AA-1400:

• RIGEXPERT AA-1000 – instrukcja obsługi
• RIGEXPERT AA1000 – Instrukcja obsługi oprogramowania

Unboxing:
