RigExpert AA-230 ZOOM Analizator Antenowy

Informacje dodatkowe

Producent	RIGEXPERT – Ukraine

PRODUKT SKU:

aa230zoom

0.1-230MHz, N, 4x AAA/USB, rozdzielczość 1kHz

1 863,00 zł netto: 1 514,63 zł

Poprzednia najniższa cena: 1 863,00 zł.

Brak w magazynie

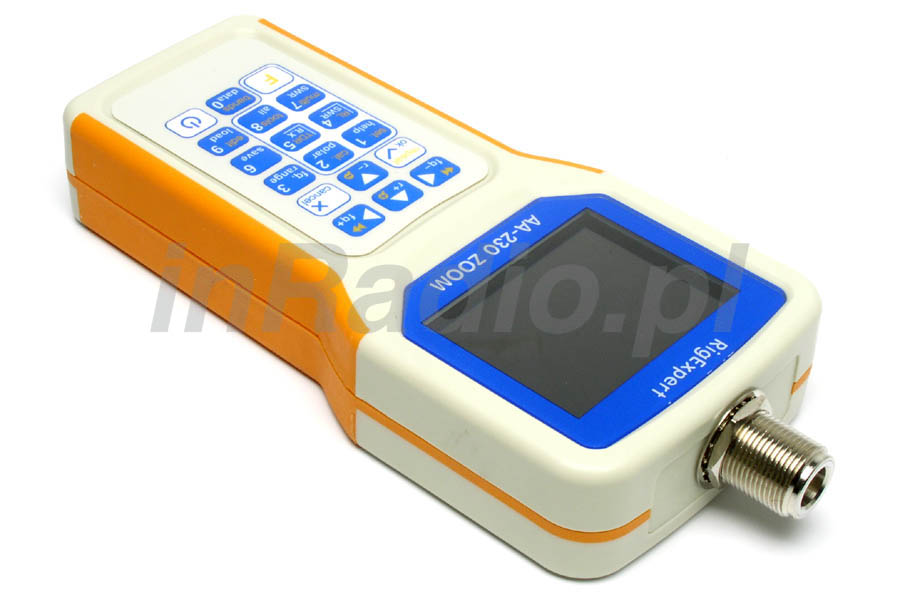

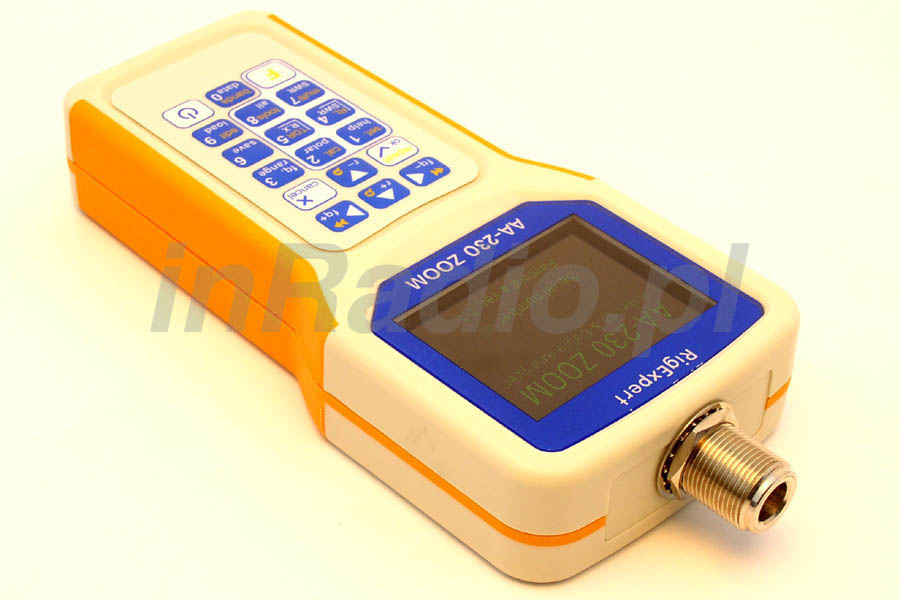

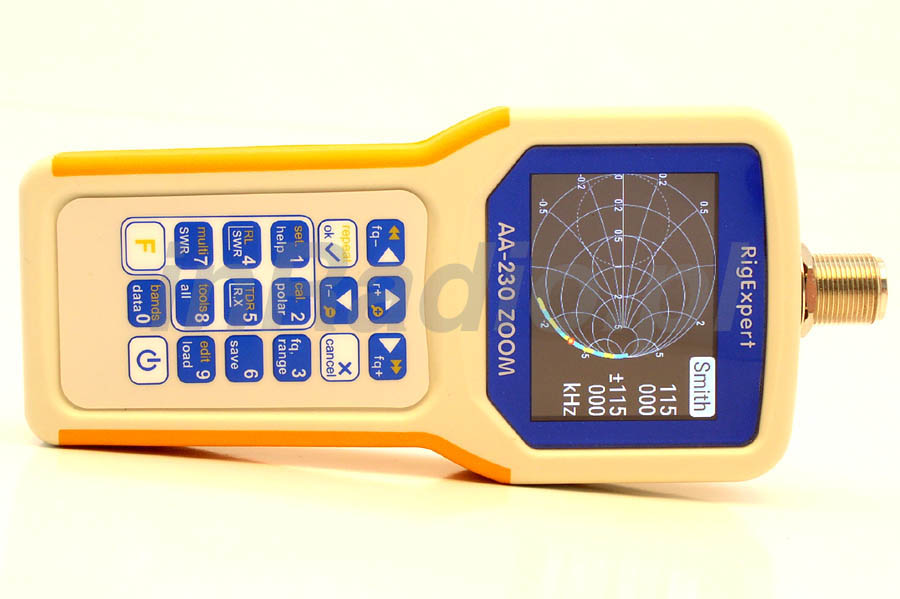

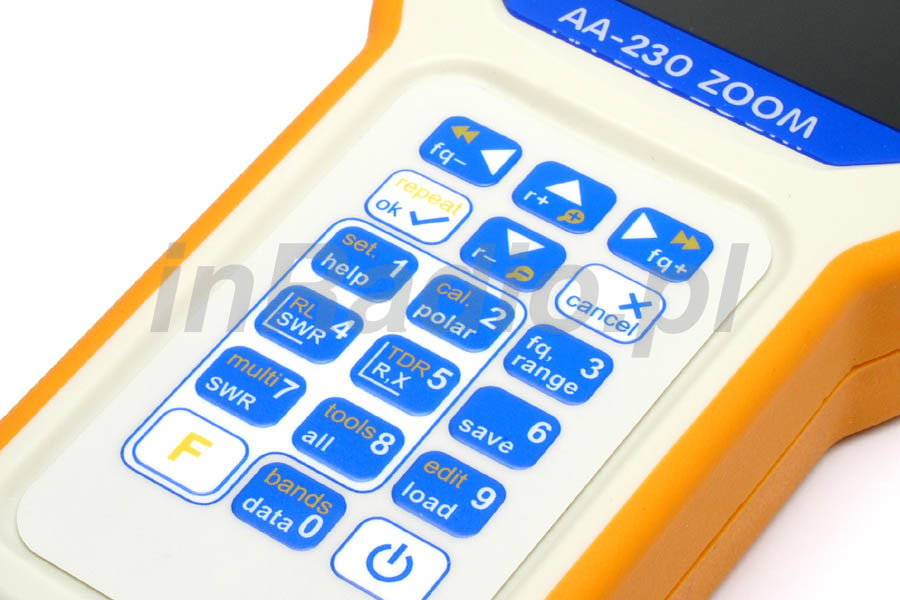

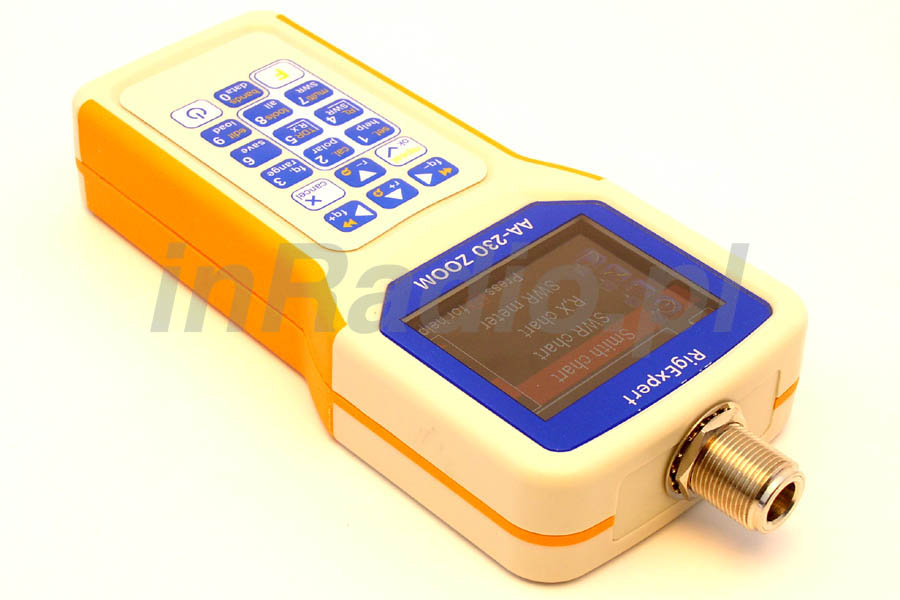

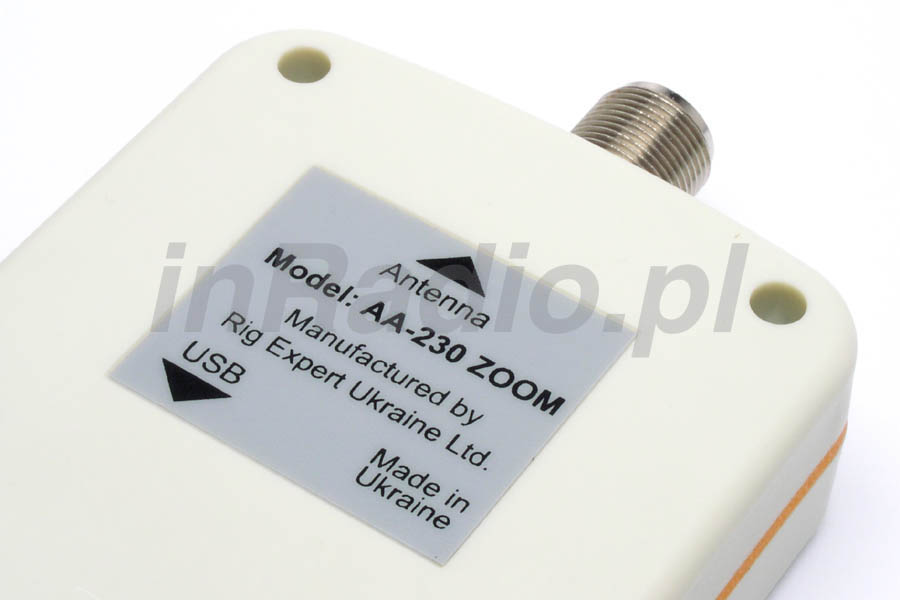

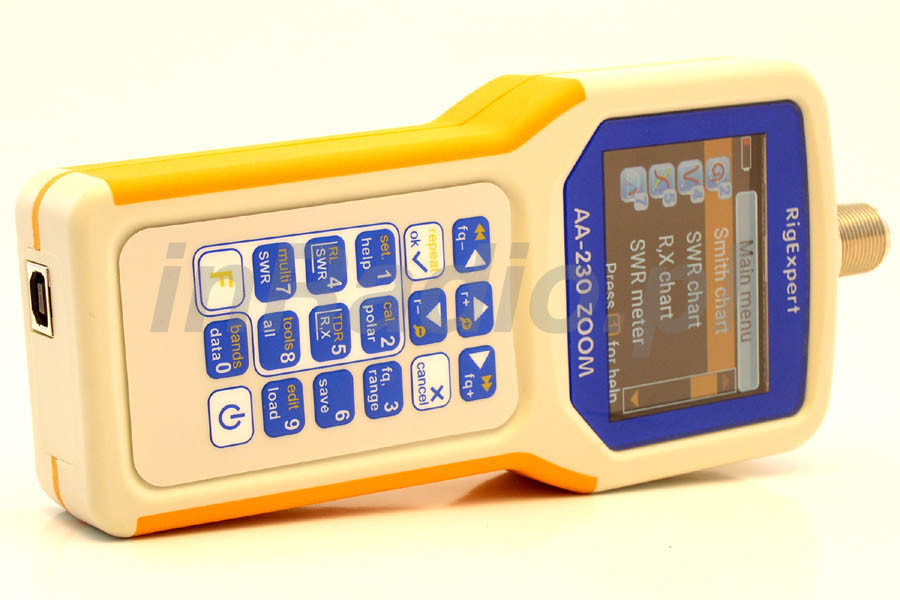

RigExpert AA-230 ZOOM Analizator Antenowy

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 2

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 3

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 4

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 5

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 6

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 7

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 8

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 9

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 10

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 11

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 12

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 13

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 14

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 15

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 16

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 17

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 18

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 19

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 20

RigExpert AA-230 ZOOM Analizator Antenowy - obrazek 22

https://youtu.be/_loWWFVU3MA

Potrzebujesz analizator do pomiarów anten na pasma KF/VHF?

– Dobrym sprzętem wyposażonym w unikalne funkcje?
– Możliwość wgrania nowego firmware bez konieczności wybierania: wystarczy włączyć program a aktualizacja przebiegnie online prosto ze strony producenta! Nawet nie musisz wiedzieć jak ustawić analizator czy wybierać plik, włączasz program aktualizacji i wszystko dzieje się automatycznie.

https://youtu.be/Lp232m0v3fc

Analizator antenowy RigExpert AA-230 ZOOM – to dobry wybór

W tym analizatorze antenowym producent RigExpert zgromadził wszystkie opcje znane z modelu AA-600.

Analizator przeznaczony jest do pomiarów WFS, Return Loss, strat w przewodach w systemach antenowych od 100kHz do 230MHz.

Wbudowane powiększenie umożliwia efektywne wykorzystanie wyświetlacza graficznego.

Zintegrowany TDR (reflektometr czasu domenowego) umożliwiający precyzyjne zlokalizowanie usterki w przewodzie antenowym.

Poniższe zadania które mogą być z łatwością wykonane przez analizator AA230:

Szybkie sprawdzenie anteny
Dostrojenie anteny do rezonansu
Porównanie charakterystyk anteny przed i po jakimś wydarzeniu (deszcz, huragan itp.)
Tworzenie lub pomiar parametrów łączy wykonanych z przewodów antenowych
Lokalizacja uszkodzeń w fiderach
Pomiary pojemności, indukcyjności obciążeń

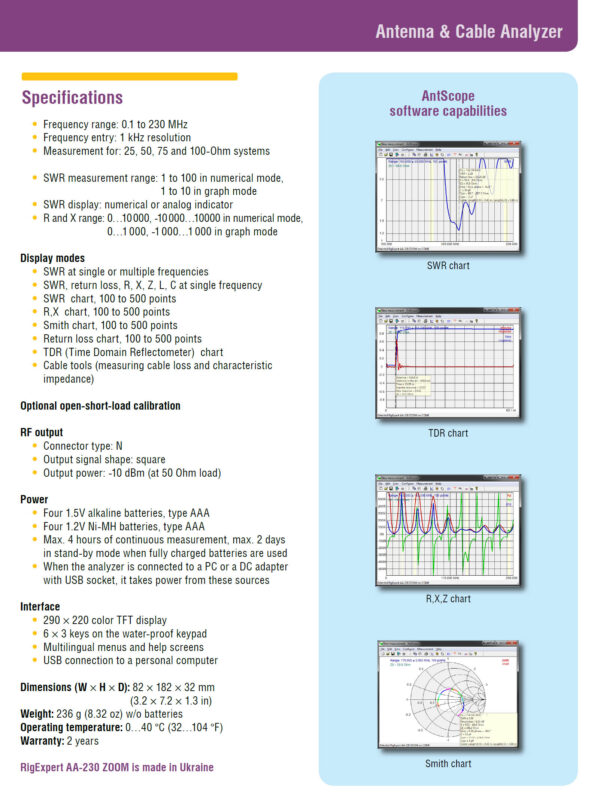

Analizator antenowy AA-230 Zoom – dane techniczne

Zakres częstotliwości:	0.1MHz do 230MHz
Rozdzielczość:	1kHz
Zakres pomiaru SWR:	1 to 100 in numerical mode, 1 to 10 in graph mode
Pomiar SWR:	cyfrowo i w postaci paska lub graficznie
Zakres R,X:	cyfrowo 0-1000, -1000…1000 0…200, -200…200 w postaci graficznej

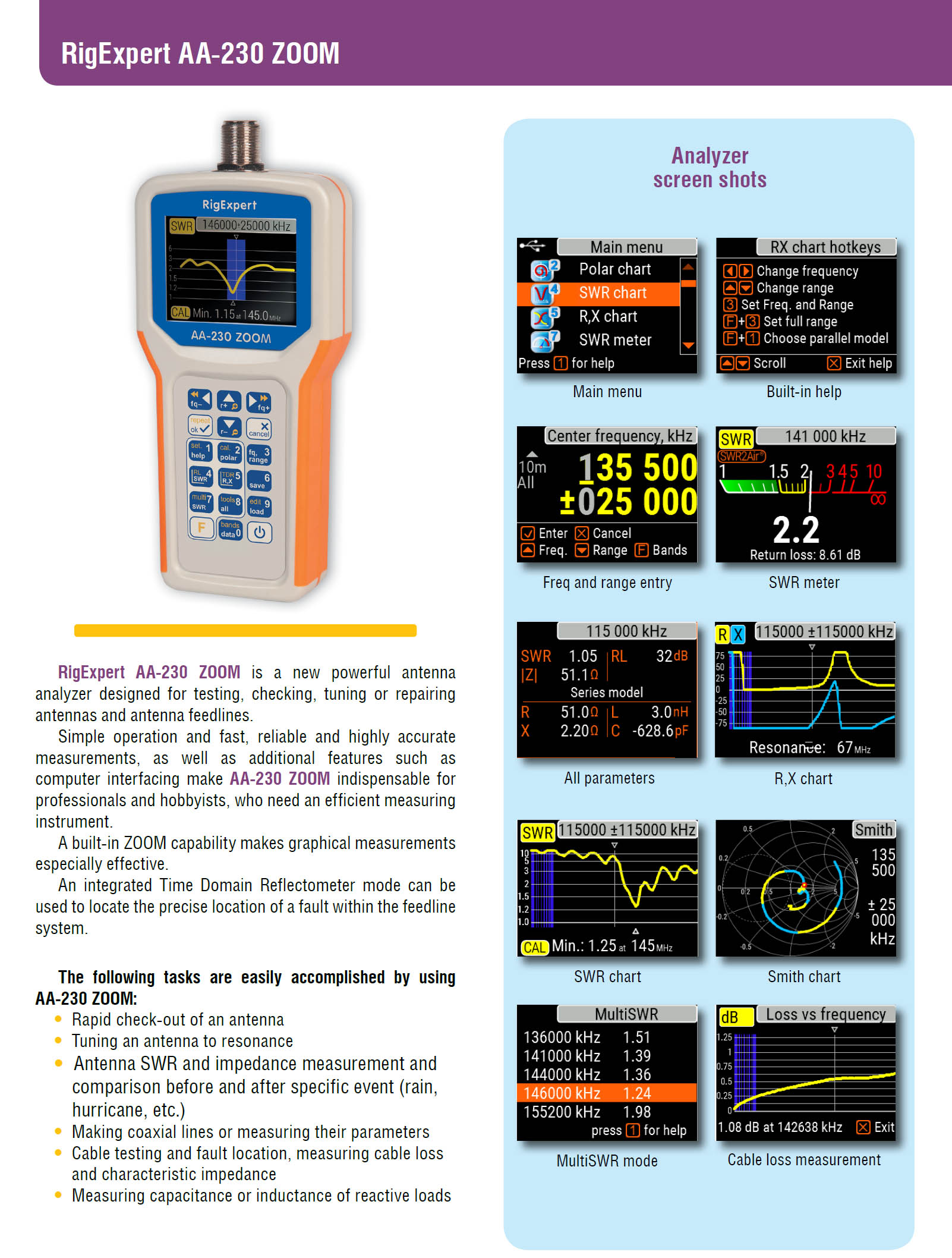

Tryby wyświetlania:	– SWR, return loss, R, X, Z, L, C at single frequency – SWR graph, 100 to 500 points – R, X graph, 100 to 500 points – Smith (or polar) chart, 100 to 500 points – Return loss chart, 100 to 500 points – TDR (Time Domain Reflectometer) graph
Impedancja wejściowa:	25, 50, 75 i 100 omów

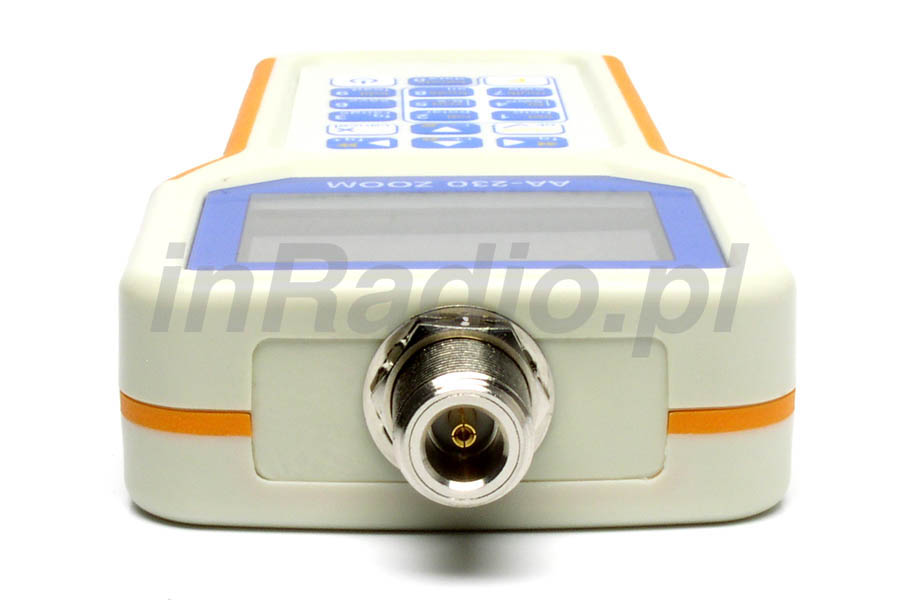

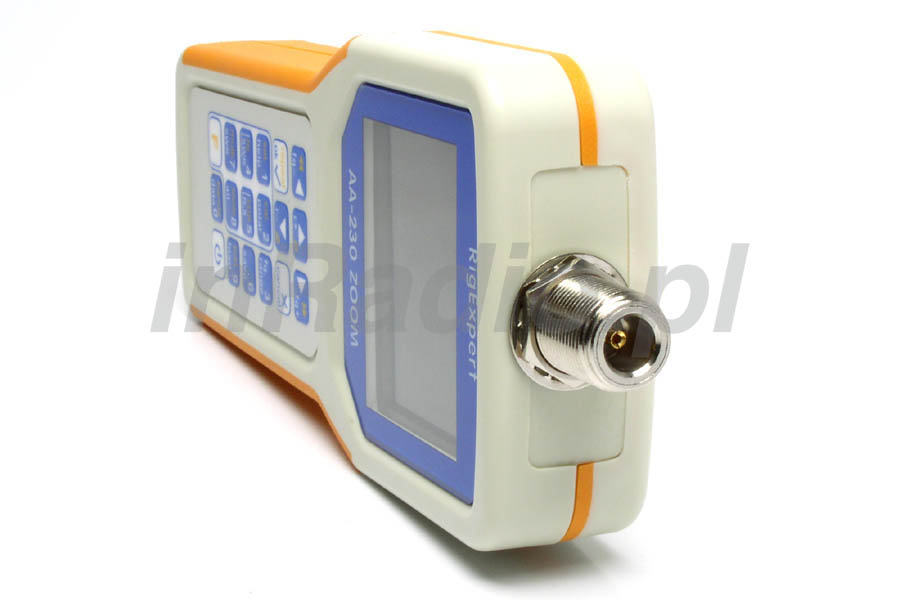

RF:	Złącze typu N
Wyjście sygnału:	prostokątny, 0,1 do 230MHz
Moc wyjściowa:	-10dBm dla obciążenia 50 Ohm.
Wymiary:	18x8x3cm
Temperatura pracy:	0…40 st C
Masa:	300g

Zasilanie:

Cztery 1.5V baterie alkaliczne AA lub akumulatorki
Maksymalnie 4 godziny ciągłych pomiarów na jednym naładowanym komplecie akumulatorków, 2 dni w trybie czuwania.

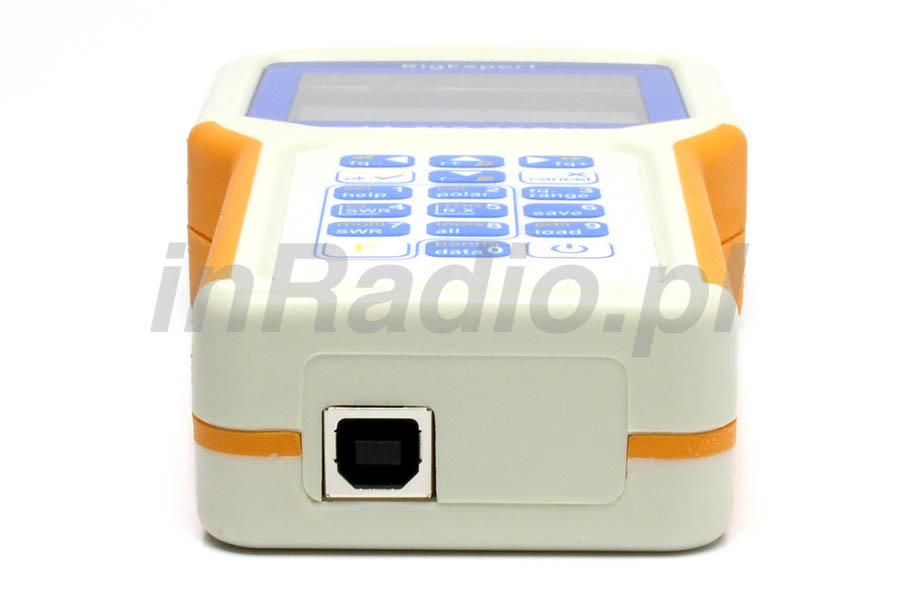

Gdy urządzenie jest podłączone przez USB, zasilanie pobiera wówczas z tego portu.

Krótkie filmy o AA-230 ZOOM

KIlka ciekawych informacji od Denisa Nieczytailov – RigExpert:

https://www.youtube.com/watch?v=Z0ESSd7qkSE

Dziękujemy za uprzejmość laboratorium ARRL.

https://www.youtube.com/watch?v=lNSsSAoF6Ek

Nowy firmware dla AA-230 ZOOM

Od kwietnia 2017r. dostępny jest nowy firmware dla AA-55 ZOOM i AA-230 ZOOM. Dostępne są 2 nowe funkcje. …informacja wprowadzająca znajduje się po tutaj: RIGEXPERT AA-55 ZOOM i AA-230 ZOOM – nowe funkcje

Program aktualizujący firmware RIGEXPERT AA-55 ZOOM i AA-230 ZOOM <–kliknij, download the software
