RigExpert AA-600 Analizator Antenowy

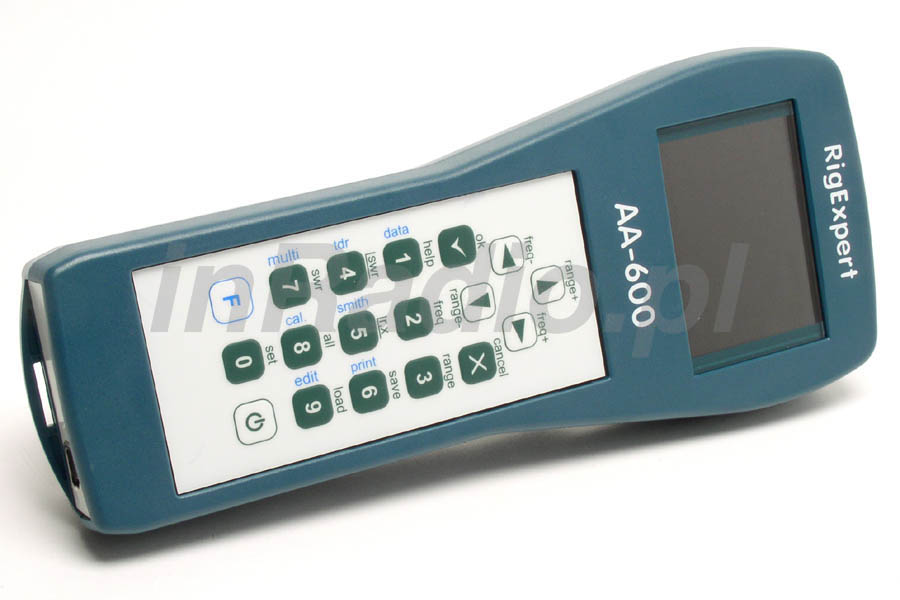

AA-600 Rigexpert Analizator prosty w obsłudze, profesjonalny w pomiarach

Deklasujące konkurencję urządzenie do testowania anten. Zawrotne tempo produkowania coraz to lepszych analizatorów antenowych przez producenta RIGEXPERT wyłoniło przyrząd AA-600 ze znakomitymi możliwościami do ceny.

Mający wszystko-to-co-potrzeba, analizator antenowy AA-600 w pracowni krótkofalowca,  serwisanta, montera anten; pomierzy wszystkie niuanse obwodów antenowych [nie tylko w kąciku krótkofalowca]. Zasilany bateryjnie z pokrowcem w zestawie i paskiem naramiennym, pozwala udać się z analizatorem na dach i inne oddalone miejsca zespołów antenowych, po czym zrobione pomiary mogą być zapisane do 99 kanałów pamięci. Jeden z trzech przyrządów pomiarowych o tak wysokiej częstotliwości działania, w tym aa-1000 i aa-1400 którym nie ustępuje w niczym, prócz granicy mierzonej częstotliwości – 600MHz. Tak i w przypadku pozostałych – jest możliwość (a nawet producent zaleca) kalibracji na dany odcinek przewodu, złącz, pasma i częstotliwości. Analizator antenowy AA-600 jest wyposażony w szybszy od poprzedników procesor, dzięki czemu graficzny SWR jest szybciej kreślony na ekranie LCD. Ten wielofunkcyjny analizator nadaje się doskonale jako narzędzie do strojenia anten, wyszukiwaniu i lokalizacji uszkodzeń w przewodzie, szybkim znajdowaniu rezonans anteny, sprawdzenie czy antena jest sprawna, znajdywaniu uszkodzenia w kablu koncentrycznym – zwarć lub przerw – to wszystko będzie prezentowane w formie graficznej. Wyposażony standardowo w akumulatorki adapter złączy UC1-N, ładowarkę, przewód USB oraz oprogramowanie na płycie CD, zwiększają walory tego analizatora antenowego.

Często pytani jesteśmy o kalibrowane analizatory antenowe.  Na specjalne życzenie dostarczamy AA-600 ze świadectwem sprawdzenia pewnych parametrów. Dokument ten wystawiony jest przez producenta i przynależy do konkretnego egzemplarza analizatora. Nie jest to pełna kalibracja w rozumieniu norm lecz w większości przypadków świadectwo to satysfakcjonuje wymagających użytkowników.

Analizator antenowy Rigexpert AA 600 posiada w swoim bogatym menu zestaw opcji:

• Graficzny wykres Smitha
• Graficzny wynik SWR (WFS)
• Graficzny wynik R i X
• wszystkie wartości analizowanego systemu antenowego podane cyfrowo
• Graficzny wynik Multi SWR
• Liczbowy wynik SWR, multi SWR
• Przełączana impedancja obwodów wejściowych
• i wiele innych parametrów poniżej:

Specyfikacja analizatora antenowego RigExpert AA 600 :

• Zakres: 1kHz do 1000 MHz
• Rozdzielczość 1kHz
• Pomiar dla impedancji 25, 50, 75 i 100 om
• Zakres WFS: 1 do 100 w trybie numerycznym oraz dla graficznego  od 1 do 10
• Ułatwiony odczyt SWR z wyświetlanej grafiki lub numerycznie
• Zakresy R i X: 0-10000 i -10000 do 10000 w trybie numerycznym oraz od 0 do 1000 i -1000 do 1000 w trybie graficznym

Mody wyświetlania:

• SWR wielokrotne częstotliwości lub pojedyncze
• SWR, return loss, R, X, Z, L, C dla jednej na raz częstotliwości
• Wyświetlanie SWR  – graficznie 80 punktów
• Wyświetlanie R, X – graficznie, 80 punktów
• Wyświetlanie wykresu Smitha  80 punktów
• Wyświetlanie wykresu TDR (Time Domain Reflectometer)

Można dokonać kalibracji urządzenia w trybach graficznych dla WFS, R,X i wykresu Smitha

Wyjście sygnałowe:

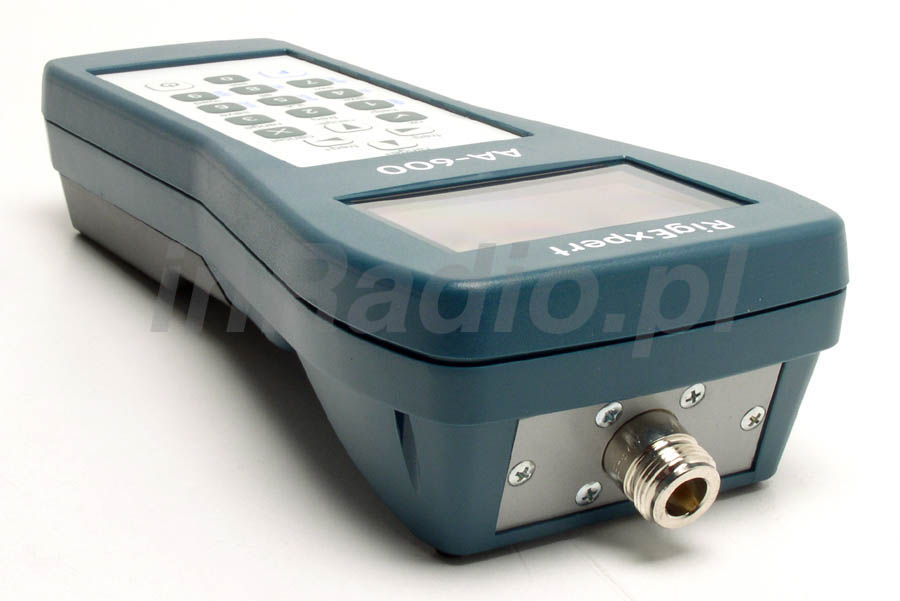

• Złącze typu N
• Kształt wychodzącego sygnału: „kwadrat” w częstotliwości od 1kHz do 200MHz. Dla wyższych używane są harmoniczne z głównego sygnału.
• Określona moc wyjściowa w dBm: -10dBm przy impedancji 50 Ohm

Zasilanie:

• Trzy 1,5V baterie alkaliczne typu AA lub akumulatorki AA 1,2V
• Maksymalnie trzy godziny pracy dla ciągłego pomiaru, dwa dni w trybie stand-by
• Analizator można dodatkowo zasilać przez port USB.

Charakterystyka interfejsu:

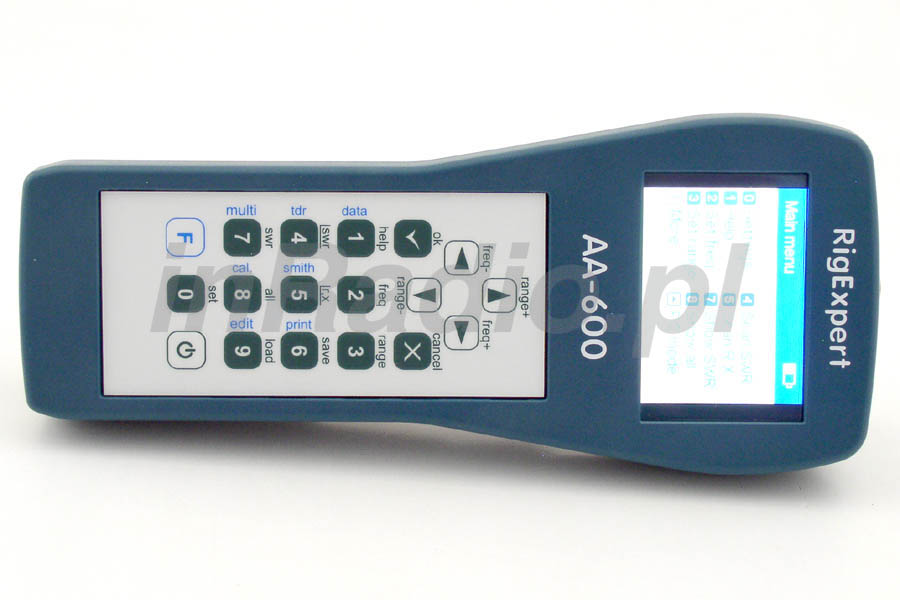

• Kolorowy wyświetlacz TFT 320×240 pikseli
• wodoodporna klawiatura 6×3 przycisków
• Wielojęzykowe menu oraz ekrany pomocy

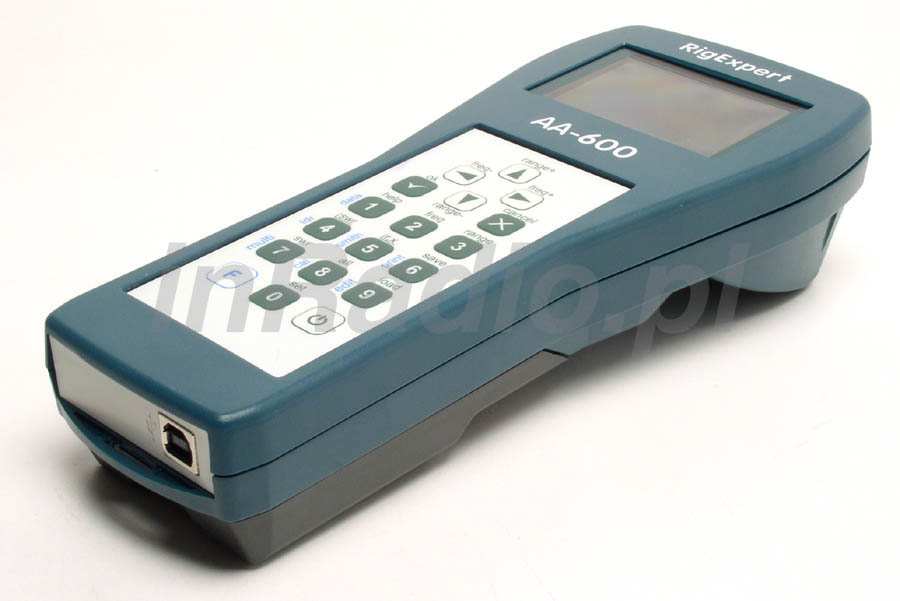

• Połączenie za pośrednictwem USB z komputerem

Specyfikacja:

• Wymiary: 23x10x5.5 cm
• Praca w zakresie temperatur: 0…40 °C
• Waga: 650g

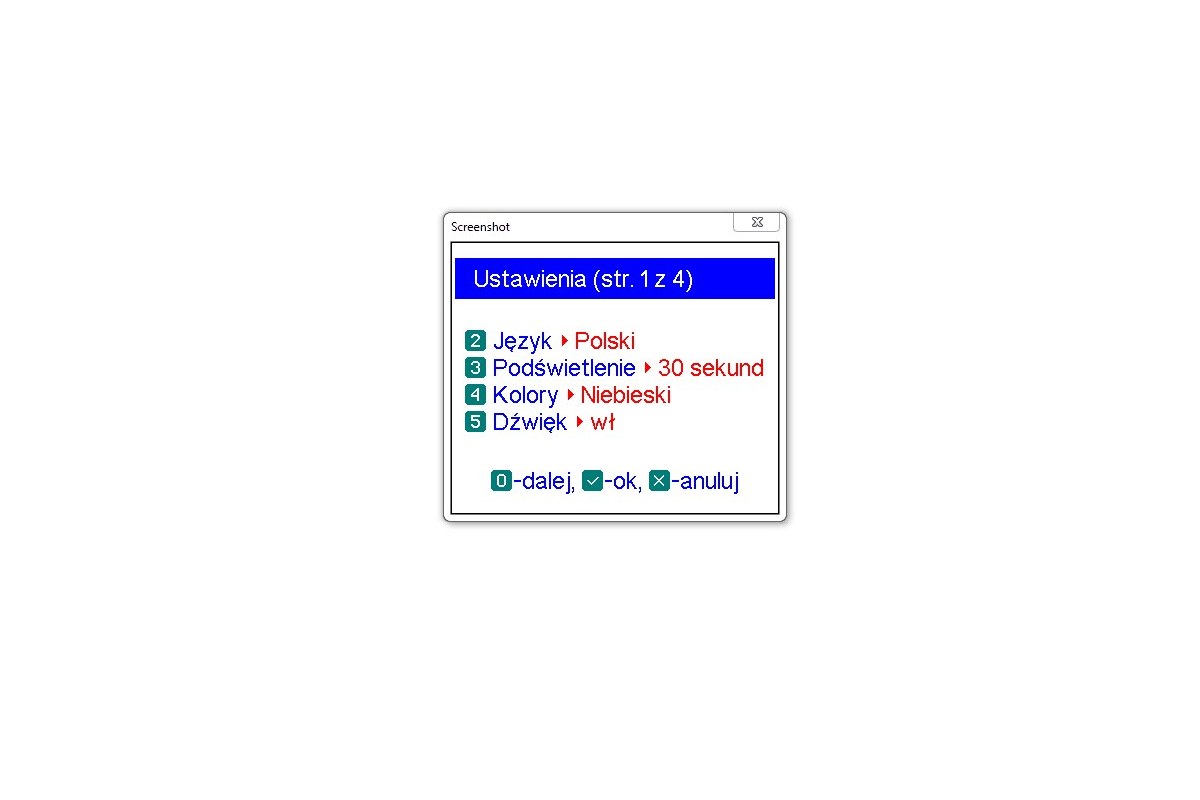

Przykładowe wskazania wyświetlacza RigExperta AA-600 :

Wyposażenie standardowe analizatora antenowego RigExpert AA 600 :

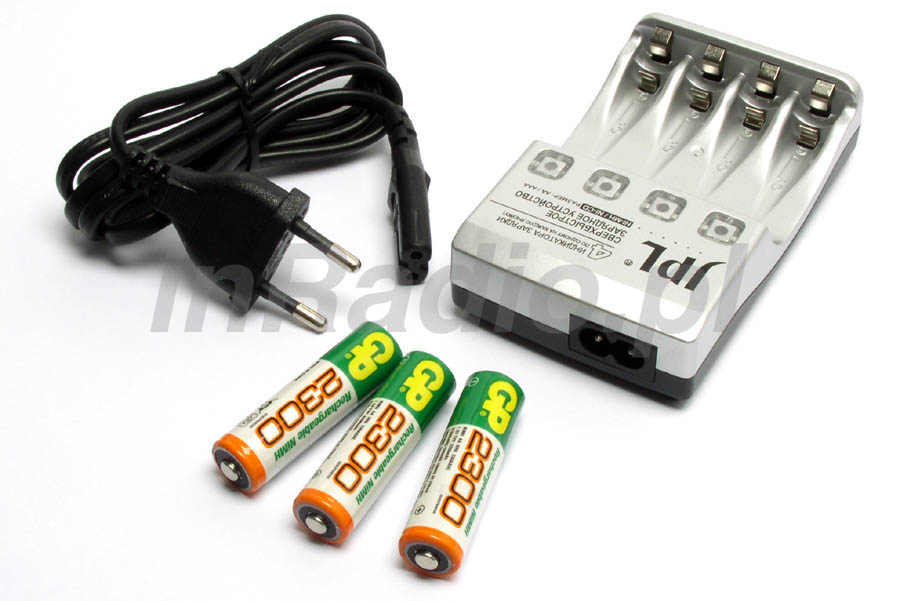

• akumulator

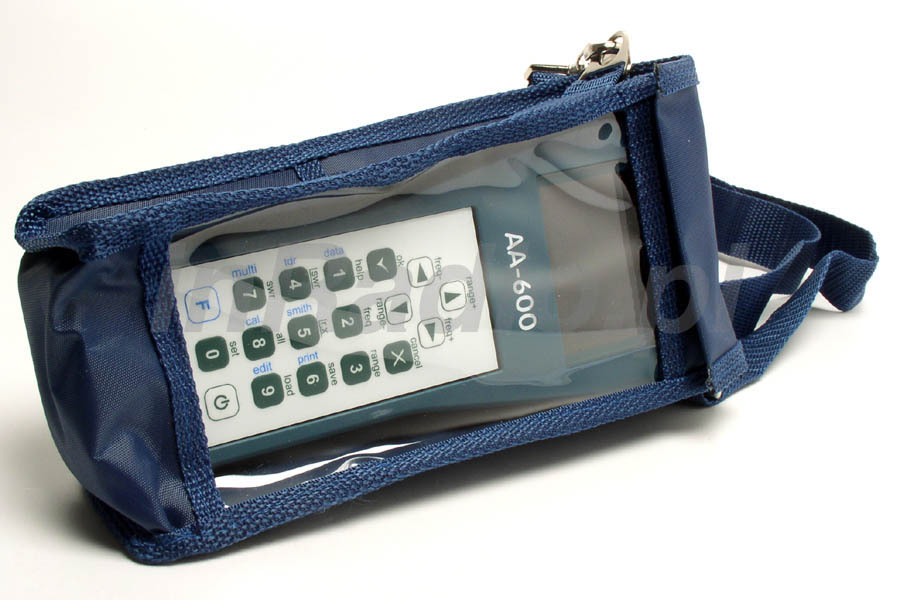

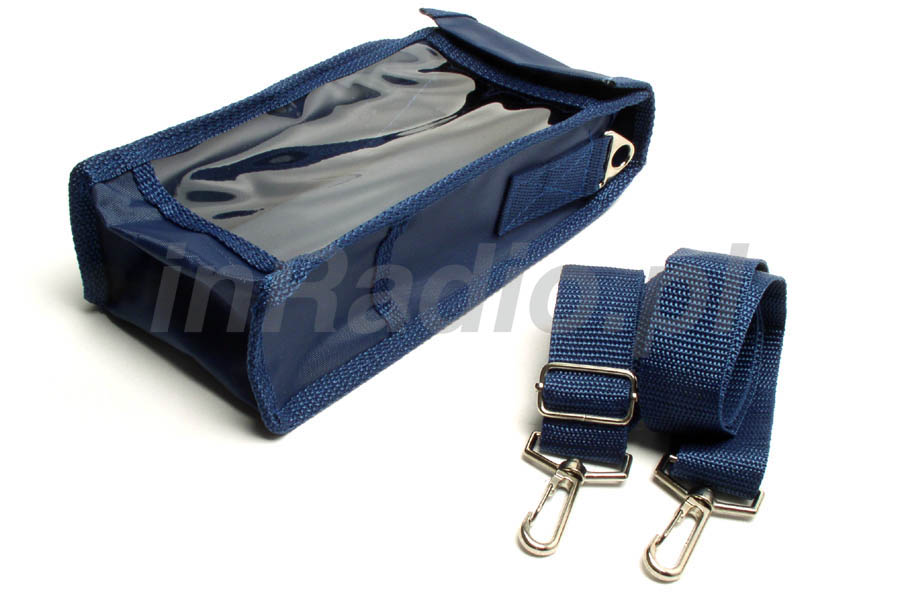

• pokrowiec z paskami
• ładowarka

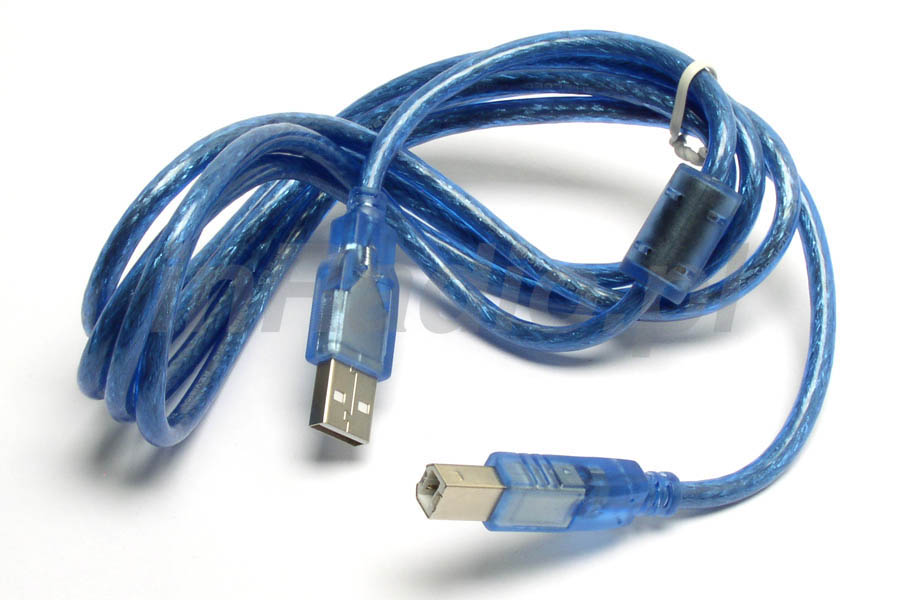

• przewód USB
• instrukcja obsługi w języku polskim

Dodatkowe materiały odnośnie RigExpert AA-600 :

• RIGEXPERT AA-600 – instrukcja obsługi
• RIGEXPERT AA600 – Instrukcja obsługi oprogramowania
• AntScope 2.0 Program zarządzający analizatorami anten – link bezpośredni do strony producenta
• Firmware AA-600 – Wewnętrzne oprogramowanie z PL (spakowany .zip)

Odnośnie oprogramowania wewnętrznego – podłącz analizator antenowy AA600 do komputera za pomocą dołączonego kabla USB do zestawu. System Windows pobierze automatycznie sterowniki z serwera MS. Znajdź w menedżerze urządzeń port COM, i taki numer portu podaj oprogramowaniu firmware. Analizator wymaga podczas włączenia przytrzymaj przycisk F, ekran wyświetlacza może mieć białe podświetlenie. Uruchom program  FirmwareUpdate.exe i włącz AA66 w opisane procedurze, podaj numer portu COM i naciśnij enter. Jeśli wszystko przebiegło poprawnie to pojawią się gwiazdki oraz towarzyszący im wtórnie dźwięk z analizatora. Po zakończeniu wgrywania oprogramowania analizator się wyłączy.

Unboxing podobnego analizatora:
