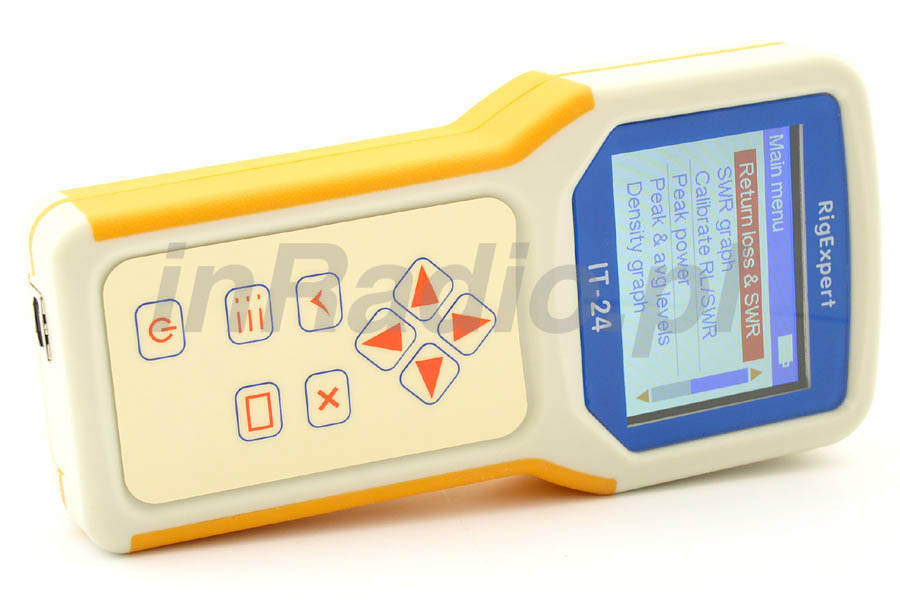

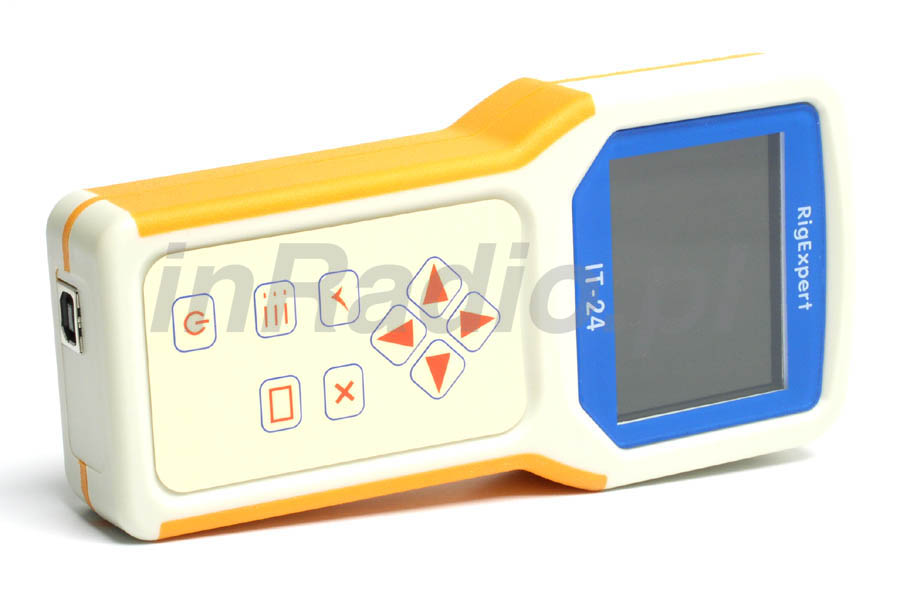

RigExpert IT-24 Analizator Antenowy

Analizator antenowy na pasmo 2.3-2.6GHz (w tym WI-FI 2.4GHz).

Informacje dodatkowe

Producent

Na stanie

1 619,00  netto: 1 316,26

Na stanie

Rigexpert IT24 – Analizator antenowy dla pasma od 2,3GHz do 2,6GHz

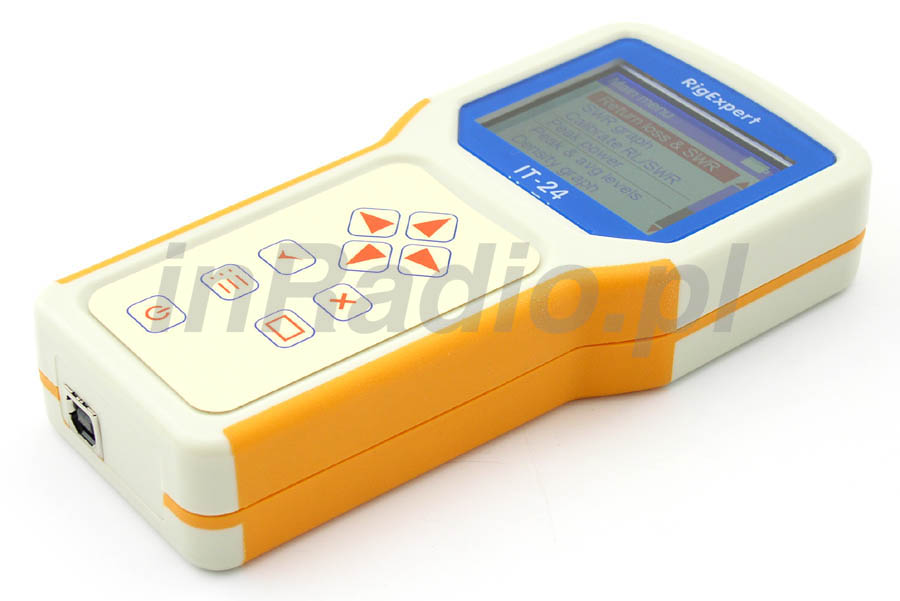

RigExpert IT-24 jest uniwersalnym, przenośnym urządzeniem do testowania, sprawdzania, strojenia i naprawy anten i linii antenowych pracujących na paśmie ISM 2,4 GHz (2,3-2,6 GHz). WIFI i pomiary np: gęstości mocy do zobrazowania np: przez godzinę jakie natężenie sygnałów było w danym kanale WIFI. Z takim narzędziem wykonywanie anten WIFI we własnym zakresie jest łatwe! Można nawet poprawić producenta lub znaleźć najlepszy punkt do zamocowania anteny jak i sprawdzenia okablowania.

Za pomocą RigExpert IT-24 można zrealizować:

– szybkie testy anten i kabli antenowych
– pomiar mocy bezprzewodowych punktów dostępowych i innych nadajników (pomiar mocy: można podłączyć bezpośrednio nadajnik do analizatora! Warunek: moc nie może przekroczyć 1W)
– monitoring środowiska RF (w trybie analizatora widma)

RigExpert IT-24 to idealne narzędzie dla:

– dostawców usług telekomunikacyjnych
– firm usługowych
– producentów anten WIFI, nadajników i odbiorników

Technologie przy których używany jest RigExpert IT-24:

– Wi-Fi
– WiMAX
– ZigBee
– Protokoły przesyłania poufnych danych

RIGEXPERT IT-24 przykładowe wskazania wyswietlacza RIGEXPERT IT-24 przykładowe wskazania wyswietlacza  RIGEXPERT IT-24 przykładowe wskazania wyswietlacza RIGEXPERT IT-24 przykładowe wskazania wyswietlacza
jednopunktowy pomiar
strat obwodu i SWR
wykres SWRpomiar mocy nadajnikaanalizator widma:
poziomy szczytowe
i średnie
 RIGEXPERT IT-24 przykładowe wskazania wyswietlacza RIGEXPERT IT-24 przykładowe wskazania wyswietlacza RIGEXPERT IT-24 przykładowe wskazania wyswietlacza RIGEXPERT IT-24 przykładowe wskazania wyswietlacza
analizator widma:
wykres gęstości
analizator widma:
wodospad

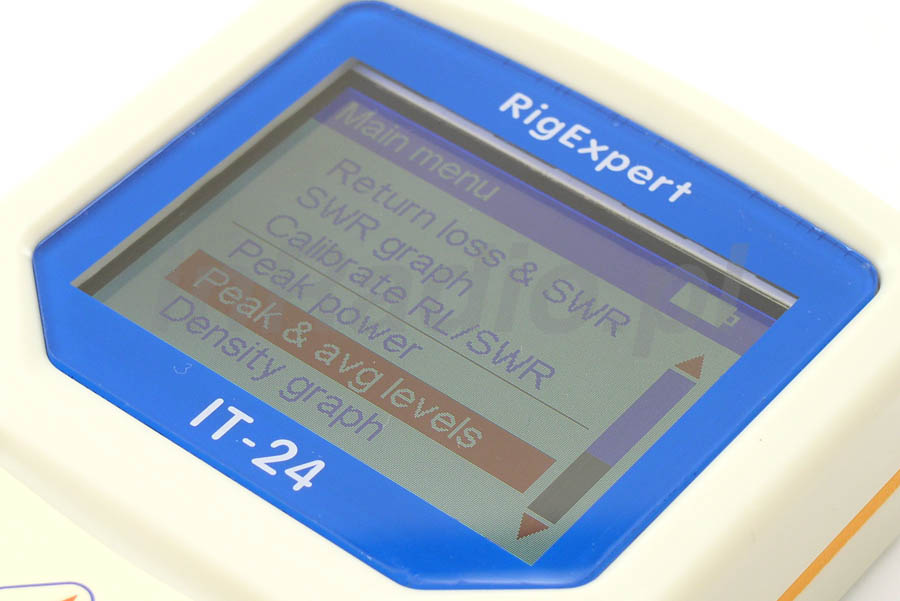

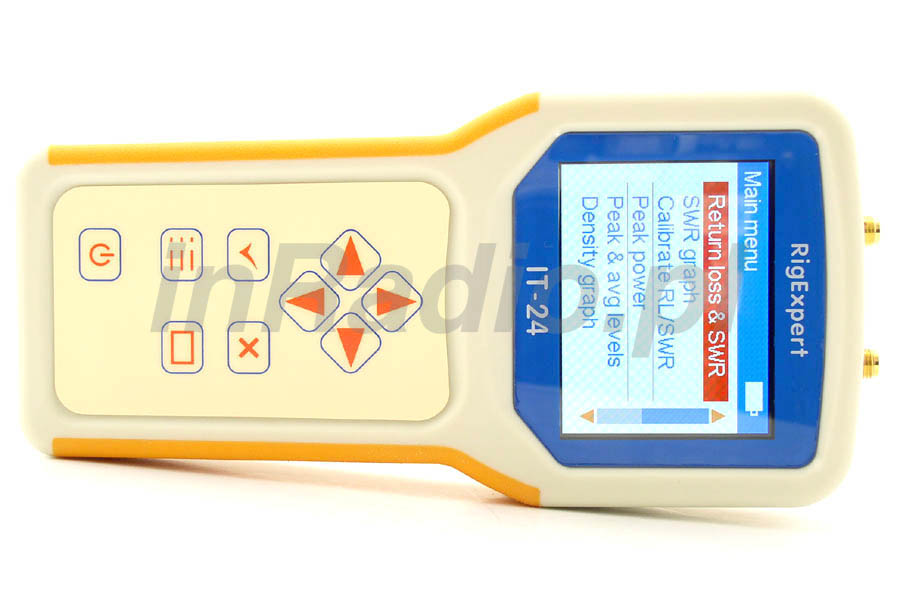

menu główneustawienia
 RIGEXPERT IT-24 przykładowe wskazania wyswietlaczaRIGEXPERT IT-24 przykładowe wskazania wyswietlacza
 menu pomocytryb autotestu

Dane techniczne:

Jednopunktowy pomiar strat i SWR:

– Zakres częstotliwości: 2,3-2,6 GHz
– Rozdzielczość częstotliwości: 1 MHz
– Zakres jednopunktowego pomiaru:> 2 dB
– zakres pomiaru SWR:: 1-10
– Moc wyjściowa w trybie SWR:+5 dBm
– Wymiary: 17cm /8cm /3 cm
– Zakres temperatur pracy: 0-40 ° C
– Masa z bateriami: 350 g.

RIGEXPERT IT-24
Granice błędu pomiaru są wyświetlane
przez zacieniony obszar na wykresie.

Limity te są ważne dla zakresu 2,4-2,5 GHz.

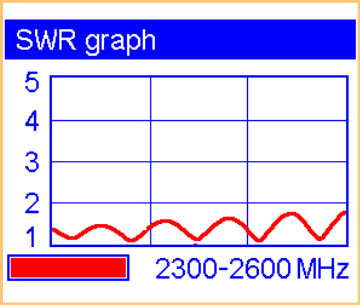

Wykres SWR:

– 4 podzakresy:
– 2,3-2,4 GHz,
– 2,4-2,5 GHz,
– 2,5-2,6 GHz,
– 2,3-2,6 GHz
– zakres wskazań SWR: 1-5

Pomiar mocy nadajnika:

– Zakres częstotliwości: 2,3-2,6 GHz
– Moc wejściowa: -20 – +25 dBm (0.01-300 mW)
– SWR wejścia miernika mocy: <1,5
– Błąd pomiaru: mniej niż ±2 dBm

Analizator widma:

– Tryby wyświetlania: poziomy szczytowe i średnie, wykres gęstości, wodospad
– Zakres częstotliwości: 2,3-2,6 GHz
– Podzakresy: 100 MHz (5 podzakresów), 20 MHz (30 podzakresów), 10 MHz (60 podzakresów)
– Poziom sygnału wejściowego: -100 – -20 dBm
– Poziom znaków w sygnale: 10 dB /div
– Przedwzmacniacz odbiornika: -10 dB, 0 dB, +6 dB

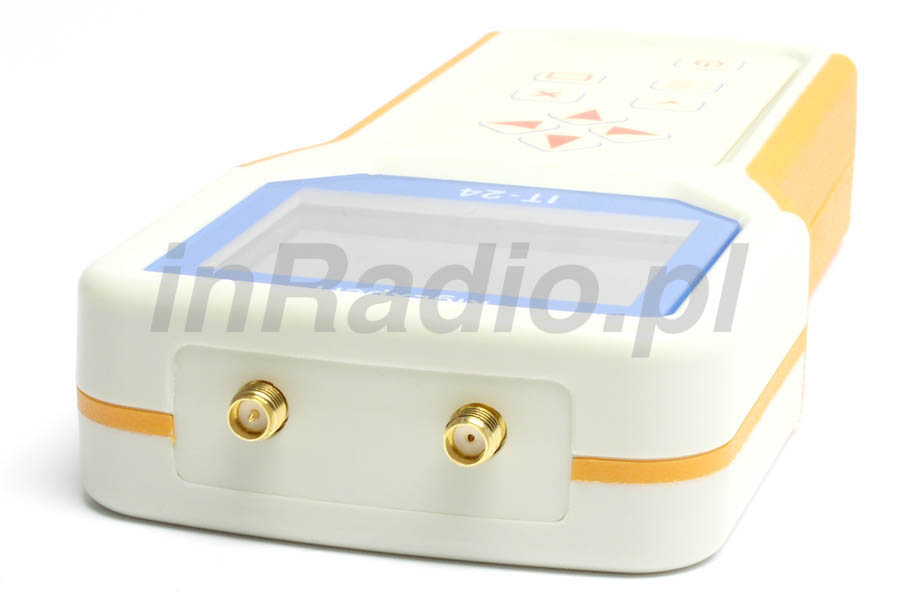

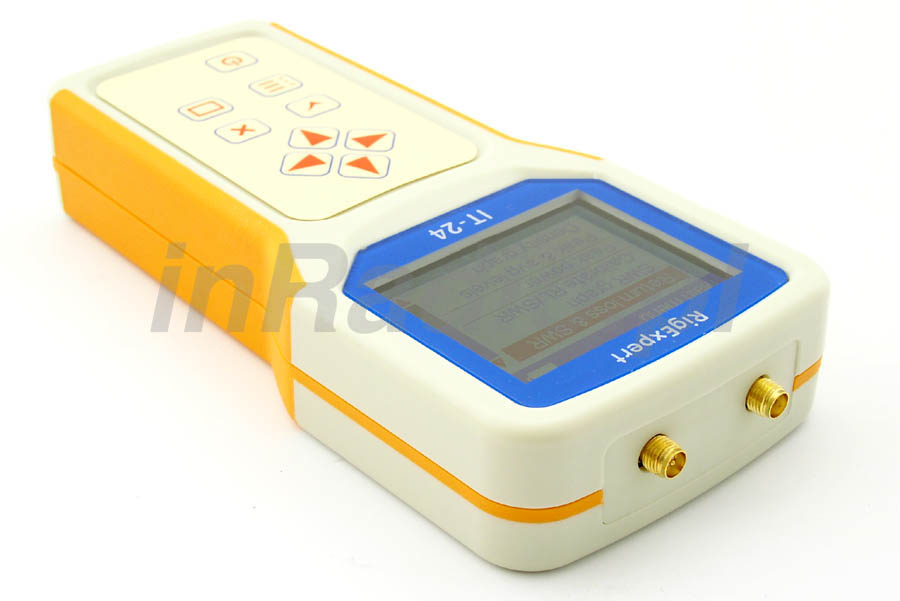

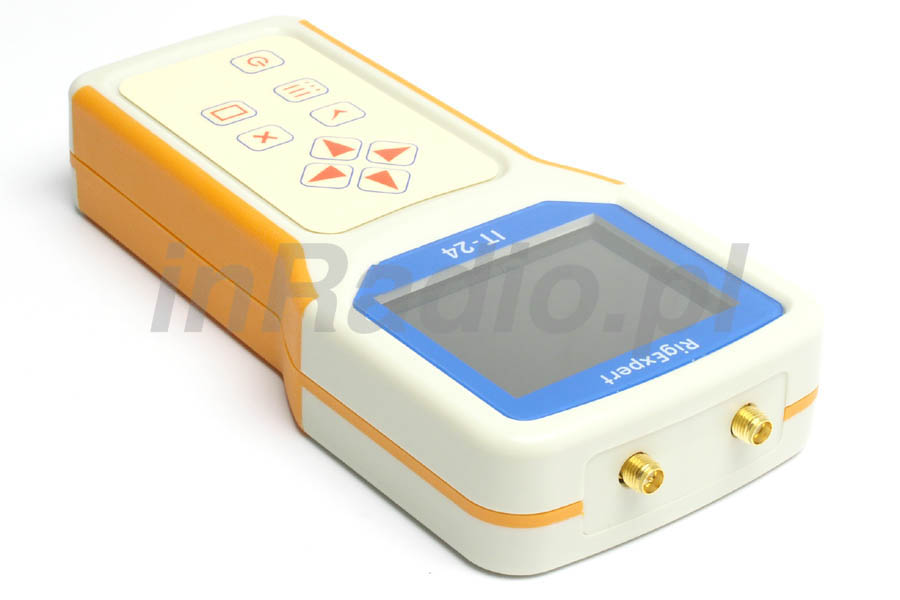

Złącza RF:

– RP-SMA do pomiaru SWR i analizy widma
– SMA do pomiaru mocy

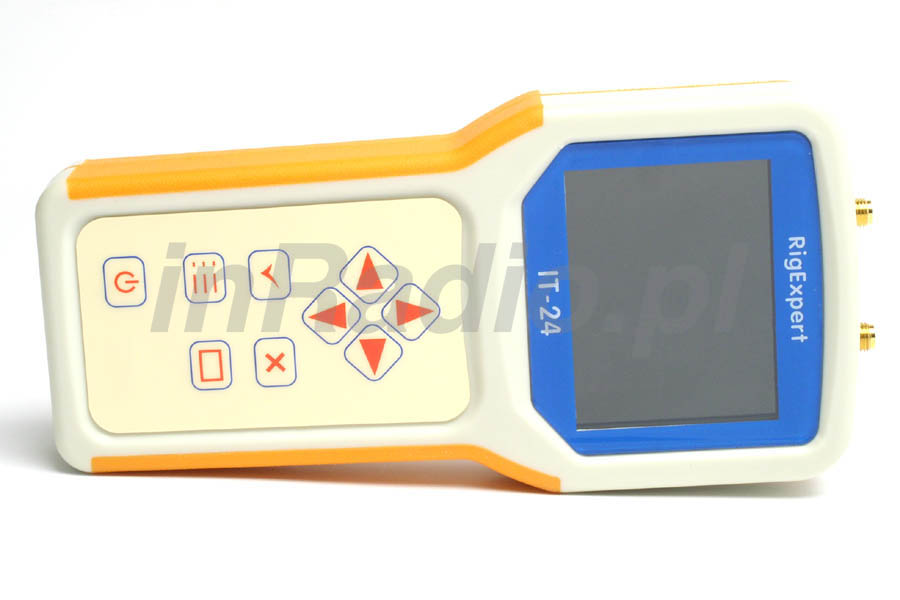

Interfejs:

– Kolorowy wyświetlacz LCD, 320×240 pikseli

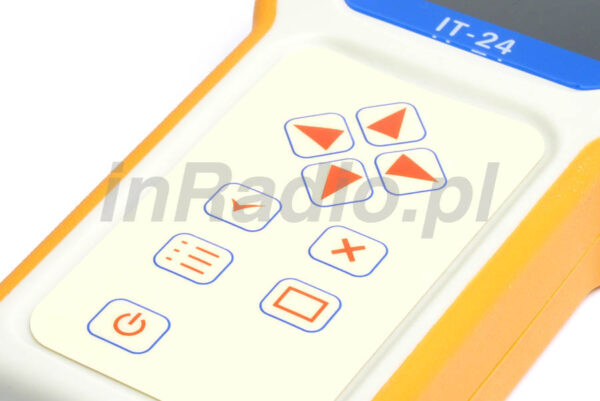

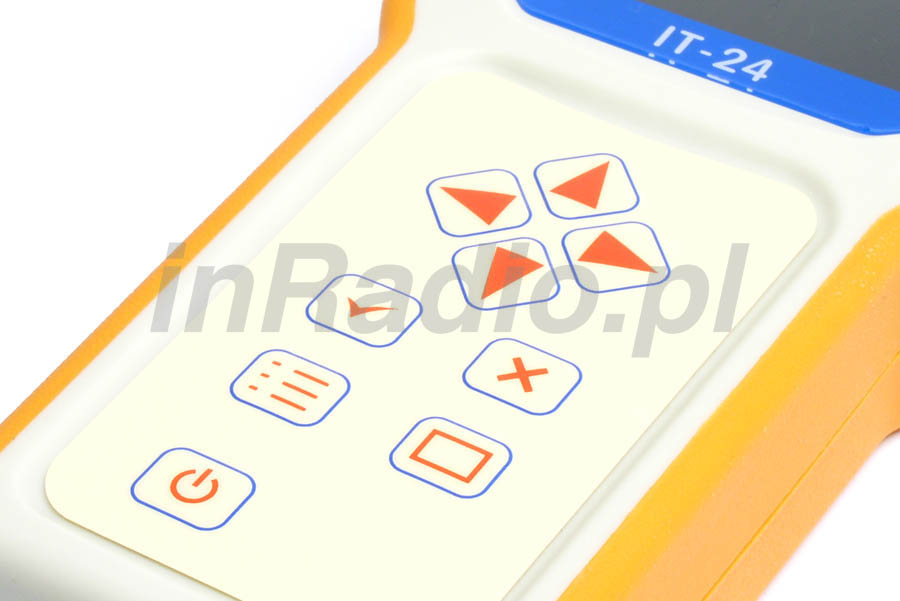

– Wodoodporna klawiatura – 9 klawiszy
– Wielojęzyczne menu i ekrany pomocy

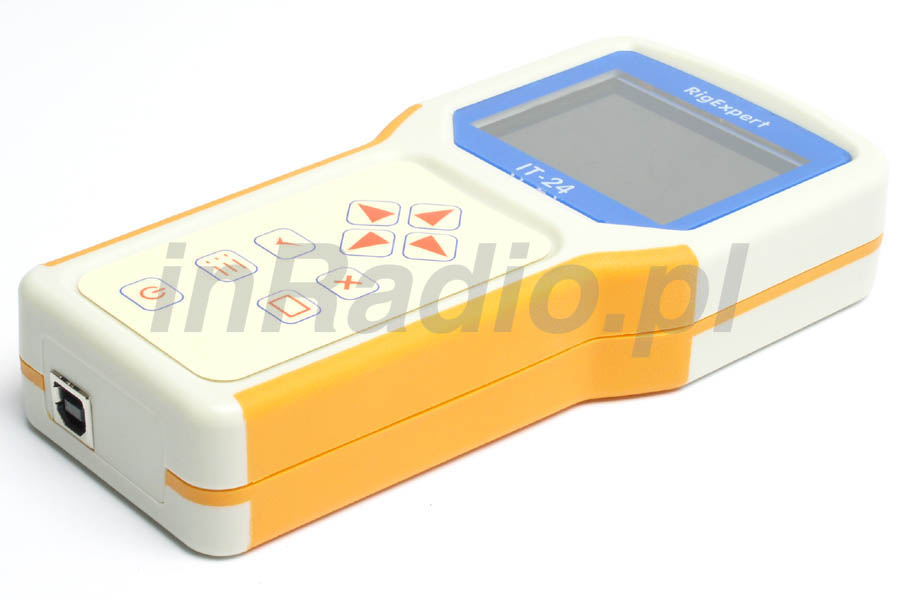

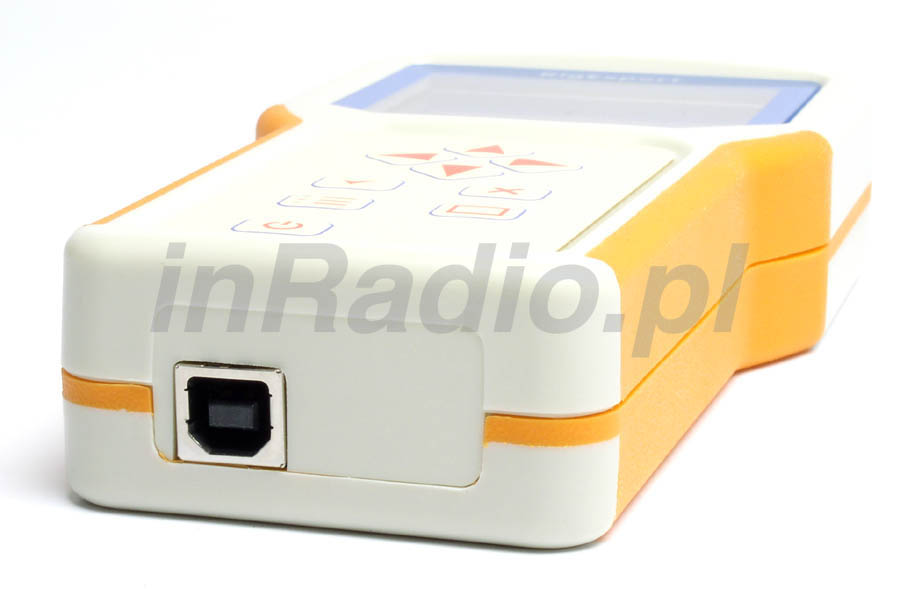

– Połączenie z komputerem za pośrednictwem portu USB

 Zasilanie:

– 4 szt. baterie alkalicznych AAA lub akumulatorów
– Z gniazda USB komputera

RIGEXPERT IT-24 przykładowe wskazania wyswietlacza RIGEXPERT IT-24 przykładowe wskazania wyswietlacza RIGEXPERT IT-24 przykładowe wskazania wyswietlacza RIGEXPERT IT-24 przykładowe wskazania wyswietlacza

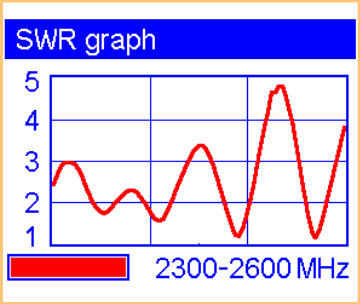

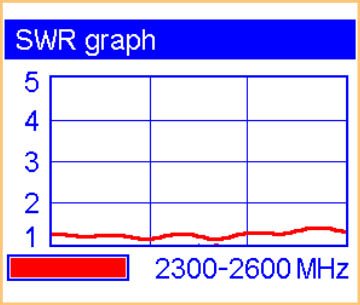

  Tryb graficzny SWR:
sprawne i uszkodzone anteny Wi-Fi
  Tryb graficzny SWR:
sprawne i uszkodzone kable koncentryczne
  RIGEXPERT IT-24 przykładowe wskazania wyswietlacza RIGEXPERT IT-24 przykładowe wskazania wyswietlacza

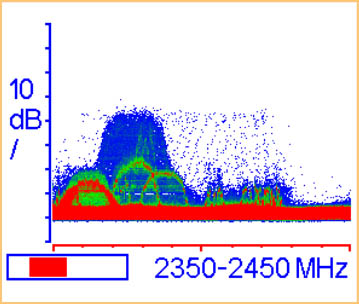

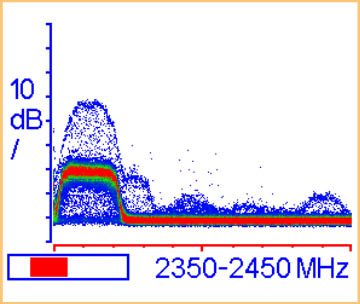

 Gęstość widma:
czyste i zagęszczone widma


Dodatkowe materiały Analizatora antenowego Rigexpert IT24:

  • Analizator antenowy RIGEXPERT IT-24 – folder

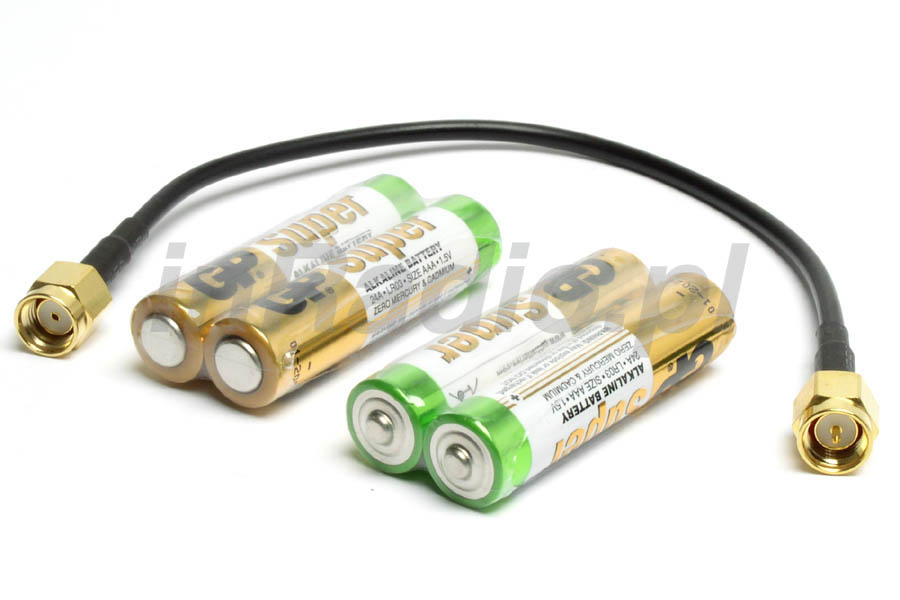

Co w zestawie?

  • IT-24 Analizator antenowy
  • Przewód SMA-wt / SMA-gn
  • Antena ze złączem SMA-gn
  • 4x baterie alkaliczne AAA
