Diamond X-200N Antena pionowa bazowa 144/430 MHz

X-200N Diamond antena bazowa dwupasmowa 144/430 MHz

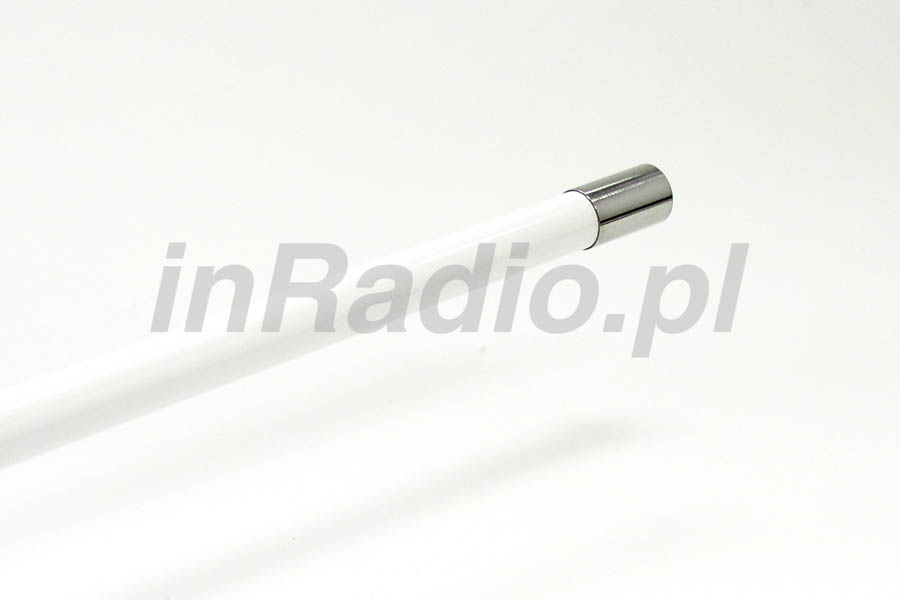

Diamond X-200N Antena pionowa, bardzo popularna wśród krótkofalowców, przeznaczona do pracy w paśmie 2m oraz w paśmie 70cm. Antena X200N jest wyposażona w gniazdo N oraz składa się z 2 segmentów powłoki z włókna szklanego i 2 segmentów promiennika, które użytkownik sam połączy za pomocą dołączonych śrub. Anteny dla krótkofalowców firmy Diamond już są dostrojone i wystarczy je tylko złożyć, aby natychmiast rozpocząć łączności lub nasłuch pasm.

Antena bazowa Diamond X-200N jest dookólną anteną, o świetnych parametrach w zakresie obu pasm VHF/UHF. Obszar działania anteny pionowej Diamond X-200N jest spory i oczywiście tym większy czym wyżej umieszczona.

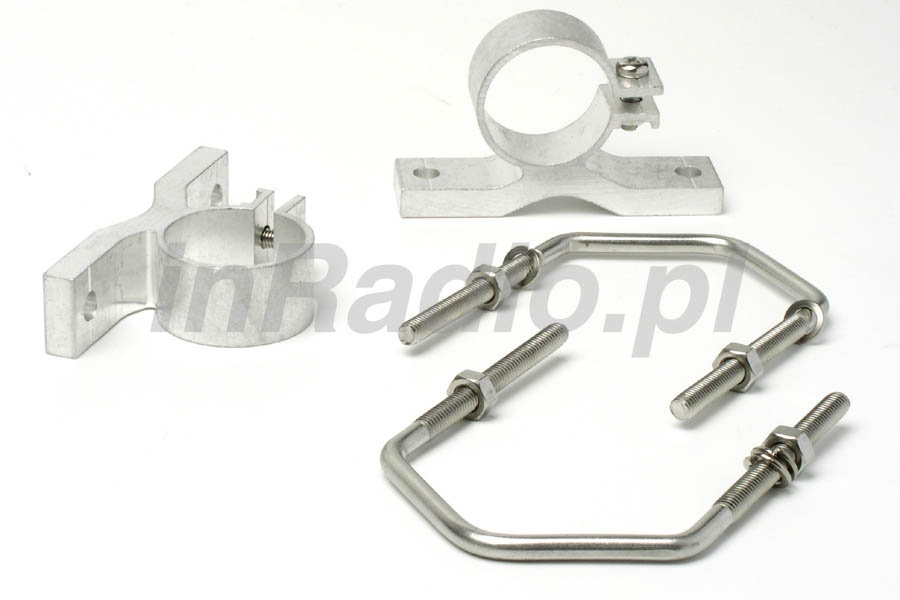

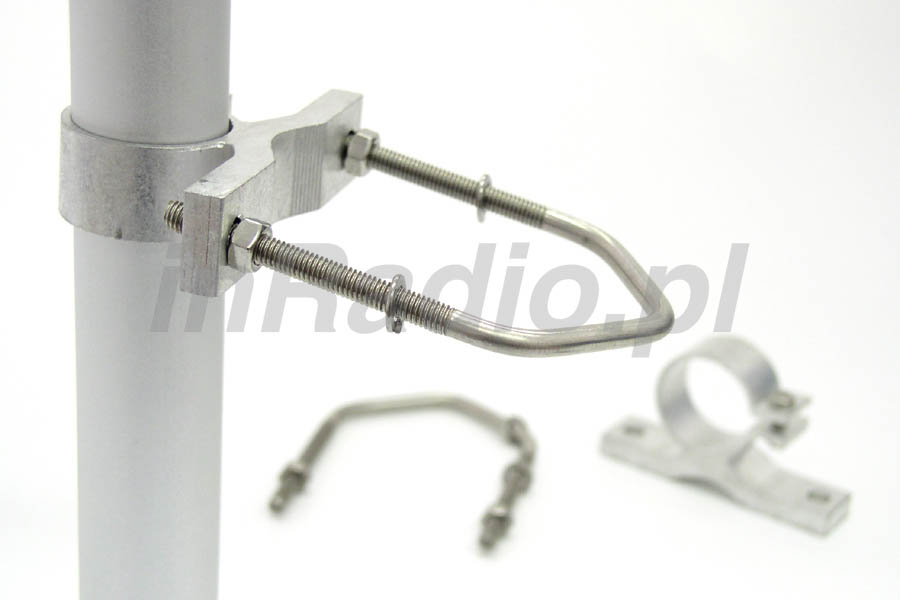

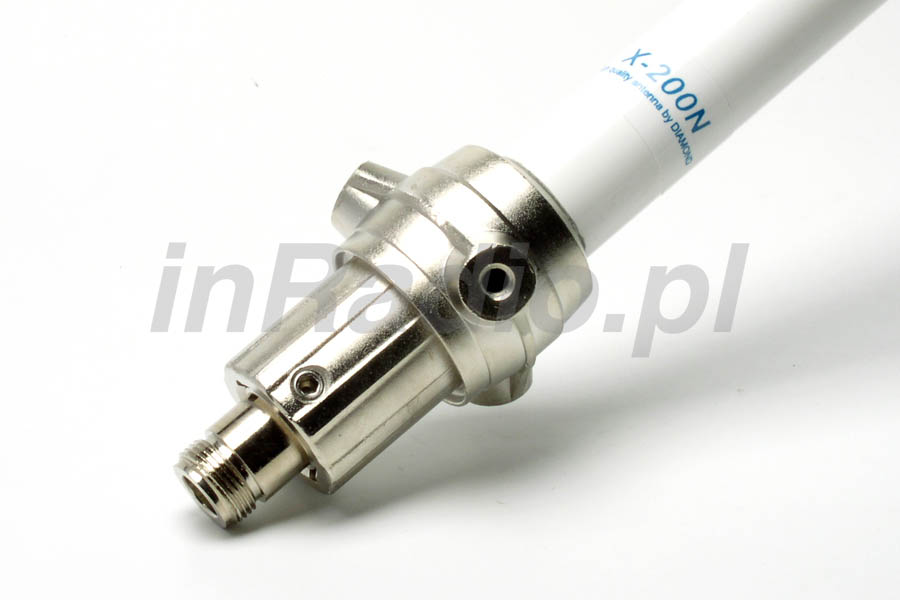

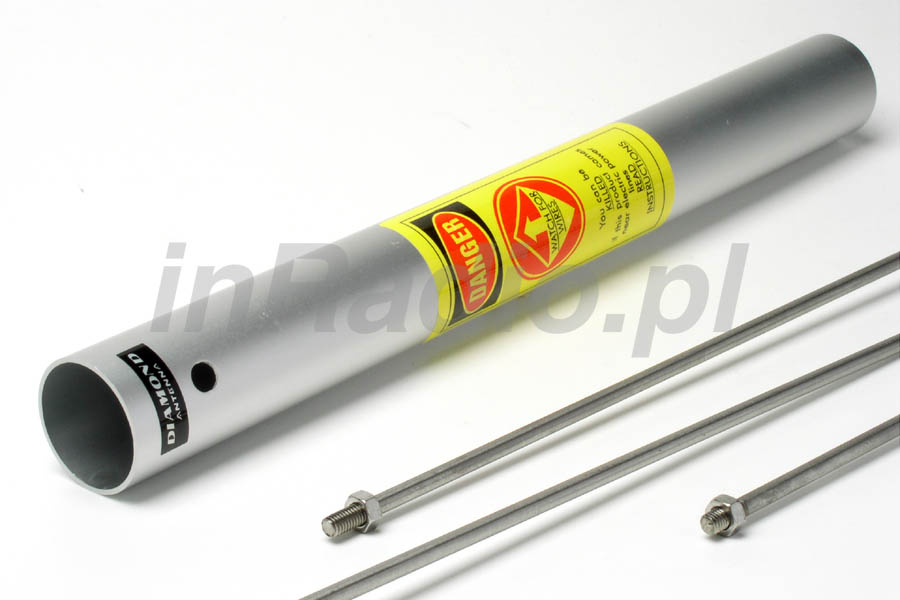

Antena bazowa Diamond X-200N ma 2,5m długości, jest krótsza niż antena pionowa Diamond X510N, ale osiągi ma świetne; zysk dla pasma VHF wychodzi 6dB a dla pasma UHF aż 8dB.  Wyposażona w złącze N i długości falowe dla 144MHz wynosi 2×5/8λ, a dla 430MHz wynosi 4×5/8λ. Antena pionowa X-200N posiada w zestawie standardowo dołączone uchwyty mocujące, wraz z krótką rurą do mocowania. Okrojona długością do 2,5m wzrosła odporność na wiatr do 50m/s.

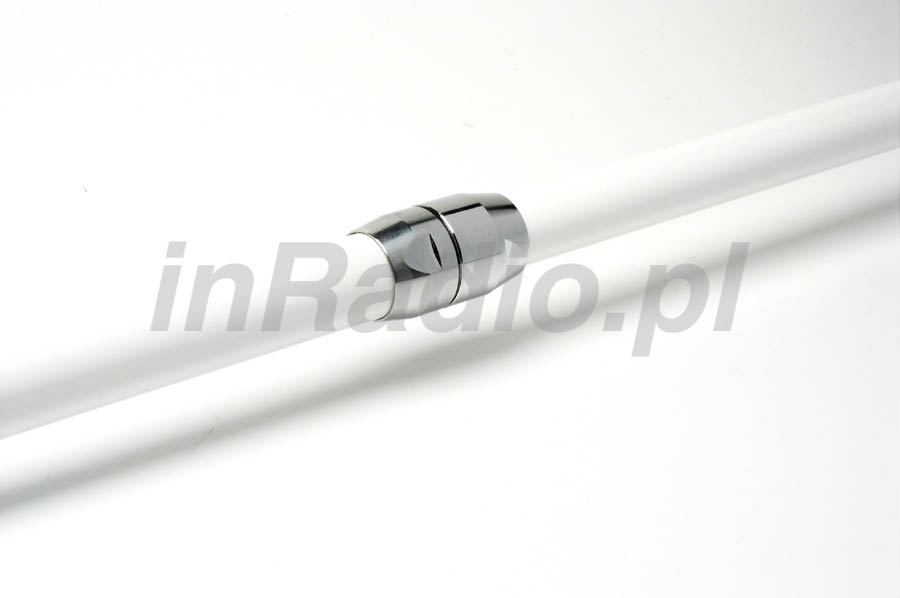

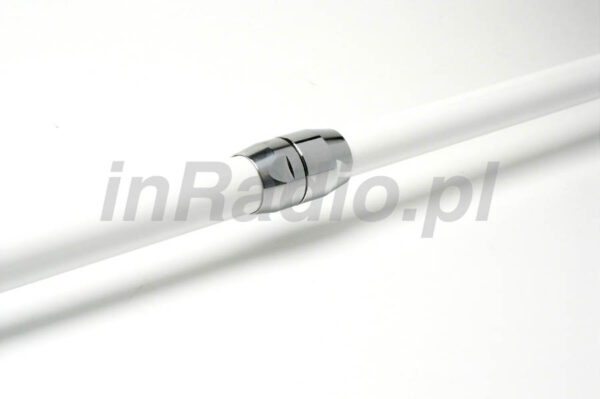

X200N Diamond posiada specjalny system łatwego łączenia ze sobą elementów „D.J.S”.,oraz posiada „D.C.” (zwarta dla napięć elektrostatycznych).

Anteny Diamond są uważane za najlepsze, a ich bezawaryjność jest bezkonkurencyjna. Wybierając produkt firmy Diamond masz pewność że inwestujesz raz, ale na długie lata.

Pionowe anteny bazowe Diamond z X na początku, dla krótkofalowców:

• X30 /N – najkrótsze 1.3 m jednoczęściowe
• X50 /N – „krótkie” 1.7 m jednoczęściowe
• X200 /N – długie 2.5 m 2-częściowe
• X300 /N – długie 3,1 m – 2-częściowe
• X510N – bardzo długie – 5.2 m – 3-częściowe
• X510MH – bardzo długie – 5.2 m – 3-częściowe

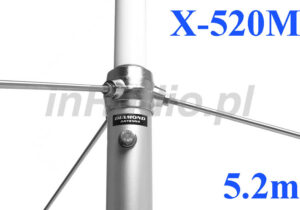

• X520M – bardzo długie – 5.2 m – 3-częściowe
• X700H /HN – ekstremalnie długa – 7,2 m – wiele części
• X5000 – długie – 1,8 m – jednoczęściowe
• X6000 – długie – 3.2 m – 2-częściowe
• X7000 – bardzo długie – 5 m – 3-częściowe

Dane techniczne Diamond X200N :

Bazowa antena pionowa (GP) Diamond X-200N

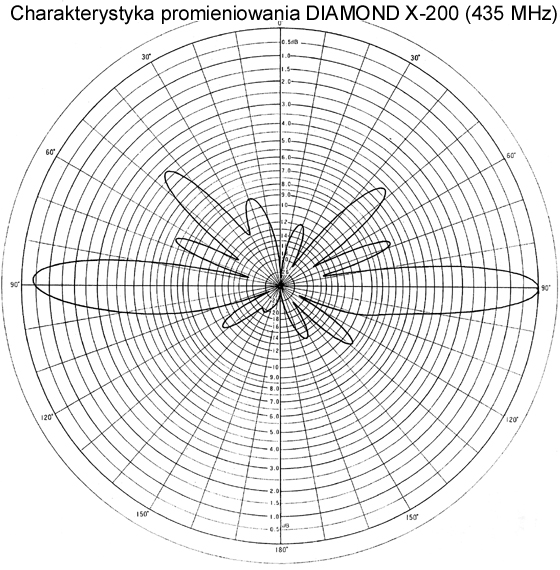

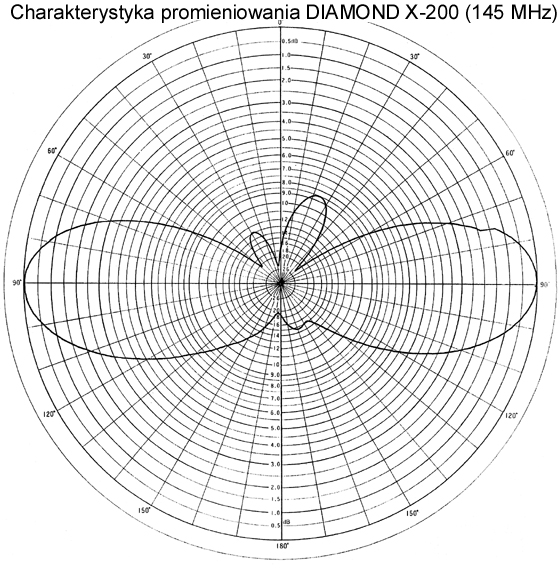

Wykresy promieniowania fal

Cechy anteny X200N

• Dłuższa antena bazowa
• Dwa pasma: 2m i 70cm

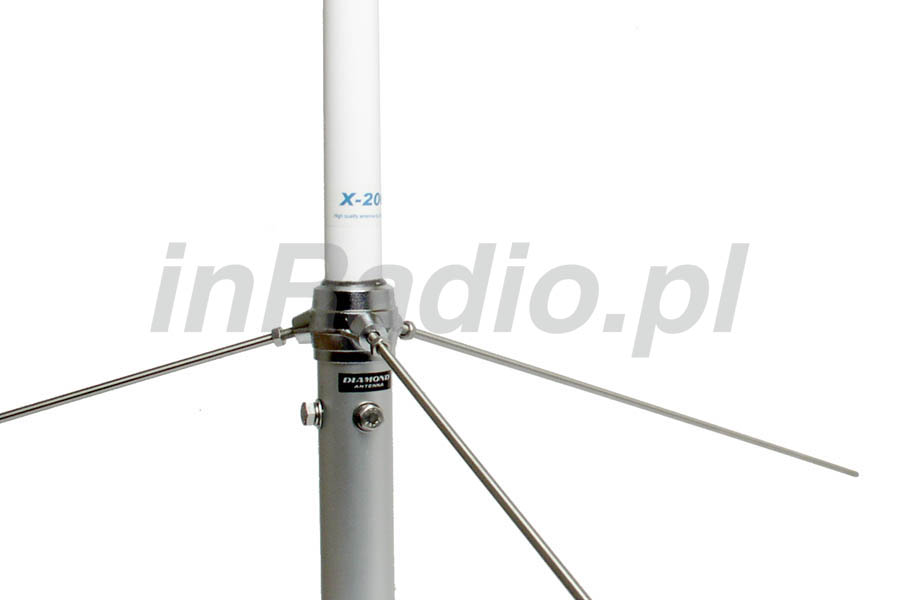

• dwuczęściowa, składanie promiennika systemem DJS – czyli najprościej jak tylko możliwe, przykręcane przeciwwagi (są krótkie)

Dlaczego warto wybrać Diamond X200N?

• Antena bazowa Diamond X200 to jeden z najczęściej wybieranych modeli w swojej klasie. Oferuje świetny stosunek ceny do jakości oraz bardzo dobre parametry nadawczo-odbiorcze w strefie lokalnej i znacznych odległościach.
• Bardzo duży zasięg i wysoka skuteczność.
• Dzięki świetnemu zyskowi, antena umożliwia prowadzenie łączności na znaczne odległości, co sprawia, że świetnie sprawdzi się zarówno w pracy stacjonarnej, jak i profesjonalnej.
• Trwała konstrukcja.
• Wykonana z wysokiej jakości włókna szklanego antena jest odporna na wiatr, deszcz oraz promieniowanie UV, co zapewnia długą żywotność.
• Łatwy montaż
• Antena jest lekka i prosta w instalacji – można ją zamontować na maszcie lub uchwycie antenowym bez potrzeby specjalistycznych narzędzi.

Zastosowanie anteny

Diamond X200N doskonale sprawdzi się w:

• stacjach krótkofalarskich
• systemach radiokomunikacji
• pracy w paśmie 2m i 70cm
• łącznościach dalszych, w tym DX wraz z pojawieniem się propagacji no i lokalnych
• odbiornikach szerokopasmowych – szerokie zakresy pasm VHF i UHF są jeszcze świetnie odbierane przez takie anteny

Dla kogo jest Diamond X200N?

To idealny wybór dla:

• krótkofalowców
• pasjonatów łączności radiowej
• użytkowników wymagających stabilnego sygnału
• osób budujących stację bazową VHF/UHF
• nasłuchowców – ostatni model, ze względu na swoje właściwości

Jeśli szukasz sprawdzonej anteny bazowej o wysokiej wydajności, Diamond X200N to wybór, który spełni Twoje oczekiwania. Solidna konstrukcja, spory zysk oraz niezawodność w działaniu, czynią ją jedną z lepszych anten w swojej klasie.

FAQ – Najczęściej zadawane pytania

• Czy jest podobna antena z innym złączem?

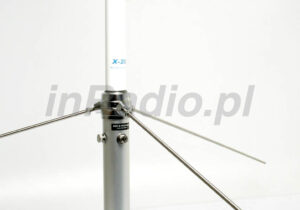

Tak, bliźniacza antena to Diamond X200. Jest to antena z gniazdem UHF.

• Co oznacza złącze MJ w katalogu / instrukcji producenta Diamond?

Złącze MJ jest to samo co wszyscy znają pod inną nazwą jako złącze: UHF gniazdo, SO239, PL259, UC1 – najbardziej popularne złącze w radiokomunikacji. Diamond Antenna oznacza je jako MJ – złącza wysokiej jakości.

• Co oznacza złącz NJ w katalogu / instrukcji producenta Diamond?

Złącze NJ jest to gniazdo N. Diamond Antenna oznacza je jako NJ– złącza wysokiej jakości.

• Kupiłem antenę Diamond i nie pasuje do mojej taniej podstawy CB, dlaczego?

Dobre podstawy magnesowe i uchwyty, nie mają problemów z kompatybilnością anten Diamond. Tylko w tych najtańszych podstawach i uchwytach z okablowaniem pojawiają się problemy.

• Czy Diamond X200N wymaga strojenia (regulacji SWR)?

Antena Diamond X200N jest fabrycznie zestrojona, co oznacza, że nie wymaga dodatkowej regulacji. Po jej prawidłowym złożeniu i montażu, powinna osiągać bardzo dobre wartości SWR. Zaleca się jednak sprawdzenie SWR po instalacji (kabel/zarobienie wtyczek itp.).

• Czy antena X200 jest dobrą anteną na zakup?

Antena oferuje świetne możliwości, montowana na dachu, lub balkonie/balustradzie najwyższego piętra budynku. Ostatni model anteny z najdłuższych dla nasłuchowców.

• Anteny Diamond dlaczego Diamond, a nie inna firma?

InRadio jest importerem anten Japońskiej firmy Diamond. Oferujemy anteny Diamond, ponieważ są one bezproblemowe w instalacji / montażu / użytkowaniu. Ponieważ jest to duża firma produkujaca anteny, są na rynku podróbki, które łatwo nabyć i zawieść się z ich działania, kierujac pretensje do firmy która nie ma z nimi nic wspólnego. Dlatego wybierajac nasz produkt, masz 100% pewności że antena będzie prosto z Japońskiej fabryki z pozytywnymi aspektami jej działania.

• Posiadam kabel antenowy 25m RG58, czy nadaje się na VHF i UHF?

Właśnie najtańsze przewody nie powinny być brane pod uwagę dla pasm VHF / UHF, zwłaszcza w tych ostatnich pasmach – są to duże Straty i to przez duże S. Ale uwaga: jeśli i tak zamierzasz zmodernizować swoją instalację w niedalekim czasie i zamontować przewód RG58 tak na moment/chwilę/przez jakiś czas – to możesz korzystać z takiego rozwiązania, tylko pamiętaj o silnym tłumieniu sygnałów.

• Jaki kabel antenowy do bazowych anten Diamond?

Uważamy że należy brać najlepszy z możliwych, dostępnych na kieszeń. Bardzo dobre są: RF10, H1000 PE/ H1000B / RF7. Najlepsze z najlepszych to LDF4-50A.

• Co to za kabel /przewód antenowy LDF4-50A?

Jest to kabel o średnicy 1/2″ (cala): rurka miedziana z drugą rurką miedzianą, na zamówienie i uwaga: był tańszy z założonymi wtyczkami, niż H1000PE bez wtyczek, a założenie i same wtyczki na taki przewód mają swoją cenę. TEN PRZEWÓD pozwala cieszyć się MINIMALNYMI (wręcz marginalnymi) stratami sygnałów, w swoim kaciku radiowym / nasłuchowym i najlepszymi warunkami na 1,2 GHz i jeszcze wyższe częstotliwości.

• Czy istnieją anteny bazowe pionowe bez przeciwag?

Tak, są to anteny VX30 i VX30N oraz VX50 i VX50N i VX4000, w tym morskie SE50, SE100 i SE300.
