Diamond X-300N Antena bazowa 144/430MHz

X-300N Diamond Antena dwupasmowa 144/430 MHz

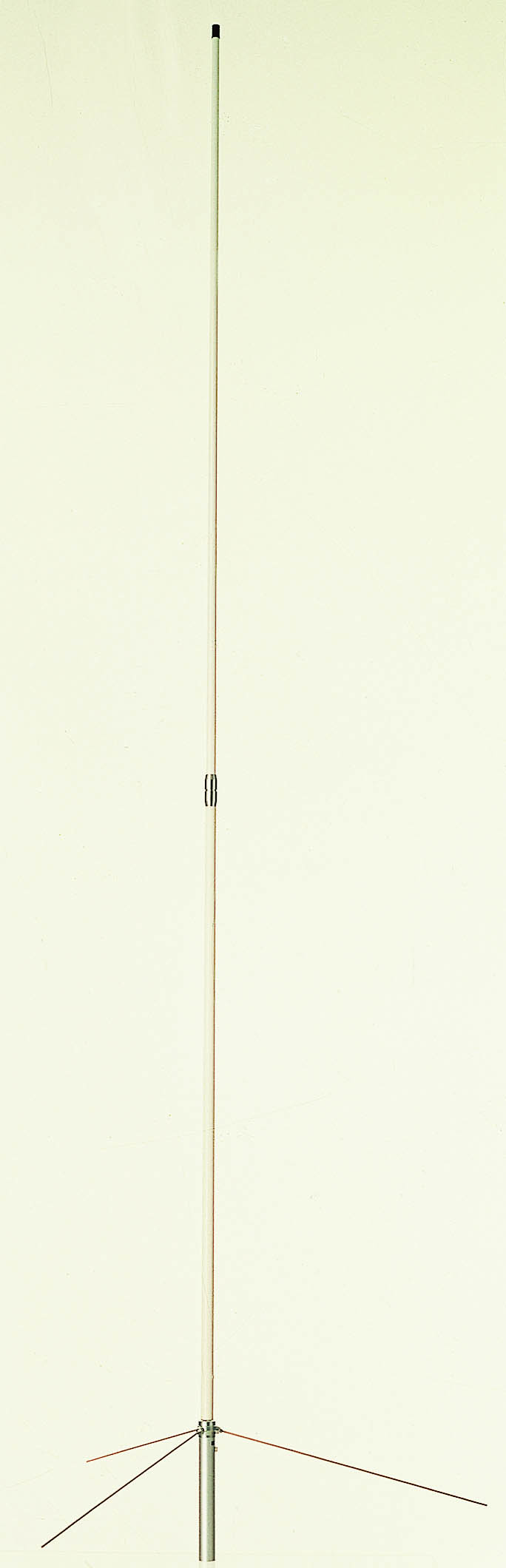

Antena X-300N Japońskiego producenta Diamond, przeznaczona do łączności w pasmach radioamatorskich VHF i UHF z maksymalną mocą 200W (FM). Antena składana z 2 części promiennika umieszczonymi w osłonie z rur włókna szklanego. X300N jest już dostrojona do pasm, wystarczy ja skręcić i podłączyć do kabla antenowego z wtyczką N.

Krótki opis anteny Diamond X300N :

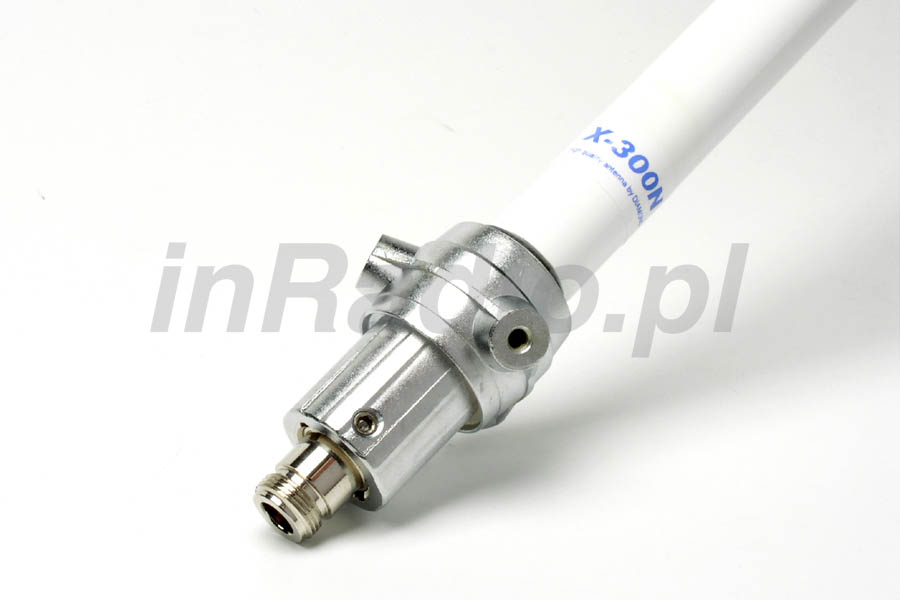

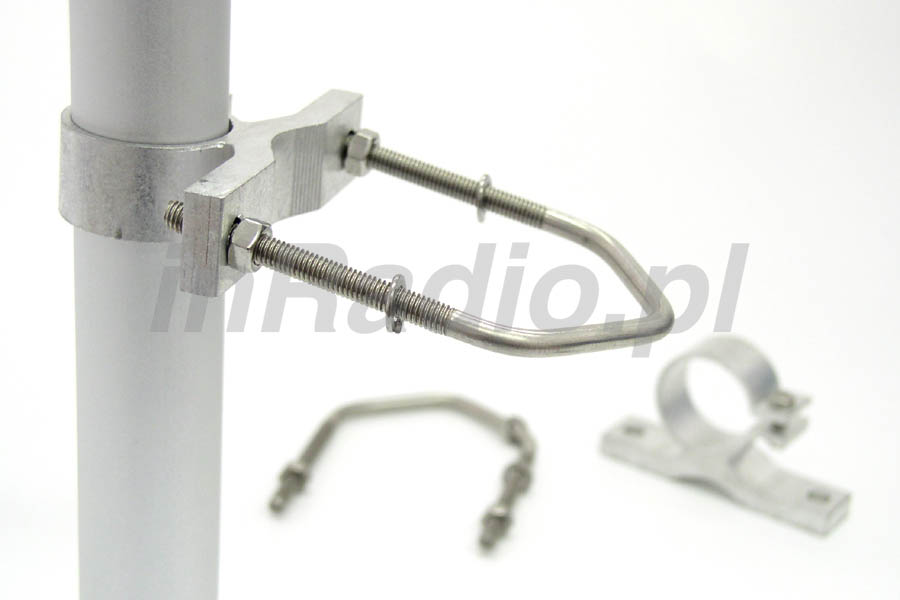

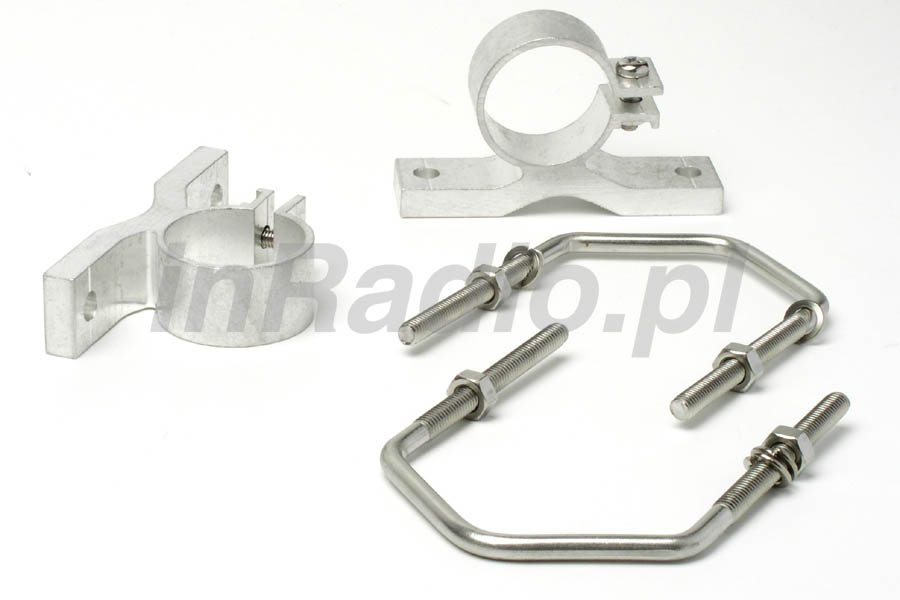

Antena pionowa Diamond X300N jest zapakowana w dwóch częściach w standardowym pokrowcu z zestawem uchwytów mocujących do masztu. Łatwość montażu i skuteczność anten Diamond daje pewność wyboru produktu podczas zakupów. Ważną rzeczą jest, że Diamond produkuje anteny serii X o różnej długości a antena Diamond X-300N jest dobrym wyborem dla tych którzy poszukują anteny do długości 3,1m. Anteny Diamond X300N mają zysk 6,5dB w paśmie 2m oraz 9dB w pasmie 70cm. Wykonana ze złączem gniazdem N i długością fali dla pasma 144MHz 2 x 5/8λ i dla pasma 430MHz 5x 5/8λ.

X300N Diamond posiada dobry system uszczelniający i montażowy: D.J.S. oraz zabezpiecza przed elektrostatyką: D.C.

Pionowe anteny bazowe Diamond z X na początku, dla krótkofalowców:

• X30 /N – najkrótsze 1.3 m jednoczęściowe
• X50 /N – „krótkie” 1.7 m jednoczęściowe
• X200 /N – długie 2.5 m 2-częściowe
• X300 /N – długie 3,1 m – 2-częściowe
• X510N – bardzo długie – 5.2 m – 3-częściowe
• X510MH – bardzo długie – 5.2 m – 3-częściowe
• X520M – bardzo długie – 5.2 m – 3-częściowe
• X700H /HN – ekstremalnie długa – 7,2 m – wiele części
• X5000 – długie – 1,8 m – jednoczęściowe
• X6000 – długie – 3.2 m – 2-częściowe
• X7000 – bardzo długie – 5 m – 3-częściowe

Dane techniczne Diamond X300N :

Bazowa antena pionowa (GP) Diamond X300:

Dwuczęsciowa antena, o dużym zysku

Cechy anteny X300N

• Dłuższa antena bazowa
• Dwa pasma: 2m i 70cm

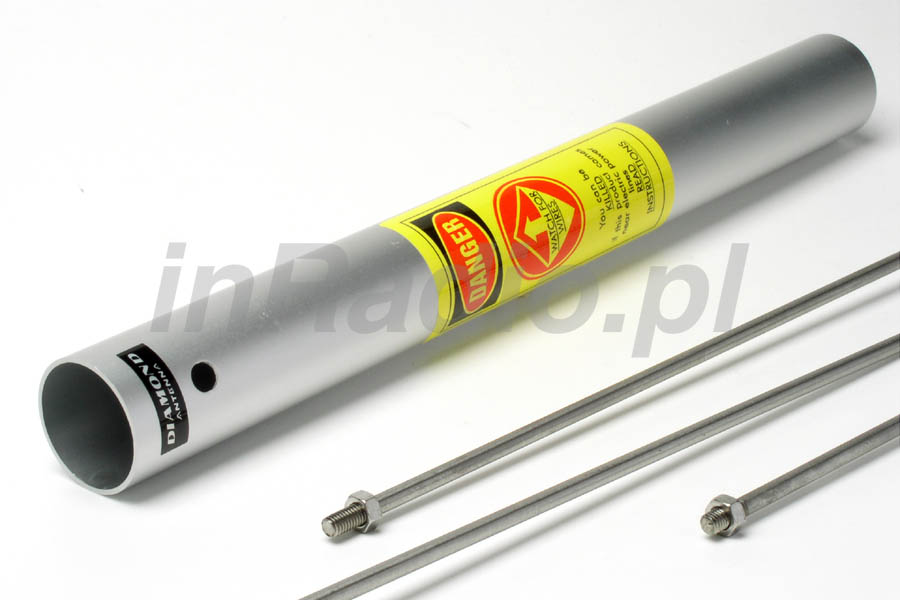

• dwuczęściowa, składanie promiennika systemem DJS – czyli najprościej jak tylko możliwe, przykręcane przeciwwagi (są krótkie)

Dlaczego warto wybrać Diamond X300N?

• Antena bazowa Diamond X300 to niezwykle długa konstrukcja. Oferuje świetną jakość oraz bardzo dobre parametry nadawczo-odbiorcze w strefie DX i bliskiej.
• Bardzo duży zasięg i wysoka skuteczność.
• Dzięki świetnemu zyskowi, antena umożliwia prowadzenie łączności na znaczne odległości, co sprawia, że świetnie sprawdzi się zarówno w pracy stacjonarnej, jak i profesjonalnej.
• Trwała składana konstrukcja.
• Wykonana z wysokiej jakości włókna szklanego antena jest odporna na wiatr, deszcz oraz promieniowanie UV, co zapewnia długą żywotność.
• Łatwy montaż, zaróno promiennika jak osłony z włókna szklanego
• Antena jest prosta w montażu – można ją zainstalować na maszcie lub uchwycie antenowym, bez potrzeby specjalistycznych narzędzi.

Zastosowanie anteny

Diamond X300N doskonale sprawdzi się w:

• stacjach krótkofalarskich
• systemach radiokomunikacji
• pracy w paśmie 2m i 70cm
• łącznościach dalszych, w tym DX wraz z pojawieniem się propagacji no i lokalnych

Dla kogo jest Diamond X300N?

To idealny wybór dla:

• krótkofalowców
• pasjonatów łączności radiowej
• użytkowników wymagających stabilnego sygnału
• osób budujących stację bazową VHF/UHF

Jeśli szukasz sprawdzonej anteny bazowej o wysokiej wydajności, Diamond X300 to wybór, który spełni Twoje oczekiwania. Solidna konstrukcja, spory zysk oraz niezawodność w działaniu, czynią ją jedną z lepszych anten w swojej klasie.

FAQ – Najczęściej zadawane pytania

• Czy jest podobna antena z innym złączem?

Tak, bliźniacza antena to Diamond X300N. Jest to antena z gniazdem N.

• Co oznacza złącze MJ w katalogu / instrukcji producenta Diamond?

Złącze MJ jest to samo co wszyscy znają pod inną nazwą jako złącze: UHF gniazdo, SO239, PL259, UC1 – najbardziej popularne złącze w radiokomunikacji. Diamond Antenna oznacza je jako MJ – złącza wysokiej jakości.

• Co oznacza złącz NJ w katalogu / instrukcji producenta Diamond?

Złącze NJ jest to gniazdo N. Diamond Antenna oznacza je jako NJ– złącza wysokiej jakości.

• Kupiłem antenę Diamond i nie pasuje do mojej taniej podstawy CB, dlaczego?

Dobre podstawy magnesowe i uchwyty, nie mają problemów z kompatybilnością anten Diamond. Tylko w tych najtańszych podstawach i uchwytach z okablowaniem pojawiają się problemy.

• Czy Diamond X300N wymaga strojenia (regulacji SWR)?

Antena Diamond X300N jest fabrycznie zestrojona, co oznacza, że nie wymaga dodatkowej regulacji. Po jej prawidłowym złożeniu i montażu, powinna osiągać bardzo dobre wartości SWR. Zaleca się jednak sprawdzenie SWR po instalacji (kabel/zarobienie wtyczek itp.).

• Czy antena X300N jest dobrą anteną na zakup?

Antena oferuje świetne możliwości, montowana na dachu, lub balkonie/balustradzie najwyższego piętra budynku.

• Anteny Diamond dlaczego Diamond, a nie inna firma?

InRadio jest importerem anten Japońskiej firmy Diamond. Oferujemy anteny Diamond, ponieważ są one bezproblemowe w instalacji / montażu / użytkowaniu. Ponieważ jest to duża firma produkujaca anteny, są na rynku podróbki, które łatwo nabyć i zawieść się z ich działania, kierujac pretensje do firmy która nie ma z nimi nic wspólnego. Dlatego wybierajac nasz produkt, masz 100% pewności że antena będzie prosto z Japońskiej fabryki z pozytywnymi aspektami jej działania.

• Posiadam kabel antenowy 25m RG58, czy nadaje się na VHF i UHF?

Właśnie najtańsze przewody nie powinny być brane pod uwagę dla pasm VHF / UHF, zwłaszcza w tych ostatnich pasmach – są to duże Straty i to przez duże S. Ale uwaga: jeśli i tak zamierzasz zmodernizować swoją instalację w niedalekim czasie i zamontować przewód RG58 tak na moment/chwilę/przez jakiś czas – to możesz korzystać z takiego rozwiązania, tylko pamiętaj o silnym tłumieniu sygnałów.

• Jaki kabel antenowy do bazowych anten Diamond?

Uważamy że należy brać najlepszy z możliwych, dostępnych na kieszeń. Bardzo dobre są: RF10, H1000 PE/ H1000B / RF7. Najlepsze z najlepszych to LDF4-50A.

• Co to za kabel /przewód antenowy LDF4-50A?

Jest to kabel o średnicy 1/2″ (cala): rurka miedziana z drugą rurką miedzianą, na zamówienie i uwaga: był tańszy z założonymi wtyczkami, niż H1000PE bez wtyczek, a założenie i same wtyczki na taki przewód mają swoją cenę. TEN PRZEWÓD pozwala cieszyć się MINIMALNYMI (wręcz marginalnymi) stratami sygnałów, w swoim kaciku radiowym / nasłuchowym i najlepszymi warunkami na 1,2 GHz i jeszcze wyższe częstotliwości.

• Czy istnieją anteny bazowe pionowe bez przeciwag?

Tak, są to anteny VX30 i VX30N oraz VX50 i VX50N i VX4000, w tym morskie SE50, SE100 i SE300.

• Dlaczego antena X300N nie jest dla nasłuchowców (pozapasmowych)

Antena jest długa, idzie z tym w parze filtracja pasm radioamatorskich i silniejsze tłumienie pozapasmowe.

• Co to jest D.J.S oznaczenie Diaomnd?

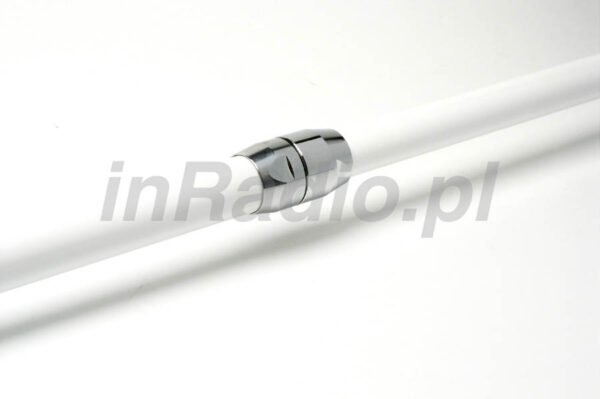

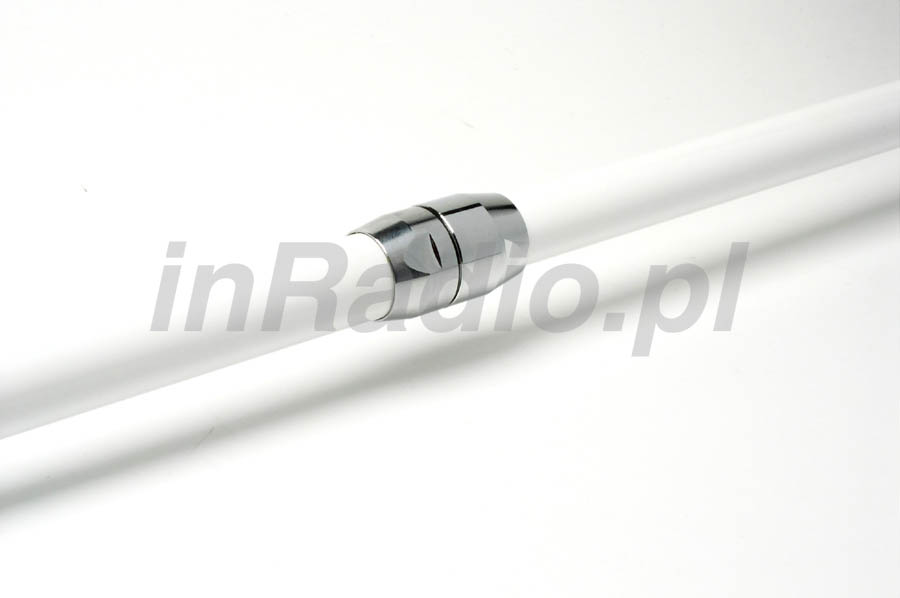

Prosty montaż anteny, zwłaszcza połączenie promiennika z 2 rur włókna szklanego i promienników w środku

• Co to jest D.C oznaczenie Diamond?

Zwarcie do masy ładunków elektrostatycznych, gromadzących się w promienniku. Anteny Diamond mają 2 sposoby na to:

a) zwarcie promiennika przez cewkę do masy, a kabel antenowy jest podłączony przez niewielką pojemność do tej cewki – na mierniku (omomierz) wygląda jakby nie było zwarcia, jednak następuje odpływ ładunków do masy.

b) zwarcie kabla antenowego do masy przez cewkę. Tu na mierniku (omomierzu) będzie widać zwarcie do masy.
