Diamond X-5000 – Antena Bazowa 144 /430 /1200MHz

Antena pionowa Diamond X-5000 trzypasmowa

Antena VHF/UHF/23cm ze zwartą cewką do masy (D.C.) – uniemożliwia przenoszenie ładunku elektrostatycznego do urządzeń nadawczo-odbiorczych.

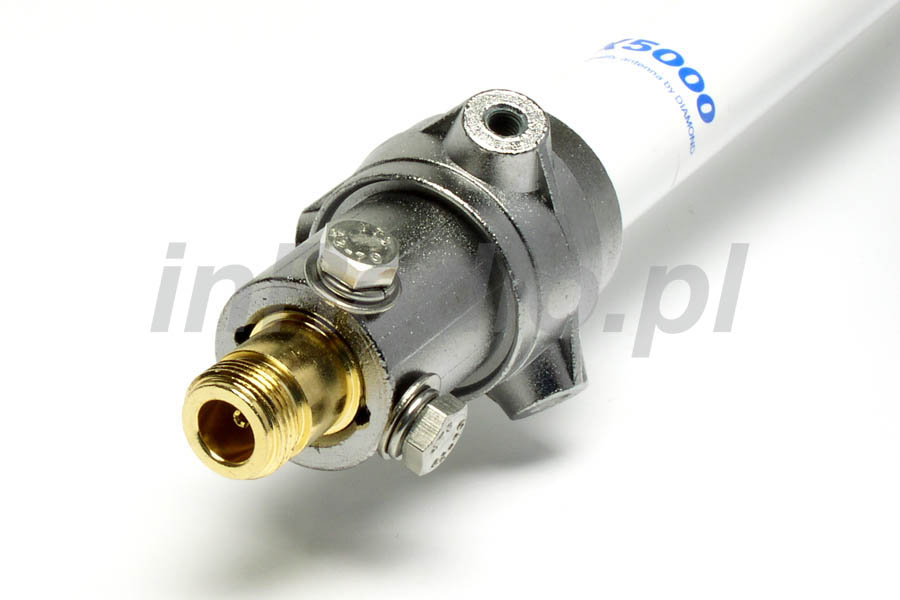

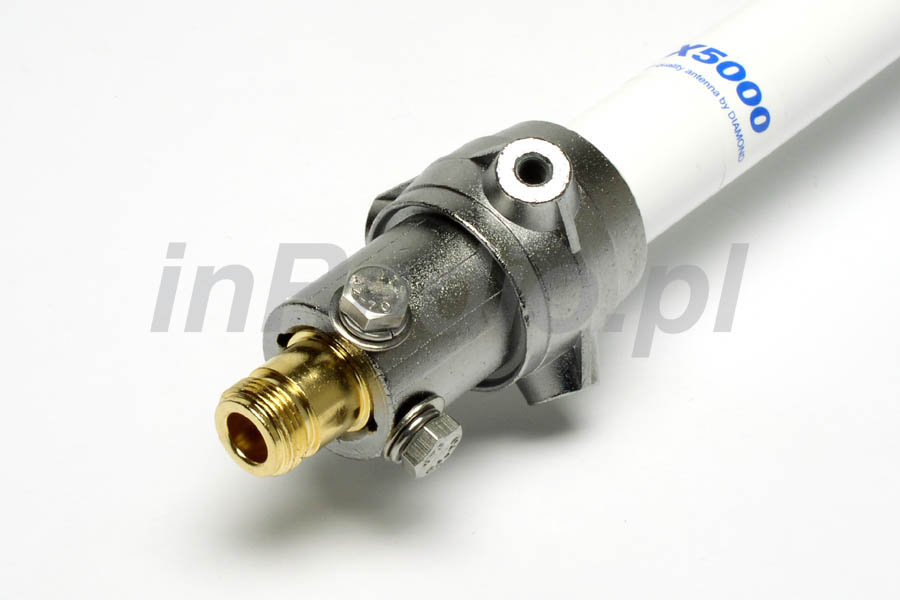

X-5000 Diamond jest anteną trzypasmową, do zastosowań krótkofalarskich. Radioamatorzy będą zadowoleni z pasma 23cm które antena posiada i aż 11,7dB wzmocnienia przy długości anteny 1,8m i maksymalnej mocy wypromieniowanej 100W, – moc taka sama dla pozostałych pasm. Anteny trzypasmowe typu X5000 są odporne na wiatr wiejący do 60m/s, a pasmo 70cm posiada 8,3dB zysku, przy zastosowanej ilości elektrycznych elementów 3×5/8λ. Diamond X5000 waży ok 900g, natomiast pasmo 2m, posiada zysk 4,5dB, przy 6/8 długości fali. Antena jest wyposażona w pozłacane złącze i jest na tyle krótka, że może być umieszczona na balkonie. Świetna do urządzeń nadawczo-odbiorczych z pasmami 2m/70cm/23cm.

Anteny X5000 X6000 X7000 są wręcz stworzone dla transceivera Icom IC-9700. Icom ma 3 złącza antenowe, ale za pomocą triplekserów (z własnymi kablami lub bez przewodów): AV-83C-2, lub AV-38D albo MX3000 Diamond, można oszczędzić na kablach antenowych i samych antenach, stosując tylko jeden przewód do wszystkich pasm.

Pionowe anteny bazowe Diamond z X na początku, dla krótkofalowców:

• X30 /N – najkrótsze 1.3 m jednoczęściowe
• X50 /N – „krótkie” 1.7 m jednoczęściowe
• X200 /N – długie 2.5 m 2-częściowe
• X300 /N – długie 3,1 m – 2-częściowe
• X510N – bardzo długie – 5.2 m – 3-częściowe
• X510MH – bardzo długie – 5.2 m – 3-częściowe
• X520M – bardzo długie – 5.2 m – 3-częściowe
• X700H /HN – ekstremalnie długa – 7,2 m – 3-częściowe
• X5000 – długie – 1,8 m – jednoczęściowe, trzypasmowa 1,2 GHz
• X6000 – długie – 3.2 m – 2-częściowe, trzypasmowa 1,2 GHz
• X7000 – bardzo długie – 5 m – 3-częściowe, trzypasmowa 1,2 GHz

Specyfikacja anteny bazowej X5000 Diamond:

Cechy anteny X5000

• Bardzo długa antena bazowa
• Dwa pasma: 2 m i 70 cm oraz 23 cm
• trzyczęściowa, składanie promiennika systemem DJS – czyli najprościej jak tylko możliwe, przykręcane przeciwwagi (ich średnica ~0,4m)

Dlaczego warto wybrać Diamond X5000?

• Antena bazowa Diamond X5000 to konstrukcja 3 pasmowa. Oferuje świetną jakość oraz bardzo dobre parametry nadawczo-odbiorcze.
• Duży zasięg i duża skuteczność.
• Dzięki świetnemu zyskowi, antena umożliwia prowadzenie łączności na znaczne odległości, co sprawia, że świetnie sprawdzi się zarówno w pracy stacjonarnej, jak i profesjonalnej.
• Trwała składana konstrukcja.
• Wykonana z wysokiej jakości włókna szklanego antena jest odporna na wiatr, deszcz oraz promieniowanie UV, co zapewnia długą żywotność.
• Łatwy montaż, zarówno promiennika jak osłony z włókna szklanego
• Antena jest prosta w montażu – można ją zainstalować na maszcie lub uchwycie antenowym, bez potrzeby specjalistycznych narzędzi.

Zastosowanie anteny

Diamond X5000 doskonale sprawdzi się w:

• stacjach krótkofalarskich
• systemach radiokomunikacji
• pracy w paśmie 2 m i 70 cm oraz 23 cm
• w dalekich łącznościach w tym DX wraz z pojawieniem się propagacji no i lokalnych

Dla kogo jest Diamond X5000?

To idealny wybór dla:

• krótkofalowców
• pasjonatów dalekiej łączności radiowej
• użytkowników wymagających stabilnego sygnału
• osób budujących stację bazową VHF/UHF/SHF

Jeśli szukasz sprawdzonej anteny bazowej o wielu pasmach, Diamond X5000 to wybór, który spełni Twoje oczekiwania. Solidna konstrukcja, spory zysk oraz niezawodność w działaniu.

FAQ – Najczęściej zadawane pytania

• Czy jest podobna antena z innym złączem?

Nie, jest tylko jedna antena ze złączem N.

• Co oznacza złącze MJ w katalogu / instrukcji producenta Diamond?

Złącze MJ jest to samo co wszyscy znają pod inną nazwą jako złącze: UHF gniazdo, SO239, PL259, UC1 – najbardziej popularne złącze w radiokomunikacji. Diamond Antenna oznacza je jako MJ – złącza wysokiej jakości.

• Co oznacza złącz NJ w katalogu / instrukcji producenta Diamond?

Złącze NJ jest to gniazdo N. Diamond Antenna oznacza je jako NJ– złącza wysokiej jakości.

• Kupiłem antenę Diamond i nie pasuje do mojej taniej podstawy CB lub uchwytu do CB, dlaczego?

Dobre podstawy magnesowe i uchwyty, nie mają problemów z kompatybilnością anten Diamond. Tylko w tych najtańszych podstawach i uchwytach z okablowaniem pojawiają się problemy.

• Czy Diamond X5000 wymaga strojenia (regulacji SWR)?

Antena Diamond X5000 jest fabrycznie zestrojona, co oznacza, że nie wymaga dodatkowej regulacji. Po jej prawidłowym montażu, powinna osiągać bardzo dobre wartości SWR. Zaleca się jednak sprawdzenie SWR po instalacji (kabel/zarobienie wtyczek itp.).

• Czy antena X5000 jest dobrą anteną na zakup?

Antena oferuje spore możliwości w zakresie pasm 2m/70cm/23cm dla typu anteny pionowej, do zamontowania na dachu lub balkonie.

• Anteny Diamond – dlaczego Diamond, a nie inna firma?

InRadio jest importerem anten Japońskiej firmy Diamond. Oferujemy anteny Diamond, ponieważ są one bezproblemowe w instalacji / montażu / użytkowaniu. Ponieważ jest to duża firma produkujaca anteny, są na rynku podróbki, które łatwo nabyć i zawieść się z ich działania, kierujac pretensje do firmy która nie ma z nimi nic wspólnego. Dlatego wybierajac nasz produkt, masz 100% pewności że antena będzie prosto z Japońskiej fabryki z pozytywnymi aspektami jej działania.

• Posiadam kabel antenowy 25m RG58, czy nadaje się na VHF i UHF?

Właśnie najtańsze przewody nie powinny być brane pod uwagę dla pasm VHF / UHF, zwłaszcza w tych ostatnich pasmach – są to duże Straty i to przez duże S. Ale uwaga: jeśli i tak zamierzasz zmodernizować swoją instalację w niedalekim czasie i zamontować przewód RG58 tak na moment/chwilę/przez jakiś czas – to możesz korzystać z takiego rozwiązania, tylko pamiętaj o silnym tłumieniu sygnałów.

• Jaki kabel antenowy do bazowych anten Diamond?

Uważamy że należy brać najlepszy z możliwych, dostępnych na kieszeń. Bardzo dobre są: RF10, H1000 PE/ H1000B / RF7. Najlepsze z najlepszych to LDF4-50A.

• Co to za kabel /przewód antenowy LDF4-50A?

Jest to kabel o średnicy 1/2″ (cala): rurka miedziana z drugą rurką miedzianą, na zamówienie i uwaga: był tańszy z założonymi wtyczkami, niż H1000PE bez wtyczek, a założenie i same wtyczki na taki przewód mają swoją cenę. TEN PRZEWÓD pozwala cieszyć się MINIMALNYMI (wręcz marginalnymi) stratami sygnałów, w swoim kaciku radiowym / nasłuchowym i najlepszymi warunkami na 1,2 GHz i jeszcze wyższe częstotliwości.

• Czy istnieją anteny bazowe pionowe bez przeciwag?

Tak, są to anteny VX30 i VX30N oraz VX50 i VX50N i VX4000, w tym morskie SE50, SE100 i SE300.

• Dlaczego antena X5000 nie jest dla nasłuchowców (poza pasmami  2m/70cm)

Antena do pracy w kilku wyższych pasmach, nikt nie podawał wyników pracy tej anteny z odbiornikami szerokopasmowymi.

• Co to jest D.J.S oznaczenie Diamond?

Prosty montaż anteny, zwłaszcza połączenie promiennika z 3 rur włókna szklanego i 3 promienników w środku

• Co to jest D.C oznaczenie Diamond?

Zwarcie do masy ładunków elektrostatycznych, gromadzących się w promienniku. Anteny Diamond mają 2 sposoby na to:

a) zwarcie promiennika przez cewkę do masy, a kabel antenowy jest podłączony przez niewielką pojemność do tej cewki – na mierniku (omomierz) wygląda jakby nie było zwarcia, jednak następuje odpływ ładunków do masy.

b) zwarcie kabla antenowego do masy przez cewkę. Tu na mierniku (omomierzu) będzie widać zwarcie do masy.
