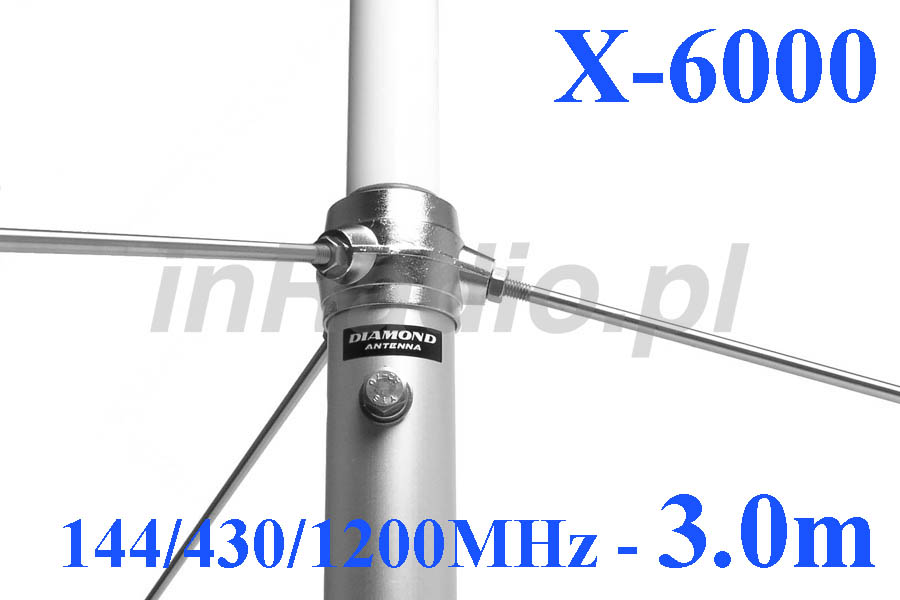

Diamond X-6000 – Antena Bazowa 144/430 MHz/1.2GHz

X-6000 Diamond Bazowa antena 144/430MHz/1.2GHz

Antena Diamond X-6000 jest rozwiązaniem bazowym na trzy pasma radioamatorskie. Pasmo 2m w antenie ma elektryczną długość fali: 2×5/8λ i zyskiem 6,5dB, natomiast pasmo UHF – 70cm ma już 5×5/8λ i pracuje z zyskiem 9dB, natomiast pasmo 23cm-1,2GHz ma zysk 10dB i składa się z 6×5/8λ. Antena X6000 waży 1,8kg i jest odporna na wiatr do 50m/s. Pełna długość anteny wynosi 3m i może pracować z mocami od 60 do 100W. Jest zrobiona z dwóch sekcji które są złożone na czas transportu. Prosta konstrukcja dla radioamatorów którzy nie potrzebują długiej anteny, ale rozpatrują wysoką skuteczność w działaniu. Antenę można podłączyć jednym kablem antenowym do 3 różnych złączy triplekserami dostępnymi w naszej ofercie. Między innymi triplexery AV38D, MX3000N czy AV38C2 w zależności od złącz typu gniazdo/wtyk.

X6000 Diamond Antena bazowa z opcją rozładowywania napięć elektrostatycznych do masy (Diamond D.C ) oraz łatwym montażem poszczególnych elementów ze sobą (D.S.J). Promienniki anten znajdują się w środku rury z włókna szklanego.

Anteny X5000 X6000 X7000 są wręcz stworzone dla transceivera Icom IC-9700. Icom ma 3 złącza antenowe, ale za pomocą triplekserów (z własnymi kablami lub bez przewodów): AV-83C-2, lub AV-38D albo MX3000 Diamond, można oszczędzić na kablach antenowych i samych antenach, stosując tylko jeden przewód do wszystkich pasm.

Pionowe anteny bazowe Diamond z X na początku, dla krótkofalowców:

• X30 /N – najkrótsze 1.3 m jednoczęściowe
• X50 /N – „krótkie” 1.7 m jednoczęściowe
• X200 /N – długie 2.5 m 2-częściowe
• X300 /N – długie 3,1 m – 2-częściowe
• X510N – bardzo długie – 5.2 m – 3-częściowe
• X510MH – bardzo długie – 5.2 m – 3-częściowe
• X520M – bardzo długie – 5.2 m – 3-częściowe
• X700H /HN – ekstremalnie długa – 7,2 m – 3-częściowe
• X5000 – długie – 1,8 m – jednoczęściowe, trzypasmowa 1,2 GHz
• X6000 – długie – 3.2 m – 2-częściowe, trzypasmowa 1,2 GHz
• X7000 – bardzo długie – 5 m – 3-częściowe, trzypasmowa 1,2 GHz

Dane techniczne anteny pionowej Diamond X-6000

Cechy anteny X6000

• Bardzo długa antena bazowa
• Dwa pasma: 2 m i 70 cm oraz 23 cm

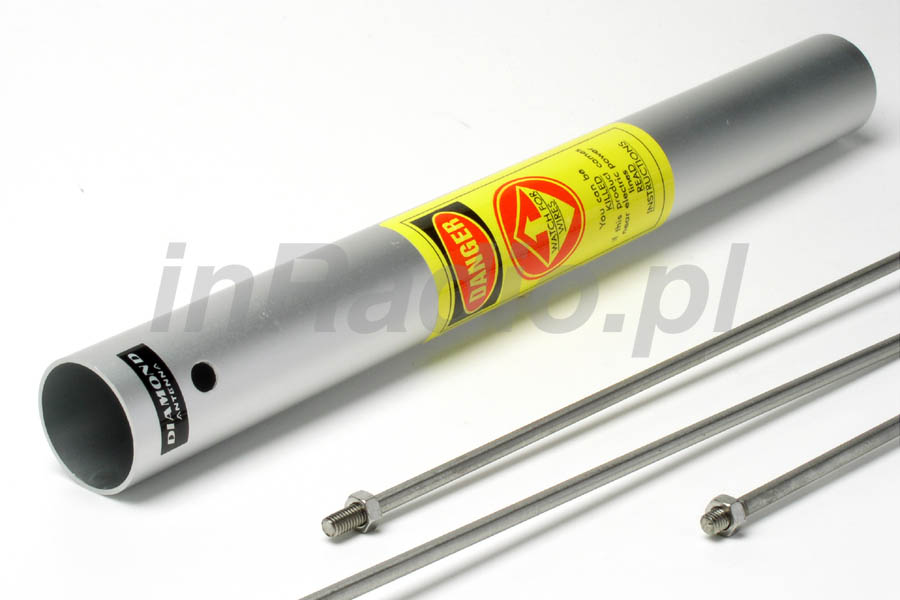

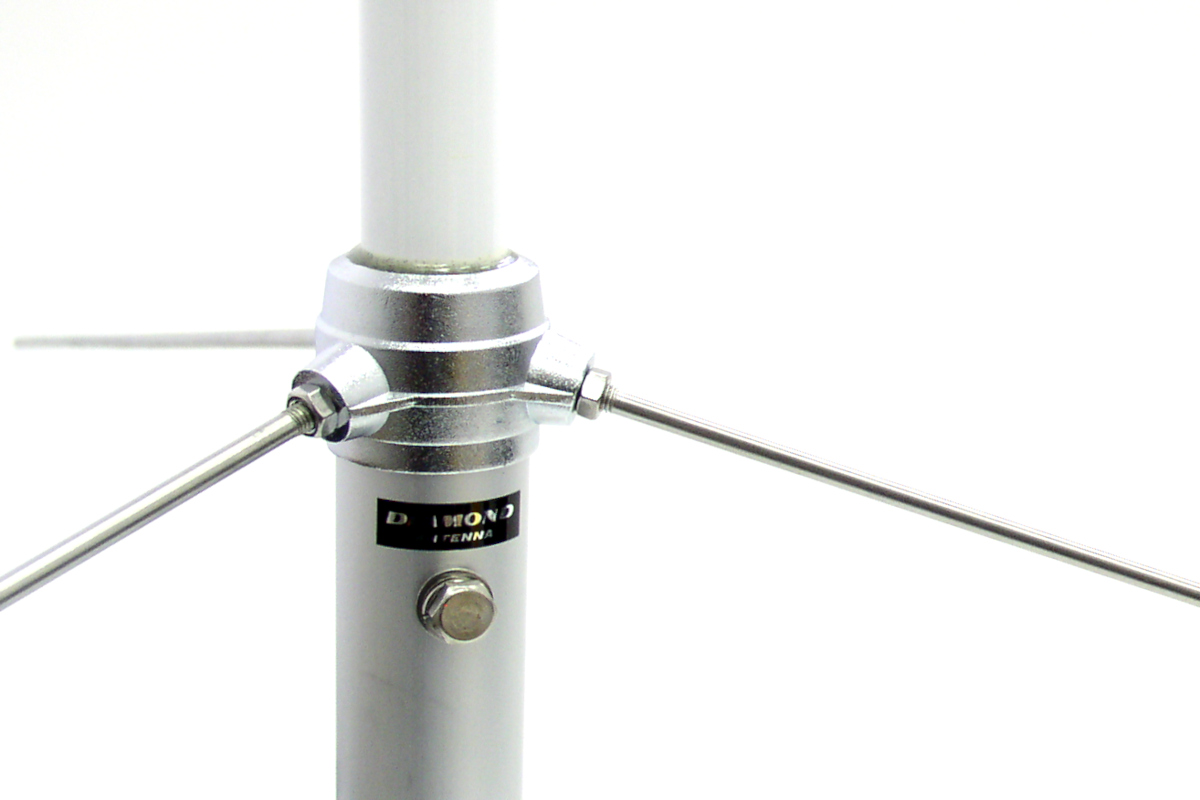

• trzyczęściowa, składanie promiennika systemem DJS – czyli najprościej jak tylko możliwe, przykręcane przeciwwagi (ich średnica ~1m)

Dlaczego warto wybrać Diamond X6000?

• Antena bazowa Diamond X6000 to długa konstrukcja. Oferuje świetną jakość oraz bardzo dobre parametry nadawczo-odbiorcze w strefie DX i bliskiej.
• Bardzo duży zasięg i wysoka skuteczność.
• Dzięki świetnemu zyskowi, antena umożliwia prowadzenie łączności na znaczne odległości, co sprawia, że świetnie sprawdzi się zarówno w pracy stacjonarnej, jak i profesjonalnej.
• Trwała składana konstrukcja.
• Wykonana z wysokiej jakości włókna szklanego antena jest odporna na wiatr, deszcz oraz promieniowanie UV, co zapewnia długą żywotność.
• Łatwy montaż, zarówno promiennika jak osłony z włókna szklanego

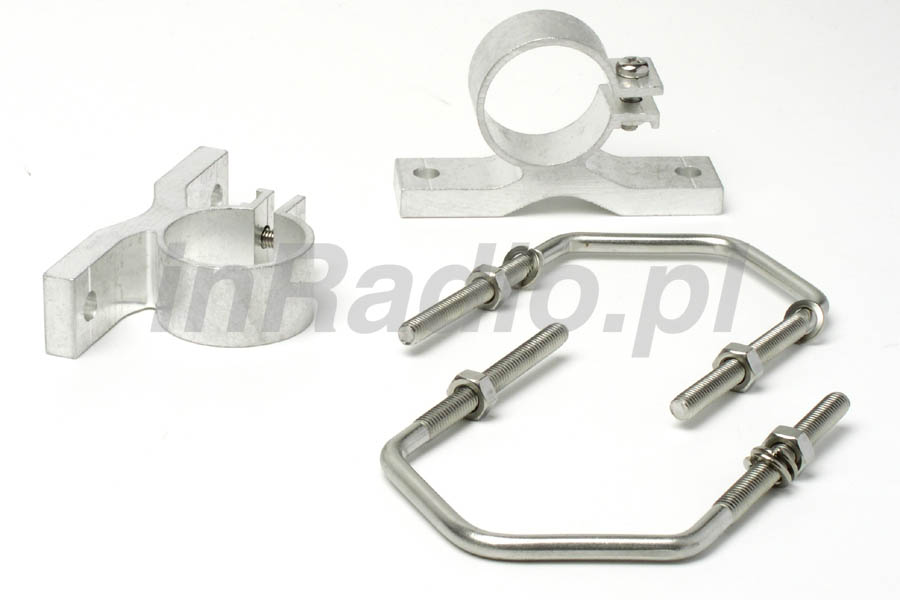

• Antena jest prosta w montażu – można ją zainstalować na maszcie lub uchwycie antenowym, bez potrzeby specjalistycznych narzędzi.

Zastosowanie anteny

Diamond X6000 doskonale sprawdzi się w:

• stacjach krótkofalarskich
• systemach radiokomunikacji
• pracy w paśmie 2 m i 70 cm oraz 23 cm
• w dalekich łącznościach w tym DX wraz z pojawieniem się propagacji no i lokalnych

Dla kogo jest Diamond X6000?

To idealny wybór dla:

• krótkofalowców
• pasjonatów dalekiej łączności radiowej
• użytkowników wymagających stabilnego sygnału
• osób budujących stację bazową VHF/UHF/SHF

Jeśli szukasz sprawdzonej anteny bazowej o wielu pasmach, Diamond X6000 to wybór, który spełni Twoje oczekiwania. Solidna konstrukcja, spory zysk oraz niezawodność w działaniu.

FAQ – Najczęściej zadawane pytania

• Czy jest podobna antena z innym złączem?

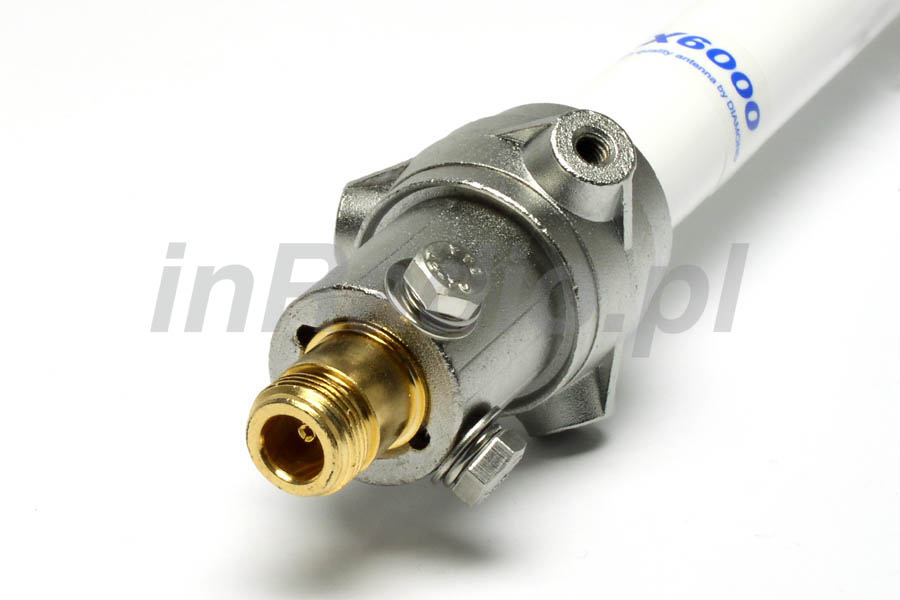

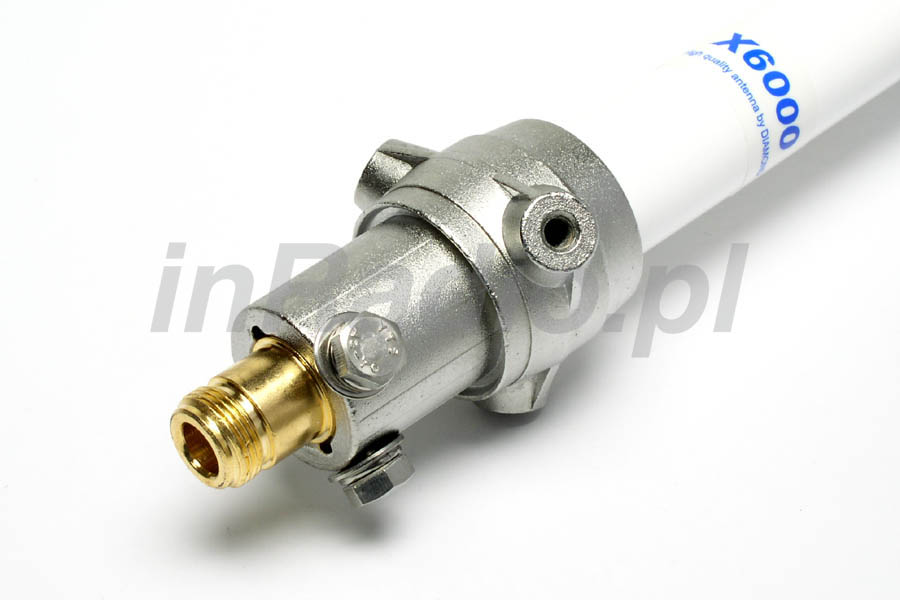

Nie, jest tylko jedna antena ze złączem N.

• Co oznacza złącze MJ w katalogu / instrukcji producenta Diamond?

Złącze MJ jest to samo co wszyscy znają pod inną nazwą jako złącze: UHF gniazdo, SO239, PL259, UC1 – najbardziej popularne złącze w radiokomunikacji. Diamond Antenna oznacza je jako MJ – złącza wysokiej jakości.

• Co oznacza złącz NJ w katalogu / instrukcji producenta Diamond?

Złącze NJ jest to gniazdo N. Diamond Antenna oznacza je jako NJ– złącza wysokiej jakości.

• Kupiłem antenę Diamond i nie pasuje do mojej taniej podstawy CB lub uchwytu do CB, dlaczego?

Dobre podstawy magnesowe i uchwyty, nie mają problemów z kompatybilnością anten Diamond. Tylko w tych najtańszych podstawach i uchwytach z okablowaniem pojawiają się problemy.

• Czy Diamond X6000 wymaga strojenia (regulacji SWR)?

Nie. Antena Diamond X6000 jest fabrycznie zestrojona, co oznacza, że nie wymaga dodatkowej regulacji. Po jej prawidłowym montażu, powinna osiągać bardzo dobre wartości SWR. Zaleca się jednak sprawdzenie SWR po instalacji (kabel/zarobienie wtyczek itp.).

• Czy antena X6000 jest dobrą anteną na zakup?

Antena oferuje spore możliwości w zakresie pasm 2m/70cm/23cm dla typu anteny pionowej, do zamontowania na dachu/ maszcie/ słupie/ z dala od ścian.

• Anteny Diamond – dlaczego Diamond, a nie inna firma?

InRadio jest importerem anten Japońskiej firmy Diamond. Oferujemy anteny Diamond, ponieważ są one bezproblemowe w instalacji / montażu / użytkowaniu. Ponieważ jest to duża firma produkujaca anteny, są na rynku podróbki, które łatwo nabyć i zawieść się z ich działania, kierujac pretensje do firmy która nie ma z nimi nic wspólnego. Dlatego wybierajac nasz produkt, masz 100% pewności że antena będzie prosto z Japońskiej fabryki z pozytywnymi aspektami jej działania.

• Posiadam kabel antenowy 25m RG58, czy nadaje się na VHF i UHF?

Właśnie najtańsze przewody nie powinny być brane pod uwagę dla pasm VHF / UHF, zwłaszcza w tych ostatnich pasmach – są to duże Straty i to przez duże S. Ale uwaga: jeśli i tak zamierzasz zmodernizować swoją instalację w niedalekim czasie i zamontować przewód RG58 tak na moment/chwilę/przez jakiś czas – to możesz korzystać z takiego rozwiązania, tylko pamiętaj o silnym tłumieniu sygnałów.

• Jaki kabel antenowy do bazowych anten Diamond?

Uważamy że należy brać najlepszy z możliwych, dostępnych na kieszeń. Bardzo dobre są: RF10, H1000 PE/ H1000B / RF7. Najlepsze z najlepszych to LDF4-50A.

• Co to za kabel /przewód antenowy LDF4-50A?

Jest to kabel o średnicy 1/2″ (cala): rurka miedziana z drugą rurką miedzianą, na zamówienie i uwaga: był tańszy z założonymi wtyczkami, niż H1000PE bez wtyczek, a założenie i same wtyczki na taki przewód mają swoją cenę. TEN PRZEWÓD pozwala cieszyć się MINIMALNYMI (wręcz marginalnymi) stratami sygnałów, w swoim kaciku radiowym / nasłuchowym i najlepszymi warunkami na 1,2 GHz i jeszcze wyższe częstotliwości.

• Czy istnieją anteny bazowe pionowe bez przeciwag?

Tak, są to anteny VX30 i VX30N oraz VX50 i VX50N i VX4000, w tym morskie SE50, SE100 i SE300.

• Dlaczego antena X6000 nie jest dla nasłuchowców (poza pasmami  2m/70cm)

Antena do pracy w kilku wyższych pasmach, nikt nie podawał wyników pracy tej anteny z odbiornikami szerokopasmowymi.

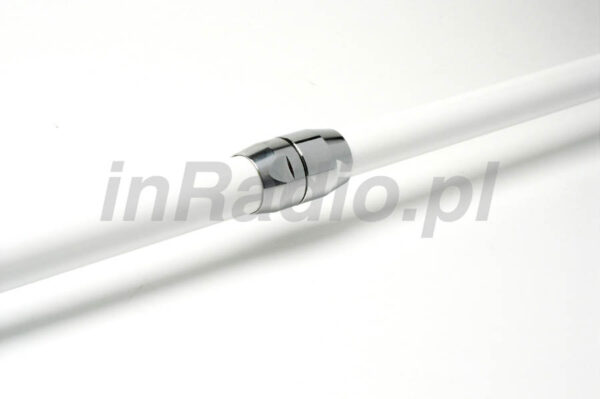

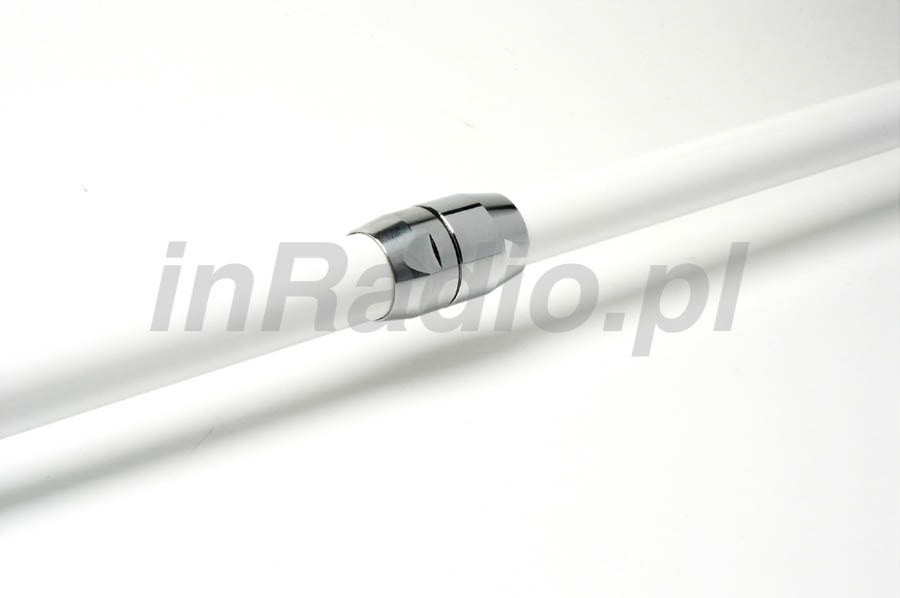

• Co to jest D.J.S oznaczenie Diamond?

Prosty montaż anteny, zwłaszcza połączenie promiennika z 3 rur włókna szklanego i 3 promienników w środku

• Co to jest D.C oznaczenie Diamond?

Zwarcie do masy ładunków elektrostatycznych, gromadzących się w promienniku. Anteny Diamond mają 2 sposoby na to:

a) zwarcie promiennika przez cewkę do masy, a kabel antenowy jest podłączony przez niewielką pojemność do tej cewki – na mierniku (omomierz) wygląda jakby nie było zwarcia, jednak następuje odpływ ładunków do masy.

b) zwarcie kabla antenowego do masy przez cewkę. Tu na mierniku (omomierzu) będzie widać zwarcie do masy.
