SKU: f22

Diamond F-22 Antena Bazowa VHF 144-174MHz 3m

144-174MHz, 3.2m, 200W, UHF-gniazdo, 6.7dB, 2x 7/8λ, D.C.

Brak w magazynie

728,00  netto: 591,87

Brak w magazynie

F22 Diamond antena pionowa VHF

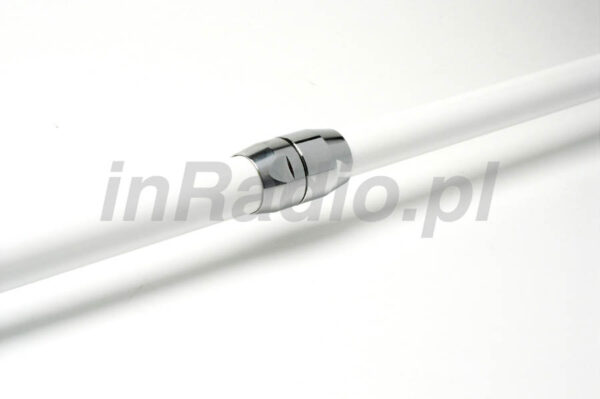

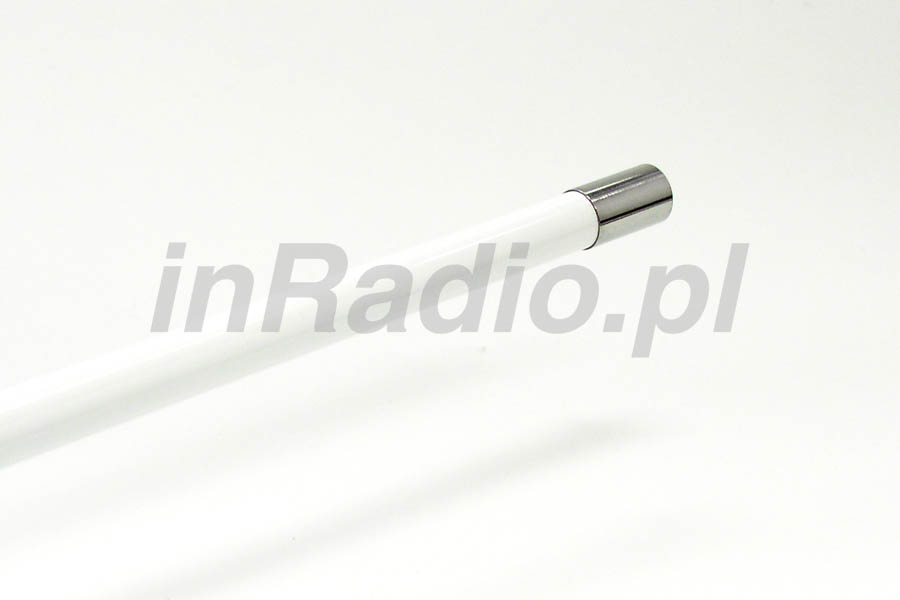

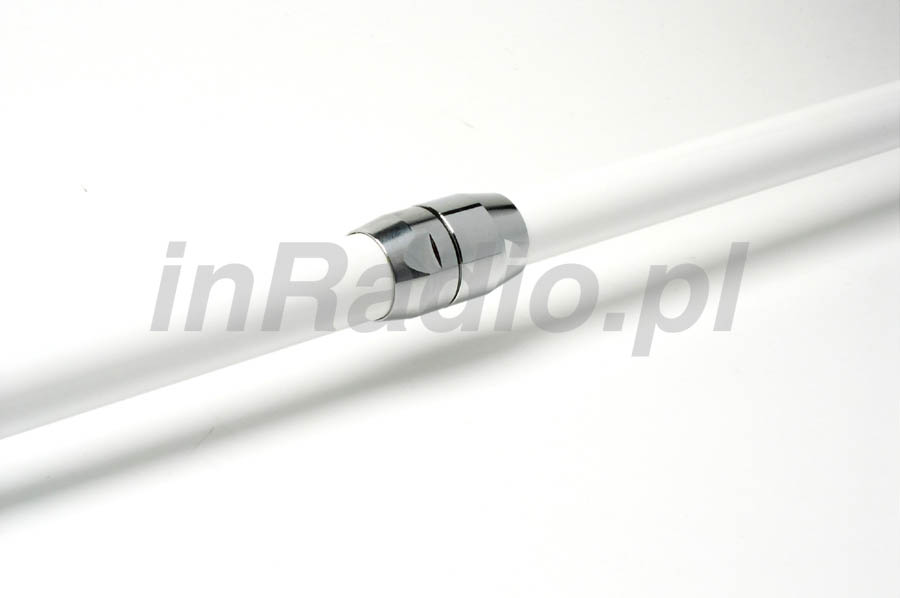

Antena bazowa VHF zbudowana jest z segmentów z włókna szklanego

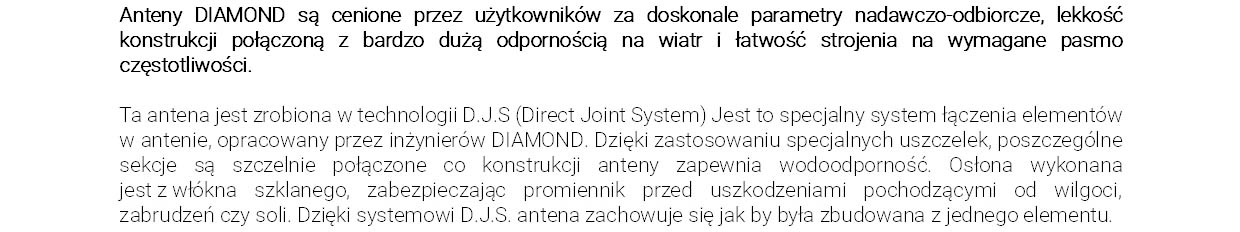

F-22 Diamond antena bazowa dwusekcyjna, pracuje w paśmie VHF (także 2m) i wyposażona jest w złącze UHF gniazdo. Zwiera nagromadzone ładunki elektrostatyczne do masy (oznaczenie producenta D.C)  i wyposażona jest w system łatwego montażu (oznaczenie producenta D.J.S). Antena wymaga przycięcia promiennika do żądanej częstotliwości, dokładamy instrukcję montażu w języku polskim. Niektóre anteny Diamond zwierają ładunki elektrostatyczne gromadzące się w antenie do masy, na 2 sposoby: albo z promiennika bezpośrednio do masy, albo przez cewkę ale od strony złącza antenowego. Długość przeciwwag to około 52cm.

Promiennik anteny F22 zwierany jest bezpośrednio przez cewkę do masy. Gromadzące się ładunki elektrostatyczne są natychmiast rozładowane. Złącze jest podłączone przez niewielką pojemność, więc od strony kabla nie będzie widocznego zwarcia na omomierzu.

Dane techniczne anteny bazowej VHF Diamond F-22:

Pasmo:144-174 MHz
Zysk:6.7dB
Max. moc:200W
Długość:3.2m

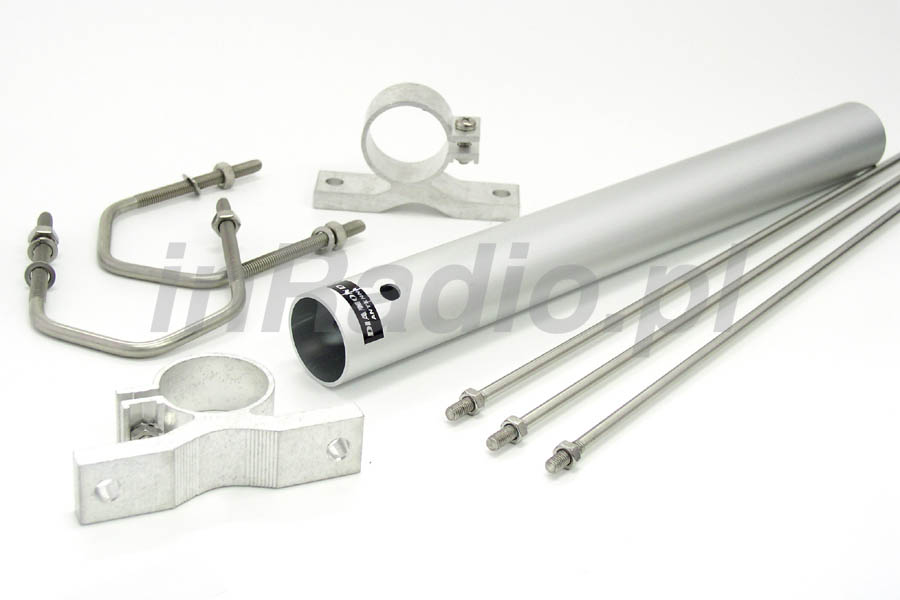

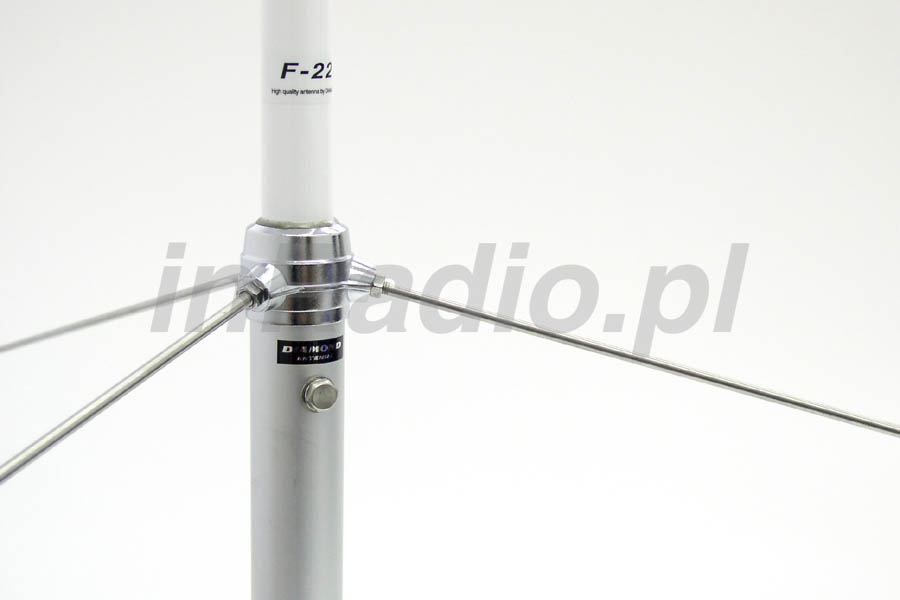

Przeciwwagi:~ 52cm
Masa:1300g
Odp. na wiatr:50m/s
Typ:2x 7/8λ

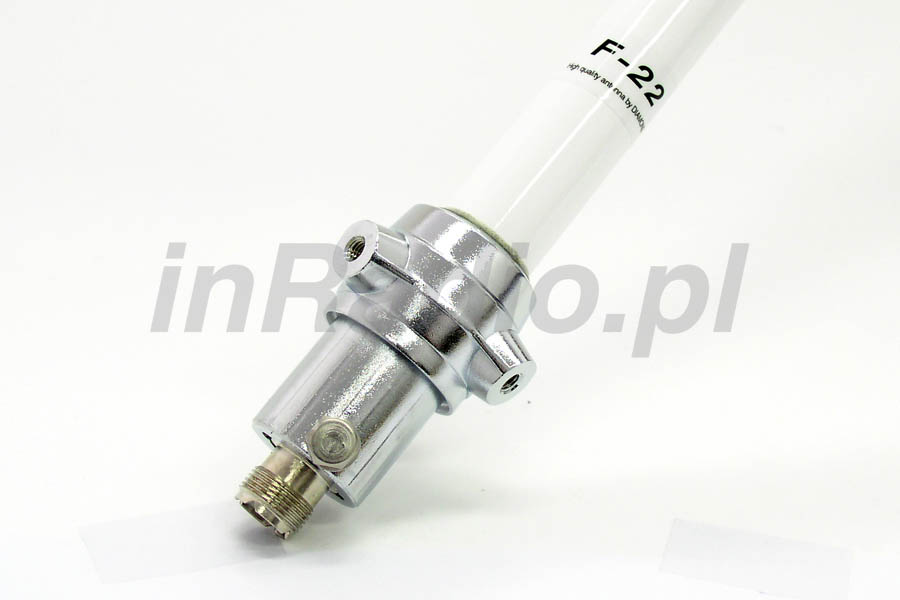

Złącze:UHF gniazdo



Instrukcja obsługi i montażu anteny bazowej Diamond F-22:

  • Diamond F-22 – instrukcja obsługi i montażu

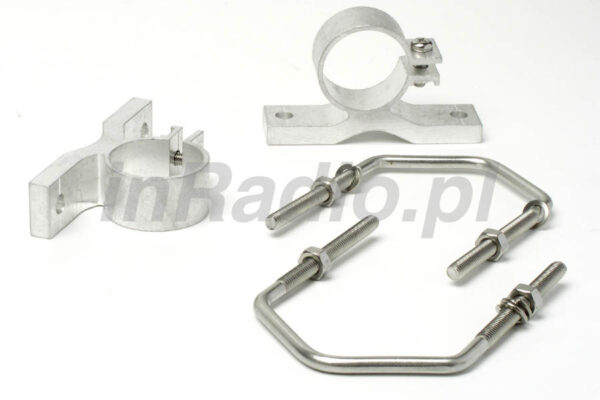

Akcesoria
