HY-GAIN VB-214FM – Antena bazowa kierunkowa

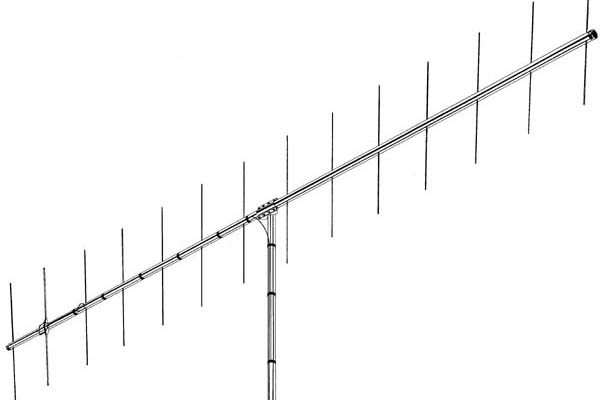

Kierunkowa Antena HY-GAIN VB214FM na pasmo 2m

Antena VB24FM jest 14-elementową konstrukcją na pasmo 2m wstępnie dla polaryzacji poziomej, jednak działa też w polaryzacji pionowej. Maksymalna moc promieniowana przez antenę wynosi 500W w impulsie, 250W ciągła. Ten niewielki beam VB214FM posiada duże wzmocnienie i sporą tłumienność przód-tył. Antena może być zestawiona z drugą, dla pracy poziomej jest zamieszczona w instrukcji tabela cięcia. Podane wzory do obliczania długości kabli antenowych przy stawianiu 2 anten. Antena dorównuje zyskiem 10 elementowej DK7ZB, a jest krótsza o 2m.

Specyfikacja anteny VB-214FM:

Częstotliwosć pracy – pasmo 2m
Szerokość pasma – 4MHz
Wzmocnienie – 15,2dBi
Maksymalny WFS – 2:1
Moc szczytowa maksymalna 500w
Moc ciągła 250W
Tłumienność przód – tył – 20dB
Waga 2,5kg
Najdłuższy element – 1m
Długość boomu – 4,2m
Srednica masztu od 41 do 52mm
Odpornosć na wiatr do 129km/h
Promień skrętu – 2,41m

Dodatkowe informacje o 14-elementowej antenie VB 214 FM:

• Antena kierunkowa HY-GAIN VB-214FM – instrukcja obsługi (ang.)
