FRITZEL W3-2000 (FR-1664) – Antena dipolowa z trapami

3.5/7MHz, 750W, długość 32m

Informacje dodatkowe

Producent

Na stanie

1 959,00  netto: 1 592,68

Na stanie

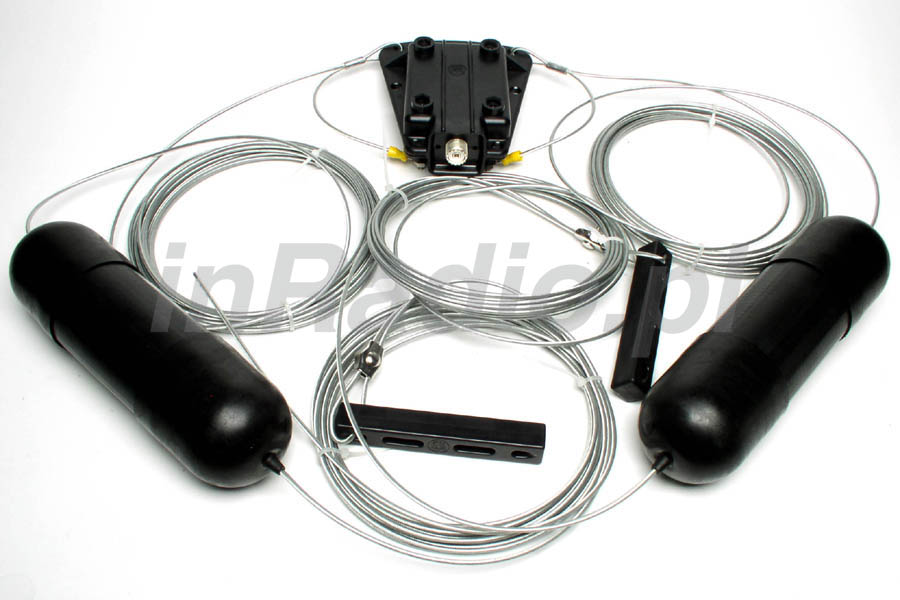

W3-2000 Antena KF dipol dwupasmowa

Antena W3-2000 jest wyposażona w trapy i pracuje w paśmie KF -jest odpowiednikiem dipola FR1664

Antena W3-2000 jest modyfikacją rozwiązań zastosowanych po raz pierwszy przez W3DZZ. Do dipola na pasmo 40m (2 x 9,55m) dołączone są trapy o nieco innych wartościach L i C niż trapy w antenach W3DZZ. Są to trapy na częstotliwość zaporową dla pasma amatorskiego 40m. Są one hermetycznie obudowane i stabilne termicznie: przy zmianie temperatury od +150C do +800C, częstotliwość zaporowa ulega zmianie tylko o 10kHz. Ważą po 420gramów sztuka.

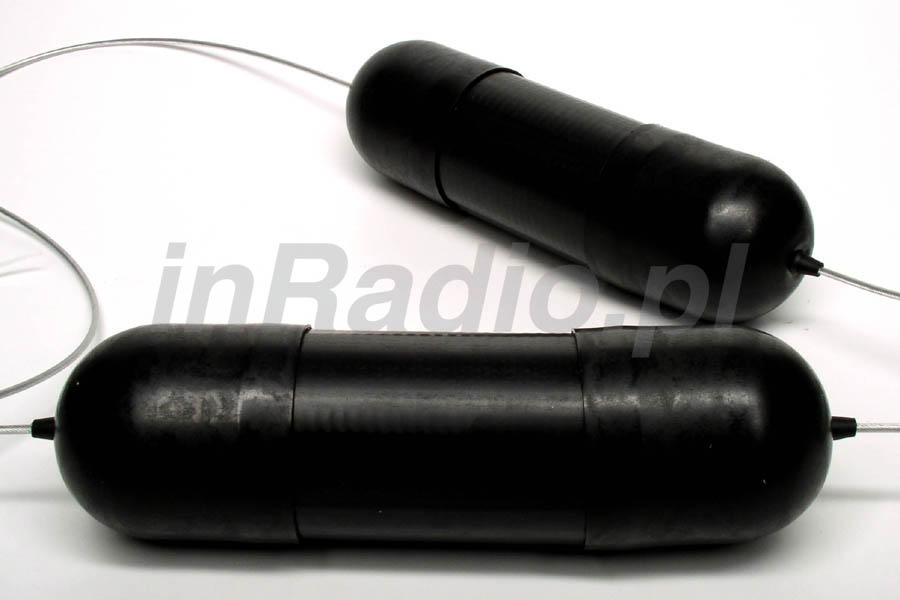

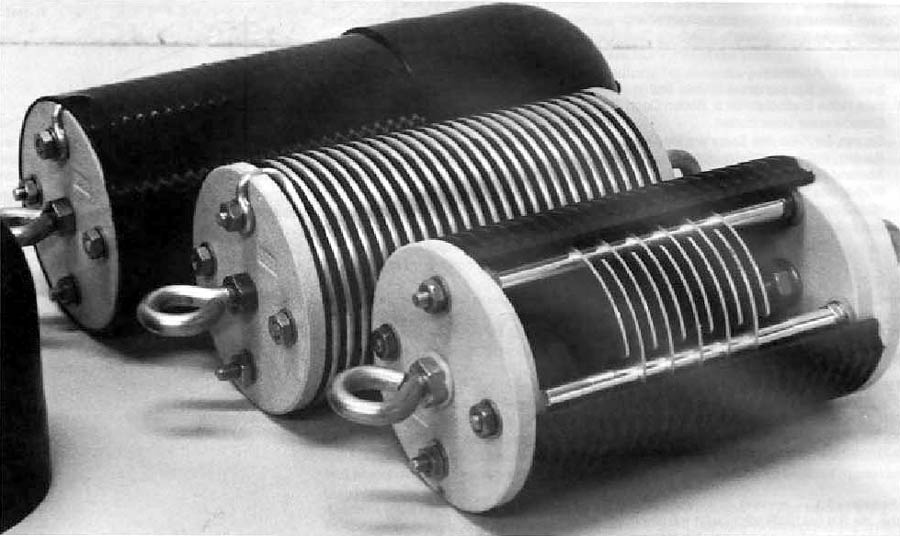

Trapy:

Trapy anteny kf FRITZEL FR-1664

Po trapach podłączone są dwa przewody (2 x 7,45m) umożliwiające pracę anteny także w paśmie amatorskim 80m. Oprócz pracy w pasmach amatorskich 40m / 80m, antena pracuje także w paśmie amatorskim 15m.

Uwaga do danych technicznych:

Dane dotyczące częstotliwości rezonansu anteny, jej impedancji wejściowej, przebiegu SWR oraz szerokości zakresu częstotliwości dla akceptowalnego SWR są słuszne TYLKO DLA KONKRETNEJ LOKALZACJI mierzonej anteny. Inna wysokość podwieszenia, inny kąt V pomiędzy ramionami oraz bliskość okolicznych struktur, mogą skutkować zupełnie innymi wartościami parametrów anten. Nie można „gwarantować” dobrych parametrów dla anten na częstotliwości poniżej 10MHz ze względu na trudności w instalowaniu ich na zalecanych wysokościach nad podłożem, gdy podłoże ma kiepską przewodność gruntu. W takich lokalizacjach parametry podawane przez producenta należy przyjmować jako orientacyjne.

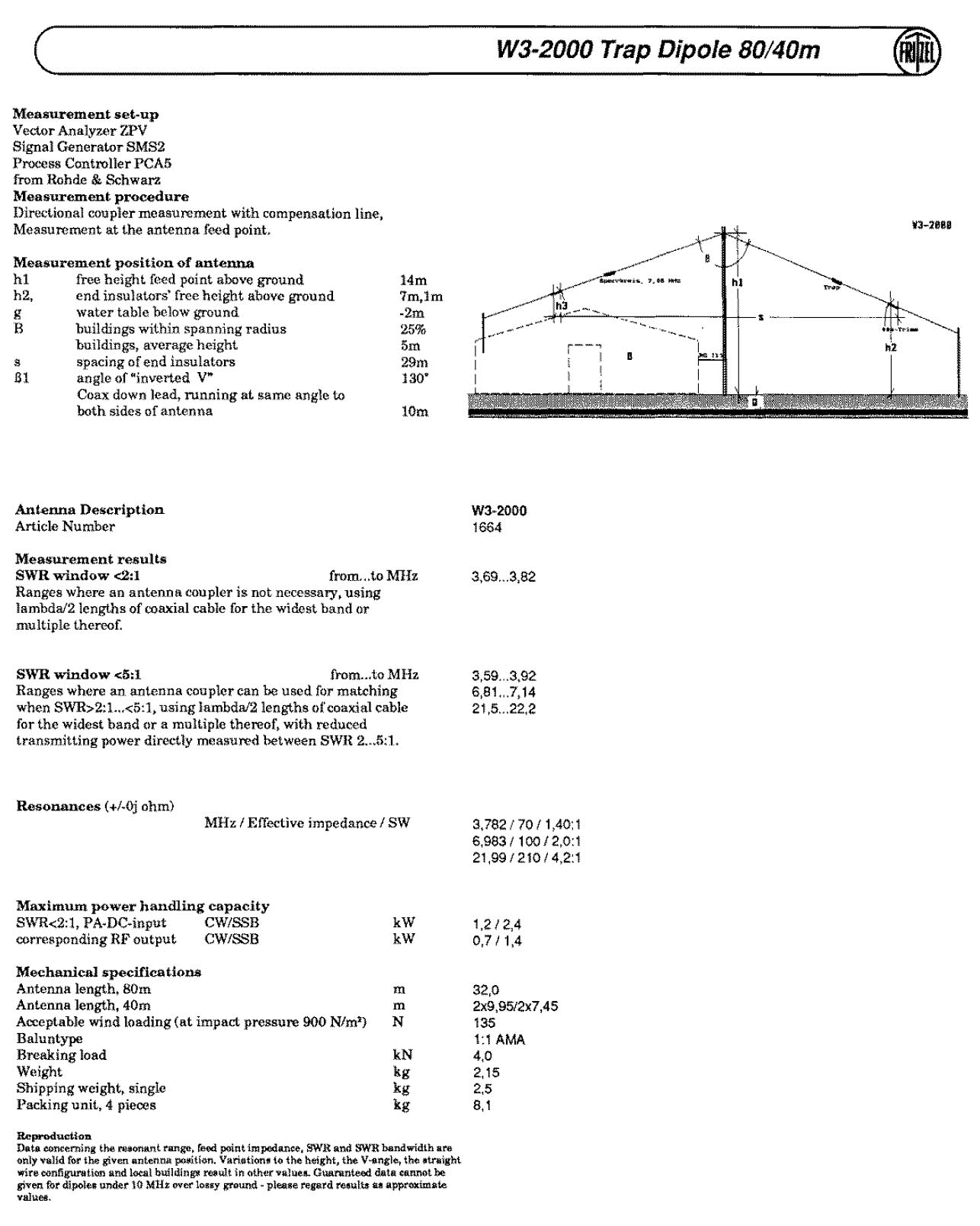

Warunki wykonywania pomiarów:

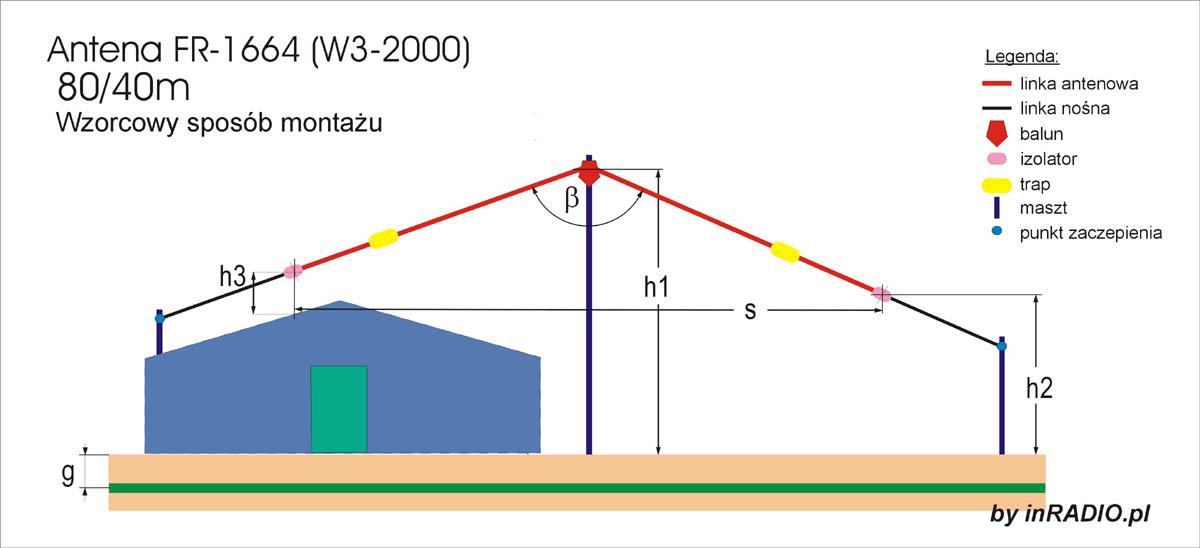

Wzorcowy sposób montażu anteny kf FRITZEL FR-1664 W3-2000

Przyrządy pomiarowe:Analizator Wektorowy ZPV produkcji Rhode & Shwarz
Generator sygnałowy SMS2 produkcji Rhode & Shwarz
Sterownik mikroprocesorowy PCA5 produkcji Rhode & Shwarz
Metoda pomiarowa:Pomiary wykonywano z pomocą sprzęgaczy kierunkowych i z użyciem kompensującej linii zasilającej, co umożliwiało zdalny pomiar parametrów anteny w miejscu dołączenia linii zasilającej do anteny.

Usytuowanie anteny:

h1wysokość środka anteny W3-2000 nad podłożem14m
h2
h3
Wysokość nad podłożem izolatorów na końcach Wibratora oraz przewyższenie trapu ponad dachem budynku7m
1m
gPoziom wód gruntowych w miejscu rozwieszenia anteny-2m
 Obecność zabudowań w pobliżu anteny25%
 Średnia wysokość zabudowań w pobliżu anteny5m
sOdległości w linii prostej pomiędzy końcami anteny W3-200029m
βRozwartość kątów jaki tworzą ramiona W3-2000 rozwieszonej w konfiguracji Inverted Vee130 stopni
 Długość, na której kabel koncentryczny jest w takiej samej odległości od ramion anteny10m

Wyniki pomiarów dla W3-2000 :

Przedziały częstotliwości w których SWR<2:1*:3,69-3,82 MHz
Przedziały częstotliwości w których SWR<5:1**:3,59-3,92 MHz
6,81-7,14 MHz
21,5-22,2 MHz
Częstotliwości rezonansów anten (+/-0jΩ) w MHz
/ impedancje wejściowe / SWR:
3,782/70/1,40:1
6,983/100/2,00:1
21,99/210/4,2:1
Maksymalna moc, dostarczana do anteny
dla zakr. częst., w którym SWR < 2:1 moc DC w kW
dostarczana do stopnia PA:
1,2W (CW)
2,4kW (SSB)
Odpowiadająca jej moc w.cz. na wyjściu w kW:0,7kW (CW)
1,4kW (SSB)

* bez wspomagania antenowym układem dopasowującym. Wystarczy zasilanie kablem koncentrycznym o długości elektrycznej równej pół długości fali (lub wielokrotności połówek fali)
** w których antena może być wykorzystywana w sposób bezpieczny dla tranzystorów stopnia mocy, przy wspomaganiu antenowym układem dopasowującym i pod warunkiem użycia kabla koncentrycznego o długości elektrycznej równej pół długości fali (lub wielokrotności połówek fali). Dla częstotliwości, dla których SWR zawiera się pomiędzy 2 a 5, możliwa praca ze zmniejszoną mocą wyjściową

Parametry mechaniczne anteny W3-2000 :

Długość anteny:32,0m
Wymiary sekcji anten:2×9,95m /2×7,45m
Dopuszczalne parcie sił wiatru (przy ciśnieniu 900N/m2):135N

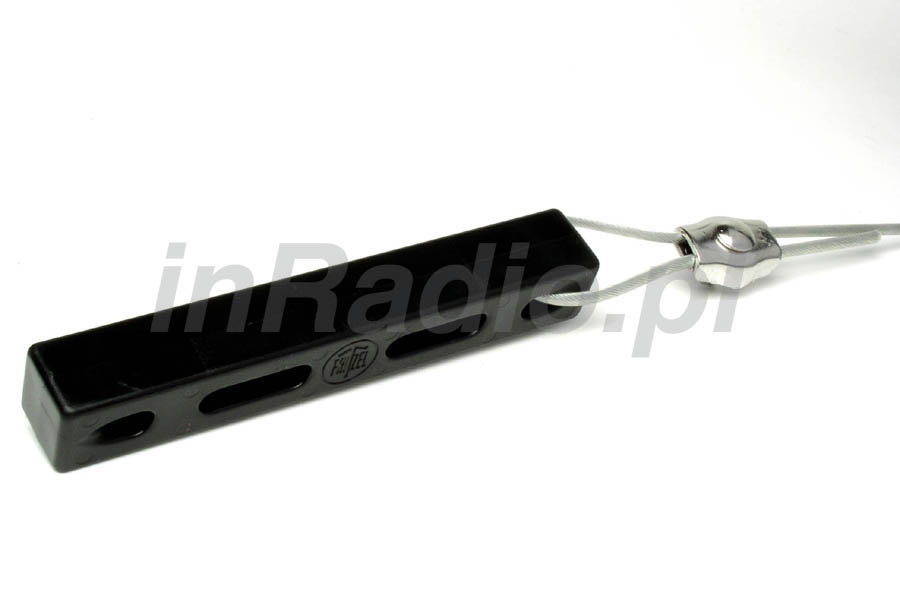

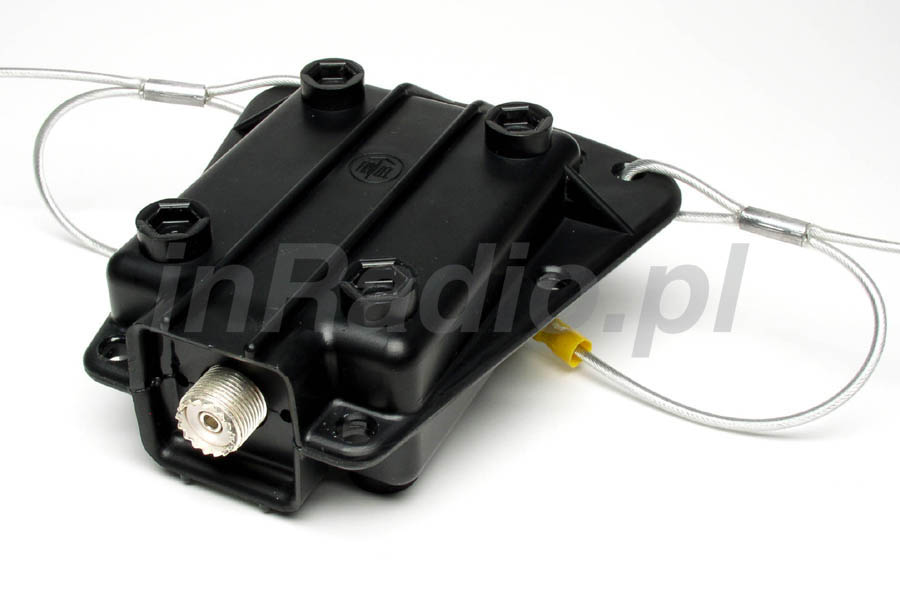

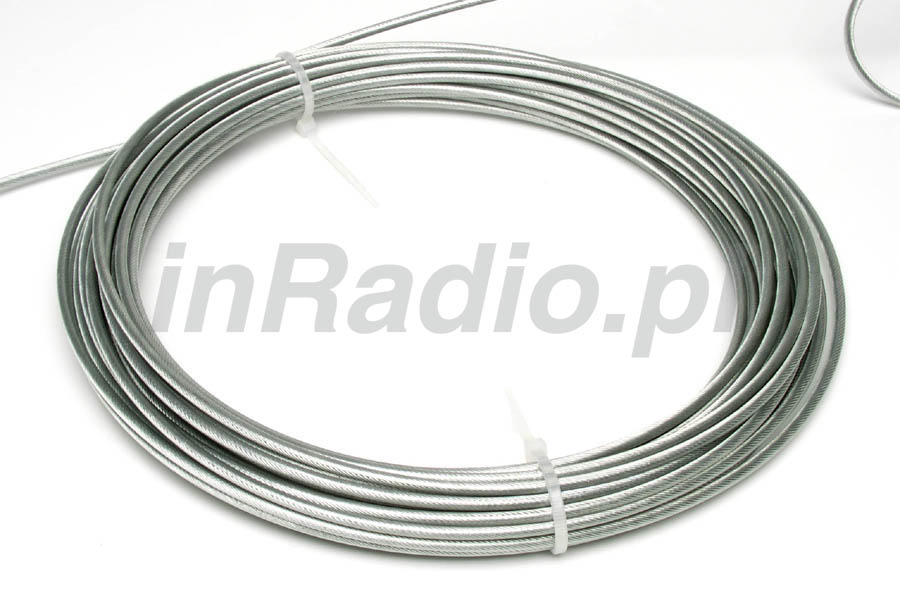

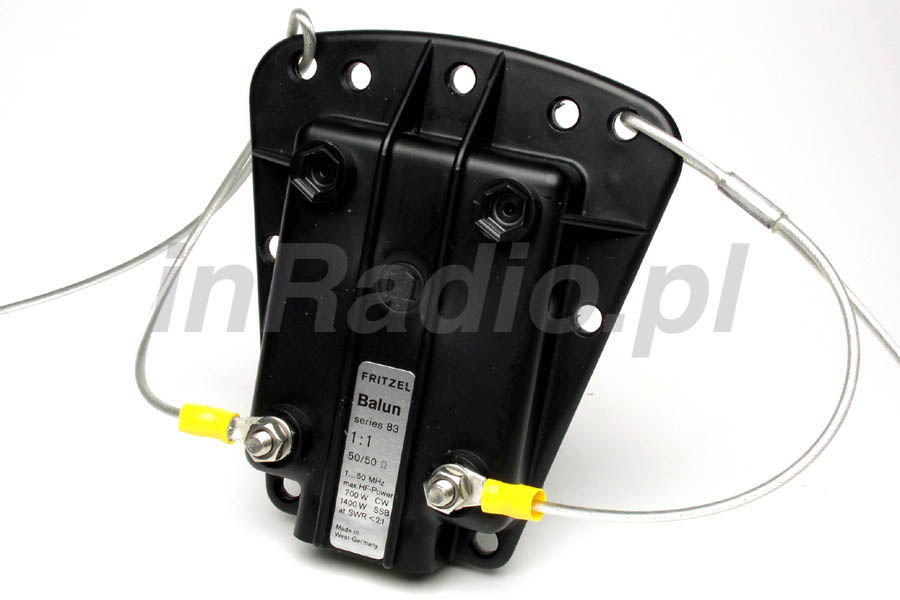

Balun:1:1 AMA
Odporność na zerwanie:4,0kN
Masa:2,15kg
