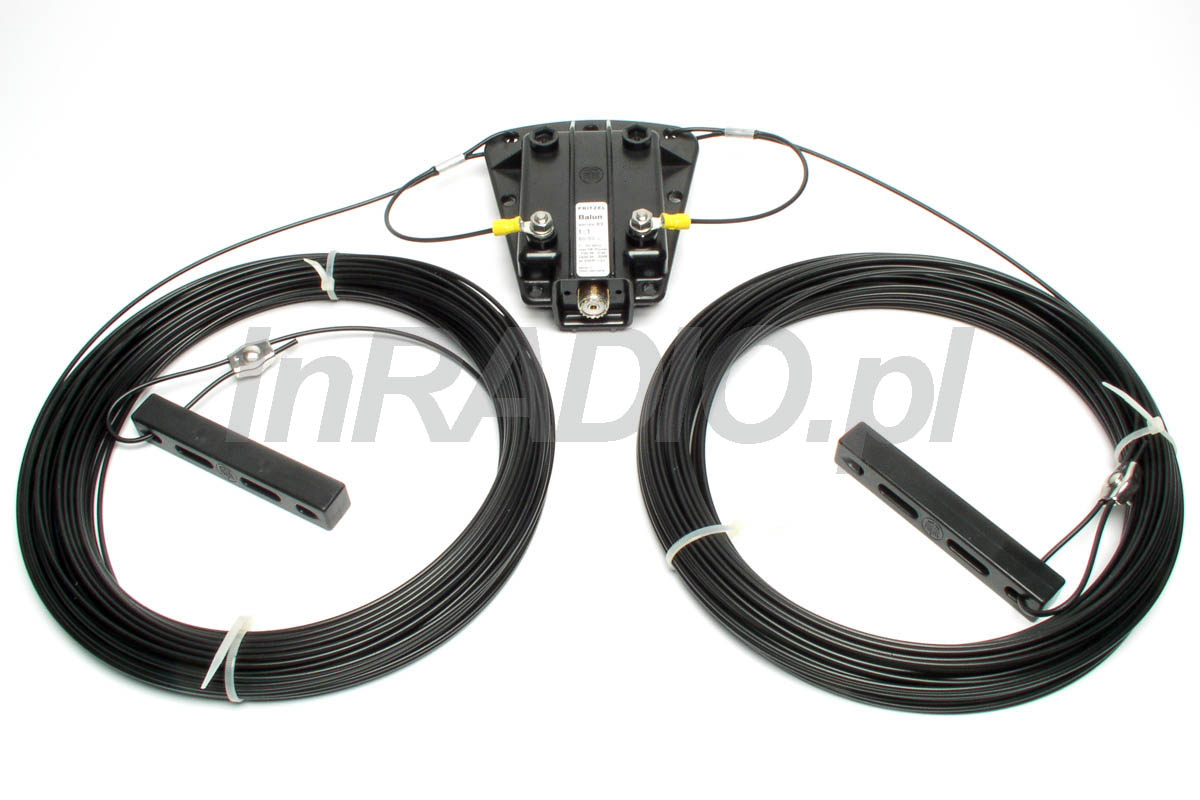

FRITZEL FR-1816 – Antena dipolowa KF

Antena linkowa FR-1816.1 jednopasmowa na pasmo 160m

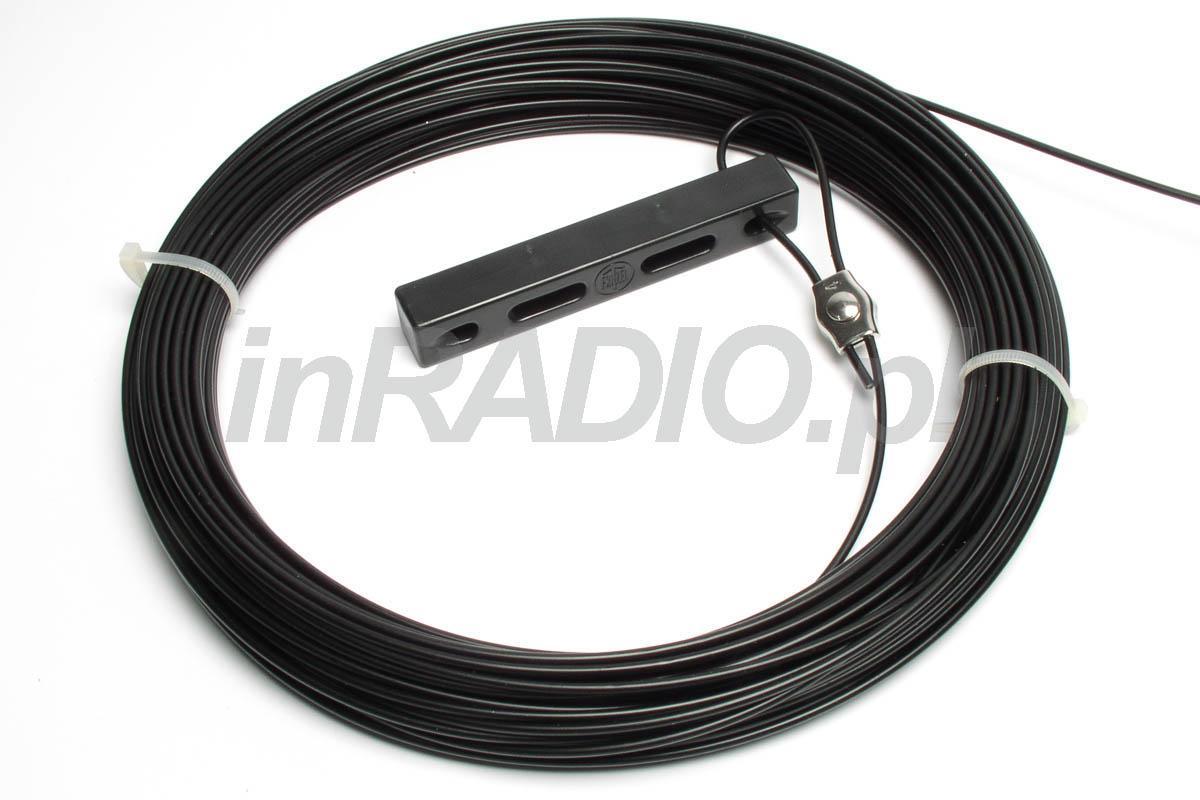

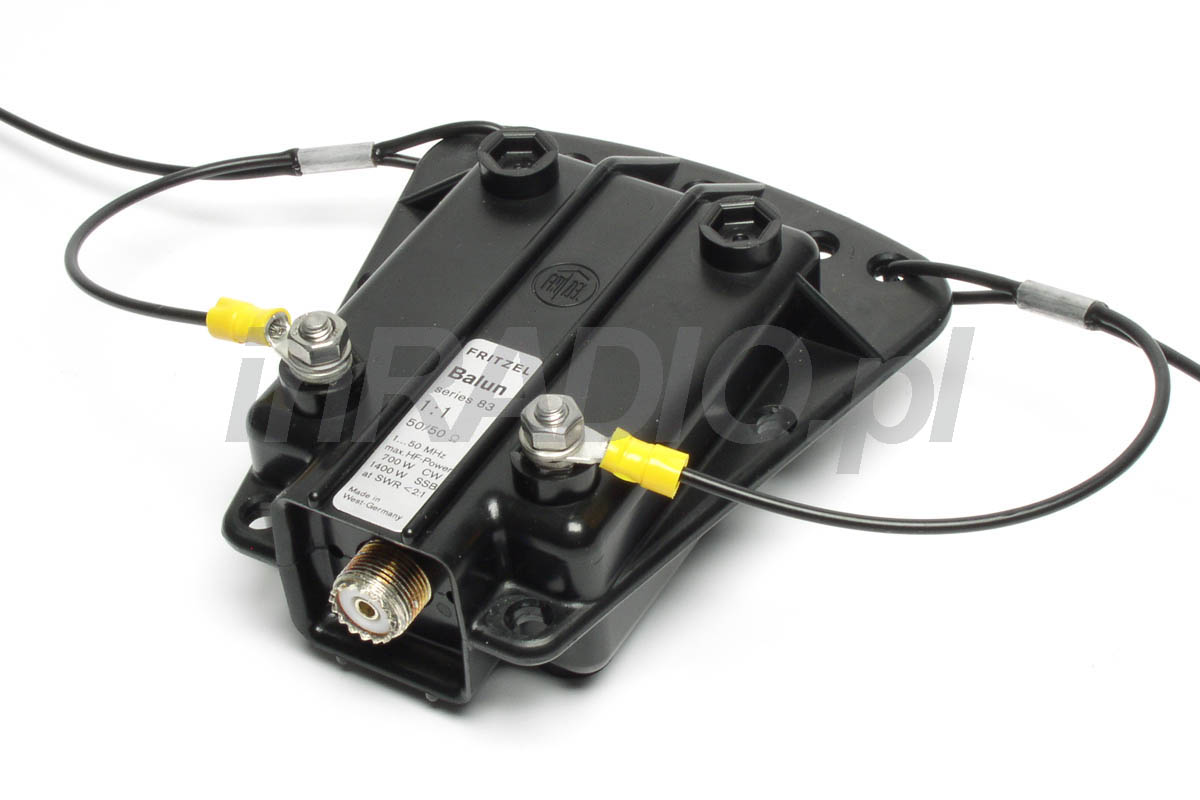

Jednopasmowa antena KF FR-1816.1 posiada czarny oplot na lince, która jest już podłączona do baluna 1:1.
Do anteny został dołączony wykres z analizatora. Wg wykresu zastosowany balun posiada SWR poniżej 1,2 w zakresie KF od 1MHz do 35MHz.
Dołączona kropka z cyfrą jeden oznacza złącze SO-239 (UC1/M/itd.). AntenaFritzel FR1816 jest typu rozwieszanym dipolem, na pasmo 1,8MHz.

Dane techniczne anteny dipolowej KF FR1816:

• Pasmo 160m (1,8MHz)
• Balun 1:1
• Długość anteny: 80m
• Złącze antenowe SO-239 (UHF/M)
• Moc przenoszona dla sygnałów ciągłych (contiunous wave -CW) 700W i 1400W SSB
