Tonna 20624 – Antena kierunkowa 23cm

Informacje dodatkowe

typ	kierunkowe, z pasmem 23cm (1.2 GHz)
Producent	TONNA – Francja

PRODUKT SKU:

20624

1240-1260MHz, 23 elementów, zysk 18.5dBi, 300W

388,00 zł netto: 315,45 zł

Poprzednia najniższa cena: 388,00 zł.

Brak w magazynie

Tonna 20624 Antena kierunkowa na pasmo 23cm

20624 Tonna kierunkowa antena na pasmo 23cm w zakresie: 1240-1260MHz, składa się z 23 elementów, moc maksymalna 300W.Antena sprawdzi się w łącznościach ATV.

Podstawowe cechy Tonna F9FT 20624:

Pasmo przeznaczenia anteny: 1240-1260 MHz
Ilość elementów: 23

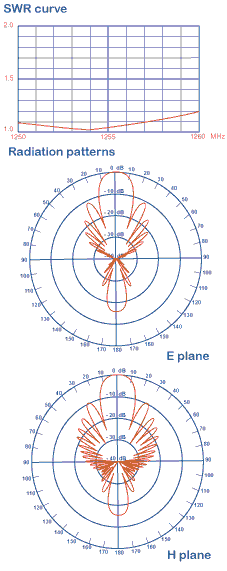

Dane elektryczne Tonna F9FT 20624 przy promieniowaniu w częstotliwości 1255MHz:

Długość elektryczna:		7.61λ
Zysk izotropowy:		18.5dBi
Kąt promieniowania @ -3dB:
	w płaszczyźnie E (wektora pola elektr.):	2x 9.6°
	w płaszczyźnie H (wektora pola magnet.):	2x 9.9°
Pierwszy listek boczny:
	w płaszczyźnie E:	-10.0 dB @ 25°
	w płaszczyźnie H:	-8.7 dB @ 25°
Tłumienie wsteczne:		-19.5dB
Średni poziom promieniowania niepożądanego:
	w płaszczyźnie E:	-36dB
	w płaszczyźnie H:	-28dB

Szerokość pasma TONNA F9FT 20624:

Szerokość pasma przy zysku @-1dB:		1205MHz do 1271MHz
Impedancja znamionowa:		50Ω
Szerokość pasmo przy dopasowaniu SWR<1.3/1:		1250MHz do 1260MHz
Maksymalna moc doprowadzona (ciągła):		300W

Zespół 2 lub 4 anten:

Zoptymalizowana odległość między środkami elementów dla osiągnięcia min. poziomu listków bocznych:
	płaszczyzna E – odległość elektryczna:	2.95λ
	płaszczyzna E – odległość fizyczna:	0.70m
	płaszczyzna H – odległość elektryczna:	2.95λ
	płaszczyzna H – odległość fizyczna:	0.70m

Dane mechaniczne TONNA F9FT 20624:

Gniazdo:		N
Całkowita długość:		1.85m
Masa:		1.4kg
Całkowita powierzchnia oporu na wiatr:
	w polaryzacji poziomej:	0.06m2
	w polaryzacji pionowej:	0.05m2
Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 25m/s):
	w polaryzacji poziomej:	2.5daN
	w polaryzacji pionowej:	2.1daN
Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 45m/s):
	w polaryzacji poziomej:	8.0daN
	w polaryzacji pionowej:	6.7daN
