1240-1260MHz, 35 elementów, zysk 20.41dBi, 300W
| typ | |
|---|---|
| Producent |
Brak w magazynie
343,99 zł netto: 279,67 zł
Brak w magazynie
Tonna 20636 Antena bazowa kierunkowa na pasmo 1240-1260 MHz, wykonana z 35 elementów, wytrzymuje maksymalnie 300W mocy z nadajnika.
Podstawowe cechy:
Dane elektryczne przy promieniowaniu w częstotliwości 1255MHz:
| Długość elektryczna: | 12.83λ | |
| Zysk izotropowy: | 20.4dBi | |

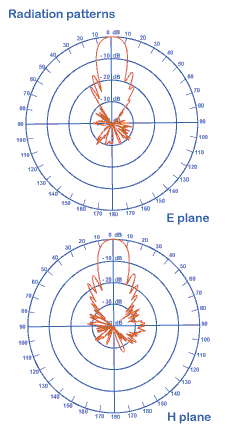

| Kąt promieniowania @ -3dB: | ||
| w płaszczyźnie E (wektora pola elektr.): | 2x 7.9° | |
| w płaszczyźnie H (wektora pola magnet.): | 2x 8.1° | |
| Pierwszy listek boczny: | ||
| w płaszczyźnie E: | -17.5 dB @ 22° | |
| w płaszczyźnie H: | -16.5 dB @ 22° | |
| Tłumienie wsteczne: | -22.5dB | |
| Średni poziom promieniowania niepożądanego: | ||
| w płaszczyźnie E: | -35dB | |
| w płaszczyźnie H: | -30dB | |
Szerokość pasma:
| Szerokość pasma przy zysku @-1dB: | 1205MHz do 1271MHz | |
| Impedancja znamionowa: | 50Ω | |
| Szerokość pasmo przy dopasowaniu SWR<1.3/1: | 1251MHz do 1267MHz | |
| Maksymalna moc doprowadzona (ciągła): | 300W | |
Zespół 2 lub 4 anten:
| Zoptymalizowana odległość między środkami elementów dla osiągnięcia min. poziomu listków bocznych: | ||
| płaszczyzna E – odległość elektryczna: | 3.40λ | |
| płaszczyzna E – odległość fizyczna: | 0.82m | |
| płaszczyzna H – odległość elektryczna: | 3.40λ | |
| płaszczyzna H – odległość fizyczna: | 0.82m | |
Dane mechaniczne:
| Gniazdo: | N | |
| Całkowita długość: | 3.07m | |
| Masa: | 2.5kg | |
| Całkowita powierzchnia oporu na wiatr: | ||
| w polaryzacji poziomej: | 0.13m2 | |
| w polaryzacji pionowej: | 0.11m2 | |
| Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 25m/s): | ||
| w polaryzacji poziomej: | 5.0daN | |
| w polaryzacji pionowej: | 4.2daN | |
| Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 45m/s): | ||
| w polaryzacji poziomej: | 16.1daN | |
| w polaryzacji pionowej: | 13.6daN | |
Dodatkowe materiały:
