Tonna 20650 – Antena kierunkowa 1.2GHz

1240-1260MHz – 55 elementów – Zysk: 21.8dBi – 300W

Informacje dodatkowe

typ

,

Producent

Brak w magazynie

469,00  netto: 381,30

Brak w magazynie

Tonna 20650 Kierunkowa antena

Antena bazowa kierunkowa na pasmo 1240-1260 MHz, Konstrukcja złożona z 50 elementów, moc maksymalna 300W.

Podstawowe cechy Tonna F9FT 20650:

  • Pasmo przeznaczenia anteny: 1240-1260 MHz
  • Ilość elementów: 55

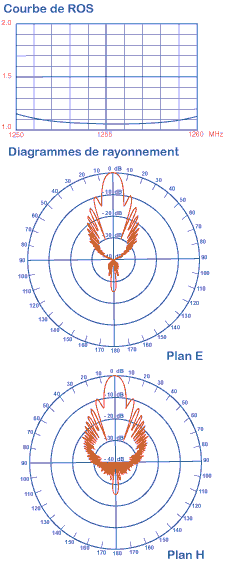

Dane elektryczne Tonna F9FT 20650 przy promieniowaniu w częstotliwości 1255MHz:

Długość elektryczna:19.3λ
Zysk izotropowy:21.8dBi
Kąt promieniowania @ -3dB:
 w płaszczyźnie E (wektora pola elektr.):2x 6.6°
 w płaszczyźnie H (wektora pola magnet.):2x 8.7°
Pierwszy listek boczny:
 w płaszczyźnie E:-10.0 dB @ 17°
 w płaszczyźnie H:-9.6 dB @ 17°
Tłumienie wsteczne:-24.6dB
Średni poziom promieniowania niepożądanego:
 w płaszczyźnie E:-42dB
 w płaszczyźnie H:-32dB



Szerokość pasma TONNA F9FT 20650:

Szerokość pasma przy zysku @-1dB:1233MHz do 1271MHz
Impedancja znamionowa:50Ω
Szerokość pasmo przy dopasowaniu SWR<1.3/1:1250MHz do 1260MHz
Maksymalna moc doprowadzona (ciągła):300W



 Zespół 2 lub 4 anten:

Zoptymalizowana odległość między środkami elementów dla osiągnięcia min. poziomu listków bocznych:
 płaszczyzna E – odległość elektryczna:4.40λ
 płaszczyzna E – odległość fizyczna:1.05m
 płaszczyzna H – odległość elektryczna:4.40λ
 płaszczyzna H – odległość fizyczna:1.05m



Dane mechaniczne TONNA F9FT 20650:

Gniazdo:N
Całkowita długość:4.64m
Masa:4.0kg
Całkowita powierzchnia oporu na wiatr:
 w polaryzacji poziomej:0.20m2
 w polaryzacji pionowej:0.12m2
Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 25m/s):
 w polaryzacji poziomej:7.5daN
 w polaryzacji pionowej:4.8daN
Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 45m/s):
 w polaryzacji poziomej:24.6daN
 w polaryzacji pionowej:15.2daN



Dodatkowe materiały:

  • TONNA F9FT 20650 – folder
