Tonna 20725 – Antena kierunkowa 2.3GHz

2300-2330MHz, 25 elementów, długość 1.45m, zysk 12.2dBi, 200W

Informacje dodatkowe

typ

Producent

Brak w magazynie

395,00  netto: 321,14

Brak w magazynie

20725 Tonna Antena kierunkowa 2.3GHz

Tonna 20725 Antena bazowa kierunkowa na zakres 2300-2330MHz, złożona z 25 elementów na 1.5m boomie, moc maksymalna 200W.

Podstawowe cechy TONNA F9FT 20725:

  • Pasmo przeznaczenia anteny: 2300-2330 MHz
  • Ilość elementów: 25

 Dane elektryczne TONNA F9FT 20725 przy promieniowaniu w częstotliwości 2320MHz:

Długość elektryczna:9.67λ
Zysk izotropowy:18.2dBi

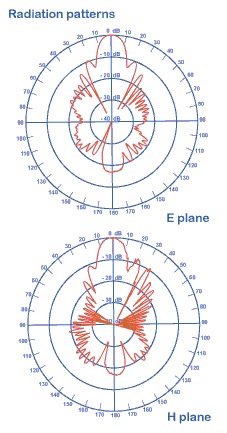

Kąt promieniowania @ -3dB:
 w płaszczyźnie E (wektora pola elektr.):2x 7.4°
 w płaszczyźnie H (wektora pola magnet.):2x 7.6°
Pierwszy listek boczny:
 w płaszczyźnie E:-11.0 dB @ 22°
 w płaszczyźnie H:-9.6 dB @ 22°
Tłumienie wsteczne:-27dB
Średni poziom promieniowania niepożądanego:
 w płaszczyźnie E:-23dB
 w płaszczyźnie H:-22dB





Szerokość pasma TONNA F9FT 20725:

Szerokość pasma przy zysku @-1dB:2200MHz do 2330MHz
Impedancja znamionowa:50Ω
Szerokość pasmo przy dopasowaniu SWR<1.3/1:2280MHz do 2330MHz
Maksymalna moc doprowadzona (ciągła):200W





Zespół 2 lub 4 anten:

Zoptymalizowana odległość między środkami elementów dla osiągnięcia min. poziomu listków bocznych:
 płaszczyzna E – odległość elektryczna:3.33λ
 płaszczyzna E – odległość fizyczna:0.43m
 płaszczyzna H – odległość elektryczna:3.33λ
 płaszczyzna H – odległość fizyczna:0.43m





Dane mechaniczne TONNA F9FT 20725:

Gniazdo:N
Całkowita długość:1.45m
Masa:0.95kg
Całkowita powierzchnia oporu na wiatr:
 w polaryzacji poziomej:0.056m2
 w polaryzacji pionowej:0.032m2
Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 25m/s):
 w polaryzacji poziomej:2.2daN
 w polaryzacji pionowej:1.2daN
Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 45m/s):
 w polaryzacji poziomej:6.9daN
 w polaryzacji pionowej:4.0daN





Dodatkowe materiały:

  • TONNA F9FT 20725 – folder
