2m, 4 elementy, zysk 9.1dBi, 1000W
| typ | |
|---|---|
| Producent |
Brak w magazynie
290,00 zł netto: 235,77 zł
Brak w magazynie
Antena bazowa kierunkowa na pasmo 144-146 MHz czteroelementowa, moc maksymalna: 1000W.
Podstawowe cechy Tonna F9FT 20804:

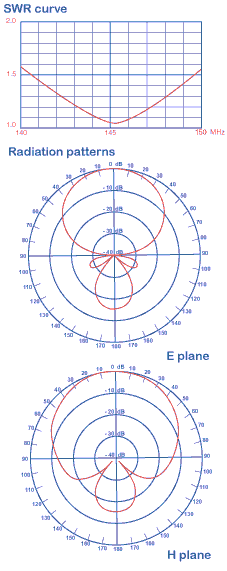

Dane elektryczne Tonna F9FT 20804 przy promieniowaniu w częstotliwości 144,5MHz:
| Długość elektryczna: | 0.375λ | |
| Zysk izotropowy: | 9.1dBi | |
| Kąt promieniowania @ -3dB: | ||
| w płaszczyźnie E (wektora pola elektr.): | 2x 29.3° | |
| w płaszczyźnie H (wektora pola magnet.): | 2x 43.2° | |
| Pierwszy listek boczny: | ||
| w płaszczyźnie E: | brak | |
| w płaszczyźnie H: | brak | |
| Tłumienie wsteczne: | -16dB | |
| Średni poziom promieniowania niepożądanego: | ||
| w płaszczyźnie E: | -31dB | |
| w płaszczyźnie H: | -21dB | |
Szerokość pasma TONNA F9FT 20804:
| Szerokość pasma przy zysku @-1dB: | 142MHz do 149 MHz | |
| Impedancja znamionowa: | 50Ω | |
| Szerokość pasmo przy dopasowaniu SWR<1.3/1: | 143MHz do 147MHz | |
| Maksymalna moc doprowadzona (ciągła): | 1000W | |
Zespół 2 lub 4 anten:
| Zoptymalizowana odległość między środkami elementów dla osiągnięcia min. poziomu listków bocznych: | ||
| płaszczyzna E – odległość elektryczna: | 0.85λ | |
| płaszczyzna E – odległość fizyczna: | 1.76m | |
| płaszczyzna H – odległość elektryczna: | 0.85λ | |
| płaszczyzna H – odległość fizyczna: | 1.76m | |
Dane mechaniczne TONNA F9FT 20804:
| Gniazdo: | N | |
| Całkowita długość: | 0.93m | |
| Masa: | 1.0kg | |
| Całkowita powierzchnia oporu na wiatr: | ||
| w polaryzacji poziomej: | 0.02m2 | |
| w polaryzacji pionowej: | 0.05m2 | |
| Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 25m/s): | ||
| w polaryzacji poziomej: | 0.8daN | |
| w polaryzacji pionowej: | 2.4daN | |
| Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 45m/s): | ||
| w polaryzacji poziomej: | 2.0daN | |
| w polaryzacji pionowej: | 6.5daN | |
