70cm, 19 elementów, zysk 16.4dB, 1000W
| typ | |
|---|---|
| Producent |
Brak w magazynie
355,00 zł netto: 288,62 zł
Brak w magazynie
20919 Tonna Antena bazowa kierunkowa na pasmo 430-440 MHz dziewiętnastoelementowa, moc maksymalna: 1000W.
Podstawowe cechy:
Dane elektryczne TONNA F9FT 20919 przy promieniowaniu w częstotliwości 432MHz:
| Długość elektryczna: | 4.02λ | |
| Zysk izotropowy: | 16.4dBi | |

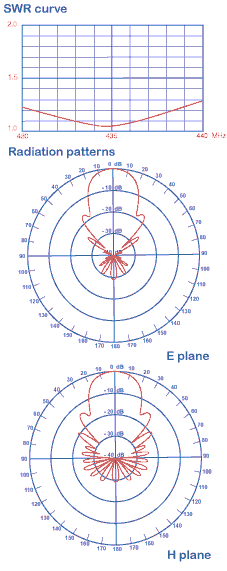

| Kąt promieniowania @ -3dB: | ||
| w płaszczyźnie E (wektora pola elektr.): | 2x 14.8° | |
| w płaszczyźnie H (wektora pola magnet.): | 2x 15.7° | |
| Pierwszy listek boczny: | ||
| w płaszczyźnie E: | -16.0 dB @ 38° | |
| w płaszczyźnie H: | -12.9 dB @ 38° | |
| Tłumienie wsteczne: | -23.6dB | |
| Średni poziom promieniowania niepożądanego: | ||
| w płaszczyźnie E: | -38dB | |
| w płaszczyźnie H: | -28dB | |
Szerokość pasma TONNA F9FT 20919:
| Szerokość pasma przy zysku @-1dB: | 415MHz do 442Hz | |
| Impedancja znamionowa: | 50Ω | |
| Szerokość pasmo przy dopasowaniu SWR<1.3/1: | 431.0MHz do 439.0MHz | |
| Maksymalna moc doprowadzona (ciągła): | 1000W | |
Zespół 2 lub 4 anten:
| Zoptymalizowana odległość między środkami elementów dla osiągnięcia min. poziomu listków bocznych: | ||
| płaszczyzna E – odległość elektryczna: | 1.80λ | |
| płaszczyzna E – odległość fizyczna: | 1.25m | |
| płaszczyzna H – odległość elektryczna: | 1.80λ | |
| płaszczyzna H – odległość fizyczna: | 1.25m | |
Dane mechaniczne TONNA F9FT 20919:
| Gniazdo: | N | |
| Całkowita długość: | 2.82m | |
| Masa: | 1.9kg | |
| Całkowita powierzchnia oporu na wiatr: | ||
| w polaryzacji poziomej: | 0.06m2 | |
| w polaryzacji pionowej: | 0.09m2 | |
| Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 25m/s): | ||
| w polaryzacji poziomej: | 2.3daN | |
| w polaryzacji pionowej: | 3.5daN | |
| Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 45m/s): | ||
| w polaryzacji poziomej: | 7.5daN | |
| w polaryzacji pionowej: | 11.3daN | |
Dodatkowe materiały:
