SKU: 20921

Tonna 20921 – Antena kierunkowa

432-434MHz, 21 elementów, zysk 18.1dB, 1000W

Informacje dodatkowe

typ

Producent

Brak w magazynie

469,00  netto: 381,30

Brak w magazynie

20921 Tonna Antena kierunkowa na pasmo 70cm

Antena bazowa kierunkowa na wycinek pasma 70cm:  w częstotliwości 432-434 MHz, składająca się z 21 elementów konstrukcyjnych, moc maksymalna: 1000W.

Podstawowe cechy TONNA F9FT 20921:

  • Pasmo przeznaczenia anteny: 432-434 MHz
  • Ilość elementów: 21

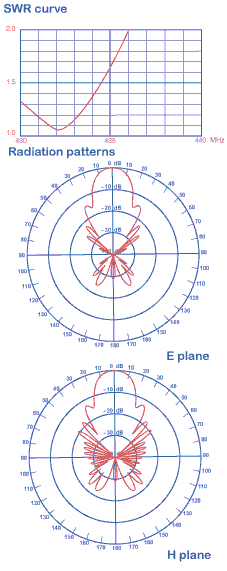

Dane elektryczne TONNA F9FT 20921 przy promieniowaniu w częstotliwości 432MHz:

Długość elektryczna:6.57λ
Zysk izotropowy:18.1dBi
Kąt promieniowania @ -3dB:
 w płaszczyźnie E (wektora pola elektr.):2x 11.8°
 w płaszczyźnie H (wektora pola magnet.):2x 12.2°
Pierwszy listek boczny:
 w płaszczyźnie E:-14.5 dB @ 29°
 w płaszczyźnie H:-12.9 dB @ 29°
Tłumienie wsteczne:-29.7dB
Średni poziom promieniowania niepożądanego:
 w płaszczyźnie E:-38dB
 w płaszczyźnie H:-29dB



Szerokość pasma:

Szerokość pasma przy zysku @-1dB:416MHz do 440Hz
Impedancja znamionowa:50Ω
Szerokość pasmo przy dopasowaniu SWR<1.3/1:431.0MHz do 439.0MHz
Maksymalna moc doprowadzona (ciągła):1000W



Zespół 2 lub 4 anten:

Zoptymalizowana odległość między środkami elementów dla osiągnięcia min. poziomu listków bocznych:
 płaszczyzna E – odległość elektryczna:2.33λ
 płaszczyzna E – odległość fizyczna:1.62m
 płaszczyzna H – odległość elektryczna:2.33λ
 płaszczyzna H – odległość fizyczna:1.62m



Dane mechaniczne TONNA F9FT 20921:

Gniazdo:N
Całkowita długość:4.60m
Masa:3.1kg
Całkowita powierzchnia oporu na wiatr:
 w polaryzacji poziomej:0.16m2
 w polaryzacji pionowej:0.13m2
Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 25m/s):
 w polaryzacji poziomej:6.5daN
 w polaryzacji pionowej:5.3daN
Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 45m/s):
 w polaryzacji poziomej:21.1daN
 w polaryzacji pionowej:17.1daN



Dodatkowe materiały:

  • TONNA F9FT 20921 – folder
