Tonna 20922 – Antena kierunkowa

435-440MHz, 21 elementów, zysk 18.2dBi, 1000W

Informacje dodatkowe

typ

Producent

Brak w magazynie

385,00  netto: 313,01

Brak w magazynie

20922 Tonna kierunkowa antena na pasmo 70cm

Tonna 20922 Antena bazowa kierunkowa na pasmo 435-440MHz, składa się z 21 elementów, moc maksymalna dostarczona do anteny: 1kW.



Podstawowe cechy TONNA F9FT 20922:

  • Pasmo przeznaczenia anteny: 435-440 MHz
  • Ilość elementów: 21

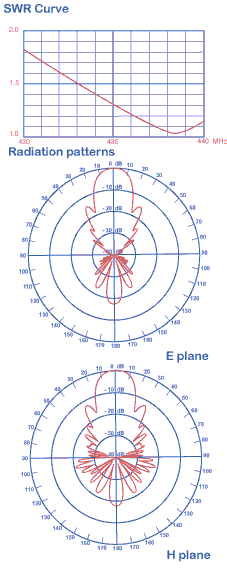

Dane elektryczne TONNA F9FT 20922 przy promieniowaniu w częstotliwości 438.5MHz:

Długość elektryczna:6.67λ
Zysk izotropowy:18.2dBi
Kąt promieniowania @ -3dB:
 w płaszczyźnie E (wektora pola elektr.):2x 11.5°
 w płaszczyźnie H (wektora pola magnet.):2x 11.9°
Pierwszy listek boczny:
 w płaszczyźnie E:-13.8 dB @ 29°
 w płaszczyźnie H:-12.0 dB @ 30°
Tłumienie wsteczne:-29.7dB
Średni poziom promieniowania niepożądanego:
 w płaszczyźnie E:-35dB
 w płaszczyźnie H:-24dB



Szerokość pasma TONNA F9FT 20922:

Szerokość pasma przy zysku @-1dB:417MHz do 442Hz
Impedancja znamionowa:50Ω
Szerokość pasmo przy dopasowaniu SWR<1.3/1:435.0MHz do 441.0MHz
Maksymalna moc doprowadzona (ciągła):1000W



Zespół 2 lub 4 anten:

Zoptymalizowana odległość między środkami elementów dla osiągnięcia min. poziomu listków bocznych:
 płaszczyzna E – odległość elektryczna:2.36λ
 płaszczyzna E – odległość fizyczna:1.62m
 płaszczyzna H – odległość elektryczna:2.36λ
 płaszczyzna H – odległość fizyczna:1.62m



Dane mechaniczne TONNA F9FT 20922:

Gniazdo:N
Całkowita długość:4.60m
Masa:3.1kg
Całkowita powierzchnia oporu na wiatr:
 w polaryzacji poziomej:0.16m2
 w polaryzacji pionowej:0.13m2
Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 25m/s):
 w polaryzacji poziomej:6.5daN
 w polaryzacji pionowej:5.3daN
Szacunkowe obciążenie na podmuchy wiatru (przy prędkości 45m/s):
 w polaryzacji poziomej:21.1daN
 w polaryzacji pionowej:17.1daN
