MFJ-1788X – Antena Pętlowa

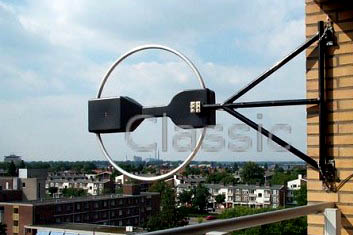

MFJ-1788X Antena pętlowa do montażu pionowo lub poziomo

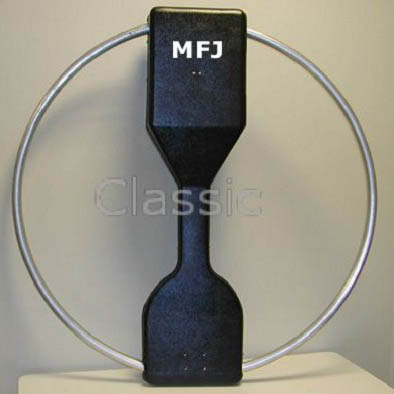

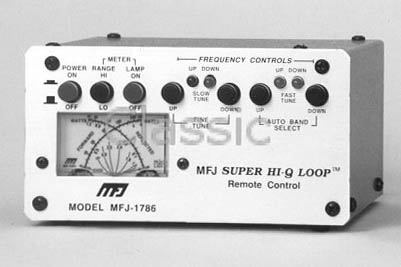

MFJ-1788X jest anteną pętlową przystosowaną do pracy zarówno w pionie jak i w poziomie, mocowanie takie pozwala na pracę dookolną lub kierunkową. Wyposażona w sterownik umożliwiający strojenie automatyczne lub ręczne mocą od 1W do 50W, wykonany na łatwo dostępnych częściach na rynku. Kontroler anteny MFJ-1788X zasila strojone obwody w antenie, poprzez kabel antenowy, upraszcza to instalację anteny pętlowej, za to uniemożliwia włączenie w szereg ulubionego reflektometru aby kontrolować własnym urządzeniem dopasowanie anteny. W tym przypadku będzie tylko odczyt ze wskazań na kontrolerze. MFJ1788 jest zrobiona z tworzywa ABS odpornego na promieniowanie UV, przenosi moc 150W i pokrywa w ciągłym zakresie od 7MHz do 21MHz. Średnica koła wynosi 36 cali – około 1m.

Specyfikacja anteny pętlowej MFJ-1788X

• Średnica: ~1m
• Antena zasilana fiderem
• Moc przenoszona 150W
• Wymagana moc strojenia od 1W do 50W
• Napięcie zasilania od 9V do 15V
• Prosty sterownik
• Dźwiękowa sygnalizacja zakończenia strojenia
• Strojenie automatyczne lub ręczne(precyzyjne)
• Zasilacz w zestawie
• Litera X w MFJ-1788X oznacza zasilacz przystosowany do 230V

Materiały dodatkowe o antenie MFJ1788X

MFJ-1788X – Instrukcja montażu anteny

MFJ-1788X – Schemat elektryczny sterownika
