SKU: gt1

AOR GT-1 Transformator separacyjny KF

40kHz-30MHz, separacja galwaniczna

Informacje dodatkowe

Producent

Brak w magazynie

215,00  netto: 174,80

Brak w magazynie

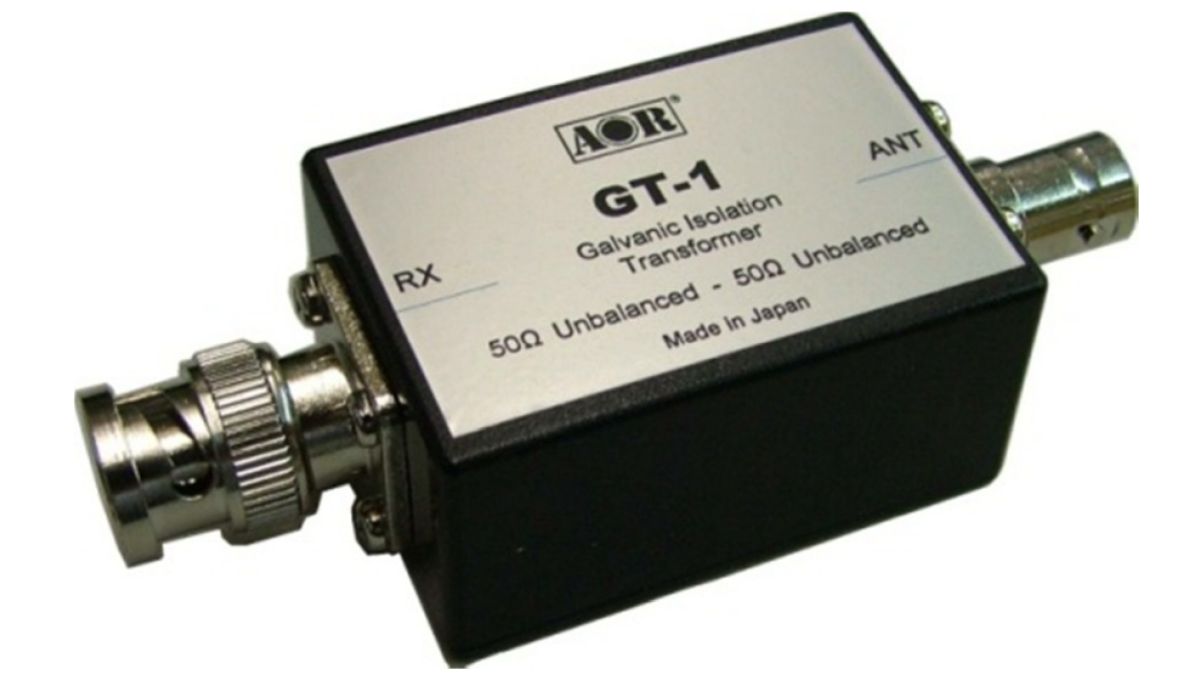

AOR GT-1 Transformator galwaniczny na fale krókie i długie

GT-1 to transformator izolacyjny, który po podłączeniu między odbiornikiem a anteną znacznie redukuje lokalne szumy, przerywając efekt pętli uziemienia między anteną a odbiornikiem. Typowymi źródłami szumów są zasilacze impulsowe, takie jak te stosowane w odbiornikach i komputerach.

Główne cechy GT1:

  • Redukcja lub tłumienie szumów wywołanych pętlą uziemienia
  • Bardzo skuteczna redukcja szumów w środowisku odbiornika sterowanego komputerem
  • Doskonała wydajność w pasmach LF i MF (40 kHz ~ 3 MHz)
  • Chroni odbiornik przed wyładowaniami elektrostatycznymi z anteny
  • 40 kHz ~ 30 MHz Szeroki zakres pasma od niskich częstotliwości do fal krótkich

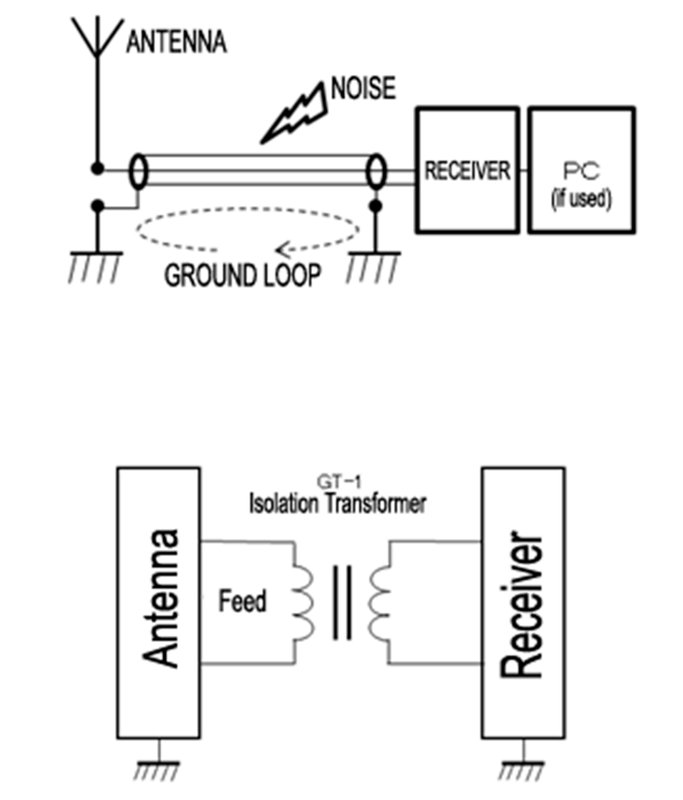

Zasady działania:

W środowisku miejskim, w którym nie ma dobrej jakości uziemienia dla stacji odbiorczej, może wystąpić „efekt pętli uziemienia”, który znacząco wpłynie na wrażenia słuchowe z powodu niepożądanego szumu elektrycznego. Dotyczy to w szczególności odbiorników sterowanych komputerowo, takich jak odbiorniki SDR.

„Efekt pętli uziemienia” występuje, gdy uziemienie odbiornika i uziemienie anteny mają różne potencjały, co jest główną przyczyną szumu i zakłóceń pochodzących z innych urządzeń elektrycznych, takich jak zasilacze impulsowe. Ten szum może blokować sygnał, który chcesz odebrać.

Instrukcja obsługi:

Używanie GT-1 jest bardzo proste!
Po prostu podłącz kabel antenowy do gniazda GT-1 oznaczonego „ANT”, a drugie gniazdo oznaczone „RX” podłącz bezpośrednio do wejścia antenowego odbiornika. Jeśli brakuje miejsca za odbiornikiem, po prostu użyj własnego przewodu 10-20 cm (brak w zestawie) koncentrycznego BNC między odbiornikiem a GT-1.
GT-1 zmniejszy lub nawet stłumi szum wywołany „pętlą uziemienia”, wychwytując szum zanim dotrze do odbiornika.
GT-1 nie jest skuteczny w tłumieniu szumu, który nie jest spowodowany efektem pętli uziemienia.



Izolacja galwaniczna pomiędzy anteną a odbiornikiem szerokopasmowym, lub na fale długie i krótkie, realizowana może być transformatorem separującym AOR GT-1. Transformator galwaniczny AOR GT-1 moze być użyty z każdym odbiornikiem KF włącznie z falami długimi, czy też odbiornikami szerokopasmowymi (włącznie z SDR) lub skanerami radiowymi.

Specyfikacja:

  • Transformator izolacyjny GT-1
  • Zakres częstotliwości: 40 kHz ~ 30 MHz
  • Tłumienie wtrąceniowe: do 3 dB
  • Impedancja wejściowa/wyjściowa: 50 Ω niezbalansowana
  • Typ złącza:
    • BNC (żeńskie) (strona odbiornika)
    • BNC (męskie) (strona anteny)
  • Rozmiary (bez złączy): 34,5 x 50 x 25 mm
  • Waga: 50 g

Dodatkowe informacje o AOR GT1:

AOR GT-1 Broszura
