SKU: at1000pro2

LDG AT-1000PRO II – Automatyczny Tuner Antenowy

1.8-54MHz, 1000W, 6-1000Ω

Informacje dodatkowe

Producent

Brak w magazynie

2 708,00  netto: 2 201,63

Brak w magazynie

Automatyczna Skrzynka Antenowa do 1kW LDG AT1000 PRO2

LDG AT1000 PROII  jest kolejnym tunerem w produktach firmy LDG. Przenoszona moc nadajnika została do 1kW, umożliwiając pracę w ciężkich warunkach antenowych i na wzmacniaczach o mocy do 1kW . LDG-AT1000 PRO2 obsługuje opcjonalny duży wychyłowy miernik mocy/współczynnika fali stojącej LDGM-1000.

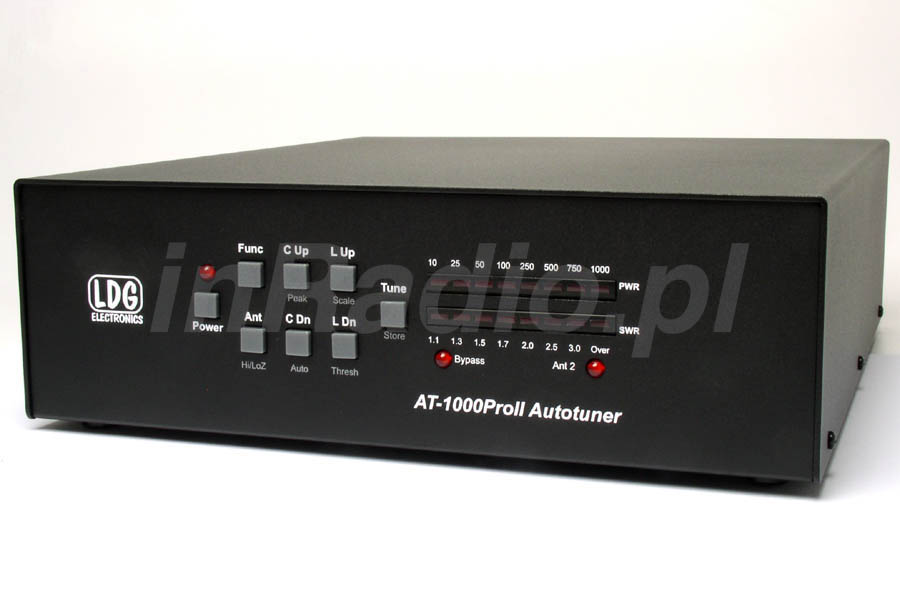

Skrzynka antenowa AT1000 PRO2 jest wyposażona w standardowe funkcje znane z wcześniejszych modeli tunerów firmy LDG. Podstawowe funkcje dostępne z panela tunera to są: Włącznik, przycisk strojenia, przełączanie anten, ręczna zmiana wartości indukcyjnych i pojemności, próg threshold, zmiana impedancji, skala, wartości szczytowe oraz przycisk funkcyjny. Funkcja automatycznego i półautomatycznego dostrajania anteny oraz dwa wejścia antenowe i jedno dla transceivera.

Automatyczny Tuner antenowy LDG AT1000 PRO2 jest w stanie dostroić w pełnym zakresie częstotliwości od 54MHz do 1,8MHz, przy 50MHz jest w stanie dostroić anteny od 16 do 150omów. Wyzwalanie strojenia następuje automatycznie, gdy tylko pojawi się sygnał z nadajnika na wejściu tunera, a SWR będzie powyżej ustalonego threshold. Tuner został także wyposażony w złącze strojenia za pomocą radia lub będzie sterował radiem – np. zmniejszając moc i modulację w radiu gdy naciśnie się przycisk strojenia „TUNE” w YAESU. Zakres działania na mocy obejmuje od 5W do 1000W.

Specyfikacja tunera antenowego AT-1000 PRO2

  • Maksymalna moc dla pasm 1,8 do 30 MHz:
  • SSB: 1000 W.
  • CW: 750 W.
  • Digital (RTTY/Packet/PSK31 itp.): 500 W
  • Maksymalna moc dla 50-54 MHz: 250 watów, wszystkie emisje.
  • Srebrno-teflonowe złącza SO-239.
  • Wbudowany 2-portowy przełącznik antenowy, z 2000 pamięciami każdy.
  • Czas pełnego strojenia 0,2 do 15 i 0,2 sekundy z przywołania nastaw z pamięci.
  • Wbudowany częstościomierz 1,8 – 54,0 MHz.
  • Strojenie od 6 do 1000 omów (od 16 do 150 dla 6m), od 6 do 4000 omów z opcjonalnym balunem 4:1.
  • Linijka diodowa LED wyświetla poziom mocy, SWR i status.
  • Wskaźnik LED Antena pokazuje aktualnie wybraną antenę.
  • LED Bypass pokazuje gdy tuner jest w stanie obejścia obwodów strojeniowych skrzynki.
  • Wybierane przez użytkownika parametrów pracy: automatycznie / półautomatycznie, 1kW/100W skali watt, i więcej.
  • Opcjonalne interfejsy radiowe dla ICOM, YAESU, oraz ALINCO.
  • Opcjonalny duży miernik analogowy.
  • Zasilanie: 11 do 16 VDC @ 1A max.
  • Wymiary: 11 „x 10” x 3 „
  • Waga 4 kg
  • Polska instrukcja

 Filmowa prezentacja AT-1000 PRO2

Dzięki uprzejmości i zgodzie produceta, firmy LDG Electronics, prezentujemy filmy instruktażowe prezentujące funkcje, podłączanie i zastosowanie automatycznej skrzynki antenowej. Filmy są prezentowane w angielskiej wersji językowej.

  • część AT-1000ProII – część 1 z  4 – Instalacja i podstawowe funkcje

http://www.youtube.com/watch?v=–EzcNnvT5o

  • część AT-1000ProII – część 2 z  4 – Zaawansowane funkcje

http://www.youtube.com/watch?v=JtDAhnwUCiM

  • część AT-1000ProII – część 3 z  4 – Podłączenie i zastosowanie opcjonalnego miernika analogowego LDG M-1000

http://www.youtube.com/watch?v=3-Wnj78an0A

  • część AT-1000ProII – część 4 z  4  – Współpraca z transceiverami ICOM i YAESU,  interfejsy LDG do ICOM i YAESU

http://www.youtube.com/watch?v=wsY2rr57T7U



Dodatkowe informacje o tunerze antenowym AT-1000 PRO2

LDG AT-1000 PRO2 – Instrukcja obsługi (EN)
