LDG AT-600PRO II Automatyczny Tuner Antenowy

LDG-AT600ProII przenosi moc do 600W w pasmach KF

Skrzynka antenowa AT600proII ma zwiększoną przenoszoną moc przenoszoną do 600W w szczycie. Dla RTTY jest 300W w zakresie 1.8-30MHz, a 250W dla 54MHz. LDG posiada „L-network” która jest przełączana przez wewnętrzny mikroprocesor. Umożliwia to podłączenie dowolnej anteny przewodem koncentrycznym jak Yagi, dipol, odwróconego V, pętle i innych. Potrafi dopasować z 10:1 do 1,5:1 w kilka sekund. Można użyć do strojenia anten typu: longwire, drutów losowych i anten zasilanych linią drabiny dodając balun.

Cechy tunera automatycznego LDG AT-600 ProII

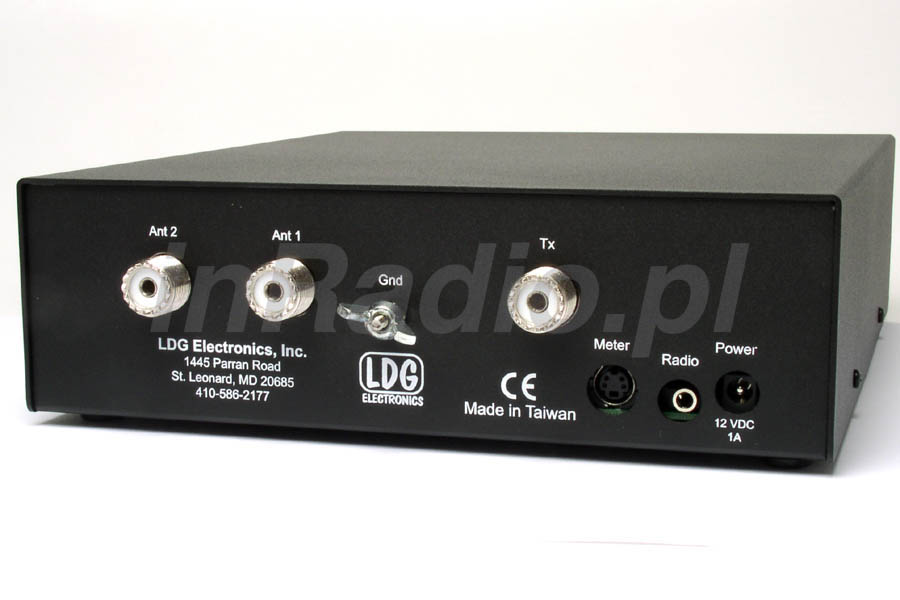

• Tuner antenowy posiada na tylnym panelu dwa gniazda antenowe, złącze do uziemienia, gniazdo do nadajnika, gniazdo sterowania z poziomu radia oraz gniazdo zasilania.

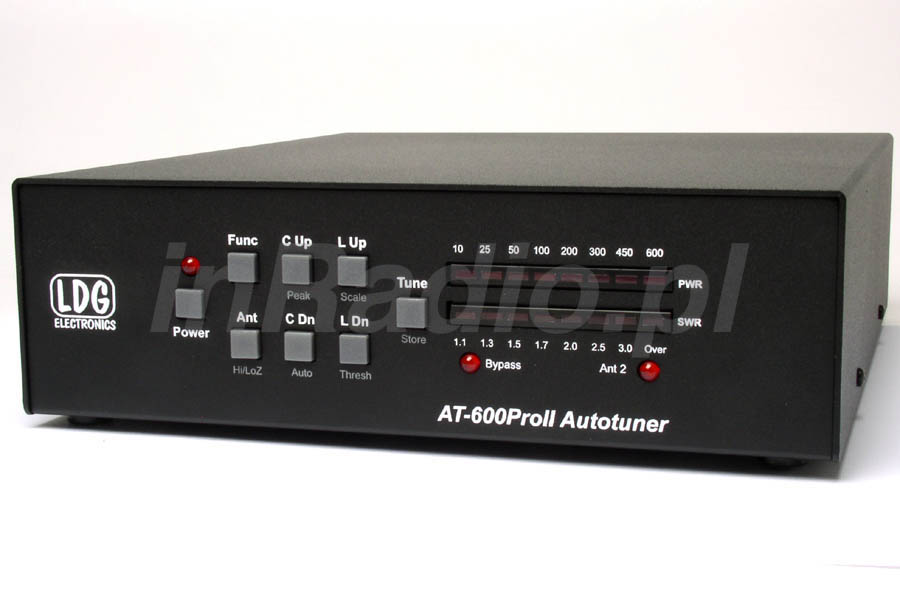

• Na panelu przednim znajdują się przyciski włącznika, funkcyjny, przełącznika anten, zmiany pojemności „C-network” oraz indukcyjności „L-network” oraz przycisk TUNE. Dodatkowo wspomagane przez wskaźniki stanu, anten oraz mocy wyjściowej i SWR.
• 6 przycisków na panelu odgrywa podwójną rolę gdy włączony jest „Func”.

Specyfikacja AT600 ProII

• Pokrywa częstotliwość od 1.8 do 54MHz
• Moc przenoszona do 600W SSB i CW, 300W RTTY, 250W 6m
• Szeroki zakres strojenia
• Posiada pamięć nastawy dla obu wejść antenowych.
• Możliwość sterowania z poziomu radia przez podłączenie interfejsu.
• Przełącznik mocy 600/60W
• Odczyt mocy nadawczej i SWR za pomocą pasków ledowych
• 4000 komórek pamięci
• Osobna pamięć dla każdego wejścia antenowego
• Czas strojenia od 0.5s do 6sekund w pełnym zakresie strojenia.
• 0,1sekundy dla przywołania nastaw z pamięci.
• Wbudowany częstościomierz do ułatwienia zapamiętywania nastaw
• Strojenie od 6 do 800 Ohm (16 do 150 Ohm dla pasma 6m)
• Zasilanie od 11 do 16V DC przy poborze prądu 750mA podczas strojenia.

Filmy prezentujące tuner antenowy

Dzięjując producentami – firmie LDG Electronics za zgodę, prezentujemy filmy wspanaile pokazujące podłączanie, uruchamianie, funkcje, współpracę z transceiverewami ICOM i YAESU.

• AT-600ProII – część 1 z 4 – Opis panelu przedniego i tylnego, podłączenie, uruchomienie

http://www.youtube.com/watch?v=ID7njEeT77k

• AT-600ProII – część 2 z 4 – Zaawansowane funkcje  tunera

http://www.youtube.com/watch?v=VL1siBLhay0

• AT-600ProII – część 4 z 4 – Zastosowanie opcjonalnego analogowego miernika M-600 do wspólpracy z AT-600

http://www.youtube.com/watch?v=BxPW46_UXfY
