LDG Z-100 Plus Automatyczny Tuner Antenowy

1.8-54 MHz, 125W, 6-800Ω, koszyk na 8 ogniw AA

Informacje dodatkowe

Producent

Brak w magazynie

1 052,00  netto: 855,28

Brak w magazynie

LDG Z-100PLUS – tuner automatyczny do anten KF w plenerze

Automatyczny tuner antenowy LDG Z-100 jest niedrogim, lekkim urządzeniem przeznaczonym zarówno do pracy stacjonarnej, jak i do zabrania na wyjazdu w plener.

Skrzynka antenowa Z100 Plus Ldg posiada wewnątrz koszyk na 8 baterii alkalicznych lub akumulatorków rozmiaru AA. Proces strojenia rozpocznie się po naciśnięciu przycisku TUNE na panelu przednim.

Umożliwia dostrojenie dla mocy od 0.1 do 125W (50W na 6m), dzięki czemu jest idealnym wyborem dla prawie każdego radia i stylu pracy. Miłośnicy wypadów z plecakiem i zapaleńcy pracy QRP będą chwalić sobie w nim specjalne przekaźniki blokujące, umożliwiające zablokowanie ustawień i wyłączenie zasilania tunera. Dodatkowo, pobór prądu tunera w stanie standby jest bliski zeru.

Opcjonalne interfejsy dostępne dla prawie każdego transceivera pozwalają jeszcze bardziej zintegrować tuner z radiem, tak że można korzystać z przycisku dostrojenia znajdującego się w transceiverze (jeśli taki przycisk jest). Szczegóły takiego połączenia zostały opisane w instrukcji użytkowania konkretnego transceivera. Interfejsy dostępne są dla transceiverów firmy Icom, Alinco, Yaesu i Kenwood.

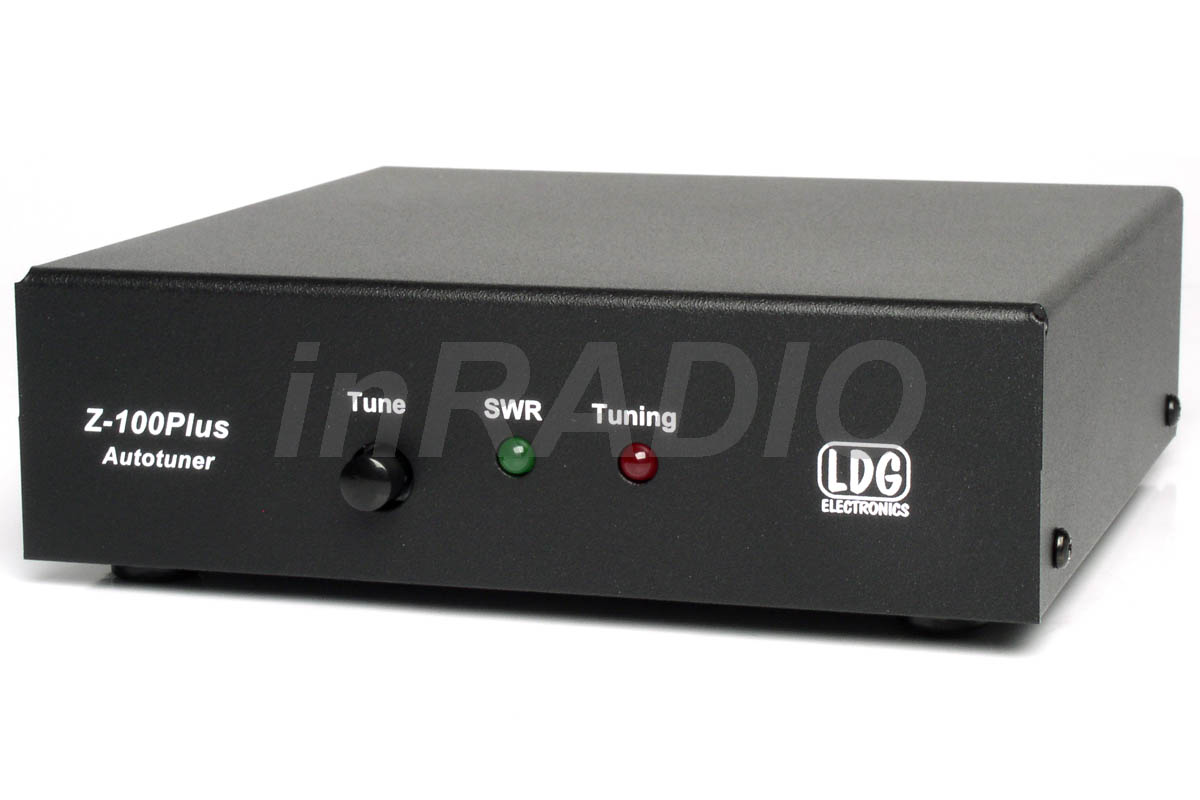

Automatyczny tuner antenowy LDG Z-100 charakteryzuje się bardzo prostą obsługą. Należy połączyć go z radiem i anteną, wygenerować nośną, nacisnąć i przytrzymać przez 1s przycisk Tune – aby spowodować rozpoczęcie cyklu dostrajania. Czerwona dioda LED sygnalizuje aktywny cykl dostrajania, stale świecąca dioda zielona oznacza SWR 1.0 do 1.5, natomiast mrugająca dioda zielona – SWR 1.5 do 2.0. Jeżeli Twoja antena nie wymaga dostrajania, należy zbocznikować tuner naciskając krótko przycisk Tune – spowoduje to odłączenie wszystkich elementów dostrajających.

Zakres częstotliwości pracy wynosi 1.8 do 54MHz, dla SWR od 10:1 (3:1 dla 6 metrów) do 1.5:1 lub mniej. Tuner zapewnia dopasowanie praktycznie dla wszystkich anten zasilanych kablem koncentrycznym – wśród nich dla takich typów jak dipol, beam, vertical. Zastosowanie dodatkowego balunu 4:1 umożliwia dostrojenie anten typu longwire, anten zasilanych linią drabinkową i anten Zeppelina (inaczej J-ka).



Podstawowe cechy tunera antenowego LDG Z-100  PLUS

  • Sterowanie mikroprocesorowe.
  • 200 szybkich komórek pamięci.
  • Przełączany obwód typu L.
  • Diody LED sygnalizujące status i SWR.
  • Opcjonalny interfejs do transceiverów Icom, Alinco, Yaesu i Kenwood.
  • Zoptymalizowany algorytm dostrajania gwarantujący niski pobór mocy.
  • Zakres pokrywanych częstotliwości: 1.8 do 54MHz.
  • Zakres mocy w.cz.: 0.1 do 125W (50W na 6m).
  • Czas dostrojenia: 0.5 do 6s, średnio 3s.
  • Impedancja anteny: 6 do 800Ω (orientacyjna wartość SWR aż do 10:1, 3:1 na 6m).
  • Dostrojenie do anten typu dipol, vertical, V, beam i innych zasilanych kablem koncentrycznym.

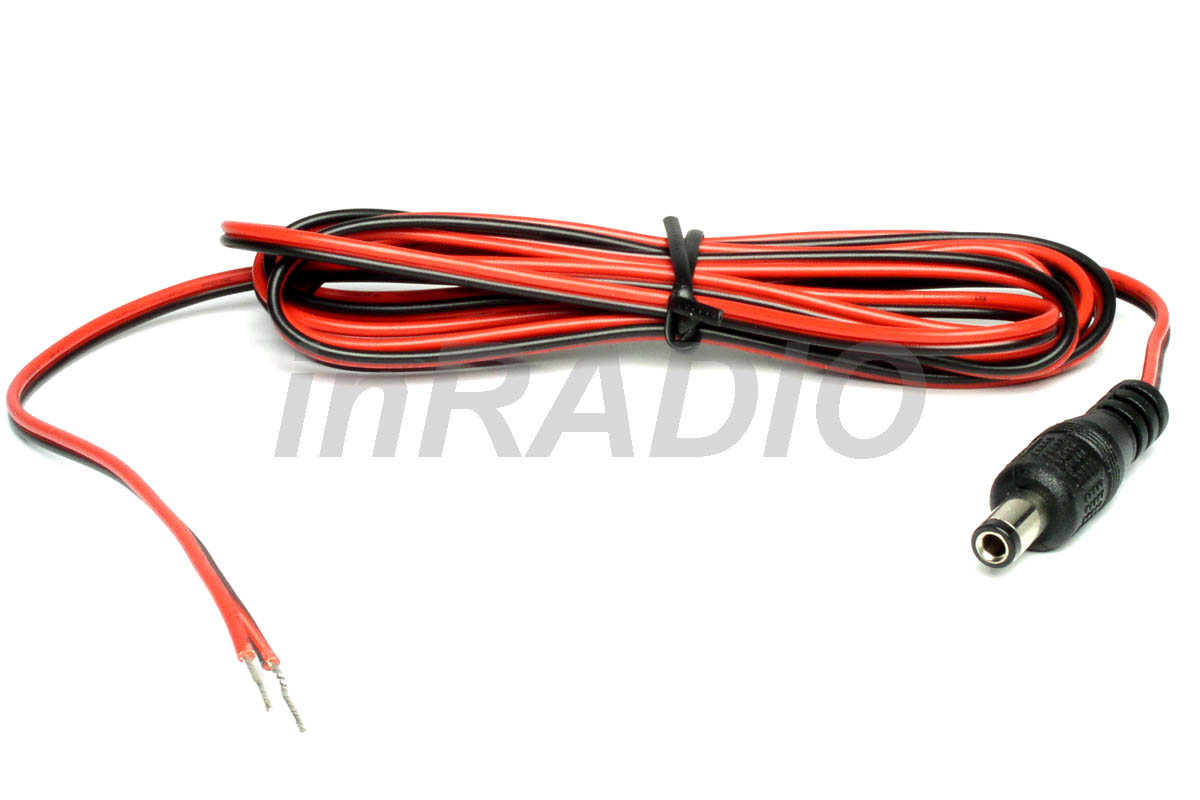

  • Zasilanie: 7-18V DC – na wyposażeniu tylko przewód zasilający
  • Wbudowany koszyk na baterie/akumulatorki AA – 8 sztuk
  • Pobór prądu bliski zeru w czasie czuwania, maks. 300mA podczas strojenia.
  • Wymiary obudowy: 38mm /133mm /140mm.
  • Masa: 0.4kg.

Film prezentujący tuner LDG Z-100 PLUS

https://www.youtube.com/watch?v=YDPWmc26GWU

Dodatkowe informacje o  Z-100 PLUS

  • Automatyczny tuner antenowy LDG Z-100 – folder (ang.)
  • Automatyczny tuner antenowy LDG Z-100 – instrukcja obsługi (ang.)
