LDG Z-11PRO II – Automatyczny Tuner Antenowy

1.8-54 MHz, 100W, 6-1000Ω, wbudowany koszyk na 8 ogniw AA

Informacje dodatkowe

Producent

Brak w magazynie

1 180,00  netto: 959,35

Brak w magazynie

Z11PRO2 Ldg Automatyczny tuner antenowy

Automatyczny tuner antenowy LDG Z-11 ProII to nowsza wersja legendarnego tunera Z-11, jednego z najbardziej znanych tunerów firmy LDG, towarzyszącego krótkofalowcom wszędzie – od ich pracowni, aż po wyprawy na koniec świata. Teraz mamy możliwość poznać nowy tuner Z-11Pro – wszystko, co można wymagać od skrzynki antenowej, zamknięte w małej, przenośnej obudowie. Ważący tylko 0.51kg i mierzący 38x196x127mm tuner dopasowuje anteny dla mocy od 0.1 do 100W – i dlatego jest idealnym rozwiązaniem zarówno dla pracy QRP, jak i dla typowych transceiverów z mocą 100W, dla pasm z zakresu od 160 do 6 metrów.

Tuner LDG Z-11 ProII wykorzystuje specjalnie zaprojektowany przez firmę LDG sterowany mikroprocesorowo przełączany obwód typu L. Urządzenie zapewnia dopasowanie dla anten typu dipol, vertical, odwrócone V, i w praktyce dla każdej anteny zasilanej kablem koncentrycznym. Zastosowanie opcjonalnego balunu pozwala podłączyć anteny typu longwire i anteny zasilane linią drabinkową.

LDG Z-11 Pro2 posiada 2000 komórek pamięci, w których automatycznie podczas pracy zapamiętywana jest konfiguracja dostrojcza dla każdej częstotliwości i pasma, i dla każdej z czterech anten dla jednego gniazda w.cz.. Obwód dokonujący pomiaru częstotliwości pozwala na zapamiętanie częstotliwości i pasma, na których pracujesz. Jeśli tylko będziesz nadawał na tej samej (lub blisko) częstotliwości, na której przed chwilą pracowałeś, urządzenie niemal natychmiastowo przywołuje z pamięci potrzebne ustawienia. Tryb całkowicie automatyczny umożliwia dostrojenie podczas pracy SSB, wystarczy tylko mówić do mikrofonu.

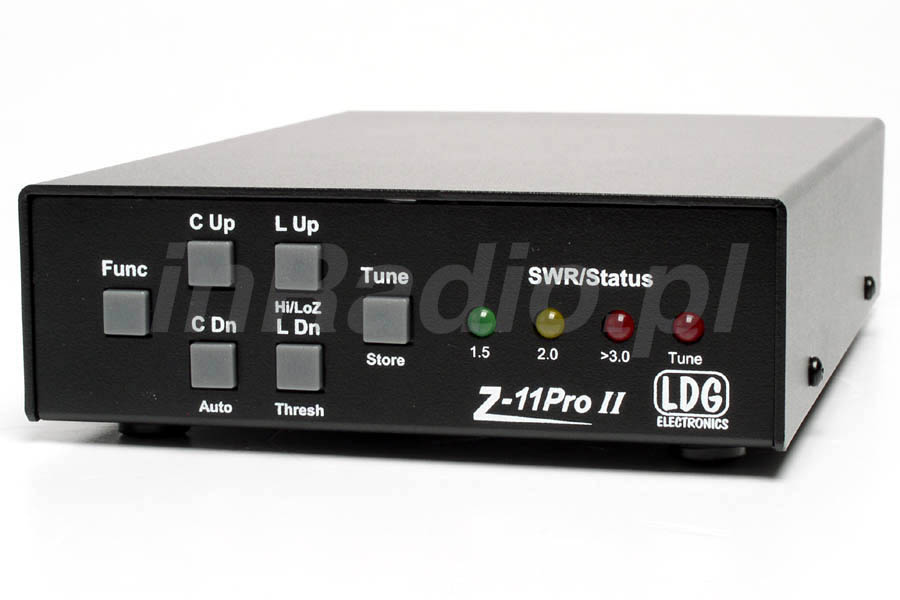

Umieszczone na panelu czołowym diody LED sygnalizują SWR i status. Specjalne przekaźniki blokujące umożliwiają zapamiętanie ustawienia tunera podczas wyłączonego zasilania. Pobór prądu w trybie jałowym jest bliski zeru.

Obsługa tunera za pomocą klawiszy znajdujących się na panelu czołowym jest bardzo prosta, wystarczy nacisnąć klawisz „Tune” w czasie nadawania, aby rozpocząć cykl automatycznego dostrojenia. Tuner umożliwia dostrojenie także podczas łączności AM lub SSB. Dla bardziej zintegrowanej pracy zaleca się korzystanie z opcjonalnych interfejsów dostępnych dla większości transceiverów Icom, Kenwood, Yaesu i Alinco. Przy zastosowaniu interfejsu, pojedyncze naciśnięcie przycisku powoduje nadanie sygnału nośnej i rozpoczęcie cyklu dostrajania, a następnie powrót radia do ustawionej mocy i emisji.

Nowy tuner antenowy LDG Z-11PROII już czeka na Twoją następną wyjazdową przygodę. Gdzie pojedziesz … ?

Podstawowe cechy tunera antenowego LDG Z-11 PRO II

  • Zakresy mocy: 0,1-125W (SSB i CW), 100W dla pasma 6m, oraz do 30W trybach cyfrowych.
  • Czytelny wskaźnik LED pokazujący SWR i status.
  • 2000 komórek pamięci, umożliwiających natychmiastową zmianę nastaw dla różnych częstotliwości / pasma.
  • Czas dostrojenia: 0.1 do 6s dla pełnego cyklu, 0.1s dla odczytu danych z pamięci.
  • Parametry wybierane przez użytkownika: dostrojenie automatyczne/półautomatyczne, próg działania i inne.
  • Pokrycie częstotliwości 1.8 do 54.0MHz. Wbudowany miernik częstotliwości.
  • Dostrojenie dla obciążenia w zakresie 6-1000Ω (16-150Ω dla 6m), 6-4000Ω z zastosowaniem opcjonalnego balunu 4:1.
  • Zastosowanie dla anten typu dipol, vertical, V, beam, i dowolnych anten zasilanych kablem koncentrycznym.
  • Opcjonalny zewnętrzny balun umożliwia dostrojenie anten typu longwire lub anten zasilanych linią drabinkową.
  • Opcjonalny interfejs dla transceiverów Icom, Alinco, Kenwood i Yaesu.

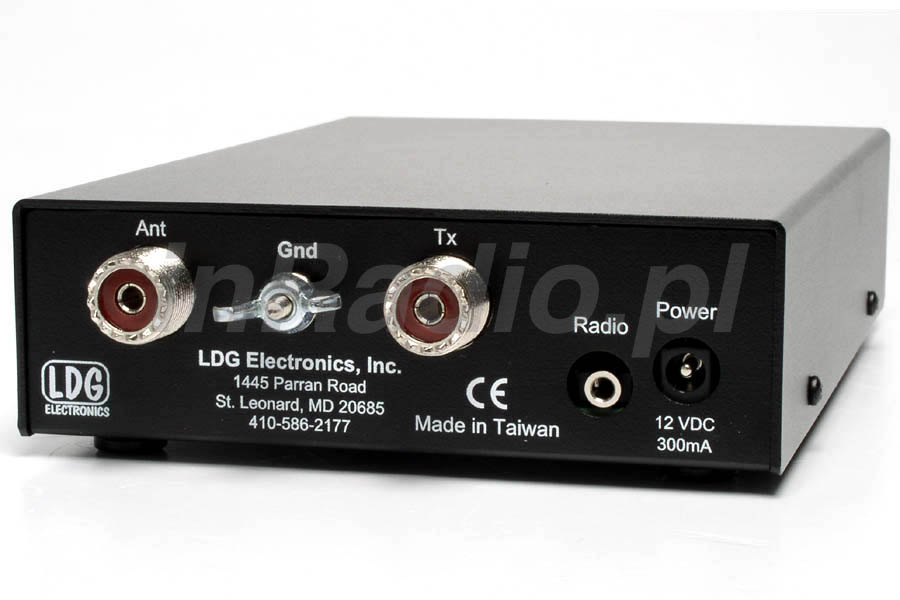

  • Zasilanie zewnętrzne: 7-16V DC, 300mA. Maks. prąd w stanie czuwania – 25mikroA.
  • Wbudowany koszyk na 8 sztuk baterii typu AA do zasilania w terenie.
  • Instalowane przez użytkownika baterie 8xAA starczą na ponad dwa lata.
  • Dołączony przewód zasilania
  • Małe wymiary obudowy: 38mm /196mm /127mm.
  • Masa: 0.68kg.

Filmy prezentujące tuner antenowy

Dzięki uprzejmości LDG Elctronics Inc. prezentujemy poniższe filmy pokazujące podłączenie, uruchomienie, funkcjoanlności tunera antenowego. Filmy są wykonane w angielskiej wersji językowej. Stanowią one wspaniałą prezentację urządzenia. Zapraszamy do obejrzenia.

  •  Z-11ProII – część 1 z 4  – Podłączanie i podstawowe funkcje

http://www.youtube.com/watch?v=FkHgg2EQdBk

  • Z-11ProII – część 2 z 4  – Zastosowanie interfejsów LDG do współpracy z transceiverami YAESU i ICOM

http://www.youtube.com/watch?v=mbGLssd_RuI

  • Z-11ProII – część 3 z 4  – Zawwansowane funkcje tunera

http://www.youtube.com/watch?v=5d6rkhglE6M

  • Z-11ProII – część 4 z 4  – Instrukcja zainstalowanie baterii wewnętrznej dla tunera w zastosowaniach przenośnych

http://www.youtube.com/watch?v=cfkRfw0jwtU



Dodatkowe informacje o skrzynce antenowej LDG Z-11 PRO 2

  • Automatyczny tuner antenowy LDG Z-11PRO – folder (ang.)
  • Automatyczny tuner antenowy LDG Z-11PRO – instrukcja obsługi (ang.)
