LDG Z-817 – Automatyczny Tuner Antenowy

LDG Z-817 Automatyczny tuner antenowy dedykowany do YAESU FT-817

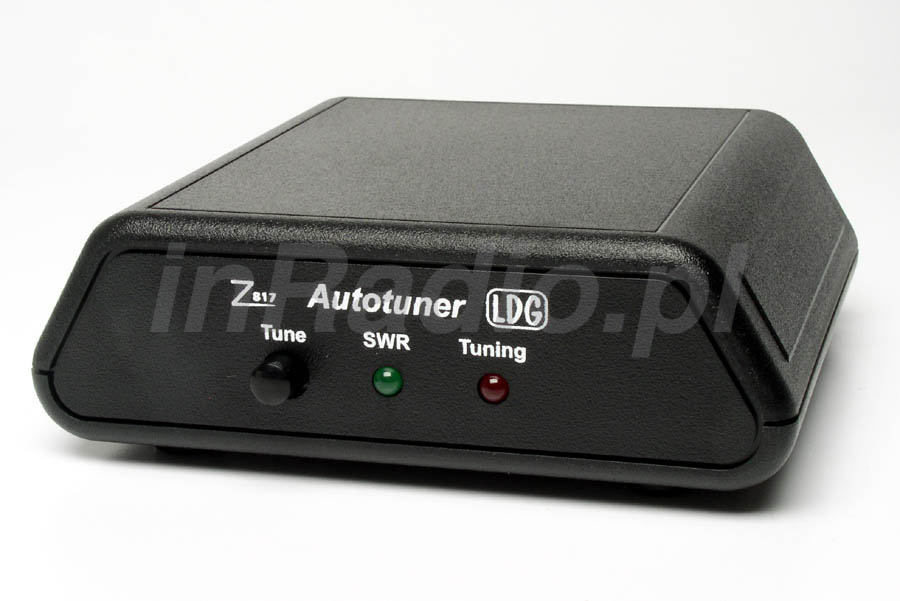

Świetny niewielki tuner antenowy QRP do radiostacji Yaesu FT-817, wykonany przez firmę LDG model- Z817. Posiada możliwość zasilania wewnętrznego z 4 szt. akumulatorków(nie są dołączane do kompletu), a zastosowane przekaźniki zatrzaskowe zmniejszają zużycie energii, która jest potrzebna np: przy łącznościach w terenie, czy też podczas zawodów pracuje się poza terenem zabudowanym i ciężko o stałe źródło zasilania. Strojenie za pomocą jednego przycisku na tunerze LDG Z-817 i dwoma wskaźnikami opisującymi stan dostrojenia. Podłączany za pomocą jednego przewodu (zasilanie + sterowanie), nie wymaga żadnych ustawień w radiostacji FT817. W komplecie znajduje się tylko przewód zasilania i sterowania, wymagany jest przewód antenowy UC1-UC1 – w produktach powiązanych.

Aby umieścić 4 baterie w koszyku, wystarczy odkręcić 4 śruby umieszczone na spodniej części obudowy. Tuner Z817 Ldg całkiem świetnie się spisuje z FT-817, niewielkie gabaryty oraz masa wraz z radiem jest ciekawym rozwiązaniem dla wypadów w teren lub za granicę kraju, gdzie trzeba liczyć się z ciężarem przenośnego ham-shacku. Tuner jest szybki i z własną pamięcią, więc powrót do częstotliwości wcześniej już dostrojonych jest bardzo szybki. Strojenie aktywuje się przyciskiem Tune – ręcznie lub automatycznie powyżej pewnego poziomu SWR.

Specyfikacja tunera automatycznego Z-817

• Zakres częstotliwości: od 0,1-54MHz pełen zakres
• Zatrzaskowe przekaźniki – nie wymagają stałego zasilania do utrzymania pozycji – włączonej lub wyłączonej

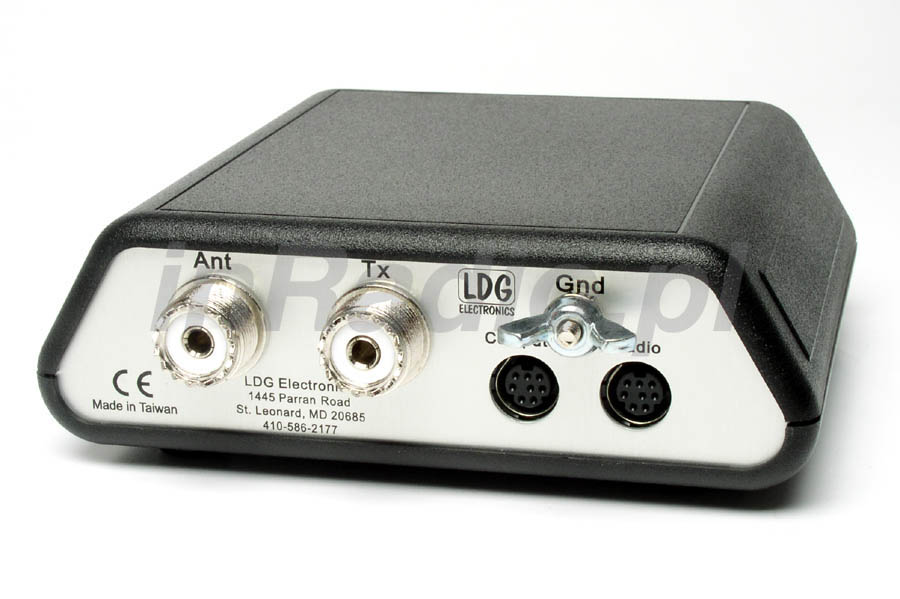

• Dodatkowe złącze CAT które nie blokuje dostępu do pracy z komputerem
• Impedancja strojenia: 6-600omów dla częstotliwości KF i 150-16omów dla pasma 6m
• Wraz z balunem 4:1 impedancja strojenia zwiększa się do 2400omów
• Zasilanie z radiostacji lub z wewnętrznych (opcjonalne) baterii
• Wbudowany koszyk na 4 sztuki akumulatorków AA lub baterii alkalicznych (z praktyki wiadomo że akumulatorki Eneloopy 1600mAh wystarczają na rok)
• Wskaźniki Led do informowania operatora o stanie urządzenia lub napotkaniu problemów przy dostrojeniu
• Moc przenoszona do 20W (od 0,1W) dla SSB, natomiast producent podawał 5W dla emisji cyfrowych.

Filmowa prezentacja tunera

Poniższe filmy instruktażowe w języku angielskim prezentujemy dzięki uprzejmości producenta, firmy LDG Electronics Inc.

• Z-817 – część 1 z 2 – Zastosowanie do współpracy z YAESU FT-817

http://www.youtube.com/watch?v=9mcrZT48g1c

• Z-817 – część 2 z 2 – Zastosowanie do współpracy z innymi transceiverami typu QRP

http://www.youtube.com/watch?v=Wq_ZLlxA7mE

Dodatkowe informacje o LDG Z-817

• Automatyczny tuner antenowy LDG Z-817 – instrukcja obsługi (ang.)
