2 kW, 1.8-30MHz, lampowy, pełna automatyka, panel sterowania
Producent |
---|
Brak w magazynie
30 330,00 zł netto: 24 658,54 zł
Brak w magazynie
Automatyczny liniowy wzmacniacz KF ACOM 2000A to najnowocześniejszy na świecie wzmacniacz KF przeznaczony do użytku amatorskiego. ACOM 2000A to pierwszy amatorski wzmacniacz KF, który oferuje zarówno w pełni automatyczne strojenie, jak i zaawansowane funkcje sterowania cyfrowego. Ten rewolucyjny, nowy wzmacniacz zapewnia maksymalną moc dopuszczalną we wszystkich trybach i działa na wszystkich amatorskich pasmach KF.
Nowy standard w funkcjach i wydajności wzmacniaczy
ACOM 2000A stanowi znaczący postęp w najnowocześniejszej konstrukcji wzmacniaczy KF. Zmienia na zawsze sposób, w jaki radioamatorzy wykorzystują wzmacniacze mocy KF w swoich stacjach.
Natychmiastowe, automatyczne strojenie sprawia, że powolne i uciążliwe zmiany pasm należą do przeszłości.
Wbudowany, szerokopasmowy tuner antenowy dopasowuje obciążenia o wysokim współczynniku SWR (do 3:1), często eliminując koszt i złożoność zewnętrznego, dużej mocy tunera antenowego.
Zaawansowane obwody zabezpieczające zapewniają bezpieczeństwo wzmacniacza w każdej potencjalnej kombinacji warunków pracy.
Funkcje zdalnej diagnostyki i modułowa konstrukcja ułatwiają izolację i naprawę usterek.
Najnowocześniejsza technologia wzbogaca klasyczną konstrukcję

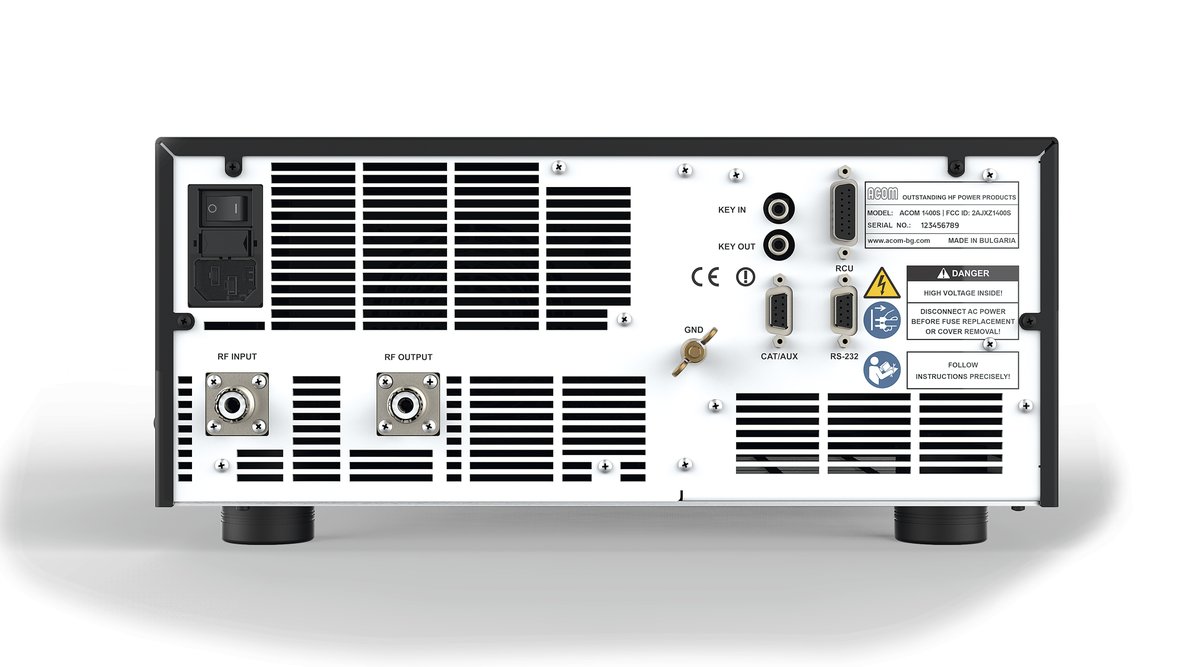

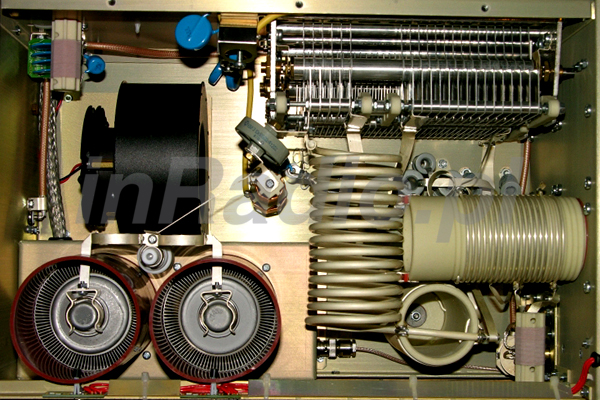

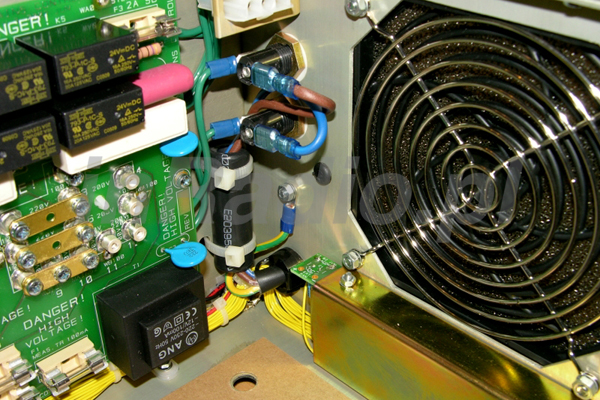

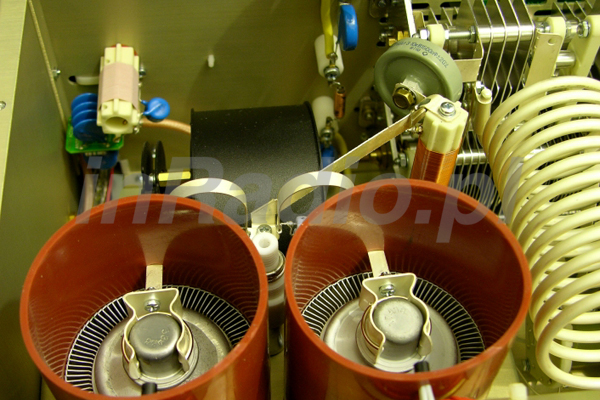

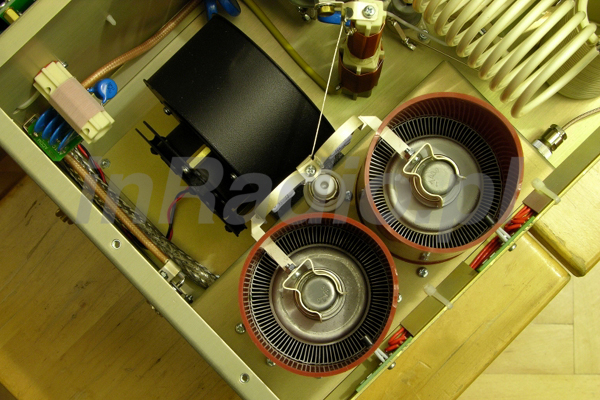

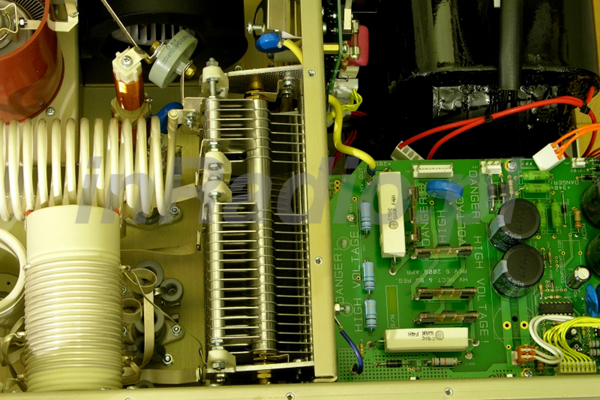

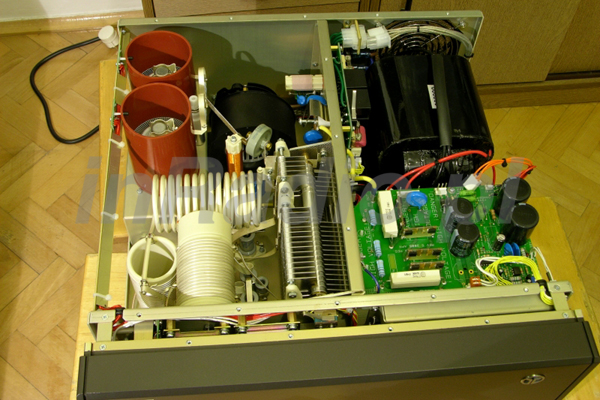

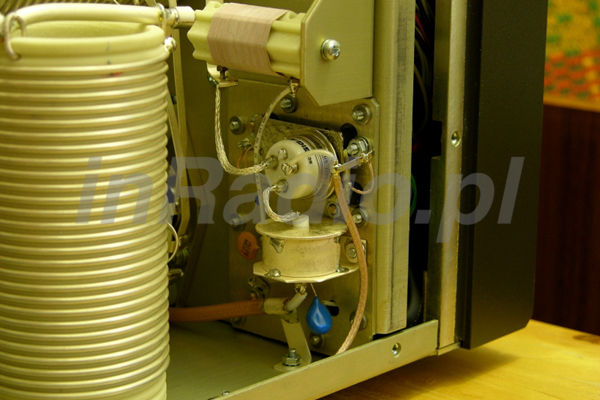

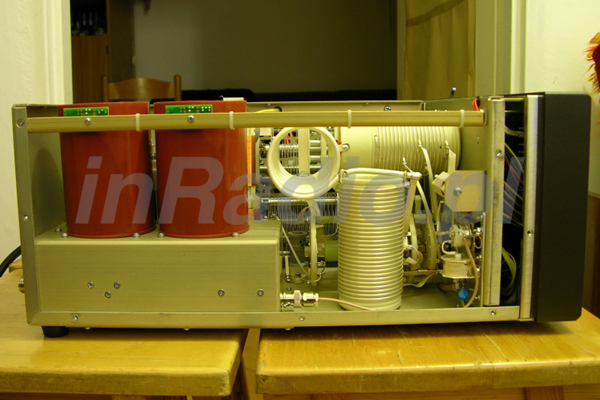

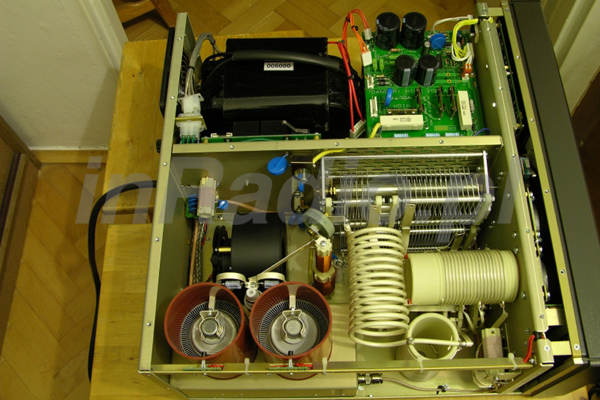

Sercem wzmacniacza ACOM 2000A jest klasyczna konstrukcja HF, wykorzystująca dwie wysokowydajne tetrody ceramiczno-metalowe 4CX800A, pracujące w konfiguracji sterowanej siatką.
Konstrukcja ta została wybrana ze względu na jej naturalną stabilność i wyjątkowo niską emisję niepożądanych sygnałów. ACOM połączył tę sprawdzoną konfigurację z najnowocześniejszą technologią sterowania cyfrowego, aby stworzyć wzmacniacz o wyjątkowej wydajności, funkcjonalności i niezawodności.
Praca z lampami dobranymi parami
Od 1 stycznia 2024 r. w celu uzyskania maksymalnej wydajności zastosowano nową, wysokowydajną tetrodę ceramiczno-metalową 4CX800A, dobieraną parami.
Do końca 2023 r. wzmacniacz był produkowany z lampami Svetlana GU74B (4CX800A).
Czysty sygnał
Tetrody sterowane siatką, ujemne sprzężenie zwrotne katody, doskonałe obciążenie transceivera (typowo SWR wejściowy poniżej 1,2:1) i regulowane napięcie SG zapewniają wyjątkowo niski poziom zniekształceń na wyjściu. Zmierzone typowe zniekształcenia IMD wynoszą -40 dB (3. rzędu) i -45 dB (5. rzędu). Klasyczny układ Pi-L, cewki powietrzne (bez ferrytu) i starannie zaprojektowana konstrukcja obudowy wyjściowej zapewniają typową emisję harmonicznych od -55 dBc (druga) do -70 dBc (trzecia i powyżej). W ten sposób prawdopodobieństwo wystąpienia QRM, BCI lub TVI jest radykalnie zminimalizowane.

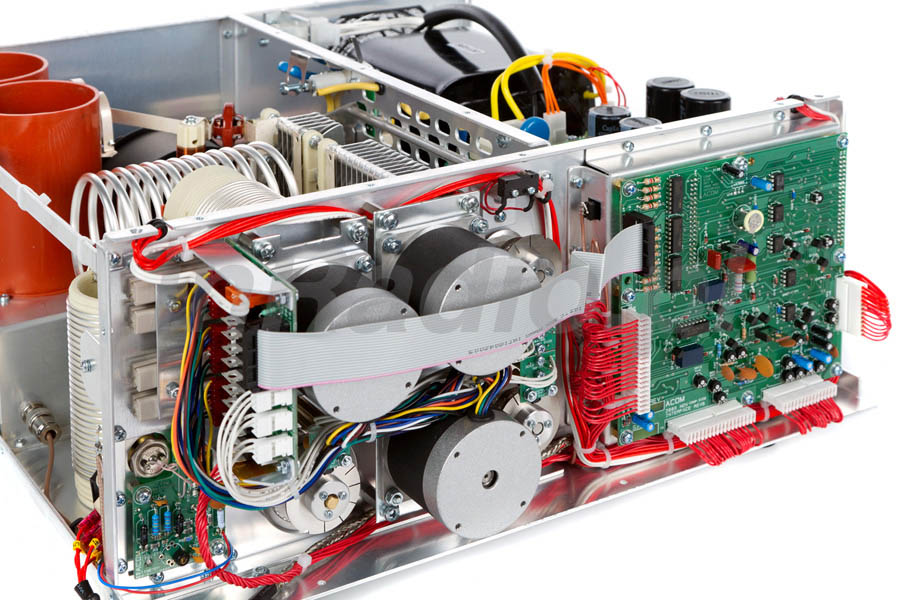

Automatyczne strojenie
Funkcje automatycznego strojenia w ACOM 2000A stanowią prawdziwy przełom w projektowaniu wzmacniaczy HF. Nigdy nie myśl o ATU dla SWR do 3:1 (2:1 na 160 m). Dopasowanie rzeczywistej impedancji anteny do optymalnego obciążenia lamp jest całkowicie zautomatyzowane. Zazwyczaj zajmuje to 1 sekundę i nie wymaga żadnych umiejętności. Całkowicie eliminując czasochłonne procedury strojenia, ACOM 2000A daje zawodnikom realną przewagę. Teraz możesz zmieniać pasma bez chwili namysłu. Możesz pracować z każdym wykrytym mnożnikiem za pomocą oprogramowania typu „point-and-shoot” – niezależnie od pasma. Zawsze masz pewność, że wzmacniacz jest prawidłowo dostrojony i działa bezpiecznie.
Wzmacniacz automatycznie śledzi pasmo i częstotliwość Twojego transceivera w mniej niż sekundę. Nie są wymagane żadne specjalne kable. Wystarczy kropka na CW lub „Ah” na SSB.
ACOM 2000A dzieli każde pasmo amatorskie na wiele segmentów częstotliwości. Użytkownik może zapisać do 10 zestawów ustawień strojenia dla każdego segmentu częstotliwości – umożliwiając indywidualne ustawienia dla wielu anten w każdym paśmie. SWR może znacznie wzrosnąć, gdy antena pracuje poza swoją częstotliwością rezonansową. W przeciwieństwie do innych wzmacniaczy dostępnych obecnie na rynku, układ dopasowania wyjściowego ACOM 2000 pozwala wzmacniaczowi pracować z pełną mocą, nawet przy SWR sięgającym 3:1 (2:1 na 160 m).
Zaawansowane sterowanie cyfrowe
Sterowanie mikroprocesorowe poprawia wydajność i umożliwia szeroki zakres nowych, zaawansowanych funkcji.
QSK
Funkcja pełnego rozruchu (QSK) oparta na wbudowanym przekaźniku próżniowym. Sekwencja przełączania nadawania/odbioru jest zabezpieczona przez dedykowany mikroprocesor.

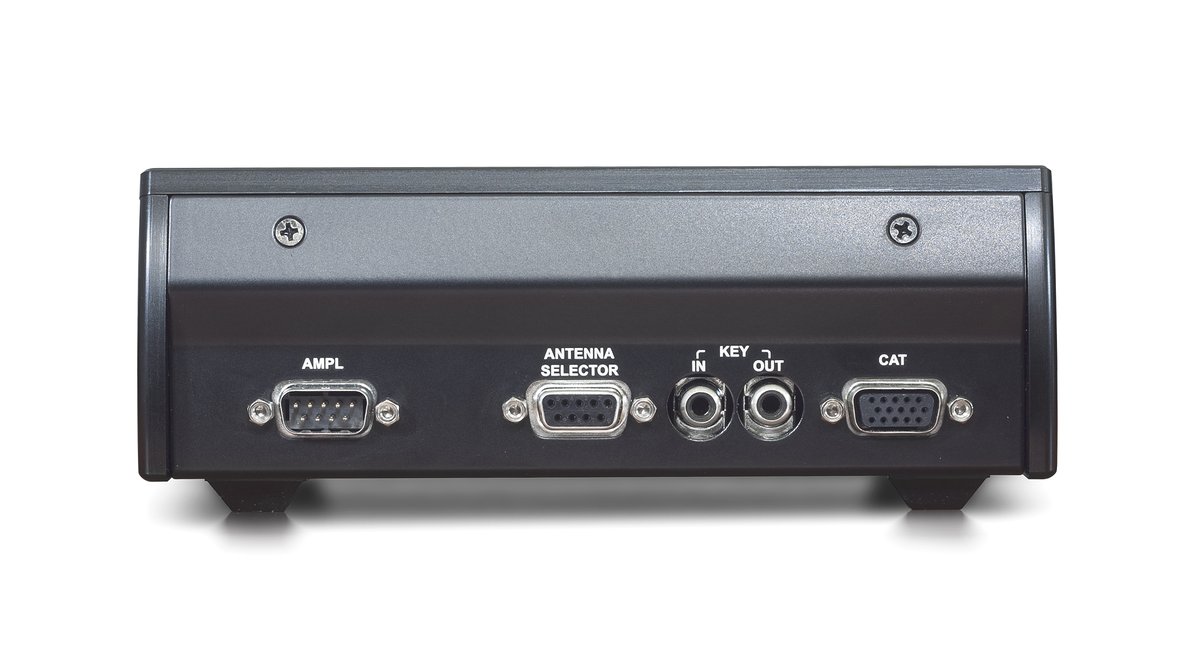

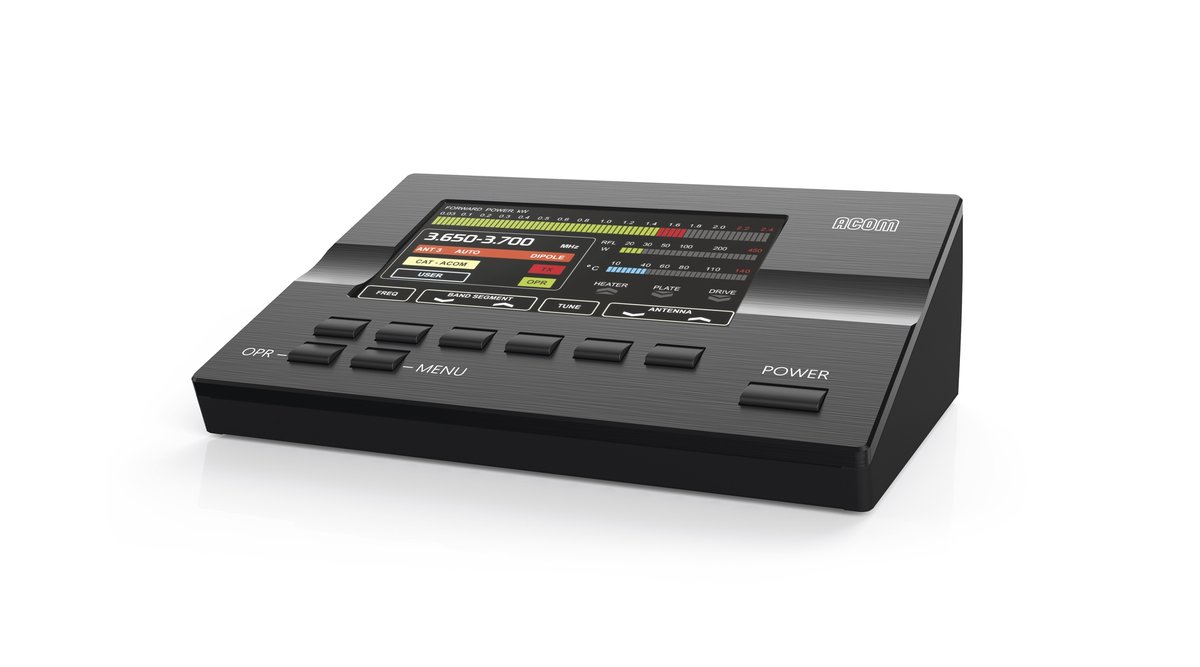

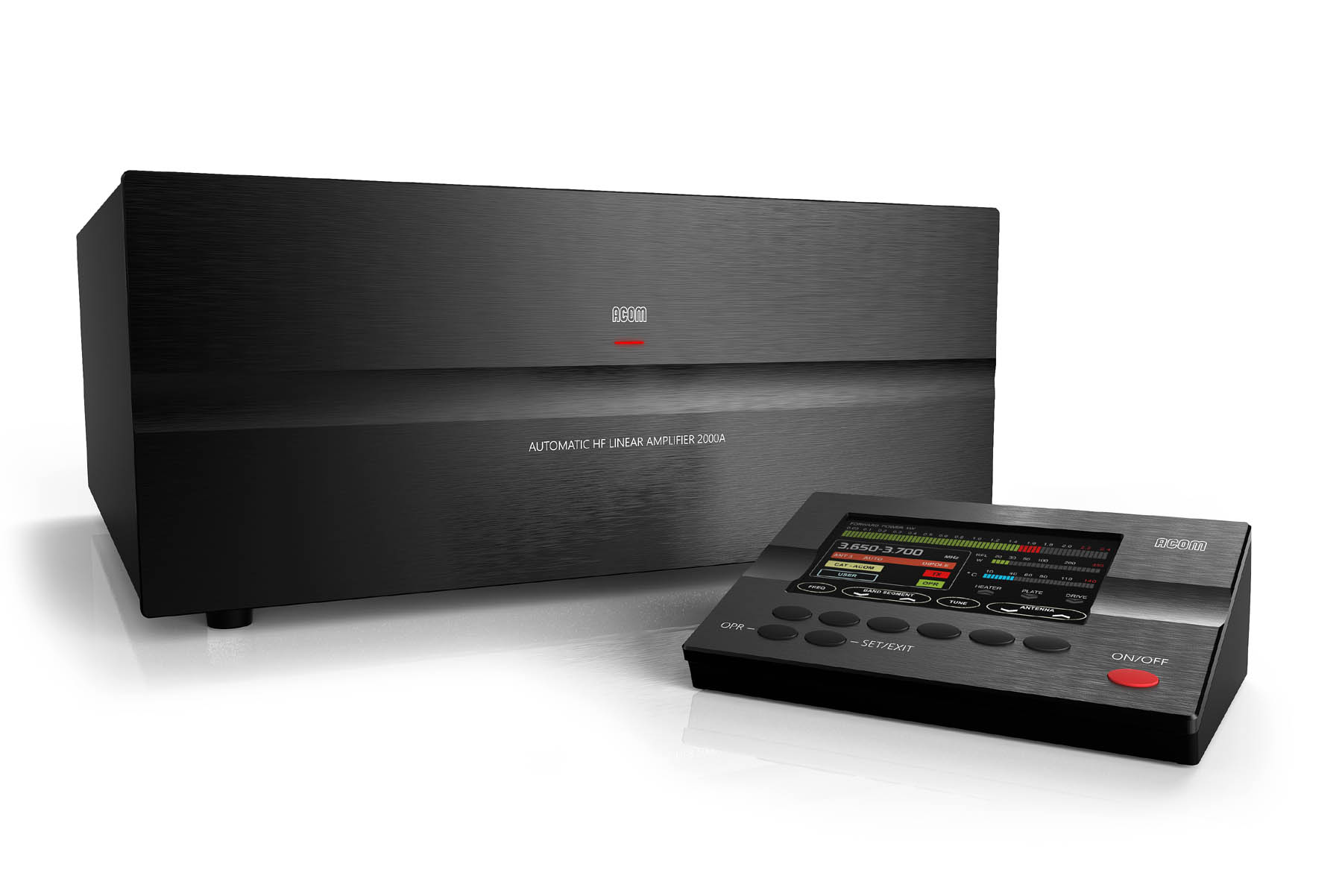

Kontroler sterowania
Wystarczy umieścićPanel kontroli w pobliżu operatora. Jednostkę główną można zainstalować w odległości do 3 metrów (10 stóp). Funkcje kontrolera w postaci panela sterowania obejmują: wyświetlanie stanu wzmacniacza na wyświetlaczu LCD, sterowanie wszystkimi funkcjami, pomiar i/lub monitorowanie 20 najważniejszych parametrów, wbudowaną pomoc techniczną, sugestie dotyczące rozwiązywania problemów, rejestrację czasu pracy, dostęp do hasła.
Zabezpieczenia
Wszystkie napięcia i prądy lamp, napięcia zasilania, przegrzanie, przesterowanie, niedostateczny przepływ powietrza chłodzącego, wewnętrzne i zewnętrzne łuki RF (we wzmacniaczu, selektorze antenowym, tunerze lub antenach), sekwencjonowanie nadawczo-odbiorcze, przegrzewanie styków przekaźnika antenowego, jakość dopasowania anteny, moc odbita, zapisane dane, prąd rozruchowy przy włączaniu oraz blokada pokrywy dla bezpieczeństwa operatora. Dopasowanie anteny można uzyskać w mniej niż 10 sekund i przy jednej czwartej nominalnej mocy wyjściowej, co zmniejsza ryzyko zakłóceń innych stacji i zwiększa bezpieczeństwo elementów wzmacniacza.
Zasilanie:
Ustalone standrdowo przez producenta na 240V.
Zakres częstotliwości: |
|
Moc wyjściowa: | 1500W PEP (UWAGA: dla transmisji dłuższych niż 15 minut wymagany jest dodatkowy wentylator) – limit czasu pracy wynosi kilka godzin, w zależności od temperatury otoczenia. |
Moc sterująca: | typowo 50W dla mocy wyjściowej 1500W |
Zniekształcenia intermodulacyjne: | mniejsze niż 35dB dla mocy 1500W |
Szumy i zakłócenia: | mniejsze niż 35dB dla mocy 1500W |
Harmoniczne: | tłumienie lepsze niż 50dB dla mocy 1500W |
Impedancja wejścia /wyjścia: | 50Ω (złącza SO239) |
Współczynnik VSWR: | W trybie by-pass lepszy niż 1,1:1 dla całego zakresu częstotliwości. Wzmacniacz oddaje pełną moc do wartości współczynnika VSWR 3:1 (2:1 w paśmie 160m). Powyżej tej wartości działa układ zabezpieczający. Wyższe wartości współczynnika SWR tolerowane są dla mniejszych mocy. |
Czas zestrojenia anteny: | krótszy niż 3 sekundy |
Czas strojenia przy zmianie pasma: | krótszy niż 1s |
Czas strojenia przy zmianie częstotliwości | krótszy niż 0,2s |
ALC – sterowanie prądem siatki: | napięcie maksymalnie -11V, ustawiane na tylnym panelu |
Znamionowe napięcie zasilania: | 240V AC, 50Hz, pobór prądu 3500VA (jedno z wielu możliwych) |
Kompatybilność elektromagnetyczna: | znak CE |
Wymiary: | 440mm /500mm /180mm (szerokość /głębokość /wysokość) |
Masa: | 36kg |
Warunki pracy: | temperatura: 0 – +50°C wilgotność: do 95% przy +35°C< wysokość: do 3000m nad poziomem morza bez utraty sprawności |
” Interesuję się konstrukcjami wzmacniaczy mocy od 40 lat. Muszę powiedzieć, że wiele wzmacniaczy KF widziałem, ale tak profesjonalnie wykonanego – nigdy. Wewnątrz tego pudełka oprócz przemyślanej do ostatniego szczegółu konstrukcji wzmacniacza zamontowano laboratorium pomiarowe.
Na wyświetlaczu RCU mogę jednocześnie obserwować dwa pomiary. Dotyczą one wszystkiego co możliwe. Począwszy od napięcia w sieci, poprzez wszystkie parametry lamp, na temperaturach ich pracy skończywszy. Przy wzmacniaczu z dwoma lampami jest to niezwykle istotne.
Proszę sobie wyobrazić, ze podczas „inspekcji” mojego ACOM-a zauważyłem na płytkach turbinki dwa śmieci. Chcę je usunąć, a tu niespodzianka. „Śmieci” przymocowane na stale – turbinka została wyważona. Tak jak koło samochodowe.
Poziom szumu wentylatora jest bardzo niski. Niebywałe, wiatraki w moim komputerze zagłuszają pracę wzmacniacza. Wzmacniacz stroi sie sam, bardzo szybko i bezbłędnie.”
Z poważaniem, Paweł.
Pytanie: Czy wzmacniacz nie ulegnie uszkodzeniu w transporcie, skoro waży około 30kg?

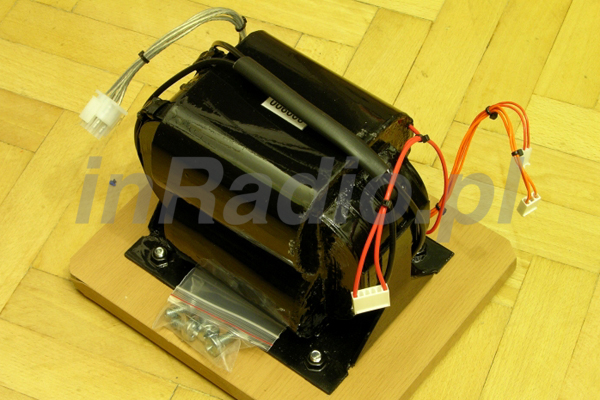

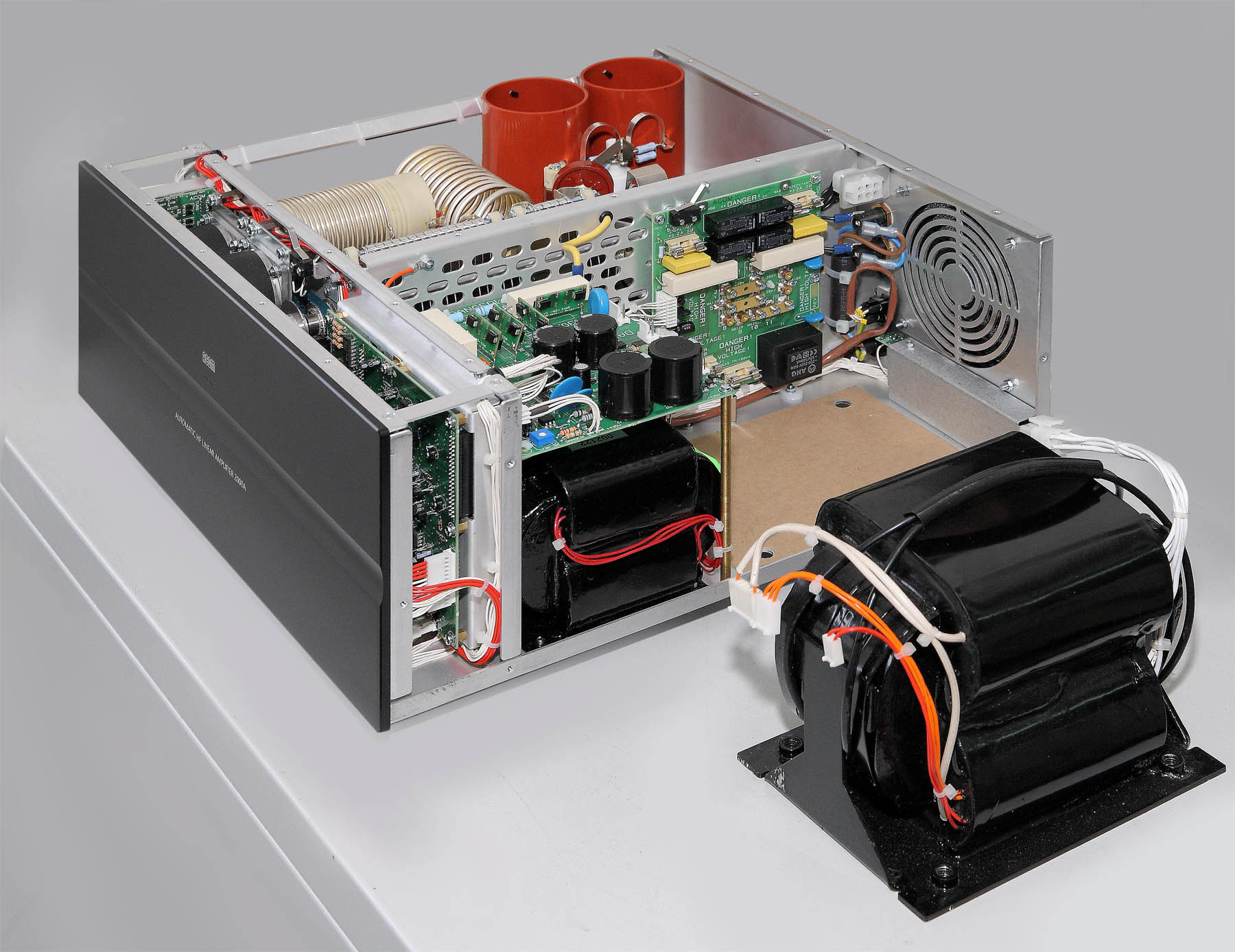

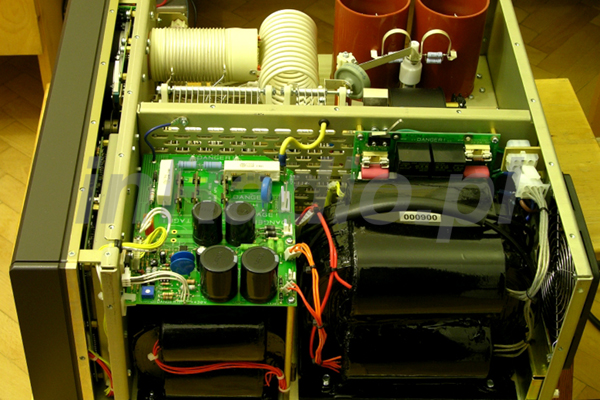

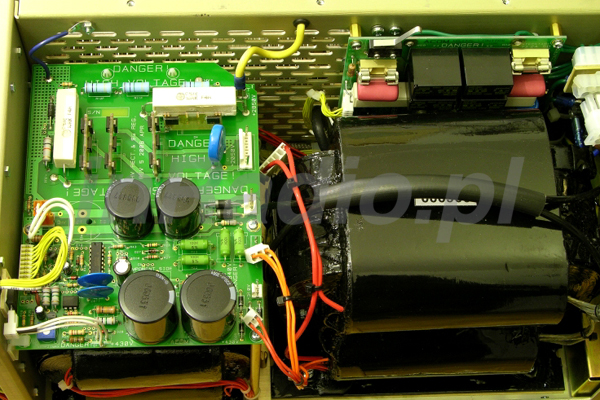

Odpowiedź: Wzmacniacz Acom2000 posiada w zestawie ciężki transformator zasilający. Trafo jest na tyle duże że wymaga osobnego transportu. Trafo jest wyjęte poza wzmacniacz, aby nie uszkodzić obudowy na czas transportu i przenoszenia. Transformator ma swoje miejsce w skrzyni wzmacniacza i podłączenie 2 kostek zasilania to wpięcie w odpowiednio duże przygotowane złącza. Wszystko jest tak zrobione że nie da się zamienić miejscami.
Operator na miejscu docelowym wzmacniacza musi:
1. Wzmacniacz postawić na stabilnym blacie
2. Odkręcić górną pokrywę wzmacniacza
3. Wyciągnąć transformator z opakowania i odkręcić śruby od deski zabezpieczającej na spodzie transformatora
3. Włożyć trafo do środka, na przeznaczone dla niego miejsce w obudowie wzmacniacza
4. Podłączyć kable (tylko wpięcie kostek) i skręcić dostarczonymi z trafem śrubami (od zdemontowanej wcześniej deski)
5. Przykręcenie transformatora: tylko przesunąć na skraj blatu, aby mieć miejsce do przykręcenia od spodu śrub – wzmacniacz musi być cały czas płasko na stole
6. Nie można stawiać na bok wzmacniacza, przekrzywiać, transportować z transformatorem w środku
