LPF1.6-150 HPF400-460, UHFmix/UHF/N
| Producent |
|---|
Na stanie
327,00 zł netto: 265,85 zł
Na stanie

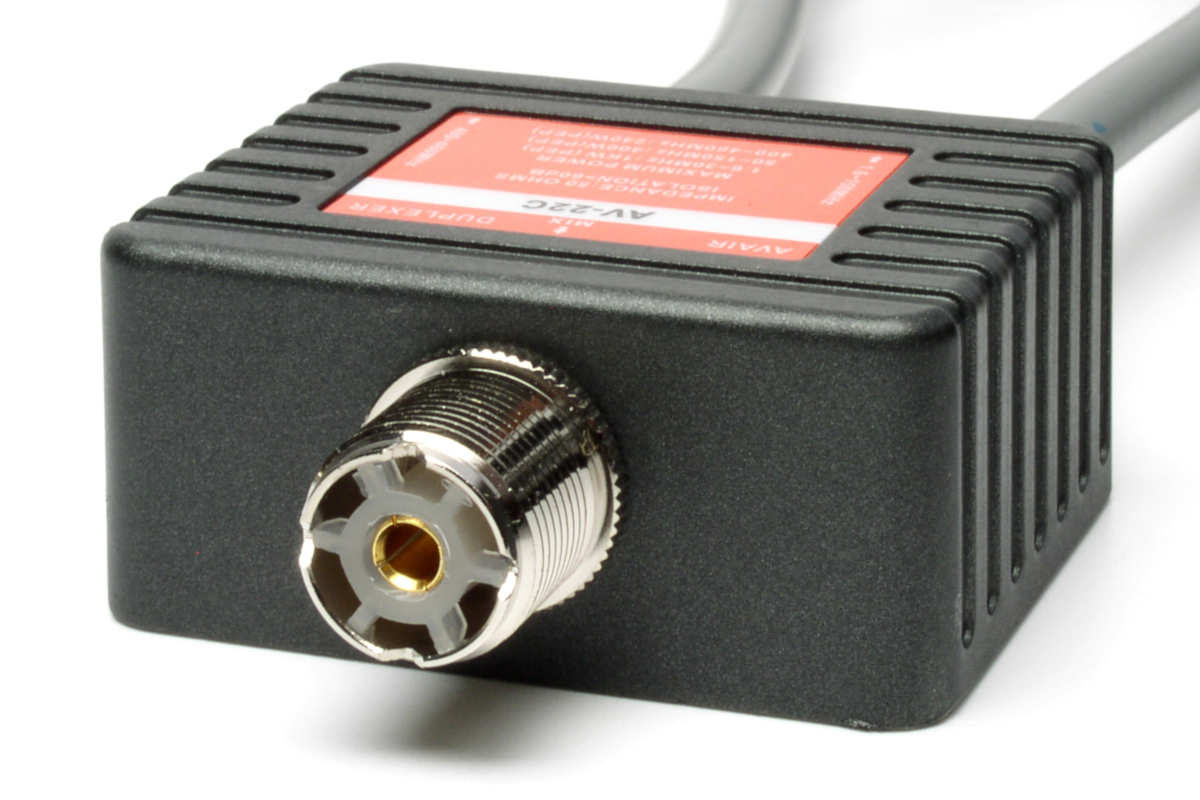

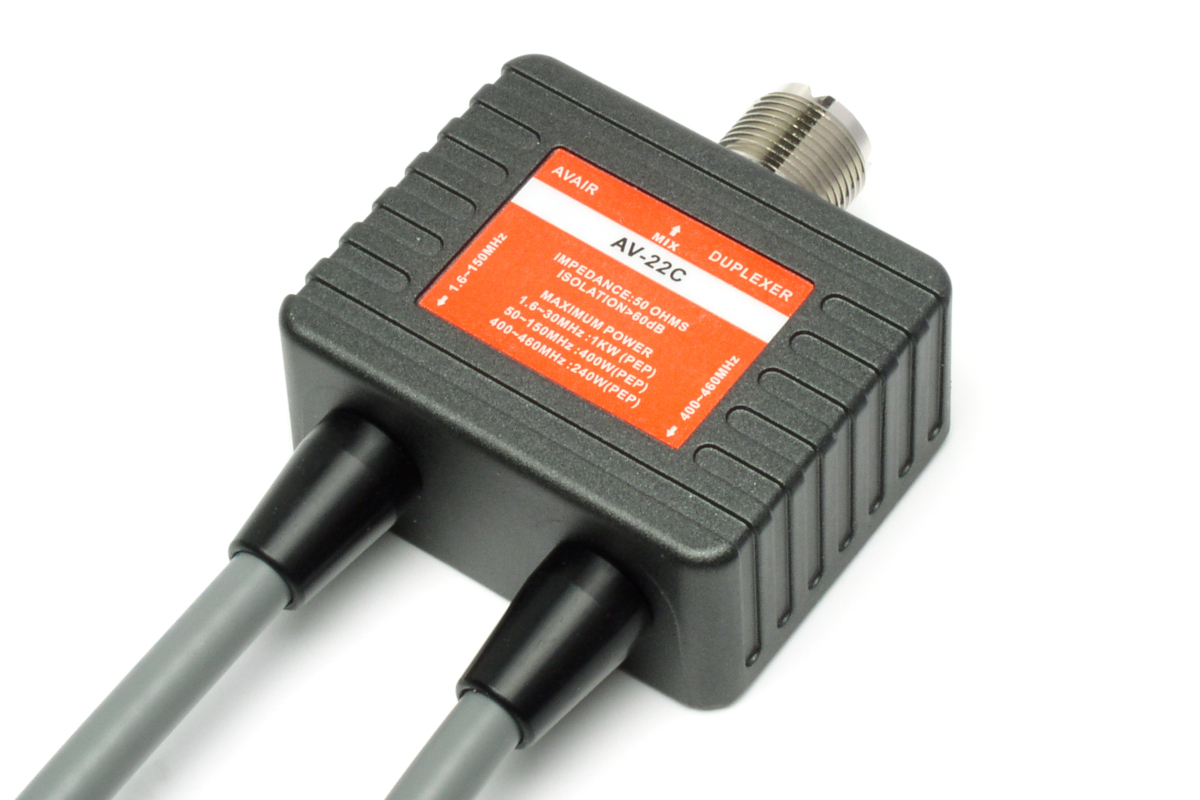

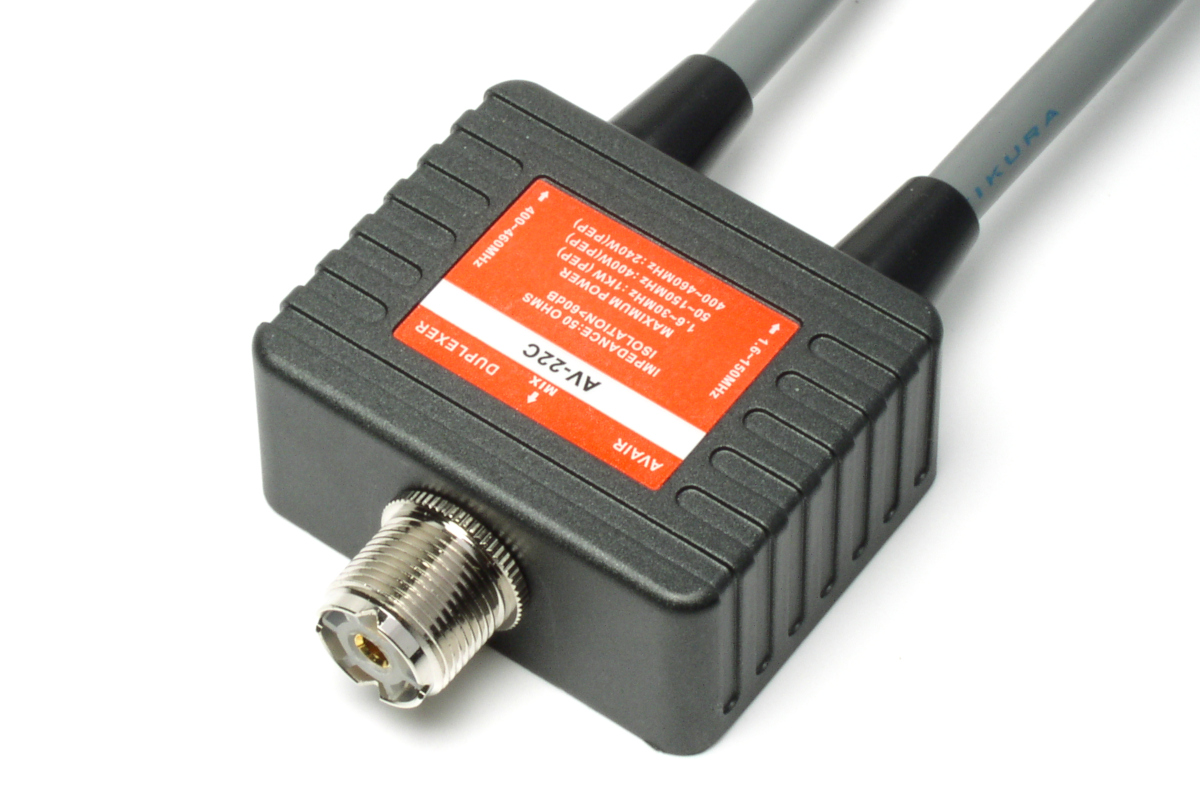

AV-22C firmy Avair jest duplekserem sumującym sygnały z dwu anten do wejścia transceivera / odbiornika szerokopasmowego z jednym wejściem, lub dwa wejścia odbiornika są podłaczone jednym przewodem do anteny.
Poniższa tabela pokazuje dostępne wersje duplexerów serii AV oraz wersje połączeń, przy czy tutaj opisana wersja jest wyróżniona kolorem:
| typ | pasma [MHz] | moc [W] | straty wewn.[dB] | SWR | Izolacja [dB] | Imp. [Ω] | Wersje |
|---|---|---|---|---|---|---|---|
| AV-22 | 1,6 – 150 | 400 | 0,2 | <1.2 | >60 | 50 | AV-22C AV-22D |
| 400 – 460 | 240 | 0,2 | <1.2 | >60 | 50 | ||
| AV-32 | 1,6 – 56 | 600 | 0,2 | <1.2 | >50 | 50 | AV-32C AV-32D |
| 140-470 | 600 | 0,3 | <1.2 | >50 | 50 | ||
| AV-35 | 1,6 – 30 | 600 | 0,2 | <1.2 | >50 | 50 | AV-35C-1 AV-35C-2 AV-35D |
| 49 – 470 | 400 | 0,3 | <1.2 | >50 | 50 |
Legenda:>
Imp. – impedancja
| Typ – wersja | złącze Mix | złącze 1 | złącze 2 |
|---|---|---|---|

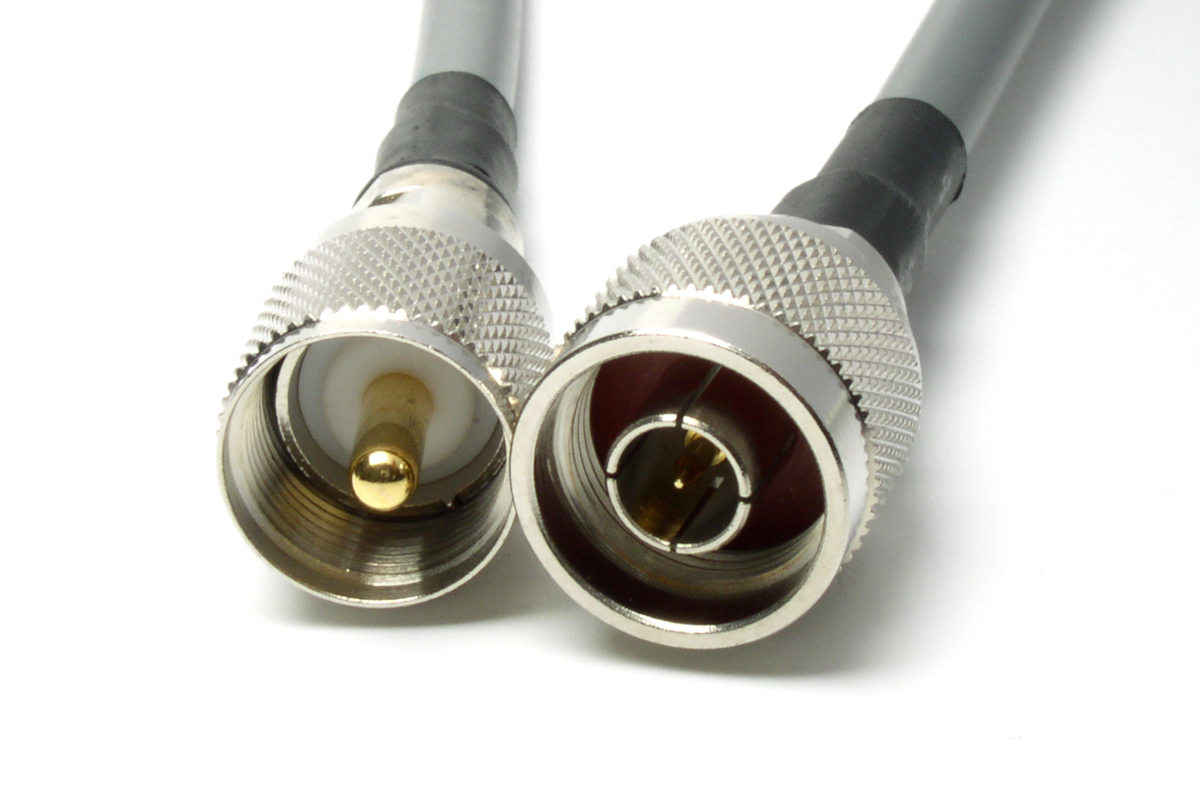

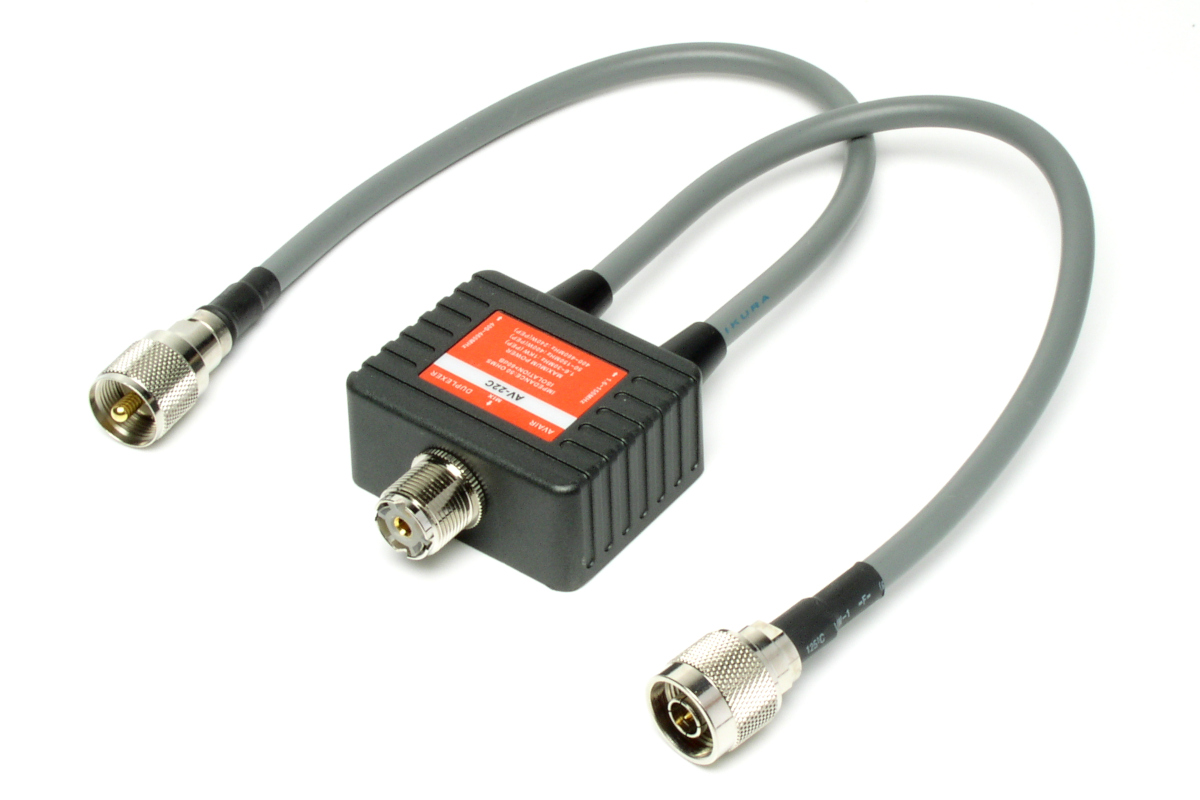

| AV-22C | UHF-gniazdo | UHF-wtyk(kabelek) | N-wtyk(kabelek) |
| AV-22D | UHF-gniazdo | UHF-gniazdo | N-gniazdo |
| AV-32D | N-gniazdo | UHF-gniazdo | N-gniazdo |
| AV-35C-1 | UHF-gniazdo | UHF-wtyk(kabelek) | UHF-wtyk(kabelek) |
| AV-35C-2 | UHF-gniazdo | UHF-wtyk(kabelek) | N-wtyk (kabelek) |
| AV-35D-1 | UHF-gniazdo | UHF-gniazdo | UHF-gniazdo |
| AV-35D-2 | N-gniazdo | UHF-gniazdo | N-gniazdo |
| Zakres częstotliwości: | LPF: 1.6-150MHz HPF: 400-460MHz |
| Max moc.: | 1.6-30MH: 1000W(PEP) 50-150MHz: 400W(PEP) 400-460MHz: 240W(PEP) |
| Impedancja: | 50Ω |
| SWR: | <1.2:1 |
| Stratność: | LPF: <0.2 HPF: <0.2 |
| Złącze: | UHF(in) /UHF(out LPF) /N(out HPF) |
| Wymiary: | 46mm /27mm /57mm |
| Masa: | 180g |
