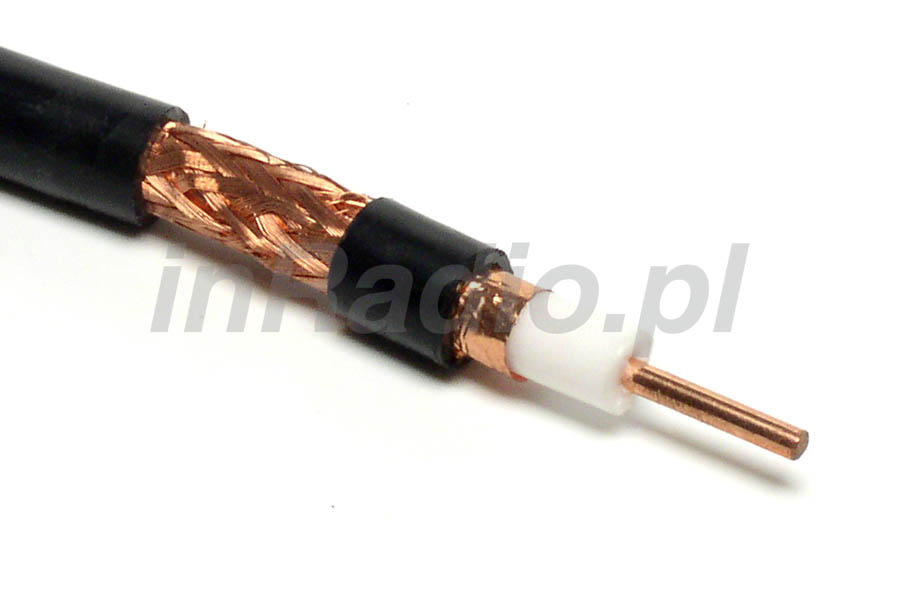

BELDEN H-1000-B Przewód antenowy 50 omowy większa gęstość oplotu

Belden H-1000B Przewód antenowy 50Ohm z dodatkowym oplotem

Przewód antenowy współosiowy 50 om H-1000B Belden. Literka B oznacza w przypadku H1000B zwiększoną gęstość oplotu masy kabla koncentrycznego. Fider Belden H1000-B będzie dobrym rozwiązaniem dla dużych odległości pomiedzy transceiverem a anteną, używania dużych częstotliwości, czy zmniejszenia zakłóceń z zewnątrz.

Krótka specyfikacja przewdou H1000B:

• Przewodnik wykonanany z miedzi
• Średnica wewnętrznego przewodnika: 2,6mm
• Średnica dielektryka: 7,15mm
• Materiał dielektryka: spieniony polietylen
• Materiał ekranu:
  • folia miedziana w 100%
  • plecionka, pokrycie 80%
• Średnica ekranu: 8mm
• Średnica zewnętrzna fidera: 10,3mm
• Materiał powłoki fidera: Polietylen
• Minimalny promień gięcia: 75mm
• Praca w zakresie tmperatur: -40°C – +70°C
• Waga: 120g/m
• Rezystancja dla prądu stałego: ≤3.5Ω/km
• Rezystancja ekranu dla prądu stałego: ≤4.5Ω/km
• Impedancja przewodu: 50Ω
• Straty: ≥16dB
• Pojemność: 80pF/m
• Efektywność izolacji – 100-1GHz: ≥90dB
• Tłumienie 1GHz/100m: 13.4dB
• Tłumienie 2GHz/100m: 19,7dB
• Tłumienie 2,5GHz/100m: 22,6dB
• Tłumienie 3GHz/100m: 25dB
• Tłumienie 4GHz/100m: 29,7dB

Dodatkowe materiały o przewodzie antenowym 50 omowym H1000 B:

BELDEN H-1000B – Broszura informacyjna
