TYT SW-102 Reflektometr cyfrowy VHF/UHF

Reflektometr cyfrowy VHF-UHF firmy TYT SW-102

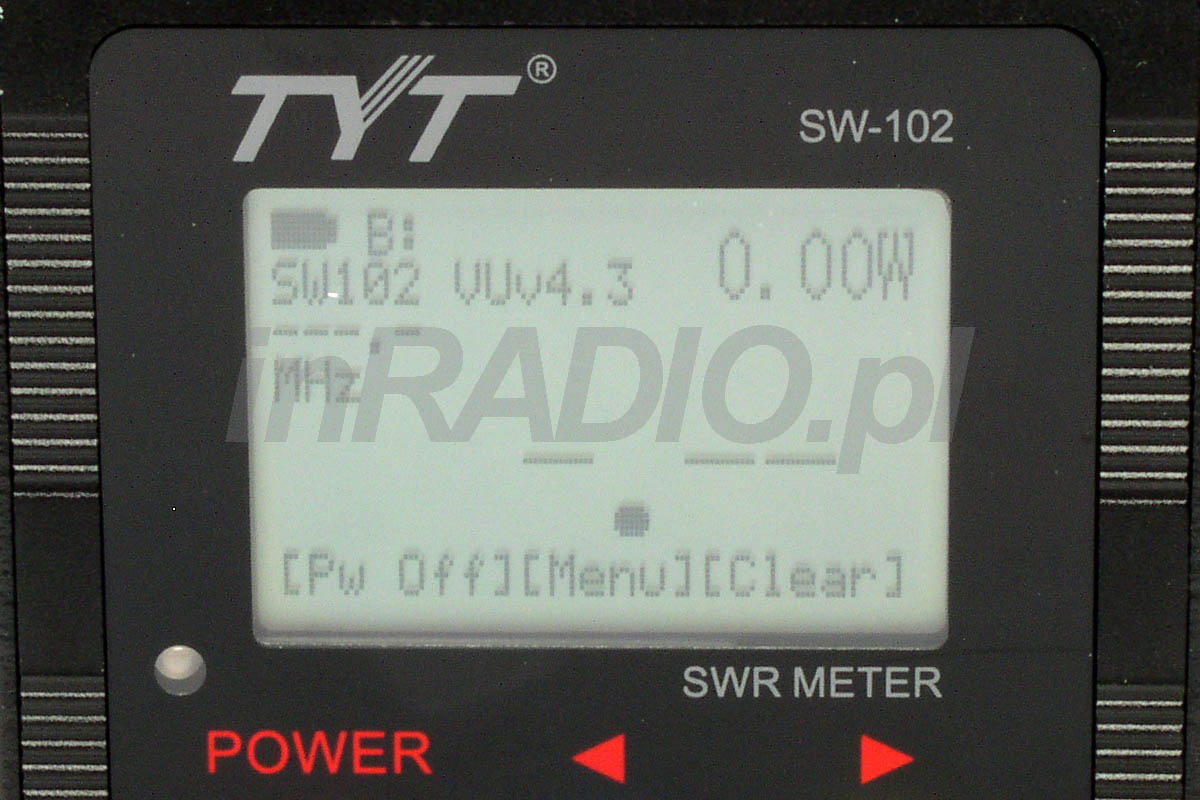

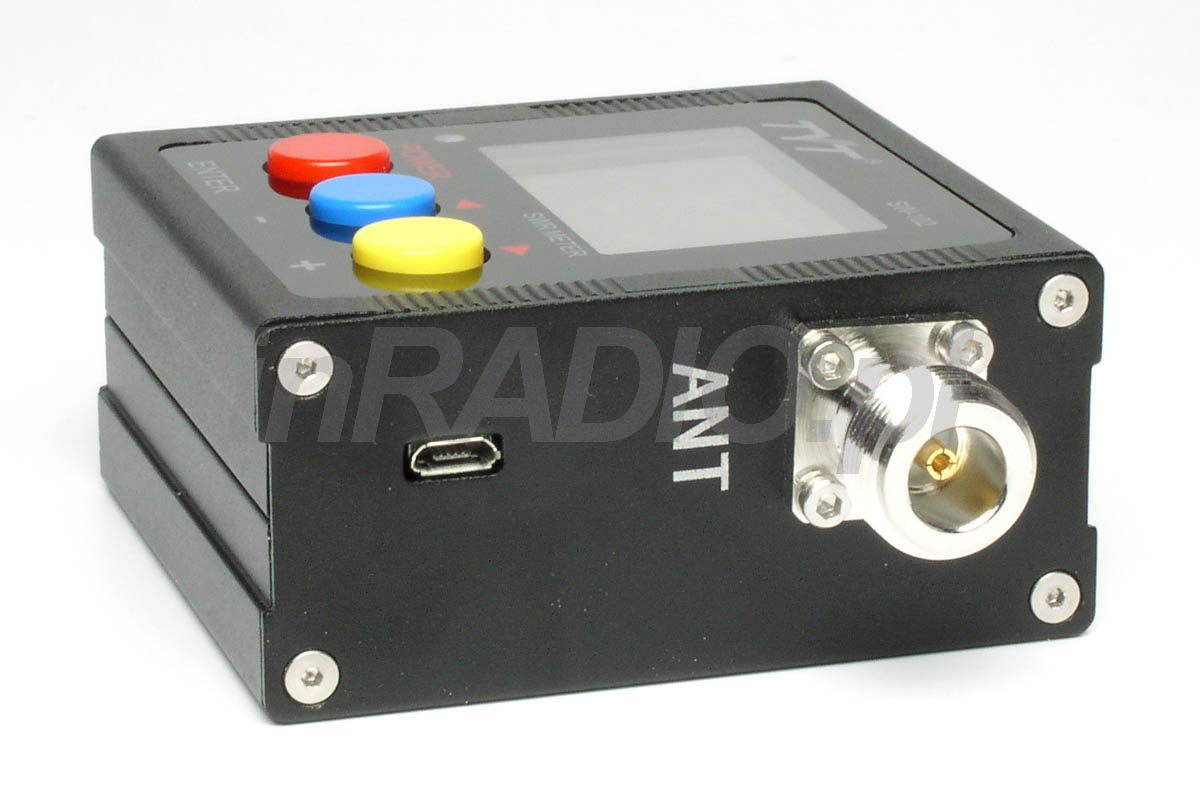

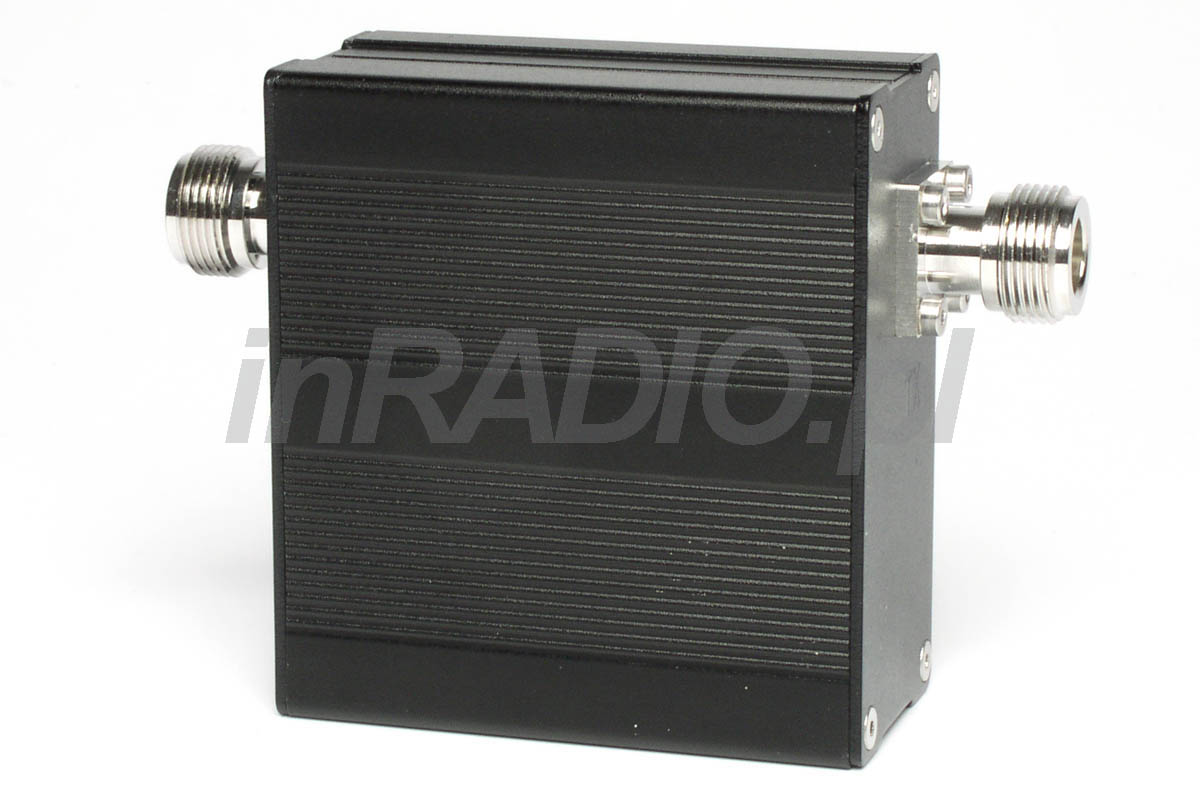

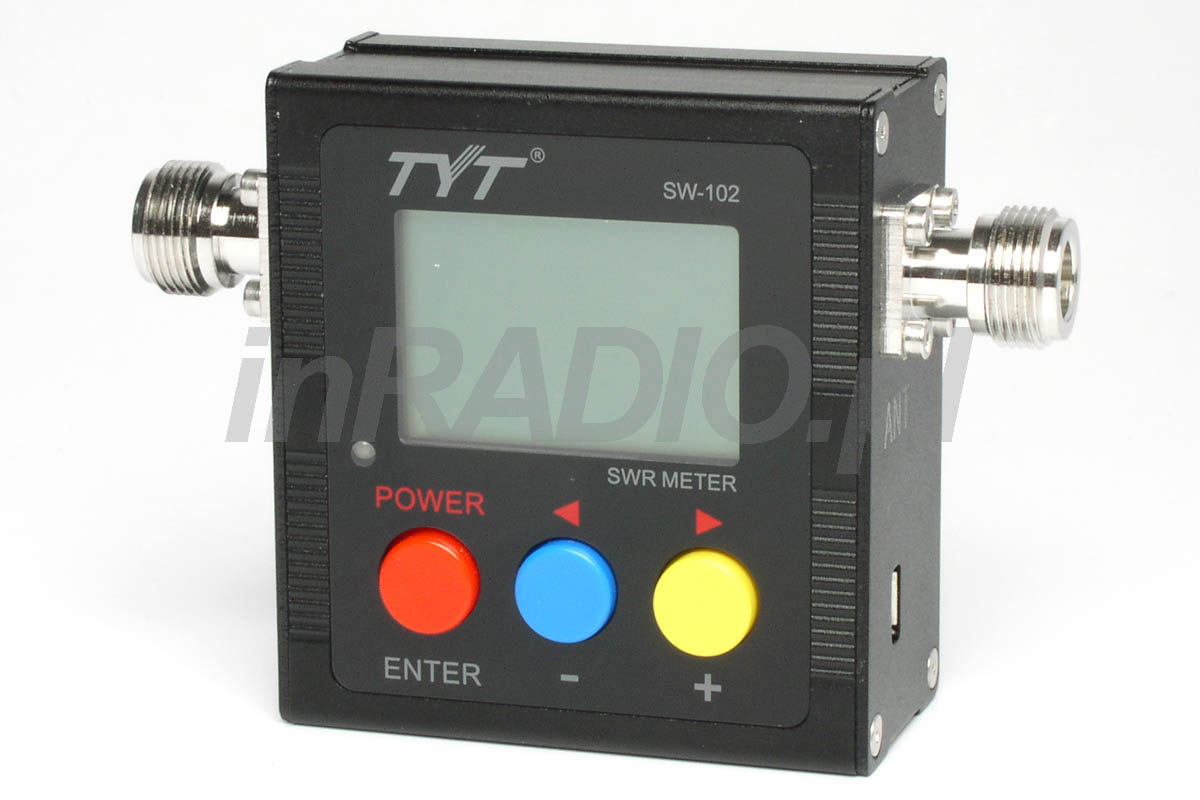

Reflektometr SW-102 posiada złącza wejścia i wyjścia typu N i jest przystosowany do pasm wysokich częstotliwości: VHF/UHF od 125 do 525MHz. Najważniejszy wynik WFS jest w największej czcionce, natomiast cała reszta spełnia zadania uzupełniające, takie jak: moc transmisji, częstotliwość, % przenoszenia mocy i inne. Reflektometr TYT SW102 posiada wbudowany akumulator Li-ion 900mAh/3,7V, który jest doładowywany przez port microUSB. W komplecie znajduje się ładowarka plus przewód USB-A – microUSB, choć urządzenie może być doładowywane z portu USB komputera. Reflektometr posiada metalową profilowaną obudowę z przykręconymi na zewnątrz złączami N. Zastosowanie ekranu LCD w tym modelu umożiwiło odwracanie „do góry nogami” zawartości ekranu – świetna funkcja, jeśli reflektometr jest ustawiony złączami do operatora.

Krótki opis funkcji jakie posiada miernik SW102:

• Czerwony przycisk – włącznik/wyłącznik oraz chwilowe przytrzymanie – zmiana opcji przycisków w ekranie konfiguracyjnym (niebieski – zapis dokonanych ustawień, żółty wyjście bez zapisu ustawień)
• Niebieski przycisk – wejście do menu i zmiana poszczególnych opcji (-) w ekranie konfiguracyjnym
• Żółty przycisk – czyszczenie ekranu głównego i zmiana poszczególnych opcji (+) w ekranie konfiguracyjnym oraz odwrócenie ekranu

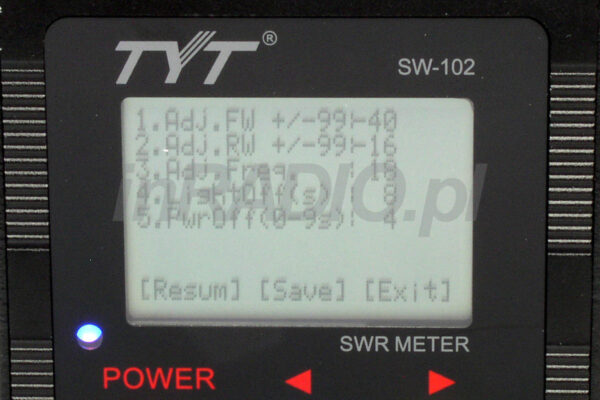

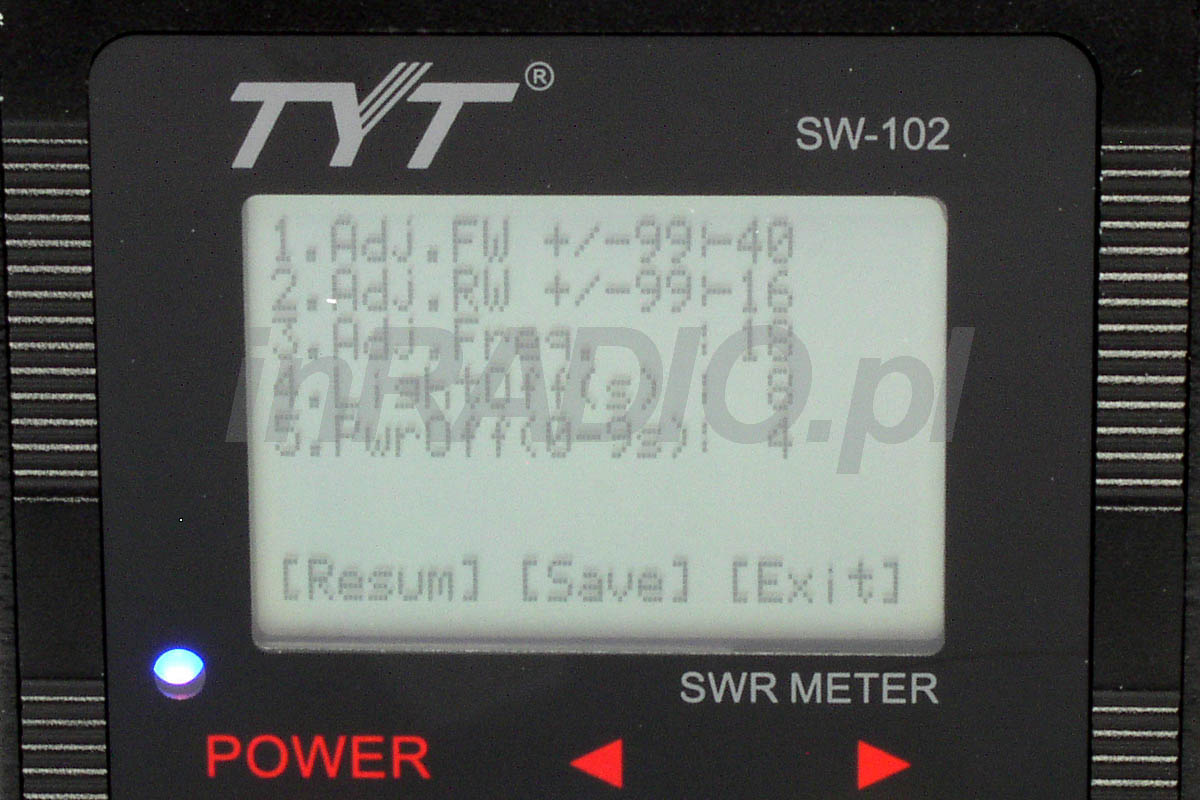

Co w menu konfiguracyjnym?:

• Czas podtrzymania podświetlenia
• Czas do automatycznego wyłączenia
• Kalibracja częstotliwości
• Kalibracja mocy VHF
• Kalibracja mocy UHF
• Kalibracja niskiej mocy VHF
• Kalibracja niskiej mocy UHF

SW102 obok przycisku POWER posiada diodę led, która świeci na czerwono gdy jest włączony. Dioda zaczyna migać na niebiesko jeśli wykryje transmisję z nadajnika.

Reflektometr SW-102 – unboxing

https://youtu.be/E3XOtkCb8h0

Specyfikacja reflektometru cyfrowego TYT SW-102

• Zakres częstotliwości: 125MHz – 525MHz
• Maksymalny zakres mocy: 120W
• Pomiary w czasie rzeczywistym: SWR / moc / częstotliwość / moc odbita
• Przedział SWR: 1,00 – 19,99
• Impedancja 50Ω
• Zasilanie: wewnętrzny akumulator / USB
• Wymiary: 75x70x35mm
• Masa: 220g
• Typ zastosowanych obu złącz: N gniazda
• Wbudowany akumulator: Li-ion 3,7V/900mAh
• Podświetlany wyświetlacz LCD na niebiesko
• Wbudowana automatyka wyłączenia
• Możliwość regulacji (kalibracji): mocy, częstotliwości itp.
• W pełni metalowa obudowa
• Duże przyciski do zmian funkcji
• Funkcja odwracania ekranu w zależności od położenia reflektometru

Miernik mocy i częstotliwości TYT SW-102 posiada w komplecie:

• Reflektometr SW-102
• Przewód USB
• Ładowarka sieciowa USB
• Instrukcja obsługi EN
