Diamond CPVU8 – Antena Bazowa KF UHF VHF

80/40/20/15m/10m/6m, długość 270cm, zysk 2.15/5.5dB

Informacje dodatkowe

typ	bazowe pionowe, z pasmem 6m (50MHz)
Producent	DIAMOND Antenna – Japonia

Na stanie

2 947,01 zł netto: 2 395,94 zł

Na stanie

Diamond CPVU8 - Antena Bazowa KF UHF VHF

CPVU8 To antena bazowa wielopasmowa firmy Diamond

Brakuje miejsca? To rozwiązanie wielopasmowej anteny CPVU8 Diamonda będzie odpowiednie!

Pionowa antena bazowa KF na pasma 3.5 /7 /14 /21 /28 (29) /50 /144 /430MHz. Jednym fiderem CPVU8 obsługuje wszystkie pasma.

Antena wymaga użycia tunera antenowego

Standardowe – ustawione długości promienników (radiator/radial) na różne pasma:
3,5MHz: 825/697mm
7MHz:     266/294mm
14MHz:   169/239mm
21MHz:   293/815mm
28MHz: 165/657mm
50MHz: 568/525mm
29MHz: 100/535mm

Element promiennika i promieniujący są osobne, dla wygody strojenia.
Element najbliższy osi anteny (wg. instrukcji- radiator), który co 1cm, zmienia zakres każdego pasma o czestotliwość:

3,5MHz – 30kHz
7MHz – 50kHz
14MHz – 20kHz
21MHz – 17kHz
28MHz – 40kHz

Elementy na pasmo 29MHz są już zestrojone, jednak kiedy wymaga przycięcia na określoną częstotliwość, można domówić dwa dłuższe elementy (z pasma 28MHz ) i docinać je do pożądanego efektu strojenia (jeśli chcemy zachować oryginalne elementy pasma 29MHz). Pasmo 28-29,7MHz posiada szeroki zakres, dlatego można korzystać tylko z jednej częstotliwości na raz.

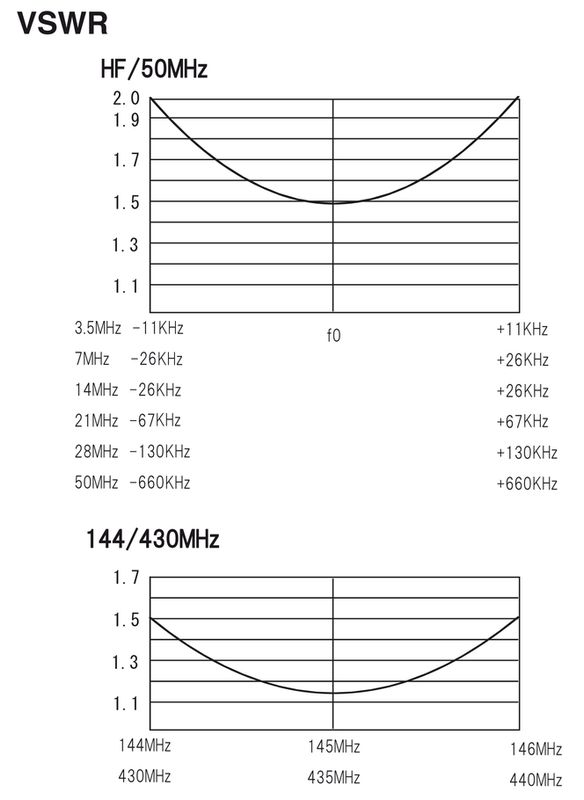

Wykresy WFS dla anteny CPVU8 DIAMOND:

Parametry techniczne anteny KF/VHF/UHF CPVU8 :

Zakres częstotliwości:
- 3.500-3.575MHz
- 7.00-7.10MHz
- 14.00-14.35MHz
- 21.00-21.45MHz
- 28.00-29.70MHz
- 50-52MHz
- 144-146MHz
- 430-440MHz
Zysk:
- 2.15dBi (144MHz)
- 5.5dBi (430MHz)
Moc maksymalna:
- 200W SSB
- 50W CW (3.5/7/14/21/28/50MHz)
- 150W FM (144/430MHz)
Impedancja: 50Ω
VSWR:
- mniejszy niż 2.0 (3.5/7/14/21/28/50MHz)
- mniejszy niż 1.5 (144/430MHz)
Akceptowana średnica masztu :30mm do 62mm
Długość: 2.7m
Masa: 2.4kg
Złącze: UHF
Typ anteny:
- 1/4λ(3.5/7/14/21/28/50MHz)
- 1/2λ(144MHz)
- 2×5/8λ(430MHz)
