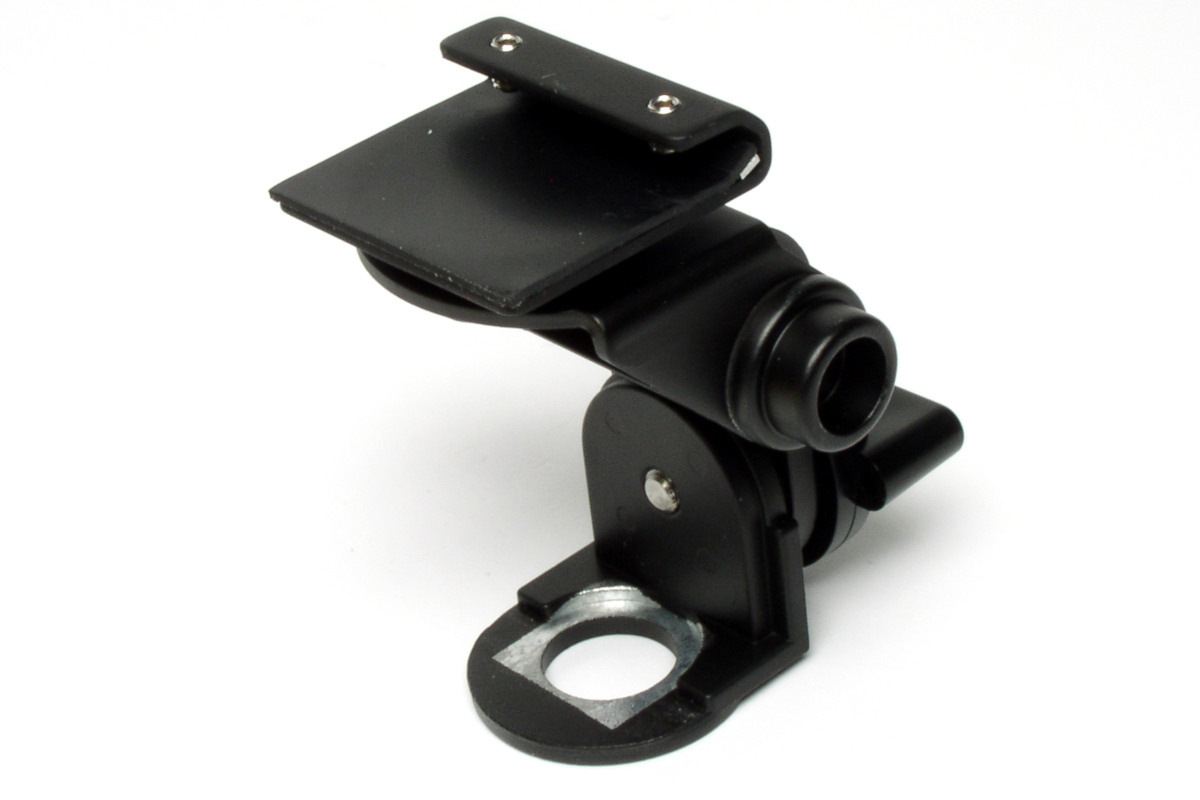

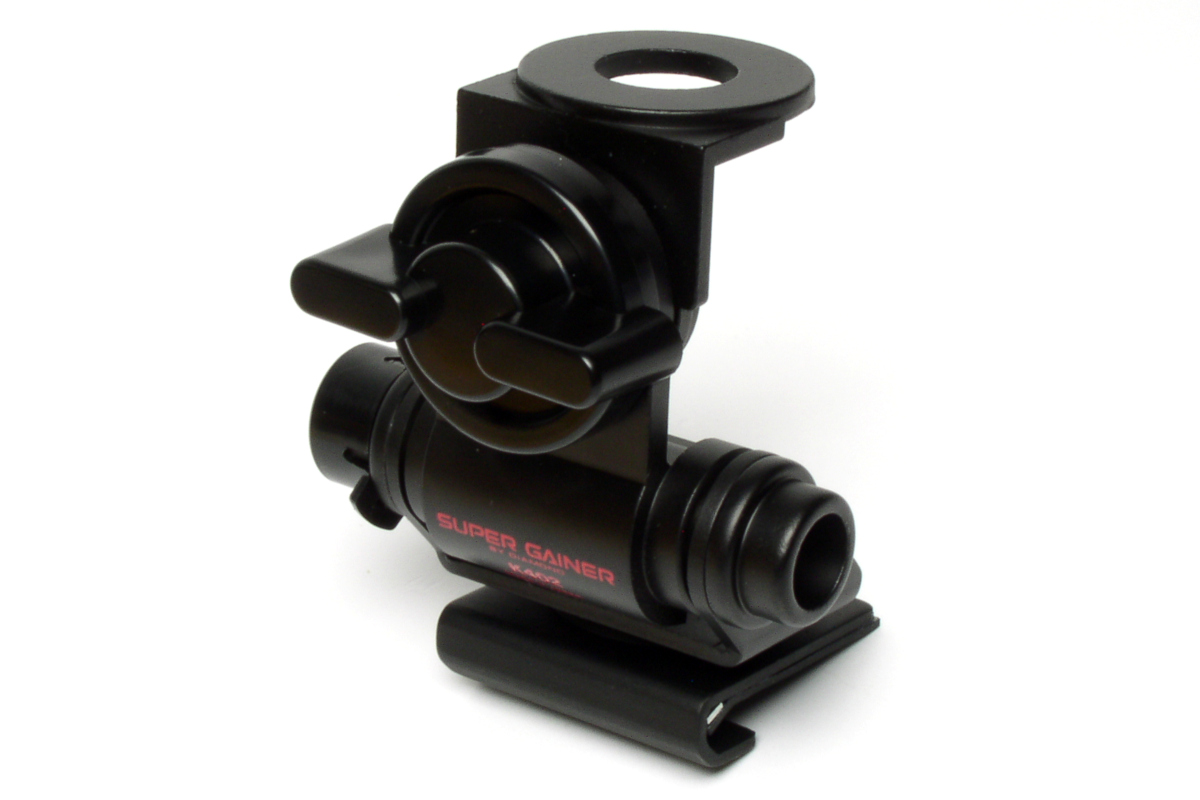

Diamond K402 – uchwyt antenowy

K402 Diamond Samochodowy Uchwyt Antenowy Super Gainer

Uchwyt samochodowy K402 Diamond do anten typu Super Gainer, regulowany w 3 osiach. Wykonany z blach o grubościach od 2mm do 3,5mm. Od spodu otworu uchwytu posiada specjalne wyżłobienie do montażu złącza antenowego.

Specyfikacja uchwytu K402 Diamond:

• Regulacja w trzech płaszczyznach
• Dołączone 2 klucze imbusowe, pasujące do wszystkich śrub w uchwycie
• Szerokość uchwytu montażu do powierzchni karoserii: 39mm
• Głębokość instalacji uchwytu na powierzchni: 37mm
• Maksymalna grubość ramki klapy do montażu: 7mm(bez blaszki zabezpieczającej), maksymalna zalecana: 5mm
• Blaszka zabezpieczająca klapę przed wkręceniem śrub: 50mm, szerokość 8mm, grubość 1mm
• Odległość złącza od mocowanej powierzchni klapy: 78mm
• Średnica otworu do montażu złącza antenowego: 16mm
• Odległość otworu od ścianki uchwytu: 2,5mm
• Regulacja kąta nachylenia prostopadle do powierzchni klapy: 180 stopni
• Powyższa regulacja za pomocą śruby motylkowej
• Regulacja kąta nachylenia wzdłuż powierzchni klapy: około 120stopni
• Powyższa regulacja za pomocą śruby imbusowej, przykryta plastikową osłoną
• Regulacja wokół własnej osi – 360 stopni, prostopadle do powierzchni klapy
• Powyższa regulacja śrubą imbusową, dostępna bezpośrednio w dolnej części uchwytu
