Diamond M420R – okablowanie antenowe stopniowane

Diamond M420R Przewody antenowe gotowe do montażu

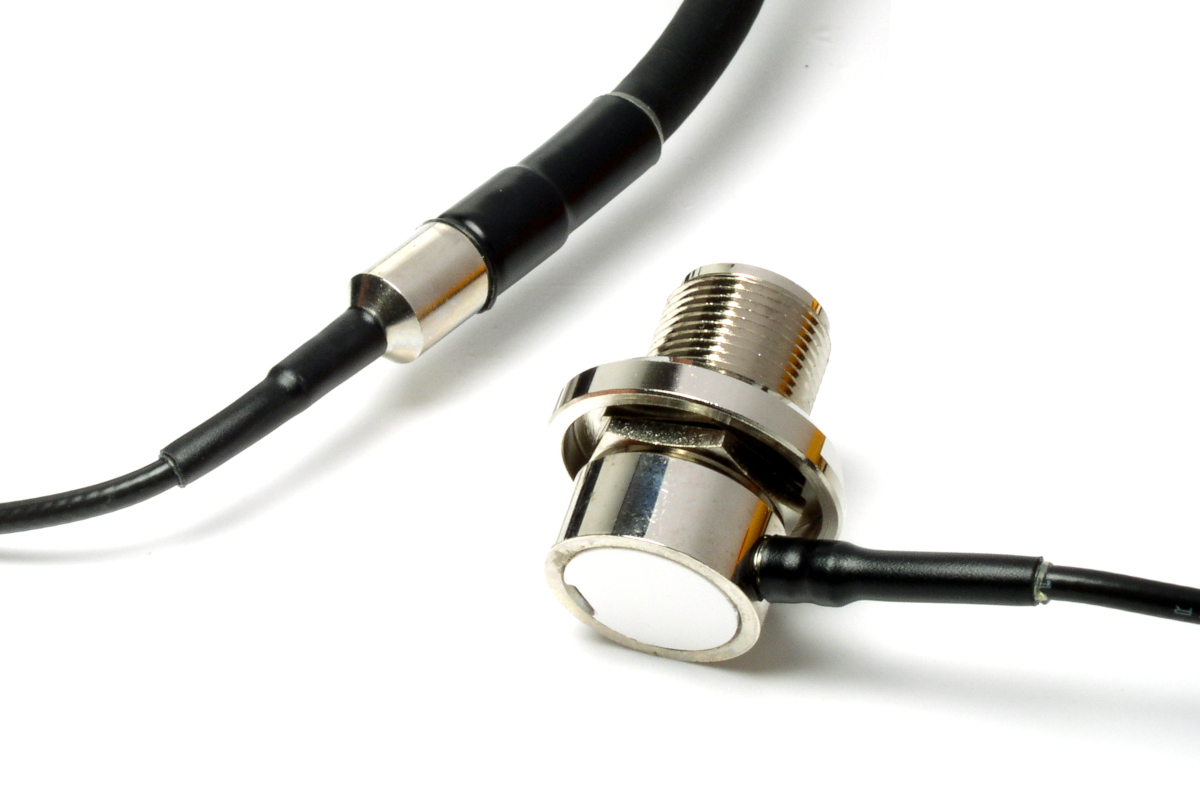

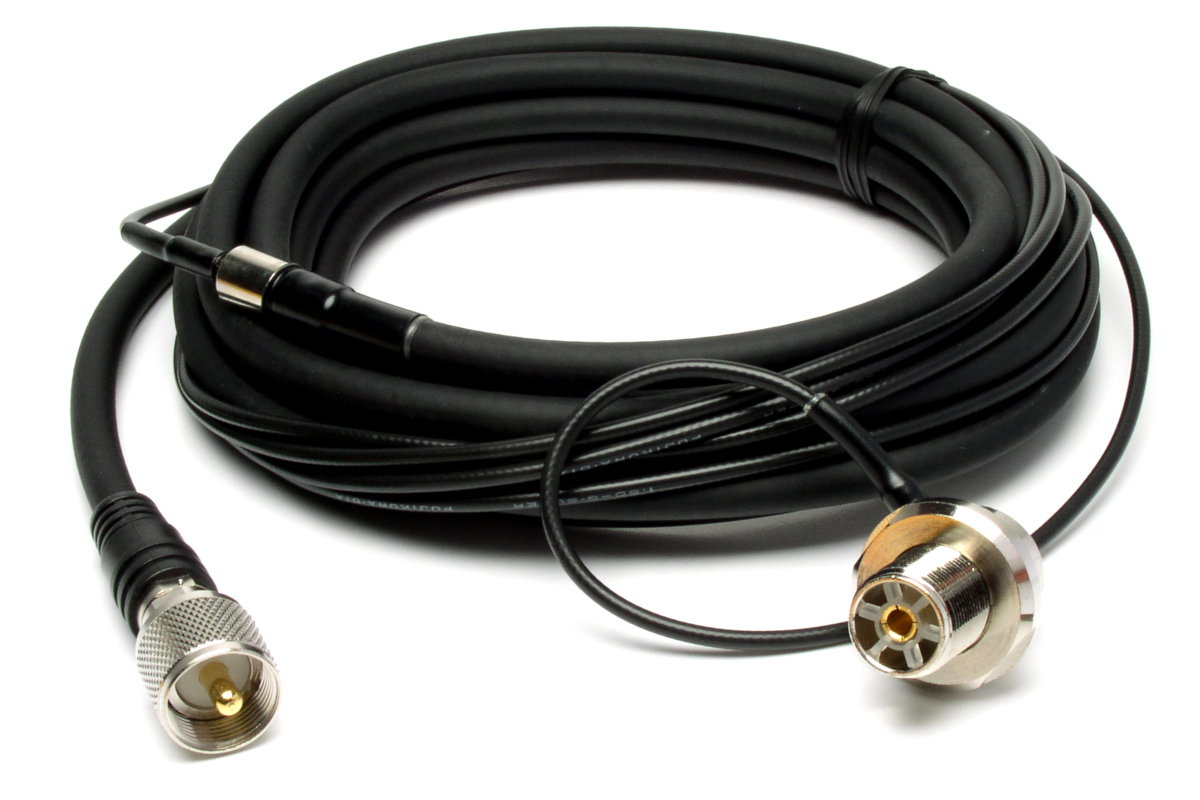

Okablowanie M420R zakończone wtykiem UC1 z jednej strony i gniazdem UHF do przykręcenia w uchwycie z drugiej strony. Kabel M420R składa się z dwóch przewodów: cienki (średnica 3mm) 1.5D-Q-S oraz grubszy 5DQ-II ze ściągną wtyczką. Łączenie dwóch przewodów jest umieszczone w metalowej osłonie.

Specyfikacja Okablowania antenowego M420R:

• Całkowita długość 4m
• Długość przewodu 1.5D-Q o średnicy 3mm wynosi 2m (i jest bardzo miękki)
• Długość przewodu 5DQ-II o średnicy 7,5mm wynosi 2m (i jest plastyczny)
• 5DQ-II zakończony jest złączem UHF wtyk (MP) do transceivera
• 1.5D-Q-Super zakończony jest gniazdem UHF kątowym z nakrętkami
• Gniazdo UHF ma wymiary: 16mm średnica z gwintem, 23mm długość gwintu, 9mm wysokość podstawy, 20mm średnica podstawy, 28mm średnica zewnętrznej nakładki chromowanej
• Wtyczka PL259 ma odkręcany korpus z nakrętką, aby łatwiej przewlec w trudno-dostępnych miejscach.
• Złącze PL259 ma wymiary: 18mm średnicy nakrętki, średnica osłony kabla (najgrubszy element- po zdjęciu nakrętki) wynosi 14mm
• Dołożona w zestawie plastikowa nakrętka osłaniająca wnętrze gniazda przed wodą
• Do zestawu także dołożona została podkładka samoprzylepna
