Diamond MX72A – duplekser

LPF1.6-150 HPF350-460, Nmix/UHF/N

Informacje dodatkowe

Producent

Na stanie

347,00  netto: 282,11

Na stanie

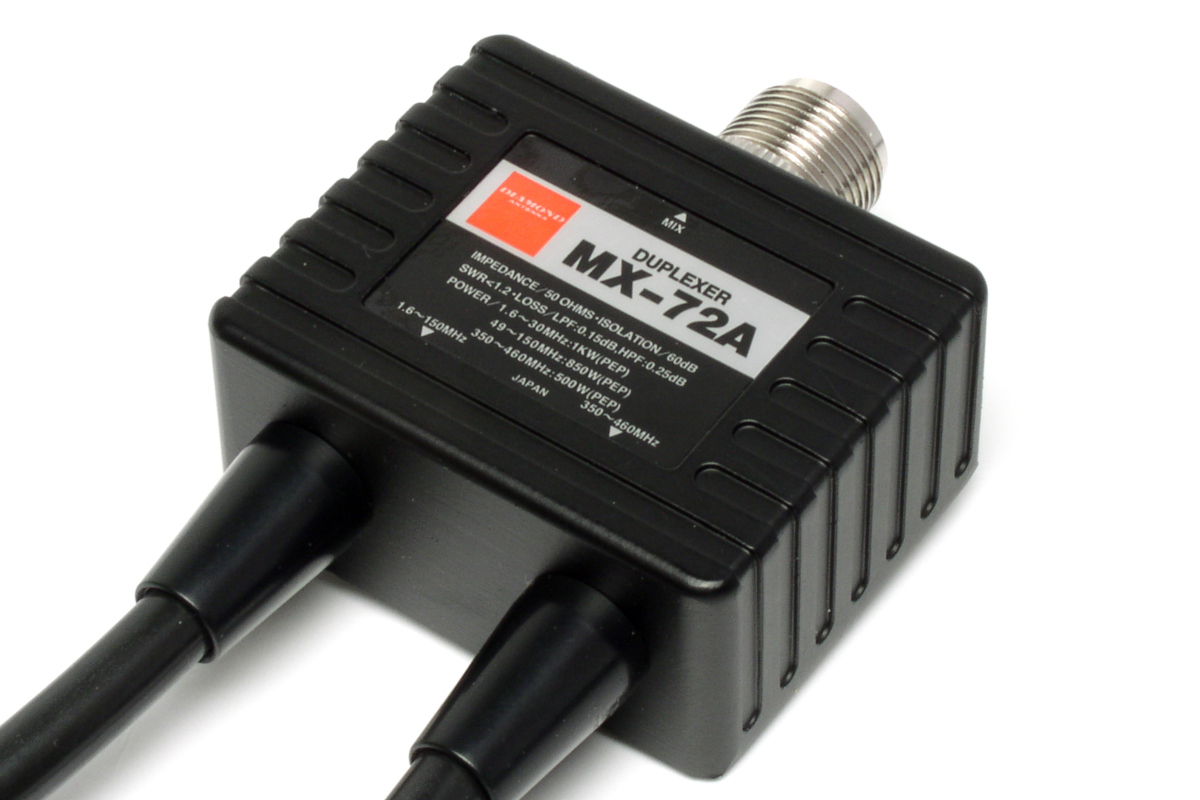

Diamond MX-72A Duplekser dwuzakresowy

MX-72A Diamond Duplekser antenowy łączący dwa zakresy: KF i VHF oraz osobne UHF. Diplekser MX72A znajdzie zastosowanie w transceiverach lub odbiornikach szerokopasmowych z osobnymi złączami VHF/UHF lub KF/UHF. Podłączony do wejść antenowych transceivera i działający na jednym przewodzie antenowym, zabezpiecza wejście antenowe przed podaniem na niego sygnału z nadajnika. Praca transceivera np.: w paśmie VHF, bez wpływu na drugie wejście UHF, na jednej antenie, staje się możliwa – bez przekładania wtyczek antenowych.

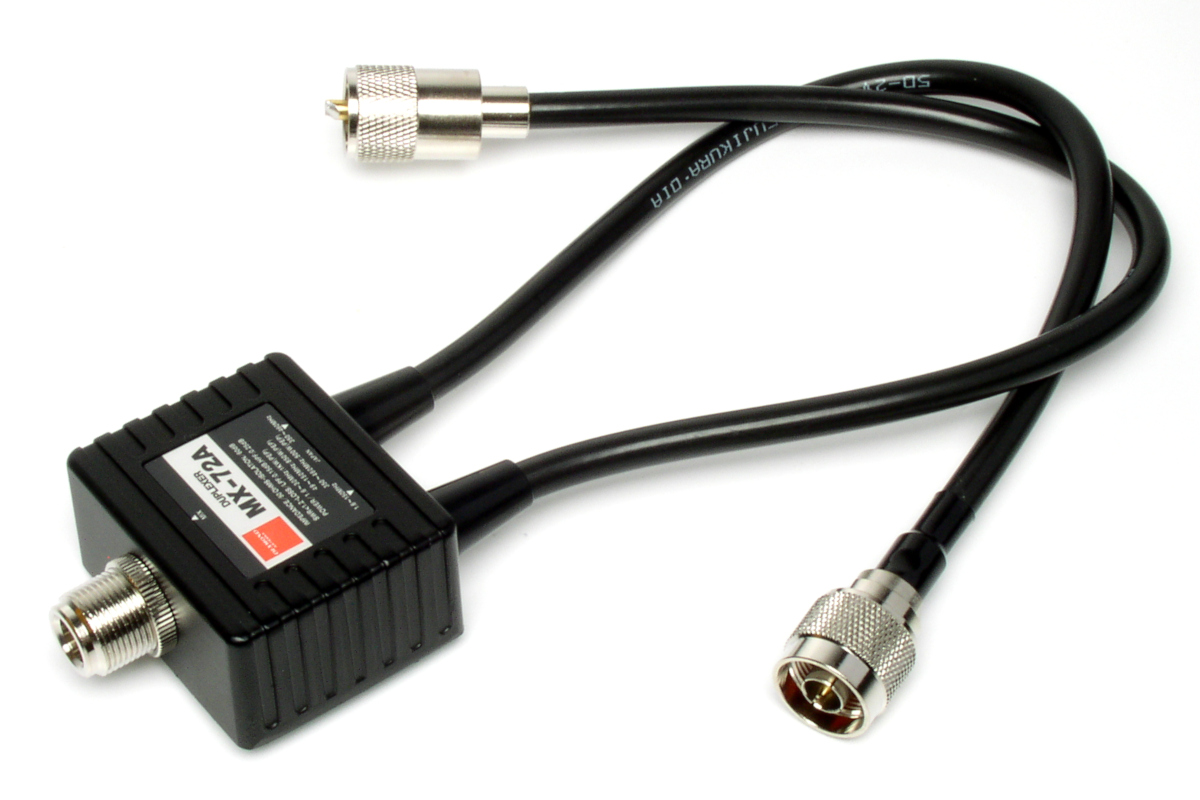

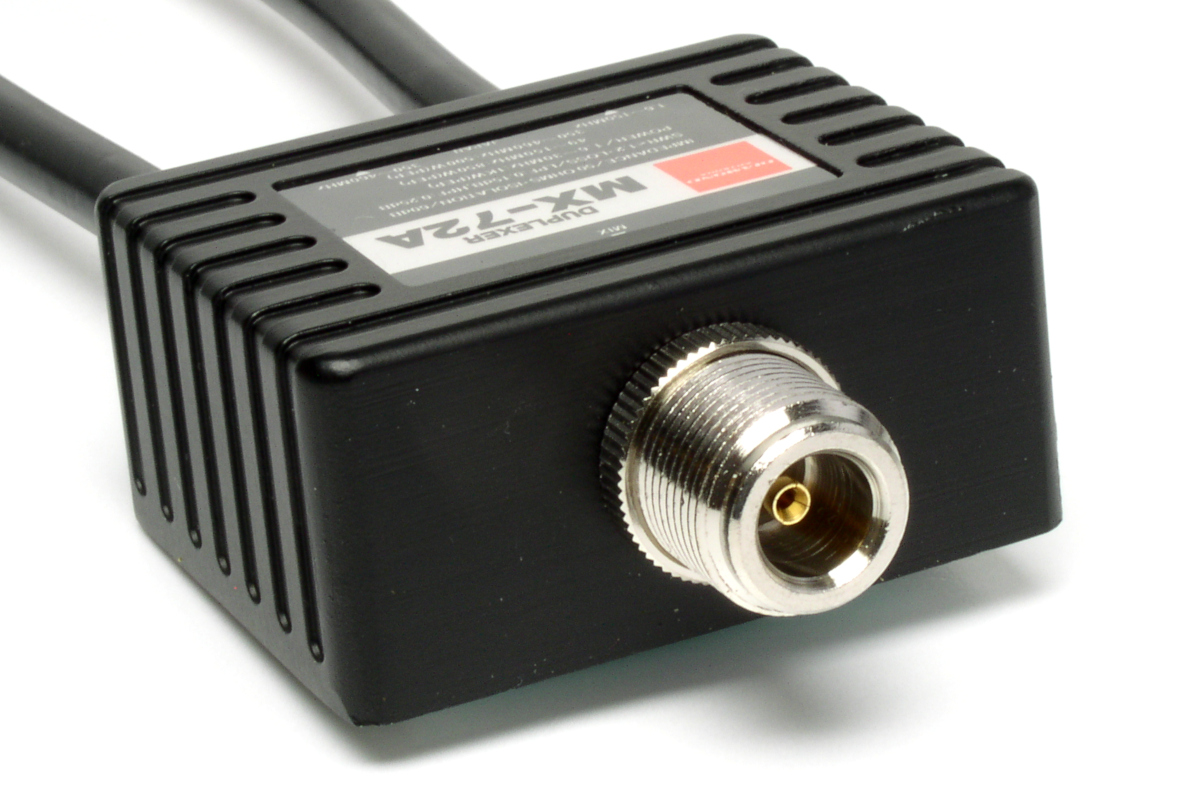

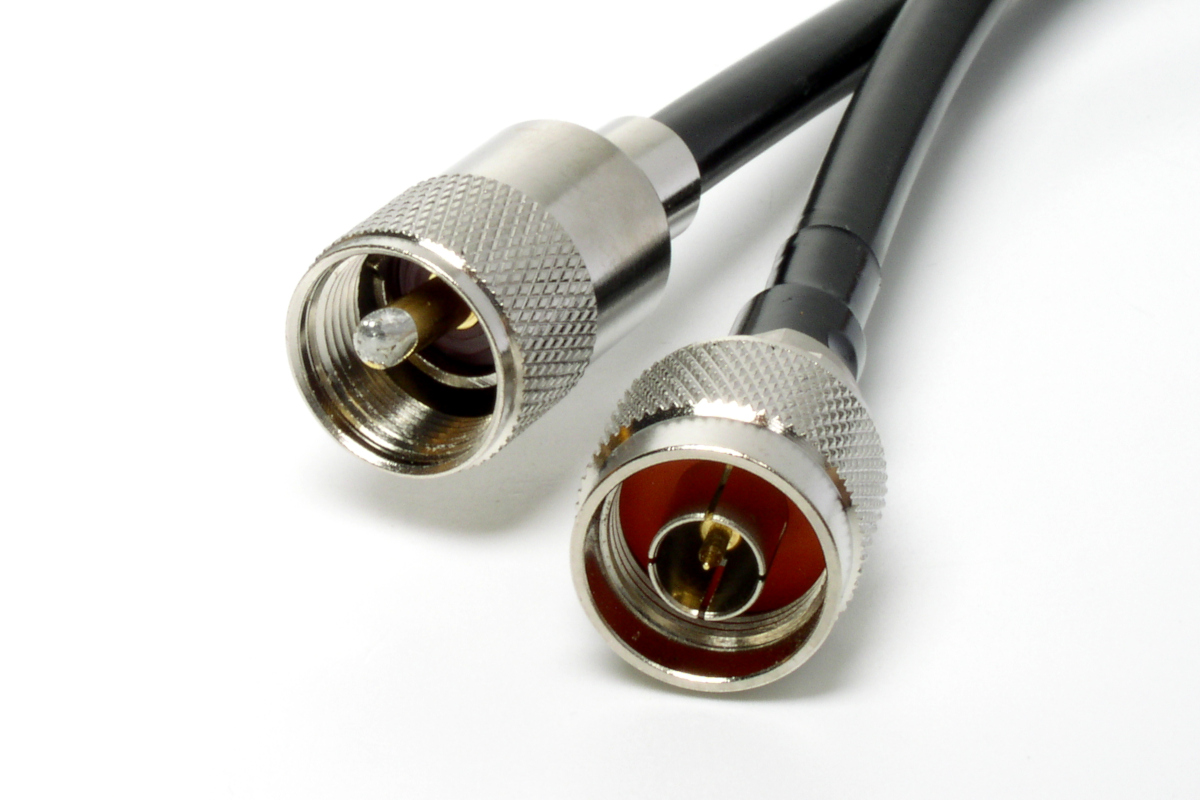

Duplexer Diamond MX72A posiada złącza UHF i N na przewodach 5D-2VS o średnicy 7mm i długości 35cm. Gniazdo N(mix) jako wyjście sumowanych sygnałów.

Specyfikacja duplexera MX72A:

  • Zakresy pasm:
    • LPF: 1.6-150MHz
    • HPF: 350-460MHz
  • Straty sygnału: 0.15dB dla pierwszego złącza i 0.25dB dla drugiego złącza
  • Moce przenoszone:
    • 1.6-30MHz do 1kW (PEP)
    • 49-150MHz do 850W (PEP)
    • 350-460MHz do 500W (PEP)
  • Separacja sygnałów pomiędzy zakresami: ponad 60dB
  • Złącza N dla pasma UHF oraz wspólnego złącza jako we/wy
  • Złącze UHF dla pasm KF+VHF

model

zakres
[MHz]

max moc.
[W]

impedancja
[Ohm]

SWR

stratność
[dB]

złącze
we/wy/wy

wymiary
[mm]

MX-72A

LPF:
HPF:

1.6-30, 140-150
400-460*

400, 150
100

50

1.2:1

0.15
0.25

NJ
MP
NP

46x27x57

* 1.6-225MHz 340-1000MHz – tylko odbiór
** 76-120MHz – tylko odbiór
