Diamond SE-50 Dwupasmowa antena 144/430 MHz morska

Diamond SE-50 Antena dwupasmowa 144/430 MHz bez przeciwwag

SE50 Antena na pasma radioamatorskie 2m/70cm , nie posiadająca przeciwwag. Promiennik nie jest galwanicznie połączony z żyłą środkową kabla antenowego – na dodatek jest zwarta dla elektrostatyki. Anteny SE Diamond są stworzone na trudne warunki środowiskowe- w tym przypadku jest to woda morska. Antena SE50 jest odporna na wodę morską. Brak przeciwwag sprawia, że antena łatwiej wkomponuje się w tło, oszczędza czas przy montażu, tylko przykręcić cybanty do masztu i podłączyć własny kabel antenowy.

Uwaga: Anteny Diamond dedykowane dla radioamatorów, nie wymagają strojenia!

Charakterystyka konstrukcji anteny morskiej

• Radialless (bez przeciwwag)
  • łatwy montaż na maszcie, brak „ramion” przeszkadzających np. na łodzi
• C-load / wieloelementowa konstrukcja
  • zwiększony zysk przy zachowaniu rozsądnej długości
• Odporność na warunki atmosferyczne
• projektowana także do zastosowań morskich (sól, wiatr)
• Nie wymaga strojenia

Dane techniczne anteny SE50 Diamond

• Zakresy (TX):
  • VHF: 144 – 1146 MHz
  • UHF: 430 – 440 MHz
• Zysk:
  • 2m: 4,5 dB
  • 70 cm: 7,2 dB
• Długość anteny: 2 m
• Moc maksymalna: 100 W (FM)
• Pasuje na maszt o średnicy: 30-62 mm
• Wytrzymuje obciążenie na wiatr: do 60 m/s
• Typ: dookólna – pionowa
• Powłoka: włókno szklane (fiberglass)
• Bez przciwwag (radialless)
• Impedancja 50 Ω

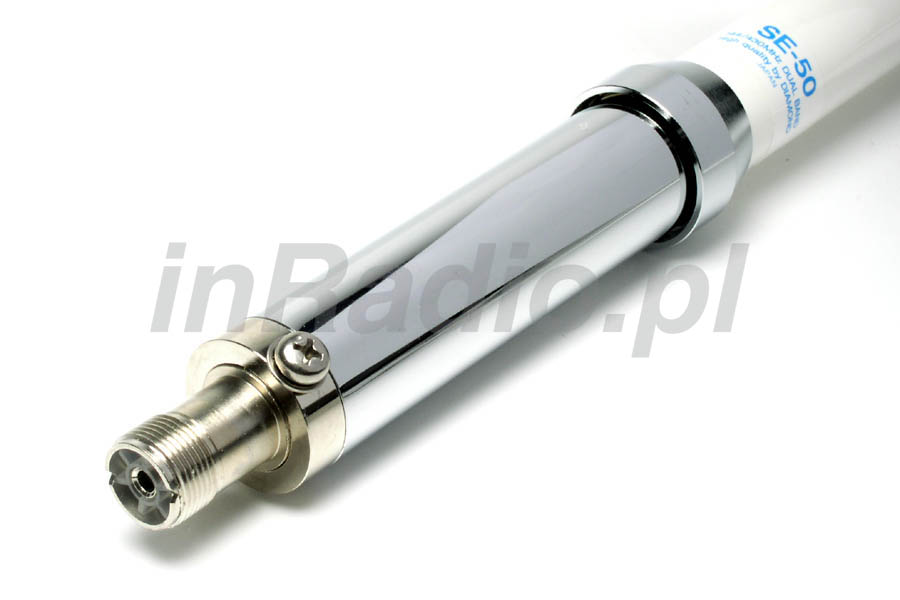

• Złącze MJ – gniazdo UHF wysokiej jakości
• VSWR: <1.5:1
• Waga: 0,8 kg

Zastosowanie

Antena jest projektowana głównie jako:

• antena bazowa 2m/70cm
• antena marine (morska)
• instalacje:
  • przemienniki
  • stacje bazowe
  • łączność lokalna VHF/UHF
• Może być też używana na lądzie jako:
  • dyskretna antena stacjonarna (bez przeciwwag)
• odporna na warunki (marine grade)

Zestaw zawiera:

• Antenę SE-50 (jednolita bryła, dzięki temu nie wymaga skręcania z 2 części anteny)
• Dwa cybanty
• Dwa uchwyty maszt-rura anteny
• Krótka rura anteny do uchwytu cybantami

Anteny morskie DIAMOND SE oferujemy w 3 wersjach:

1. Antena Diamond SE-50 najkrótsza jednolita
2. Antena Diamond SE-100 długości 2,25 m i zwiększonym zysku – także jednolita
3. Antena DIamond SE-300 długości 2,85 m i jeszcze bardziej zwiększonym zysku – ale składana w 2 częściach
4. Wszystkie powyższe są też oznaczone przez producenta jako D.C, co oznacza zwieranie ładunków elektrostatycznych do masy i radialless czyli bez przeciwwag
