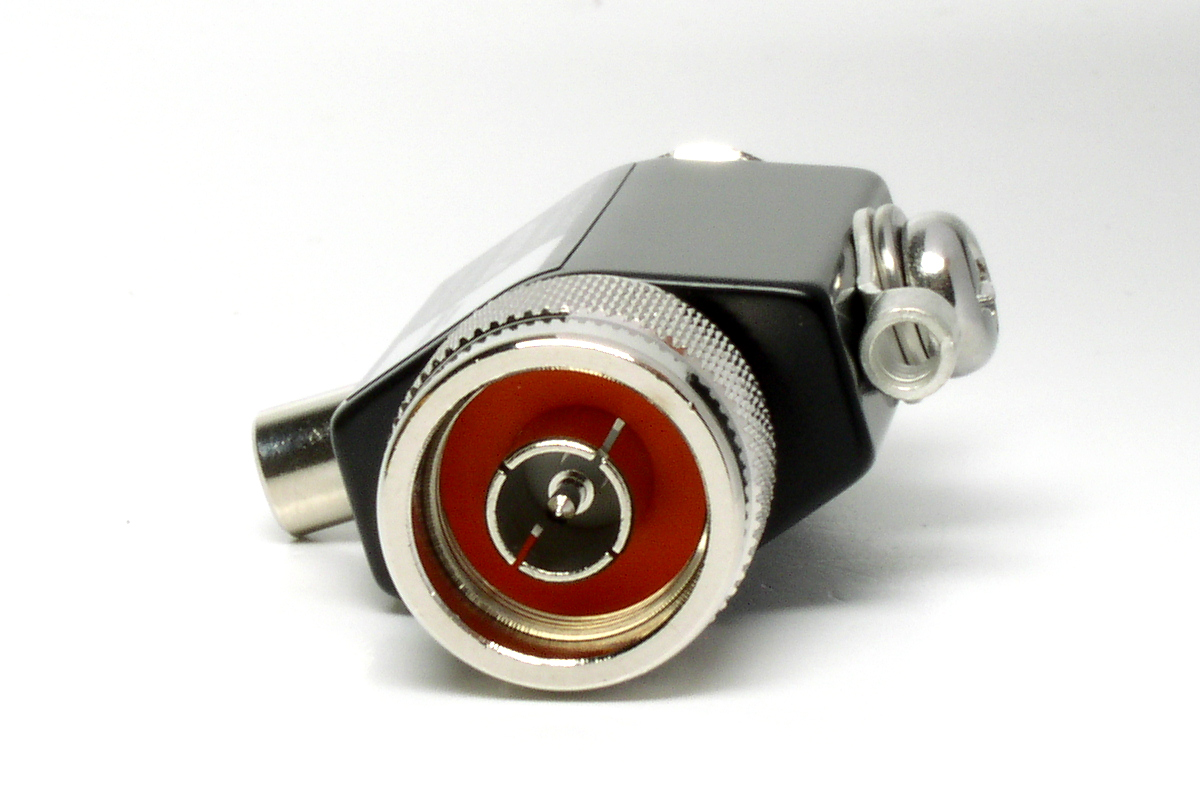

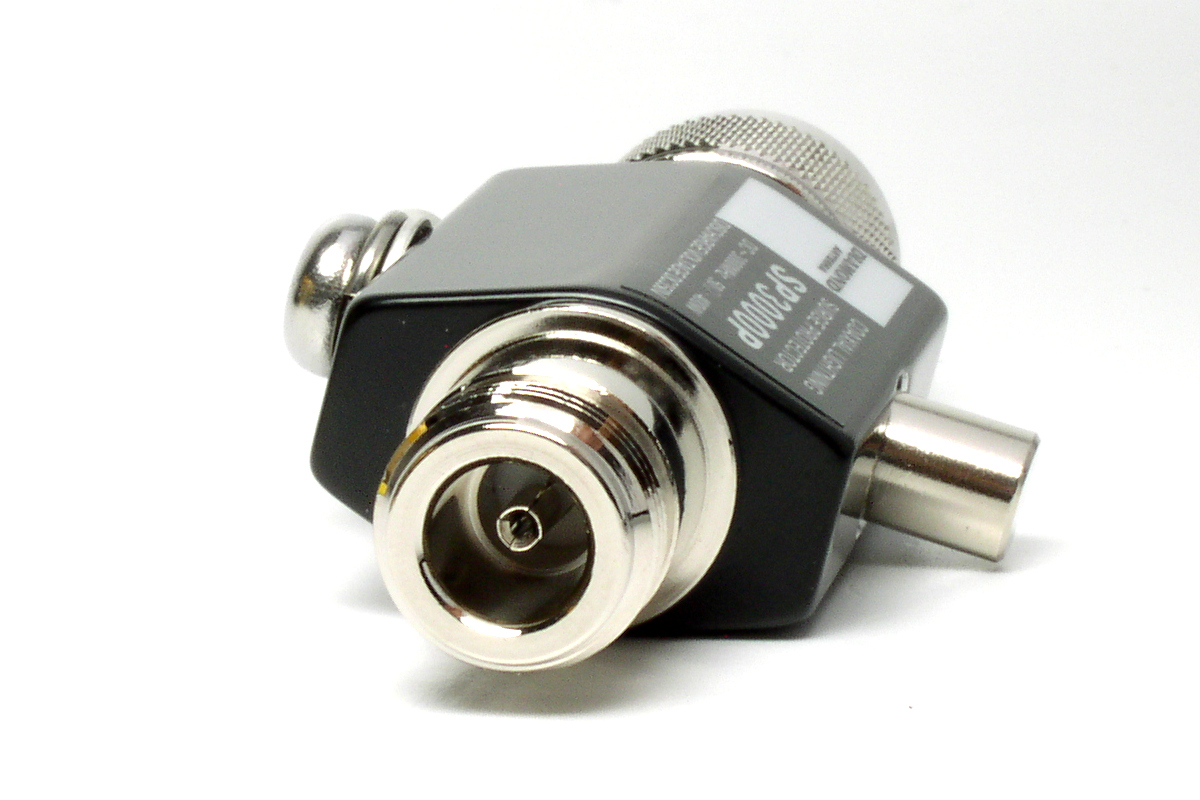

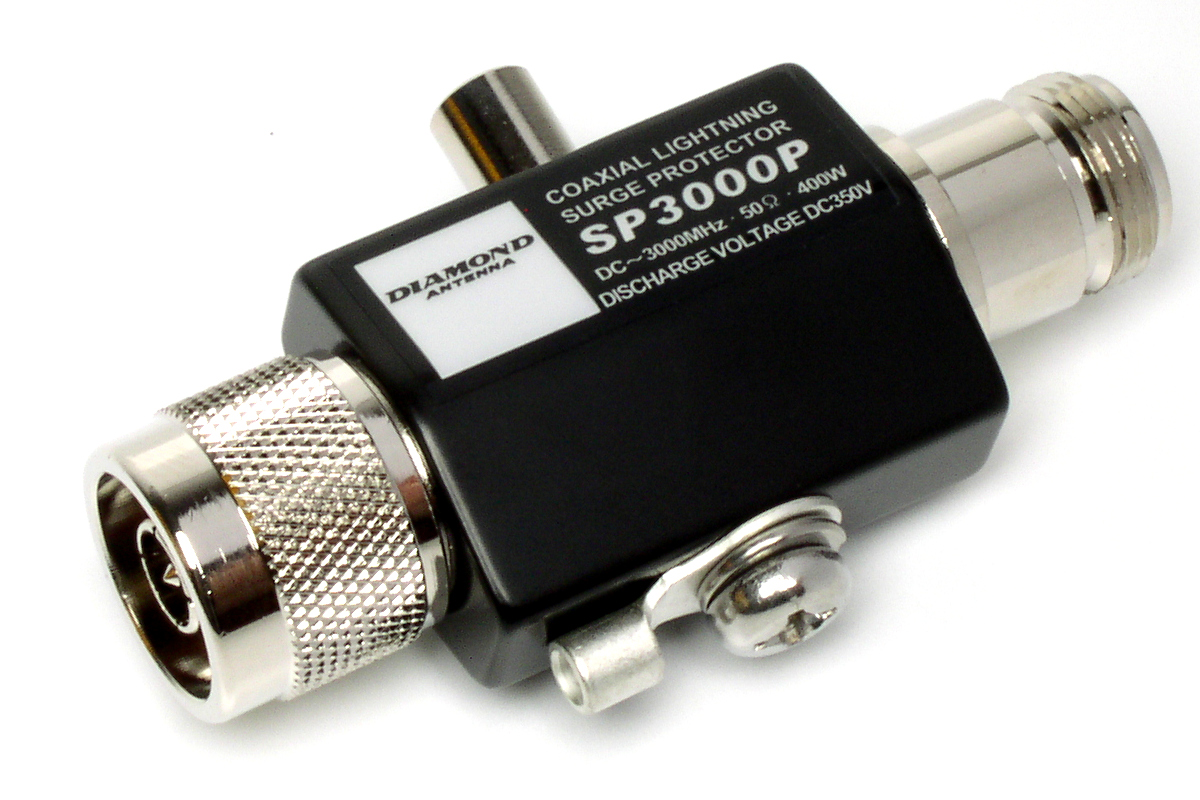

Diamond SP3000P – odgromnik antenowy

SP3000P Diamond Odgromnik antenowy do zabezpieczania przed wyładowaniem

Odgromnik antenowy Diamond SP3000P zabezpiecza radiotelefony i radiostacje podłączone do zewnętrznych instalacji antenowych. Odgromniki japońskiej firmy Diamond są dostępne pod różnymi złączami we-wy oraz na różne napięcia przebicia/przenoszenia mocy nadawczych oraz do użytku zewnętrznego lub wewnętrznego. Odgromnik zabezpieczy przed pobliskim wyładowaniem atmosferycznym, szczegóły prądów i napięć w zestawieniu poniżej. Do prawidłowego zabezpieczania, odgromnik musi być podłączony do uziemienia. Zasada odgromników to zewrzeć instalację na stałe do uziemienia, przy wyindukowaniu zbyt wysokiego napięcia w antenie i zabezpieczenie urządzeń nadawczo-odbiorczych.

SP3000P Diamond Odgromnik posiada wymienną wkładkę której zadaniem zabezpieczenia jest zrobić zwarcie na stałe, a dostęp jest dla użytkownika bardzo prosty: wystarczy odkręcić metalową tuleję wystającą po przeciwnej stronie śruby masowej i obrócony do dołu odgromnik umożliwi wypadnięcie głęboko osadzonego bezpiecznika. Bezpieczniki takie posiadamy w ofercie i są w produktach powiązanych.

Specyfikacja odgromnika SP3000 Diamond:

• Zakres przenoszenia częstotliwości: od 0 (DC) do 3000MHz
• Zakres przenoszenia mocy nadawczej: do 400W (PEP)
• Typ złącza: N gniazdo oraz N wtyk
• Rozładowanie w impulsie do napięcia: 1kV
• Rozładowanie w impulsie do 6kA
• Rozładowanie do DC350V +/-20%
• Rezystancja izolacji przy napięciu DC100V: 10MΩ
• SWR poniżej: 1:2:1
• Straty w sygnale: poniżej 0,3dB
