SKU: dln20=DLV1

DLN-20 Sztuczne obciążenie 20W

DC-3GHz, N wtyk, 20W, 50Ω

Informacje dodatkowe

Producent

Brak w magazynie

135,00  netto: 109,76

Brak w magazynie

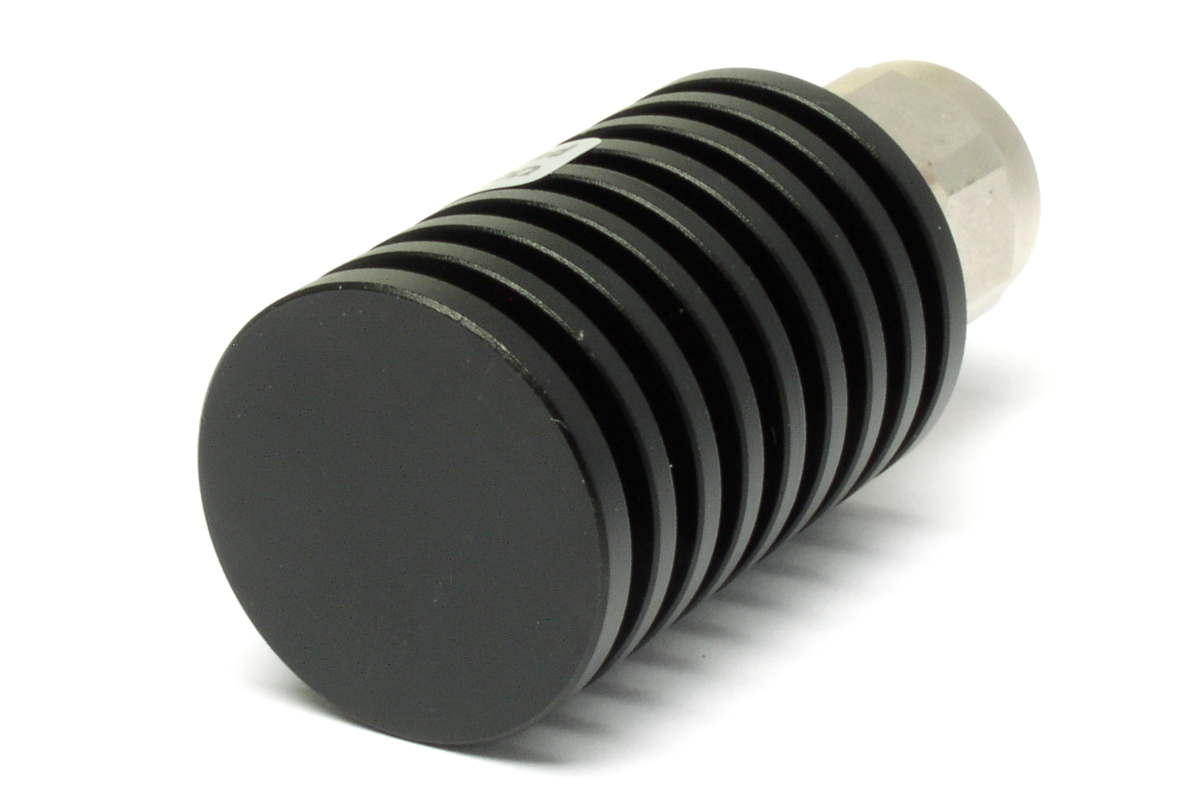

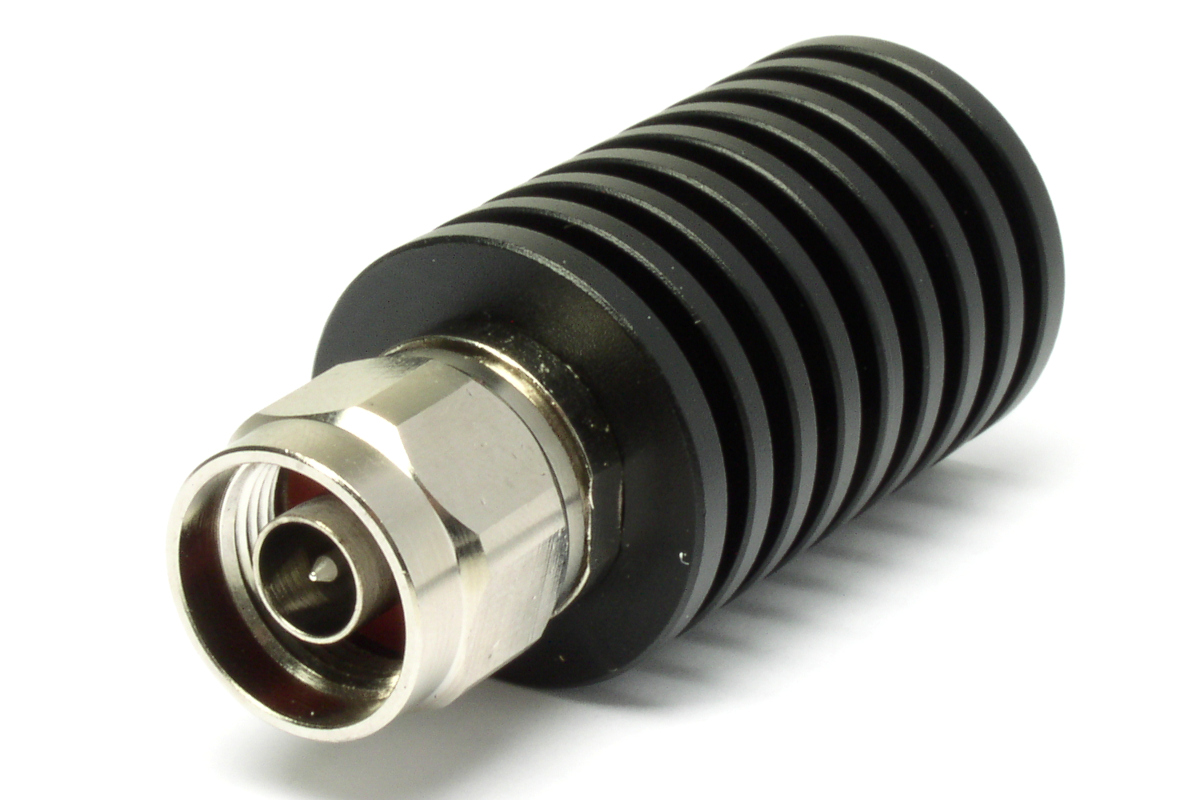

DLN-20 Sztuczne obciążenie 20W 50Ω

 DLN-20 jest przeznaczone do nadajników o mocy 20W w dość szerokim zakresie – 3GHz. Przyda się przy pomiarach KF/VHF/UHF dla niewielkich mocy, lub aby zaterminować złącze odbiornika (np.: ze względu na zakłócenia) dla pomiarów.

Specyfikacja DLN20:

  • Zakres częstotliwości: DC-3GHz
  • Moc do 20W
  • Impedancja 50Ω
  • Złącze N gniazdo
  • Wymiary cylindra:
    • 30x45mm
    • 30x67mm z wtykiem

Zobacz także inne sztuczne obciążenia z tej samej serii

TypMocZakres
częstotliwości
 ZłączeWymiary
średnica *długość
w mm
 Budowa
DLS-5-6G5WDC-6GHzS1
(SMA-wtyk/male)
17×20
(17×35 z
wtykiem)
cylinder
DLS-5-12G5WDC-12,4GHz17×20
(17×35 z
wtykiem)
DLS-2020WDC-3GHz30×45
(30×65 z
wtykiem)
DLU-2020WDC-1GHzU1
(UHF-wtyk/male)
30×45
(30×67 z
wtykiem)
DLU-3030WDC-1GHz30×45
(30×67 z
wtykiem)
DLU-5050WDC-1GHz45×73
(45×94 z
wtykiem)
DLU-100100WDC-1GHz60×80
(60×105
z wtykiem)
DLN-2020WDC-3GHzN1
(N-wtyk/male)
30×45
(30×67 z
wtykiem)
DLN-3030WDC-3GHz30×45
(30×67 z
wtykiem)
DLN-5050WDC-3GHz45×73
(45×94 z
wtykiem)
DLN-100100WDC-3GHzN2
(N-gniazdo/female)
szer.. x wys. gł.
80x100x60 (80x120x60
z gniazdem)
 blok



Akcesoria
