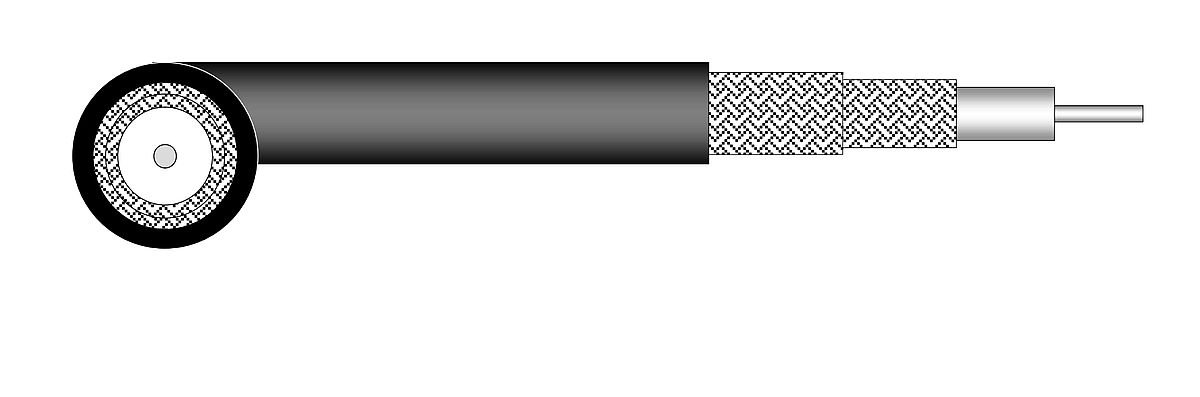

DRAKA RG223 Przewód antenowy koncentryczny

DRAKA RG223 Przewód antenowy srebrzony w podwójnym oplocie

RG-223 Przypomina przewód RG58, jednak jest to kabel z gęstymi miedzianymi oplotami i są posrebrzone. Żyła środkowa także jest z miedzi i rónież jest srebrzona. Przewód jest bardziej miękki niż H155PVC, ale trochę sztywniejszy niż RG58ALL. Wykonanie przewodu to MIL-C-17-F, numer ewidencyjny DRAKA: 60011607.

Specyfikacja przewodu antenowego RG-233:

• Średnica przewodu: 5,40mm
• Wykonanie powłoki z PVC
• Ekran:
  • 1 pokrycie optyczne 96% – materiał pokryty srebrem
  • 2 pokrycie optyczne 96% – materiał pokryty srebrem
• Dielektryk:
  • materiał PE (lite, nie piankowe)
  • Średnica 2.95mm
• Żyła środkowa:
  • miedź pokryta srebrem
  • średnica 0,9mm
• Współczynnik tłumienia: 66%
• Impedancja: 50Ω
• Częstotliwość graniczna: 12,4GHz
• Pojemność: 100pF/m
• Rezystancja:
  • Środkowa żyła: 29,1Ω/km
  • 1 oplot: 13,5Ω/km
  • 2 oplot: 15,5Ω/km
• Napięcie robocze: 1,4kV rms
• Napięcie testowe: 5,0kV rms
• Praca w zakresie temperatur: -40°C do +85°C

Tabela tłumienia i mocy w zakresie częstotliwości na odcinku 100m
