SKU: mx72n

Diamond MX-72N – Duplexer

LPF1.6-30/140-150 HPF400-460, UHFmix/UHF/N

Informacje dodatkowe

Producent

Na stanie

323,00  netto: 262,60

Na stanie

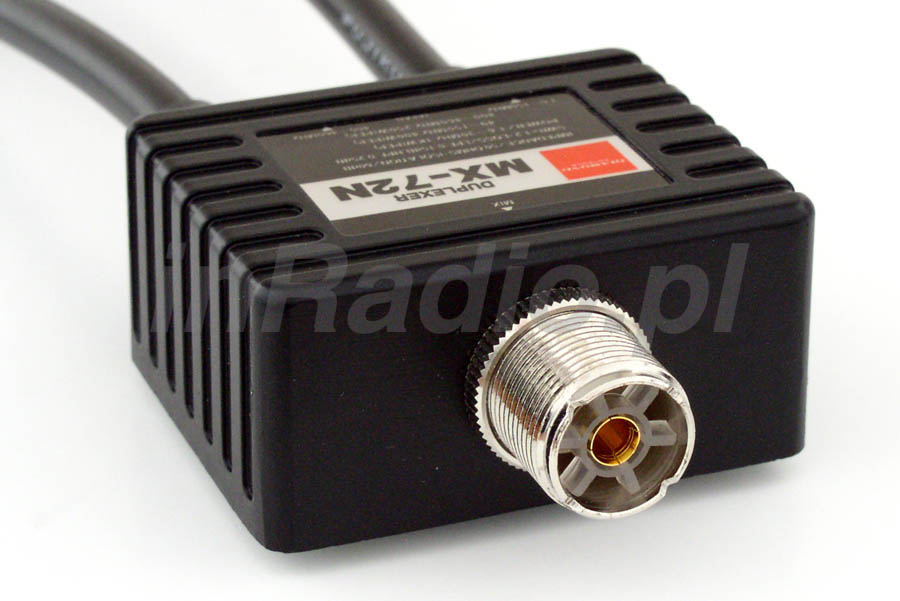

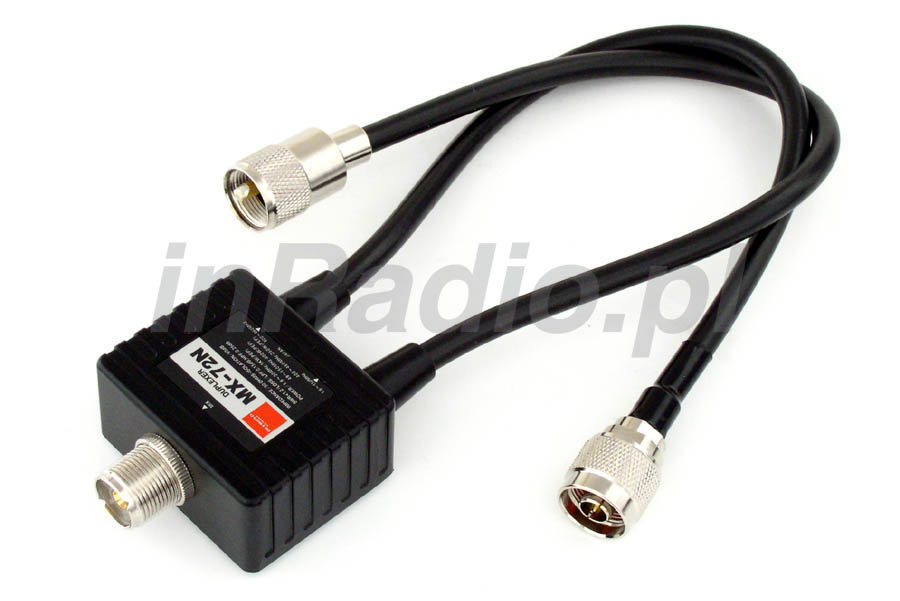

Duplexer antenowy Diamond MX-72N

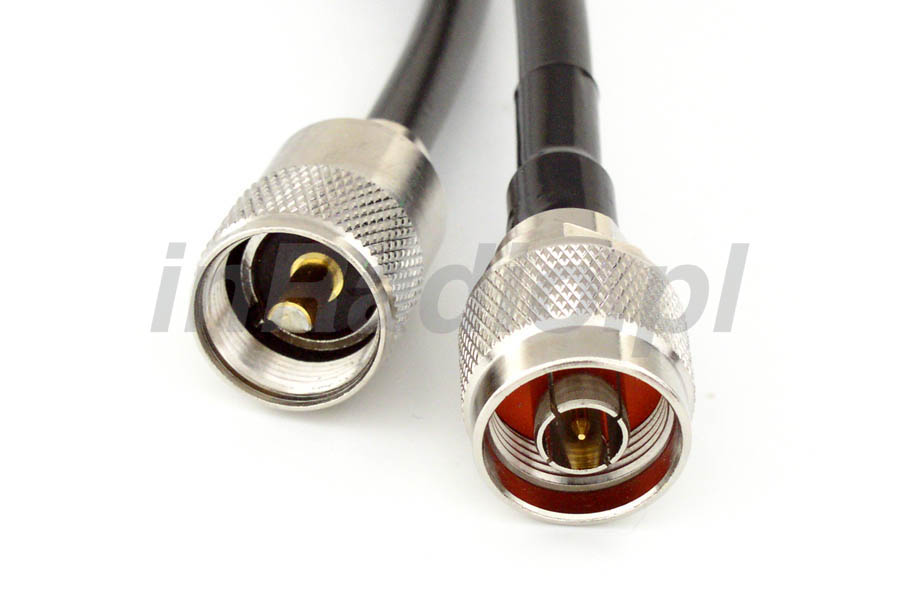

Duplekser (duplexer) DIAMOND MX-72N różniący się od MX72H typami złącz na przewodzie. MX72N posiada złącze PL259 i N na przewodach. Impedancja 50Ω z VSWR poniżej 1.2:1. Straty na diplekserze MX-72-N wynoszą 0,1/0,1/0,1dB, izolacja sygnału (tłumienie sąsiednich) wynosi 60/60/60dB. MX72N Diamond posiada wtyczki UHF i N na przewodach 5D-2VS o długości 35cm każdy. Dupleksery Diamond posiadają pasmo dla odbiornika, np.: dla MX-72N jest to częstotliwość z zakresu 1,6-225MHz oraz  340-1000MHz. Duplekser w sam raz do radiostacji lub odbiornika szerokopasmowego z dwoma złączami i różnymi zakresami pasm.

Dane techniczne dupleksera MX72N Diamond:

Zakres częstotliwości: TX LPF: 1.6-30MHz, 140-150MHz
TX HPF: 400-460MHz
RX LPF: 1.6-225MHz
RX HPF: 340-1000MHz
Max moc.:1.6-30MHz: 1000W(PEP)
140-150MHz: 400W(PEP)
400-460MHz: 250W(PEP)
Impedancja:50Ω
SWR:1.2:1
Stratność:LPF: <0.15
HPF: <0.25
Złącze:UHF gn.(we) /UHF wt.(wy LPF) /N wt.(wy HPF)
Wymiary:46mm /25mm /57mm
Masa:220g
