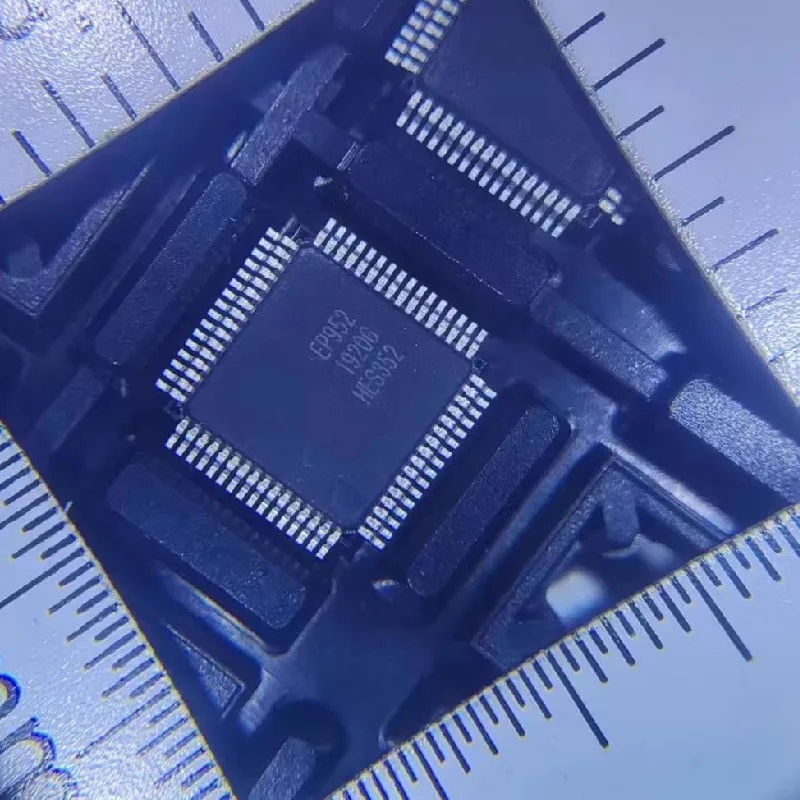

EP952 Transmiter HDMI / DVI

EP952 Układ konwetrer w obwodach HDMI oraz DVI

Układ scalony EP-952 montowany w obwodach interfejsu DVI lub HDMI w konsolach, transceiverach oraz innych urządzeniach do których można podłaczyć zewnętrzny wyświetlacz. Posiadamy klika sztuk, układ jest nowy, nie lutowany, sprawdzone na jednej sztuce – działa. Nie wymaga programowania. Wymagania: umiejętności lutowania i posiadania stacji lutowniczej.

Występuje w interfejsie DVI w Yaesu:

• FTDX-101
• FTDX-10
• FT-710

EP952 to nadajnik HDMI (High Definition Multimedia Interface) o niskiej mocy. Układ jest zgodny ze specyfikacjami HDMI Rev 1.4 i HDCP Rev 1.4. Układ konwertuje dane wejściowe wideo w formacie RGB lub YUV oraz dane audio w formacie IIS lub SPDIF na sygnały różnicowe HDMI. Układ obsługuje wideo 8-bitowe do 1080p w trybie HDMI. Układ obsługuje również wideo 3D. Układ obsługuje wysoce elastyczne cyfrowe wejście wideo w trybie multipleksowanym 12-bitowym lub niemultiplikowanym 24-bitowym. W obu trybach układ obsługuje taktowanie pojedyncze lub podwójne zboczem.

Cechy:

1-portowy Tx / ultra niski pobór mocy, z kluczami HDCP (LQFP-64)

•Zgodność ze specyfikacją HDMI 1.4
•Zintegrowany silnik szyfrowania HDCP zgodny ze specyfikacją HDCP Rev 1.4 do przesyłania chronionych treści
•Zintegrowane klucze HDCP na chipie (opcjonalnie)
•Szeroki zakres częstotliwości zegara TMDS: 25 MHz – 165 MHz w trybie HDMI
•Obsługa wideo 8-bitowego do 1080p w trybie HDMI
•Obsługa wideo 3D
•Obsługa typów audio IIS i SPDIF (LPCM lub skompresowane)
•Obsługa automatycznego wysyłania dla pakietów DVI, ADO, ACR (Audio Clock Regeneration) i General Control.
•Obsługa 1 bufora pakietów danych ogólnych
•Elastyczne cyfrowe wejście wideo: multipleksowany 12-bitowy i niemultiplikowany 24-bitowy tryb w RGB lub YUV, synchronizacja wbudowana lub oddzielna
•Obsługa 1 portu wejścia audio SPDIF (bez potrzeby zegara systemowego) i 2 kanałów wejść audio I2S
•Obsługuje próbkowanie dźwięku w dół przy częstotliwości próbkowania 1/2, 1/3 lub 1/4 zarówno dla SPDIF, jak i I2S
•Obsługuje wejście w formacie CCIR YUV422
•Konwersja YUV422 na YUV444 na chipie i konwersja YUV444 na YUV422
•Konwersja YUV na RGB i RGB na YUB na chipie w przestrzeni kolorów ITU-R BT.601 i 709
•Programowalny tryb taktowania Single/Dual Edge
•Interfejs programowania I2C
•Programowalny generator DE
•Obsługuje powtarzanie pikseli x2, x4 i x8
•Obsługuje De-Skewing wejścia
•Obsługuje wykrywanie podłączenia odbiornika (hot plug)
•Wsteczna kompatybilność z DVI 1.0
•Obsługuje tryb Power Down
•Wymagane zasilanie 3,3 V i 1,8 V
